Как надеть манжету на стиральную машину бош?

Как снять

Чтобы вытянуть манжету в машинах LG или Bosch с фронтальной загрузкой, необходимо снять вначале верхнюю, а затем переднюю панель.

Позади машины, в верхней ее части, есть саморезы. Их необходимо открутить, затем сдвинуть верхнюю панель назад и поднять ее. Далее надо вытащить лоток для порошка и открутить два винта, которые за ним спрятаны.

В моделях LG сверху справа есть две защелки. Их отжимают при помощи плоской отвертки.

Первую часть передней панели надо аккуратно положить сверху, следя, чтобы не оторвались провода. Теперь при помощи той же отвертки открывают крышку фильтра, расположенного внизу, отсоединяют шланг и откручивают винты.

Сделать это можно при помощи тупого ножа или другого подобного предмета.

Когда хомут снят, можно легко отогнуть края манжеты внутрь барабана.

Со стороны защелки люка виднеются два винта. Их надо открутить. Откручивают также оставшиеся винты в верхней и нижней части передней панели. Теперь вся панель легко снимается.

Возьмите на заметку: поскольку приходится выполнять большое количество операций, делайте фото каждой из них. В этом случае вам не составит труда собрать все детали в обратном порядке.

За манжетой установлен хомут, который удерживает резину изнутри. Его отсоединяют так же, как и наружный хомут.

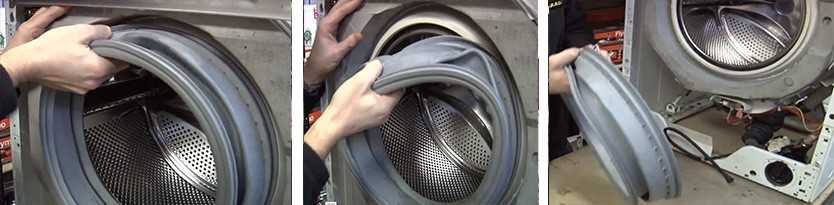

Наконец, можно полностью снять манжету с барабана. Аналогичным образом разбирают машинки Аристон. Если есть воздуховод для сушки, то при разборке придется отсоединить и его.

Замена манжеты люка стиральной машины: пошаговая инструкция

Уплотнитель крепиться к баку и к передней стенке машинки двумя хомутами. Процесс замены заключается в снятии хомутов с поврежденной манжеты и их надевания на новую, поставленную на усадочное место.

Шаг 1. Подготовка к снятию

Отключаем машинку от сети и перекрываем подачу воды.

Открываем дверцу люка стиральной машинки.

Шаг 2. Снимаем внешний хомут

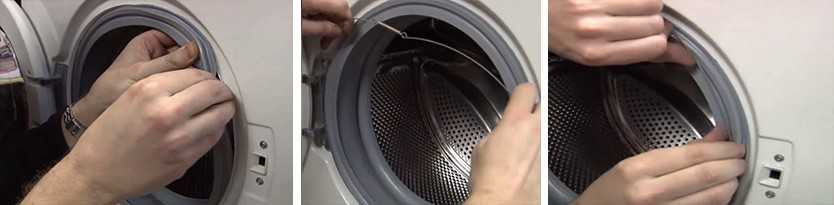

Если хомут пластиковый, нужно потянуть за резинку в месте соединения защелок на себя.

Хомут может крепиться к корпусу винтом. Ослабляем его отверткой и тянем на себя.

Если же винтика нет, поддеваем пружину отверткой и вытаскиваем к себе.

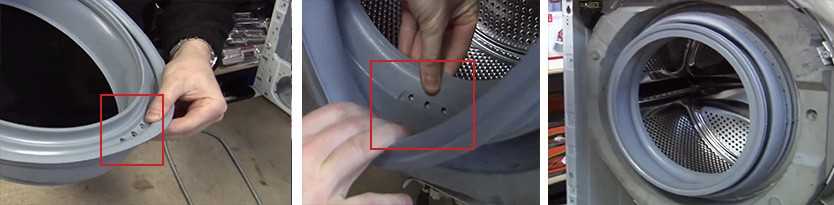

На манжете сверху есть метка, которая должна быть напротив отметки на баке. Если на баке отметки нет, рисуем ее маркером, чтобы потом правильно установить новый уплотнитель.

Шаг 3. Вытаскиваем внутренний хомут

Чтобы подобраться ко второму, снимаем верхнюю крышку машины. Для этого нужно открутить удерживающие ее болтики.

В некоторых моделях машин доступ сверху закрыт, в этом случая откручиваем переднюю стенку машинки.

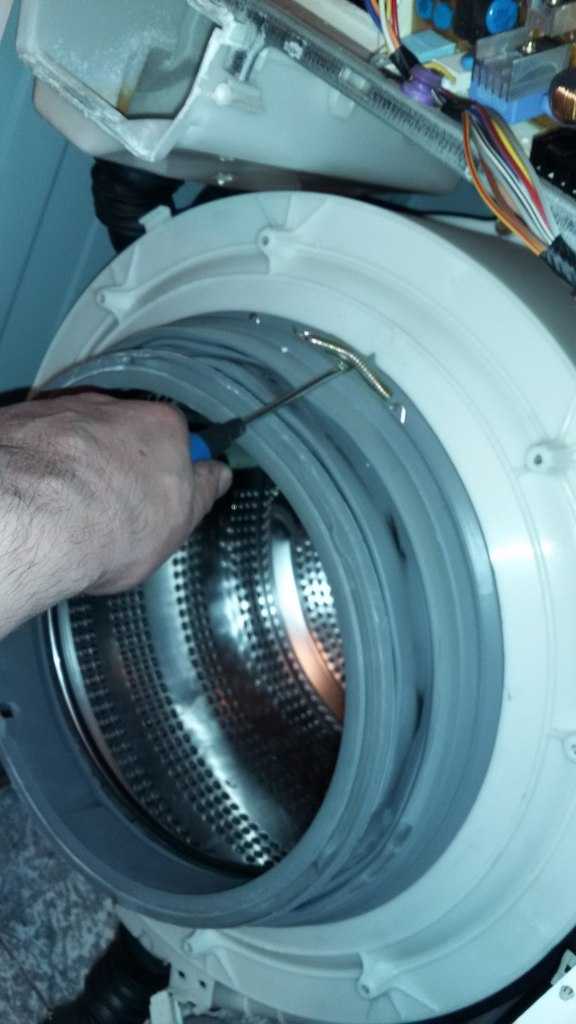

Выкручиваем затягивающий винт, поддеваем отверткой пружину и стягиваем.

Шаг 4. Зачищаем место и устанавливаем новую манжету

Смываем грязь с установочного места моющим средством. Наносим мыльный слой для скольжения, чтобы легче было надеть купленную манжету.

Совмещаем отметки на баке и резинке, натягиваем манжету на кромки.

Важно! Резинка должна плотно прилегать к кромкам, иначе будут протечки. Внутренний хомут одеваем первым. С винтом — надеваем поверх резинки и затягиваем

Пружину растягиваем по всему проему. Пластиковые защелкиваем

С винтом — надеваем поверх резинки и затягиваем. Пружину растягиваем по всему проему. Пластиковые защелкиваем

Внутренний хомут одеваем первым. С винтом — надеваем поверх резинки и затягиваем. Пружину растягиваем по всему проему. Пластиковые защелкиваем.

Внешним закрепляем резинку на корпусе стиральной машины точно таким же способом.

Внимание! При надевании новых манжет отвертку не используем, чтобы не повредить резину. Шаг 5. Закрываем верхнюю крышку и подключаем стиральную машину

Закрываем верхнюю крышку и подключаем стиральную машину

Шаг 5. Закрываем верхнюю крышку и подключаем стиральную машину

Устанавливаем на свое место крышку и закручиваем болты.

Включаем воду и вставляем вилку в розетку.

Включаем машинку и запускаем стирку без вещей.

Проверяем не протекает ли вода, не трется ли барабан об резинку во время стирки и осматриваем место под машинкой после стирки. Если все сухо и стирка прошла без лишних звуков, манжета установлена правильно.

Демонтаж передней панели

Для того, чтобы снять резинку с барабана стиральной машины полностью, нужно разобрать и фасад. Это несложно, если следовать нашим рекомендациям:

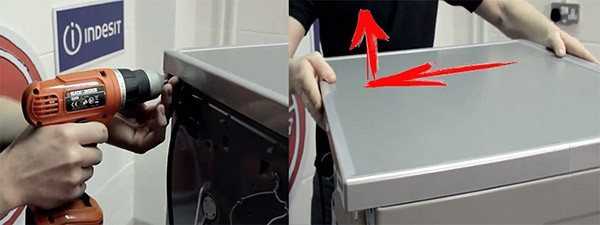

• Открутив крепления на задней панели машинки, снимите верхнюю крышку.
• Извлеките дозатор моющих средств – под ним вы найдете другие болты, на которых держится передняя панель.
• Взяв тонкую отвертку, отогните защелки блока управления, снимите и положите его сверху корпуса.
• Снимите также нижнюю панель (там, где сливной фильтр).
• Пройдитесь по периметру передней панели, чтобы выкрутить удерживающие ее крепления.
• Теперь вы можете потянуть на себя стенку, тем самым обеспечив доступ к внутренней части уплотнителя.

Как снять резинку на стиральной машине

В зависимости от того, какой производитель проектировал машинку, процесс демонтажа манжеты может несколько отличаться. Поэтому перед тем как заменить резинку на стиральной машине стоит ознакомиться с конструкцией и отключить шнур питания от сети.

Принципиальный момент – в способе монтажа фронтальной панели. Если манжету на стиральной машине можно снять, это будет один алгоритм действий, а если нет – иной. В любом случае, перед тем как снять резинку, сначала нужно отсоединить ее от наружной части машины.

Для этого необходимо открыть люк и при необходимости снять его, открутив винты сверху и снизу крепления, если это возможно. Затем найти прижимающий металлический ободок, установленный сверху резинки и слегка оттянуть его при помощи плоской отвертки или тупого ножа.

Начинать проще с участка с пружиной. За него можно легко потянуть на себя, и ободок снимется.

Затем надо снять резину с выпуклого края, на который она установлена, после чего завернуть ее внутрь барабана (машины). Следующим шагом необходимо снять верхнюю крышку машины.

• Если передняя панель не снимается необходимо нащупать под резинкой еще один металлический ободок, но внутри машины, и также снять его. Это можно сделать вместе с манжетой, если он не очень туго затянут.
• Если передняя панель снимается, нужно извлечь блок для моющего средства, выдвинув его и нажав пластиковый клапан внутри. Затем выкрутить шурупы в верхней и нижней панелях (верхнюю отложить наверх, а нижнюю – в сторону).

Важно запомнить из какой части выкручены винты, т.к. не все они нержавеющие

После этого выкрутить винты, удерживающие фронтальную панель и замок. Когда будет открыт доступ к внутренней части манжеты, можно демонтировать металлический ободок. Он может также иметь пружину, но бывают модели и с хомутом, открывающимся при помощи отвертки.

Если в процессе установки манжеты мешает противовес, установленный вокруг барабана, его можно временно демонтировать.

Снятие манжеты люка

Казалось бы, чего проще теперь снять манжету с барабана, ведь мы сняли все, что нам может помешать. Не тут-то было. На некоторых стиральных машинах марки Бош передние противовесы зажимают края манжеты так сильно, что из-под них невозможно вытащить края резинки. Если у вас такая ситуация, нужно противовесы открутить, а уже затем снимать манжету.

Чаще всего резиновую прокладку можно освободить и без снятия противовеса. Поддеваем второй пружинный хомут, который находится у основания манжеты отверткой, и снимаем манжету вместе с хомутом. Старую поврежденную манжету можно выбросить, а вот хомуты нужно обязательно оставить, их мы используем повторно.

Разборка машинки

Манжету трудно заменить без разборки стиральной машины, поэтому с разборки и начнем. Обходим машинку сзади и выкручиваем шурупы, которые удерживают верхнюю крышку. Тянем крышку на себя и поднимаем ее вверх.

Теперь обходим машинку спереди. Нам нужно достать лоток для порошка, чтобы он не помешал нам снимать управляющую панель и переднюю стенку. Вытаскиваем лоток для порошка на себя до упора, нажимаем на пластиковый язычок в центре и вынимаем порошкоприемник полностью.

Вытащив порошкоприемник, вы увидите, что справа и слева от его ниши имеется два винта. Выкручиваем эти винты как можно аккуратнее с помощью крестообразной отвертки.

Теперь нам надо снять панель управления стиральной машины LG. С обратной стороны управляющей панели за торцевой частью корпуса есть специальные защелки. Отжать их можно с помощью все той же крестообразной отвертки. Поочередно надавливаем на защелки и аккуратно сдергиваем управляющую панель.

Берем в руки плоскую отвертку и присаживаемся на корточки. Цепляем крышку люка, которая прикрывает мусорный фильтр. Крышка эта находится внизу на узкой декоративной панели.

Открыв крышку, убираем в сторону шланг аварийного слива, который может помешать добраться до крепежного элемента. Крестовой отверткой выкручиваем винт, который держит декоративную панель. Винт находится справа или слева от фильтра в зависимости от модели СМ LG. Аккуратно беремся за декоративную панель и сдергиваем ее с защелок, сначала с правой стороны, потом с левой.

Открываем настежь дверцу люка, берем плоскую отвертку и пытаемся снять передний хомут манжеты люка. Сделать это нужно именно на данном этапе, поскольку этот хомут помешает снять переднюю стенку корпуса СМ. Находим пружину на хомуте. Пружина может располагаться как сверху, так и снизу. Поддеваем пружину плоской отверткой и, отводя ее на себя, аккуратно сдергиваем хомут.

На данном этапе разборки мы не можем еще снять уплотнительную резинку дверцы. Но мы можем заправить ее внутрь барабана, чтобы она не цепляла краями переднюю стенку корпуса при дальнейшей разборке. Заправляем манжету в барабан. Далее откручиваем два винта, которые удерживают УБЛ стиральной машины LG. Находятся винты справа от люка, и для их удаления потребуется крестовая отвертка.

Чтобы освободить переднюю стенку корпуса стиральной машины LG, необходимо выкрутить еще пять винтов. Сначала откручиваем две винта сверху, а затем два винта снизу.

Аккуратно отверткой выдавим УБЛ из передней стенки, чтобы оно провалилось внутрь. Теперь можно снять переднюю стенку и убрать ее в сторону. Специально снимать крышку люка не надо, пусть она останется в сборе с передней стенкой корпуса машинки. Далее нам нужно снять шланг, одетый на штуцер манжеты.

Как заменить манжету люка стиральной машины Bosch?

Износ манжеты в стиральной машине – проблема довольно распространенная. Обнаружить ее можно очень просто. Вода из машины начинает протекать во время стирки. Если вы заметили, что это происходит, обязательно визуально осмотрите манжету на предмет потертостей или дыр. Изношенная резинка уже не может эффективно сдерживать давление воды во время интенсивного полоскания или стирки. К счастью, заменить манжету люка стиральной машины Bosch самостоятельно не так сложно, как может показаться на первый взгляд. Все, что вам для этого понадобится – сменная деталь и инструменты, которые есть дома у каждого.

Признаки поломки

Как уже говорилось выше, износ манжеты в стиральной машинке определить довольно просто – подтеки воды во время работы. Однако это уже крайняя стадия поломки. Эксперты рекомендуют осматривать резиновую прокладку после каждой стирки

Обращайте внимание на то, насколько износилась деталь, есть ли на ней дыры, возможно, она утрачивает свою плотность в некоторых местах? Все эти признаки должны вызывать настороженность. Потому что при следующем использовании даже маленькая дырка может разойтись, и манжета просто придет в негодность

Тогда замена детали будет неизбежна.

Причины

Неосторожное обращение, несоблюдение правил эксплуатации и даже заводской брак могут стать причинами поломки уплотнительной резинки наравне с попаданием в машину металлических деталей, неосторожной стирки обуви и одежды с металлическими вставками. У машинок, которые находятся в эксплуатации уже давно, причиной неработоспособности резиновой прокладки может стать грибок, понемногу разъедающий деталь

Практически в каждом из этих случаев установить причину поломки можно без специалиста.

Демонтаж

Первое, что вам предстоит сделать – это снять крепежные винты крышки стиральной машинки. Находятся они с задней стороны. Для этого вам понадобится обычная крестовая отвертка. После того как вы открутили все винты, можно снять крышку. Теперь вытащите из специального отсека дозатор для порошка. В нем есть специальная защелка, при нажатии на которую лоток выходит из пазов. Теперь можно снять и панель управления. Аналогично крышке, открутите все винты крепления и аккуратно отсоедините панель.

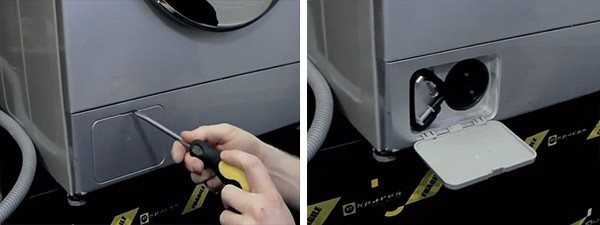

Теперь понадобится плоская отвертка. С ее помощью отсоедините цокольную панель (в нижней части машинки) на передней стороне

Теперь очень важно снять крепление резиновой манжеты к передней стенке стиральной машины. Найти его можно под внешней ее частью

Он выглядит, как металлическая пружина. Ее основная работа – стягивать хомут.

Для того чтобы сделать это, выкрутите винты снизу стиральной машинки и те два, что находятся на устройстве блокировки двери. Теперь можно начинать снимать переднюю панель. Аккуратно потяните ее на себя снизу и приподнимите вверх, чтобы снять с креплений. Уберите ее в сторону. Сейчас, когда у вас есть доступ ко второму креплению манжеты, вы можете снять его вместе с манжетой. Хомут представляет собой пружину толщиной около 5-7 миллиметров. Отлично, теперь можно приступать к установке новой манжеты и сборке машинки.

Установка нового уплотнителя

Прежде чем устанавливать новую манжету в машинку, обратите внимание на небольшие отверстия на одной из ее сторон. Это сливные отверстия – устанавливать деталь придется так, чтобы они находились снизу и четко по центру, иначе вода не сможет в них сливаться

Начните установку с верхнего края, понемногу натягивая манжету в левую и правую стороны. Это поможет вам следить за тем, чтобы отверстия не сместились.

После того как вы натянули уплотнитель по всей окружности, еще раз проверьте, верно ли расположены отверстия, и только тогда приступайте к установке крепления.

Теперь можно приступить к сборке стиральной машины. Поставьте на место переднюю панель. Следите за тем, чтобы она четко вошла в пазы и закрепилась. Иначе в процессе работы она может слететь с креплений и повредиться. Хорошо затяните все шурупы. Не забудьте надеть на манжету второй крепежный хомут. Он также должен плотно лечь в специально отведенные под него углубления. Поставьте на место нижнюю панель, а затем верхнюю. Прикрутите крышку машины и вставьте дозатор.

Отлично, вы справились. Теперь у вас больше не будет возникать проблем с протеканием стиральной машины. Эта инструкция актуальна также и для моделей стиральных машин Bosch Classixx. Поменять манжету на ней можно так же просто. Новая деталь может обойтись вам в сумму от 1500 до 5000 рублей, в зависимости от поставщика или магазина, в котором вы будете ее заказывать.

Более подробно об установке манжеты на стиральную машину Bosch MAXX5 смотрите в видео далее.

Низкие цены

Услуга	Цена
Диагностика
При заказе ремонта	Бесплатно
При отказе от ремонта	1 нормо-час
Полная диагностика изделия ( проверка работоспособности )	2 нормо-часа
Капитальный ремонт
Замена электро-двигателя	1,5 нормо-часа
Замена шкива барабана	2 нормо-часа
Замена амортизаторов без снятия бака	1,4 нормо-часа
Замена электрического жгута	2,2 нормо-часа
Замена опор, крестовины	2,2 нормо-часа
Замена барабана, бака	2,5 нормо-часа
Замена подшипников	2,5 нормо-часа
Установка противовесов	1,3 нормо-часа
Замена корпусных элементов	2 нормо-часа
Ремонт средней сложности
Герметизация или замена патрубков	1 нормо-час
Замена сливного насоса	1,2 нормо-часа
Устранение засора сливного насоса, труднодоступных патрубков	1,2 нормо-часа
Замена электромагнитного клапана	1,5 нормо-часа
Замена ТЭНа	1,5 нормо-часа
Замена пресостата	1,2 нормо-час
Замена датчика уровня	1,1 нормо-часа
Замена блока индикации, электронного модуля	1,7 нормо-час
Замена (монтаж-демонтаж) КСМА	1 нормо-час
Ремонт электрической схемы	2 нормо-часа
Конфигурация (прошивка) электронного блока	2 нормо-часа
Замена сигнальных ламп дозатора, лицевой панели	1 нормо-час
Замена ремня	1,1 нормо-часа
Чистка сушки	1,5 нормо-часа
Замена ТЭНа сушки	1,5 нормо-часа
Замена термостата, таймера сушки, пружин подвески, блокировки люка	1,5 нормо-часа
Закрытие шторок барабана	2,5 нормо-часа
Извлечение посторонних предметов из бака	1,6 нормо-час
Мелкий ремонт
Снятие транспортировочных креплений	1 нормо-час
Замена крючка, ручки люка, крепления люка, стекла	0,8 нормо-часа
Замена уплотнителя дверцы, манжеты люка	1,6 нормо-часа
Вскрытие двери загрузочного люка	1 нормо-час
Замена кнопки включения, конденсатора, сетевого фильтра, сетевого шнура, ремонт указателя КСМА	0,7 нормо-часа
Замена сливного шланга	1,2 нормо-часа
Замена аквастопа (гидростопа)	1,2 нормо-часа
Мелкий ремонт (без разборки машины)	0,5 нормо-часа
Техническое обслуживание	1 нормо-час
Сопутствующие
Ремонт узлов, модулей	50% от цены нового
Монтаж-демонтаж встроенного прибора	1 нормо-час
Чистка системы	1 нормо-час
Коэффициент наценки
Встройка	1,8
Премиум-модель	1,8
Срочный выезд (в течение 15 мин)	1,5
Стесненные условия работы	1,5
Любой ремонт связанный с полной разборкой изделия	2,5
Базовые величины
Нормо-час (округляется в Большую сторону до получаса)	1000
Финальные положения
● При проведении ремонта платы управления, мастер забирает плату, после ремонта возвращает ее и устанавливает ● Запчасти и расходные материалы оплачиваются отдельно ● Выезд за пределы города — 40 руб/км ● Окончательную цену ремонта определяет мастер, исходя из сложности поломки и обьема проводимых работ

Снятие манжеты люка

Казалось бы, чего проще теперь снять манжету с барабана, ведь мы сняли все, что нам может помешать. Не тут-то было. На некоторых стиральных машинах марки Бош передние противовесы зажимают края манжеты так сильно, что из-под них невозможно вытащить края резинки. Если у вас такая ситуация, нужно противовесы открутить, а уже затем снимать манжету.

Чаще всего резиновую прокладку можно освободить и без снятия противовеса. Поддеваем второй пружинный хомут, который находится у основания манжеты отверткой, и снимаем манжету вместе с хомутом. Старую поврежденную манжету можно выбросить, а вот хомуты нужно обязательно оставить, их мы используем повторно.

Разборка машинки

Практически любой ремонт стиральной машины Бош следует начинать с полного отключения машинки. Вынимаем питающий шнур из розетки и перекрываем воду. В нашем случае сливной шланг можно не отключать. Далее нужно выдвинуть корпус машинки немного на себя, чтобы получить доступ к задней части корпуса. Чтобы заменить уплотнительную резинку люка двери, нужно частично разобрать стиральную машинку марки Bosch, этим займемся в первую очередь. Сначала снимем верхнюю крышку.

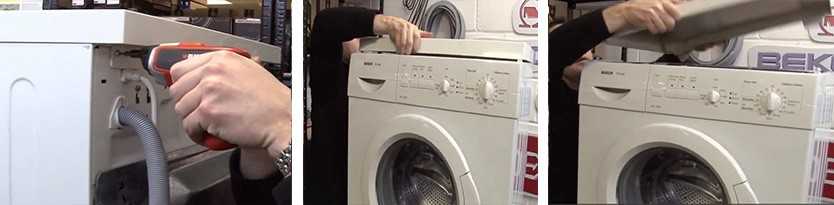

1. Берем отвертку под шестигранник и откручиваем 2 винта, которые находятся в верхней части задней стенки корпуса стиральной машины Бош, они удерживают верхнюю крышку.
2. Сдергиваем крышку с места и сдвигаем ее немного назад.
3. Поднимаем крышку вверх и убираем ее в сторону.

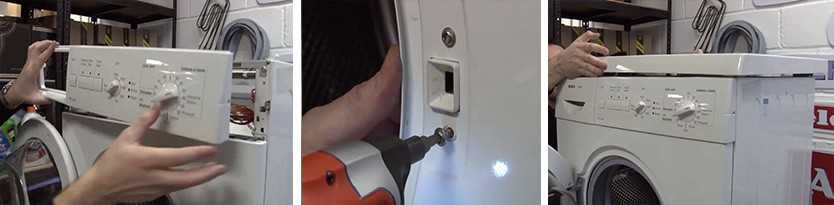

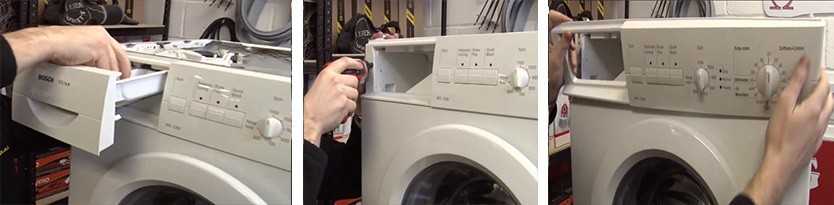

Теперь стоит снять управляющую панель. Сначала извлекаем порошкоприемник, надавив на специальный язычок, который находится над отсеком для ополаскивателя. Дальше нужно открутить винты, которые расположены по бокам от порошкоприемника и с торца управляющей панели. После этого панель должна отсоединиться без проблем.

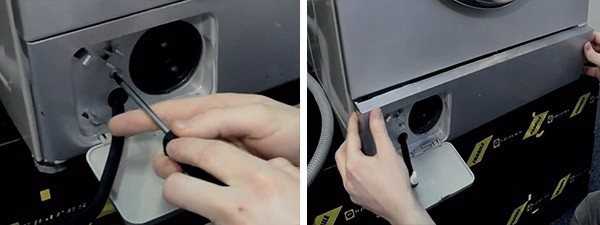

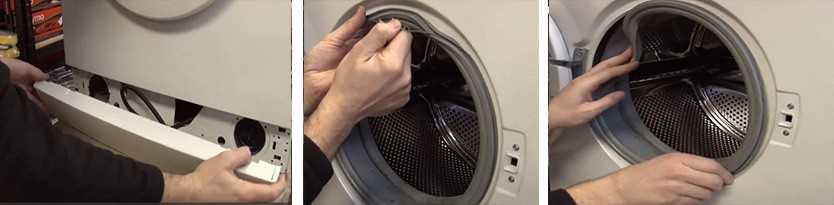

Под передней стенкой стиральной машины есть узкая декоративная панель, скрывающая шланг аварийного слива и мусорный фильтр, отсоединяем ее

Она на специальных креплениях, поэтому отсоединяйте ее осторожно, не повредив пластиковые защелки. Далее открываем настежь крышку люка, берем пальцами край манжеты сверху и находим пружинный хомут

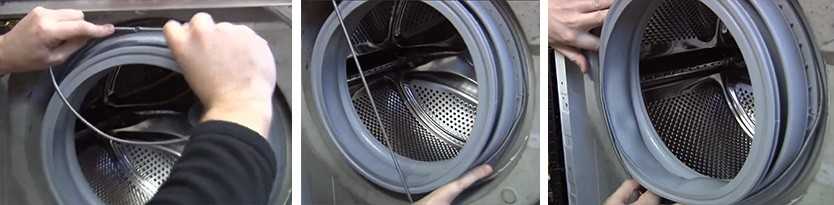

Аккуратно цепляем хомут отверткой и с некоторым усилием снимаем его. Манжету люка теперь можно заправить в барабан.

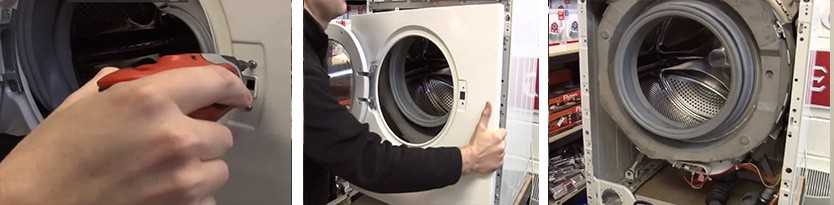

Принимаемся за демонтаж передней стенки стиральной машинки Бош. Сначала откручиваем винты возле УБЛ. Далее откручиваем винты, которые располагаются ниже около мусорного фильтра и шланга аварийного слива воды. В последнюю очередь откручиваем винт, который находится сверху над люком. Аккуратно сдергиваем переднюю стенку, не забыв отсоединить провод УБЛ.

Вот и все, резиновый уплотнитель для стиральной машины Бош освобожден. Теперь можно приступать к демонтажу поврежденной детали, а затем и к установке новой резинки.

Типы смазки для сальников стиральных машин (видео)

Разбирать стиральную машинку для смазывания деталей можно самостоятельно, но если товар на гарантии, лучше обратиться в центр обслуживания за профессиональной помощью. К тому же, сервисный центр дает определенную гарантию на замену и смазывание подшипника и сальника

Если же заниматься ремонтом самостоятельно, очень важно правильно выбрать смазку для сальника стиральной машины и четко выполнять все правила по обслуживанию деталей

По общему устройству стиральная машина относится к довольно сложным агрегатам, при поломке даже, на первый взгляд, не значимой детали может завись работа всей системы в целом. Основное предназначение сальника стиральной машины — предотвратить попадание воды с моющими средствами из барабана на подшипник. Подшипники, не имея должной защиты со стороны сальники быстро поддаются износу.

Проверить состояние сальника и в случае необходимости заменить его довольно трудоемкая процедура, которую доверяют профессионалам. Если при вращении барабана слышны шум и скрежет , то с большой долей вероятности можно сказать, что проблема в подшипниках и сальниках. Обращайтесь в наш сервисный , высококвалифицированные специалисты смогут диагностировать поломку и устранить ее. Замена сальника предполагает практически полную разборку агрегата, не имея необходимых навыков, крайне не рекомендуется проводить масштабные ремонтные работы самостоятельно.

Что такое сальник и где он находится?

Сальник представляет собой кольцо, расположенное между движущейся и статичной частью стиральной машины. Обычно деталь изготавливают из резины. Этот материал позволяет сделать соединение не только плотным, но и герметичным.

В приборах с фронтальным типом загрузки сальник располагается на специальной бронзовой втулке. Она установлена на валу, к которому присоединены подшипники. Через них на полуось крепятся барабан и сам бак. Причем первый подсоединен через специальный кронштейн.

Подобная конструкция позволяет проводить стирку в различных режимах. Ведь благодаря конструкции, барабан может изменять скорость вращения. Чтобы добраться до сальника, потребуется выполнить полный разбор стиральной машины. Единственное исключение – это модели с цельным баком, выполненным из нержавеющей стали.

Подготовка к процессу

Быстрая, качественная замена манжеты на стиральной машине LG возможна при условии правильной подготовки.

В первую очередь определяем место для проведения ремонтных работ. Стиралку отодвигают от стены, выставляют на ровной поверхности так, чтобы к ней было удобно подойти с любой стороны.

Второй шаг — отключаем стиральную машину от сети электричества, водоснабжения (перекрываем кран подачи воды). После снимаем сливной и наливной шланги (в процессе демонтажа поверхность вокруг стиралки лучше покрыть тряпками).

Третий шаг — проверяем наличие всех необходимых инструментов:

• отверток (крестовых и шлицевых),
• плоскогубцев,
• небольшого фонарика.

Перед началом ремонтных работ не лишним будет изучить инструкцию по эксплуатации стиральной машины LG, особое внимание уделяя пункту безопасности ремонта электроприборов

Причины повреждения манжеты

Манжета в стиральной машине может физически износиться или получить механические повреждения.

Какие причины повреждения уплотнительной резинки могут быть?

1. Попадание в машинку во время стирки посторонних предметов (ключей, монет, булавок, косточек от бюстгальтера и т.д.).
2. Стирка твердых вещей – кроссовок, кепок с жесткими козырьками, верхней тяжелой одежды.
3. Применение дешевых моющих средств, в составе которых жесткие химические вещества.
4. Халатное отношение к технике с последствием деформации уплотнителя, например пренебрежение правилами загрузки белья и программами стирки.

Что делать, если появились дырочки в уплотнителе или нарушилось качество прилипания к барабану? Однозначный ответ – заменять. А можно ли заменить резинку в стиральной машине самостоятельно? Можно.

Как снять?

Подготовьте для работы плоскую отвертку, а если ваша машинка старая, то и круглогубцы. Кроме того, не забудьте обесточить машинку и отключить ее от водопровода.
Сначала снимите с машинки дверь, а также замок люка. Вашими основными действиями для отсоединения манжеты будет снятие хомутов, используемых для крепления резинки к передней стенке аппарата и к корпусу бака.
Аккуратно отверните переднюю кромку манжеты, затем ослабьте и снимите первый хомут. Если эта деталь пластиковая, то она крепится защелками, а хомут из металла фиксируется винтом или пружиной, снять которые нужно с помощью отвертки. Винт следует выкрутить, а пружину – немного оттянуть и ослабить. Поддев отверткой хомут, его можно снять

Если машинка старой модели, в конструкции хомутов отсутствуют регулировочные болты или защелки, и чтобы снять такие хомуты, вам придется поработать круглогубцами.
Следующее ваше действие – осторожное отсоединение передней части уплотнительной резинки. Она удерживается в машинке благодаря своей форме и собственному натяжению.
После этого вам нужно приступить к отсоединению второго хомута

Иногда для этой задачи требуется снять крышку корпуса машинки. Используя отвертку, выкрутите болт хомута или просто сместите его. После этого манжету можно извлечь из аппарата.

Манжета люка Bosch Maxx 5

Манжета люка Bosch Maxx 5 – это уплотнение, которое не дает воде выплеснуться из бака стиральной машины во время процесса стирки и ополаскивания. Несмотря на то, что деталь эта выглядит простой (действительно, банальное резиновое кольцо) проблемы с ней возникают довольно часто. Манжета сделана из резины, а следовательно, имеет все недостатки, свойственные этому материалу: от времени и воздействия агрессивных сред, резина «стареет» — теряет свою эластичность, трескается и, в итоге, перестает выполнять возложенные на неё функции.

Как сделать самостоятельно

Несмотря на кажущуюся простоту (манжета находится на виду), замена манжеты довольно нелёгкое дело, которое потребует известной сноровки и опыта. Начать хотя бы с того, что просто вынуть манжету не получится: надо снимать переднюю панель (или, вполне возможно, панель управления и переднюю панель машинки). Сделать это довольно просто, однако может возникнуть сложность с проводами: при неумелом демонтаже их можно повредить, оторвать, отключить из разъёма и так далее, так что потом могут быть проблемы с работоспособностью аппарата в целом.

В первую очередь, перед ремонтом необходимо убедиться в том, что машина отключена от электросети.

Для того, чтобы освободить манжету, необходимо удалить стягивающую пружину, которая находится по периметру уплотнителя, и хомут крепления манжеты

Для этого осторожно, чтобы не повредить манжету, необходимо подцепить её плоской (шлицевой) отверткой и аккуратно вынуть вместе с хомутом. Затем надо загнуть края манжеты внутрь и закрыть люк

Дальше – снимаем переднюю стенку машинки Bosch Maxx 5.

Для того, чтобы снять переднюю стенку необходимо сначала отвернуть верхнюю крышку, а затем вынуть дозатор для моющих средств, после чего отвернуть винты и снять панель управления. Затем снять нижнюю пластиковую панель. Действовать необходимо аккуратно, так как она крепится на пластиковых защелках, которые легко отломить. Таким образом, мы получаем доступ ко всем винтам, которые держат переднюю панель стиральной машины. Окручиваем и аккуратно снимаем переднюю панель

Особое внимание необходимо обратить на демонтаж системы блокировки люка. Провода блокировки надо аккуратно отсоединить

После того, как передняя панель снята, мы получаем доступ к внутреннему креплению манжеты. Оно так же представляет из себя пружинный хомут, который необходимо вынуть вместе с манжетой.

Новую манжету необходимо устанавливать сливными отверстиями вниз, строго следя за их положением при установке. Натягивать манжету на бак начинаем сверху, продолжая затем влево и вправо. После того, как манжета натянута на кромку бака, устанавливаем внутренний хомут. Его устанавливаем так же сверху, постепенно растягивая в стороны. При этом необходимо, чтобы хомут попал в специальный паз.

Дальнейшую сборку машины производим в обратном порядке. После того, как установлена передняя стенка, надеваем на неё наружную часть манжеты и закрепляем хомутом. Хомут одеваем с верхней части, вставляя в углубление проволочную часть хомута, а затем растягиваем пружину хомута в стороны, заправляя её в технологическое углубление.

На первый взгляд, замена манжеты – это не так уж и сложно, однако без опыта и сноровки тут не справиться. Поэтому доверяйте ремонт сложной бытовой техники профессионалам: вызвать мастера.

Как заменить манжету люка на стиральной машине Bosch

Резиновая манжета люка — обязательная деталь в каждой стиральной машине Bosch. Она предотвращает протечки во время стирки. Естественный износ в результате неаккуратной эксплуатации и воздействия вибраций барабана приводит к деформации манжеты, к разрывам и протечкам.

Алгоритм работ по замене резиновой прокладки примерно одинаков для всех стиральных машин с фронтальной загрузкой.

Порядок замены манжеты дверцы на стиральной машине Bosch

Первым делом убедитесь, отключена ли машинка от питающей сети и водоснабжения. Далее снимите крышку корпуса, используя шестигранник или электрическую отвертку с подходящей битой.

Панель сняли, теперь нужно достать дозатор моющих средств, отжав защелку внутри.

Далее нужно снять панель управления. Выкручиваем фиксирующие винты (на картинке ниже отмечено их расположение).

Не отключайте провода от панели управления, просто аккуратно положите сверху стиральной машины. После снимите цокольную декоративную панель (она легко отщелкивается) и выньте шланг. Приступаем к работе с самой манжетой.

Резиновая прокладка крепится пружинным хомутом. Аккуратно подденьте его и потяните на себя.

Сдвиньте манжету внутрь стиральной машины, как показано на картинке. Вы получите доступ к четырем винтам, удерживающим лицевую панель — два находятся в позиции замка люка, два — снизу в области цокольной панели.

Снимите панель вместе с дверью. Оттяните манжету, чтобы рассмотреть еще один хомут, которым крепится манжета — так называемое, стопорное кольцо.

Хомут фиксирует манжету по всему периметру. Оттяните резинку вместе с ним. Манжета должна без проблем сняться.

Возьмите новую манжету и установите ее так, чтобы сливные отверстия были расположены на 6 часов. Тщательно устанавливайте новое уплотнение! Проверьте, четко ли оно встало по кругу и не сместились ли сливные отверстия.

Теперь возьмите стопорное кольцо и заправьте его в посадочную бороздку. Еще раз проверьте, все ли встало на место.

Проведите обратную сборку машинки, после чего закрепите резиновый уплотнитель, усадив его в буртик по кругу, и заправьте хомут, двигаясь снизу.

Как видите, замена манжеты люка на стиральной машине Bosch только на первый взгляд кажется простой задачей. На деле же, неопытный мастер столкнется с неминуемыми трудностями. Трезво оцените свои силы, и если не уверены, вызовите на дом специалиста.

Демонтируем испорченную деталь

Сначала необходимо снять резинку с барабана. Манжета закреплена в корпусе двумя хомутиками. Придется извлечь внутреннее и внешнее фиксирующее «кольцо» и лишь потом достать уплотнитель. Алгоритм действий будет таковым:

• обесточьте стиральное оборудование;
• распахните дверцу барабана;
• руками нащупайте внешний «обод». У машинок Siemens он пластиковый;
• зацепите «защелку» хомутика тонкой отверткой, оттяните «язычок» вправо и достаньте кольцо из корпуса;
• выньте из стиралки порошкоприемник;
• выкрутите болты, удерживающие фронтальную панель корпуса;
• уберите лицевую стенку вбок, так, чтобы провода, подключенные к УБЛ, не порвались;
• с помощью отвертки «справьтесь» с внутренним хомутом (также ослабив его защелку);
• достаньте второй пластиковый «обод» из стиралки;
• вытащите уплотнительную манжету из углубления.

Таким образом происходит снятие резинки дверцы люка. Достав манжету, осмотрите ее, найдите все дефекты и трещины, имеющиеся на поверхности уплотнителя. Это поможет понять, из-за чего прокладка пришла в негодность, и не допустить такого в будущем.

Установка новой детали

Пришло время установки манжеты. Приобретаем новую оригинальную резинку и осматриваем ее на предмет брака. Если она целая натягиваем манжету на края люка

Обратите внимание, на манжете имеются три расположенных рядом отверстия. При натягивании манжеты отверстия должны располагаться на 6 часов (снизу)

Берем пружинный хомут, который мы ранее сняли с основания старой манжеты и натягиваем его на основание новой резинки. Проверяем, чтобы манжета была одета до конца, а хомут ее плотно притягивал в основании. Данный хомут по-другому называется стопорное кольцо, но нам кажется, что эта информация будет излишней.

Если манжета «сидит» плотно и не болтается, можно приступать к сборке стиральной машины Бош. Сначала ставим переднюю стенку, подключаем УБЛ и прикручиваем ее на все винты. Далее прикручиваем управляющую панель и ставим на место порошкоприемник. Одеваем и прикручиваем верхнюю крышку, а затем ставим на место декоративную панель.

Далее одеваем на место пружинный хомут и проверяем, чтобы он «сидел» плотно. В последнюю очередь задвигаем стиралку обратно на место и подключаем ее к воде и электричеству. Ремонт можно считать законченным.

Как вы могли заметить, замена манжеты это относительно простой ремонт стиральной машины, который без особых затруднений можно осуществить своими руками, разумеется, при наличии инструкции. Эту самую инструкцию мы и постарались сегодня привести. С нашей точки зрения, она максимально подробно иллюстрирует процесс ремонта, так что пользуйтесь смело. Удачи!

Видео: замена манжеты

Износ манжеты люка стиральной машины напрямую зависит от того, насколько активно вы эксплуатируете технику, как часто стираете. Каждый раз в процессе работы резина намокает и стирается об стекло люка, что и приводит к ее повреждению. Заменить эту деталь не имея специальных знаний очень сложно, поэтому мы подготовили для вас подробную инструкцию на эту тему.

В первую очередь следует рассмотреть варианты износа, при которых прокладка действительно подлежит замене.

• Люк начал протекать
• Скрип во время вращения
• Видимые повреждения, резина порвана или сильно потерта

Осуществляйте поиск оригинальной манжеты именно от вашей модели техники, другая может отличаться в размера всего на миллиметр, но для работы устройства это уже критично.
