Ремонт стиральной машины bosch своими руками

Как отремонтировать амортизатор своими руками

Для восстановления исправности устройства, следует вытащить вставку, после чего проверить как двигается шток без прокладки. В том случае, если эта манипуляция осуществляется без какой-либо сложности, то из этого следует, что проблема заключается в истертой вставке. Исправление ситуации заключается в следующих действиях:

• от ремня отрезать небольшой кусочек, равный по диаметру устройства;
• установить его на место износившегося элемента;
• смазать участок, чтобы минимизировать трение, перед тем как установить шток, после чего вставить его назад.

При значительных повреждения безопаснее, экономичнее и надежнее будет заменить неисправный амортизатор на новый. Перед покупкой данной детали крайне рекомендуем проконсультироваться с нашими мастерами, которые предоставят профессиональную информацию относительно правильности выбора. Также необходимо отметить, что только квалифицированный ремонт даст возможность гарантировать качественно проведенный ремонт, тем самым срок эксплуатации стиральной службы будет значительно выше. Поэтому оптимальным решением данного вопроса — обратиться к специалистам нашего сервисного центра.

Правила выбора и цена новых демпферов

Выбор амортизаторов в Бош для замены должен осуществляться не только с учетом производителя, но и с учетом модели конкретной стиральной машины. Амортизаторы могут продаваться парами или по отдельности. Стоимость набора 600 руб.

необходимо выбирать качественные амортизаторы, соответствующие модели стиральной машины по размерам и жесткости. Не стоит брать более жесткие амортизаторы, так как этот параметр рассчитывается производителем и повреждение оборудования может быть вызвано установкой неподходящих деталей.

Как выбрать амортизаторы и на что обращать внимание — в видео:

Профилактика

Чтобы машина служила долгие годы и не нуждалась в замене амортизаторов нужно придерживаться следующих несложных правил:

Но следует помнить, что при малейшем сомнении в проделываемой работе, лучше вызвать специалиста в этой области. Потому что такой ремонт может закончиться не только неблагоприятно, но и привести к еще большим поломкам и немалым денежным тратам.

место для установки стиральной машины должно быть ровным, без наклонов и с жесткой поверхностью; рекомендуется ознакомиться с техническими характеристиками техники и не перегружать ее вещами; важно проверять карманы на наличие мелочей, а также осматривать одежду на предмет наличия опасных декоративных элементов; нельзя игнорировать тревожные сигналы (стук, гул, усиленная вибрация), которые подает машинка и всегда вовремя проводить ремонт деталей и устранять прочие неисправности

Устройство и принцип работы

Амортизатор в стиральной машине – это важная деталь, без которой ни одно устройство не сможет нормально функционировать. Данный элемент представляет собой небольшую корпусную часть, внутри которой располагается поршень с возвратной пружиной, прокладка, шток и втулки фиксации.

Предлагаем ознакомиться Устранение протечек стиральных машин

Существуют амортизаторы вертикального расположения, а также вариации, которые располагаются под небольшим углом наклона.

В качестве фиксаторов применяются втулки, оснащенные защелками или болтами. С их помощью можно обеспечить качественную фиксацию амортизатора в нижней корпусной части агрегата, а также на боковой поверхности. В роли крепежа применяются возвратные пружины, которые считаются ключевой составляющей в амортизации.

Амортизаторы не относятся к числу универсальных деталей, поэтому их внешний вид может различаться в зависимости от модели устройства, для которого они изготавливались. Каждая разновидность нацелена на работу с определенной массой вещей, которые загружаются в барабан. Стоит отметить, что амортизатор способен поглотить вибрацию 40-180 Н в домашних устройствах, а для профессиональных агрегатов данный показатель намного выше.

Амортизаторы различаются по своему размеру, диаметру отверстий для установки.

Роль амортизатора

Амортизация в переводе с французского языка означает «гашение». Таким образом, амортизатор в стиральной машине Вестел используется для гашения вибрации в процессе стирки, а также отжима белья. С его помощью подвижная часть бака прочно удерживается в корпусе машины на пружинах подвески. Эта деталь поглощает удары и толчки бака стиральной машины, особенно в том случае, когда барабан вращается с очень высокой скоростью, например, 800 или 1000 оборотов в минуту . Функцию по гашению колебаний амортизатор выполняет благодаря возвратному движению поршня цилиндра. Его обратный ход происходит с помощью возвратной пружины. Во время движения штока в поршне появляется трение, благодаря которому происходит нормализация вибрации.

Распространённые неисправности стиральной машинки

Существует список наиболее распространённых неисправностей, которые чаще всего выводят стиральную машину из строя.

• Не происходит нагрев воды. Чтобы определить, греется ли вода, во время стирки нужно притронуться к дверце стиральной машины, она должна нагреваться от горячей воды. Если дверца холодная, значит из строя вышел тэн, термостат или электронный программатор;
• Постукивания и вибрации. Это может свидетельствовать о неправильной установке, поломке подшипников, амортизаторов или попадания посторонних предметов между барабаном и баком. Замена подшипников в стиральной машине может осуществляться своими руками;
• Подтекание воды – также одна из распространённых причин. Это значит, что пора заменить прокладки, произошёл порыв манжеты люка или порвался патрубок;
• Не запускается стирка и не подаётся вода. Возможно, что подающий воду шланг забился, сломался впускной клапан или произошёл сбой программы.
• Стиральная машинка не включается. Это может свидетельствовать о том, что сгорел блок питания, сломался сетевой фильтр или слетела прошивка.

Демонтаж и установка детали

Как извлечь амортизаторы? На самом деле, ничего сложного в этом нет. Для демонтажа демпферов нужно снять «верхушку» и заднюю панель корпуса, что выполнить очень просто. На отдельных моделях Bosch для получения доступа к деталям придется «отцеплять» переднюю стенку. Тогда алгоритм действий будет таковым:

Затем необходимо изучить отсоединенные амортизаторы, посмотреть, что именно сломалось. Возможно, покупка новых запчастей не потребуется, достаточно будет ремонта детали. Если нет, останется приобрести и поставить исправные комплектующие, выполняя описанные действия в обратном порядке.

Ремонт амортизатора стиральной машины

Замена амортизаторов в стиралке может проводиться даже дилетантом, при этом человек не нанесет вреда машине.

Проверка на исправность

Для ремонта амортизатора стиральной машины своими руками необходимо проверить, какая часть пришла в негодность.

Надо предоставить доступ к демпферной части механизма. Стиральную машину рекомендуется положить на бок. Далее действуйте по инструкции:

• Открутить два болта на задней стороне машинки, которые фиксируют верхнюю крышку, и снять ее.
• Вытащить лоток для стирального порошка.
• Освободить сливной фильтр от панели, закрывающей его.
• Убрать панель управления. Для этого надо будет открутить дополнительные болты и разъединить провода.
• После получения доступа к манжете фасада устройства снимите закрепляющий хомут, а затем саму манжету. Затолкайте ее внутрь машинки.
• Теперь рекомендуется отсоединить фасад.

Чтобы понять, стоит менять ли демпфер, рекомендуется сжать его. Если он сжимается и разжимается очень легко и свободно, то устройство необходимо заменить. Если же конструкция сжимается с трудом, то амортизатор еще будет работать.

Есть и другие причины выхода из строя устройства.

1. Истерся вкладыш или прокладка. Тогда замените резиновую часть устройства.
2. Механические деформации из-за неправильной транспортировки. Здесь понадобится замена.
3. Износились болты и амортизатор просто болтается на них. Потребуется заменить болты.

Смена детали при неисправности

Чтобы отремонтировать амортизатор своими руками, рекомендуется вытащить вставку. Посмотрите, как двигается шток без вставки. Если он двигается легко, то истерлась прокладка. Ее-то и нужно заменить.

• От ремня толщиной в три миллиметра отрежьте кусок по диаметру устройства.
• Установите его вместо прокладки.
• Смажьте, чтобы трение улучшилось, перед установкой штока. Рекомендуется применять обычное смазочное масло.
• Вставьте шток обратно.

Когда амортизатор имеет механические повреждения от износа или брака, то лучше заменить его на новый. Прочтите и запомните марку и модель демпфера и скажите их продавцу. Не покупайте детали наугад, они могут не подойти к машинке.

Лучше всего отправляться в магазин со старым амортизатором. Этот способ более надежный. Продавец увидит деталь и сам подберет нужную взамен.

Важно! Цены на амортизаторы невысокие, поэтому дешевле выйдет самостоятельно заменить деталь.

Диагностика состояния амортизаторов

Естественно, что амортизаторы постепенно изнашиваются: появляются люфты, шток проскальзывает, а барабан начинает биться о корпус машины, что сопровождается неприятным звуком и сильным покачиванием оборудования.

К счастью, заменить амортизаторы на стиральной машине достаточно просто, но сначала следует проверить их техническое состояние. Для этого потребуется провести неполную разборку стиральной машины, чтобы снять с неё амортизаторы.

Из инструментов для частичной разборки современной стиральной машины вам не потребуется ничего, кроме пары отвёрток и плоскогубцев

Причём совсем неважно, кто производитель этой машины – компания «Самсунг», «Бош», «Индезит» или кто-нибудь другой. Порядок действий при разборке будет примерно одинаковым для всех марок

Перед началом работы, обязательно отключите машинку от сети переменного тока, а также перекройте подачу воды при помощи крана. Осмотрите технику. Если у неё сзади есть специальный люк для доступа к внутреннему пространству, то разборку следует начать с него.

Если пространства заднего люка недостаточно для того, чтобы отсоединить или проверить работу демпферов, придётся целиком снимать переднюю панель. Для этого сначала откройте загрузочный люк для белья, а затем снимите хомут манжеты, оттянув на себя отвёрткой пружину, сжимающую его внизу.

Отогните края манжеты и снимите её. Не забудьте отсоединить колодку проводов замка блокировки люка, находящегося справа по центру за манжетой.

Откройте крышечку мусорного фильтра внизу, отсоедините сливной шланг, открутите винт крепления кожуха и уберите кожух. Под ним обнаружится нижний винт крепления передней панели, который тоже нужно открутить.

На задней стенке машинки вверху открутите два винта, удерживающие крышку стиральной машины, потяните её на себя и снимите, при этом немного приподняв вверх. Об особенностях снятия верхней крышки на стиральных машинках Индезит читайте здесь.

Извлеките лоток для стирального порошка из гнезда передней панели и открутите винты, скрывающиеся под ним. Затем открутите все винты сзади контрольной панели.

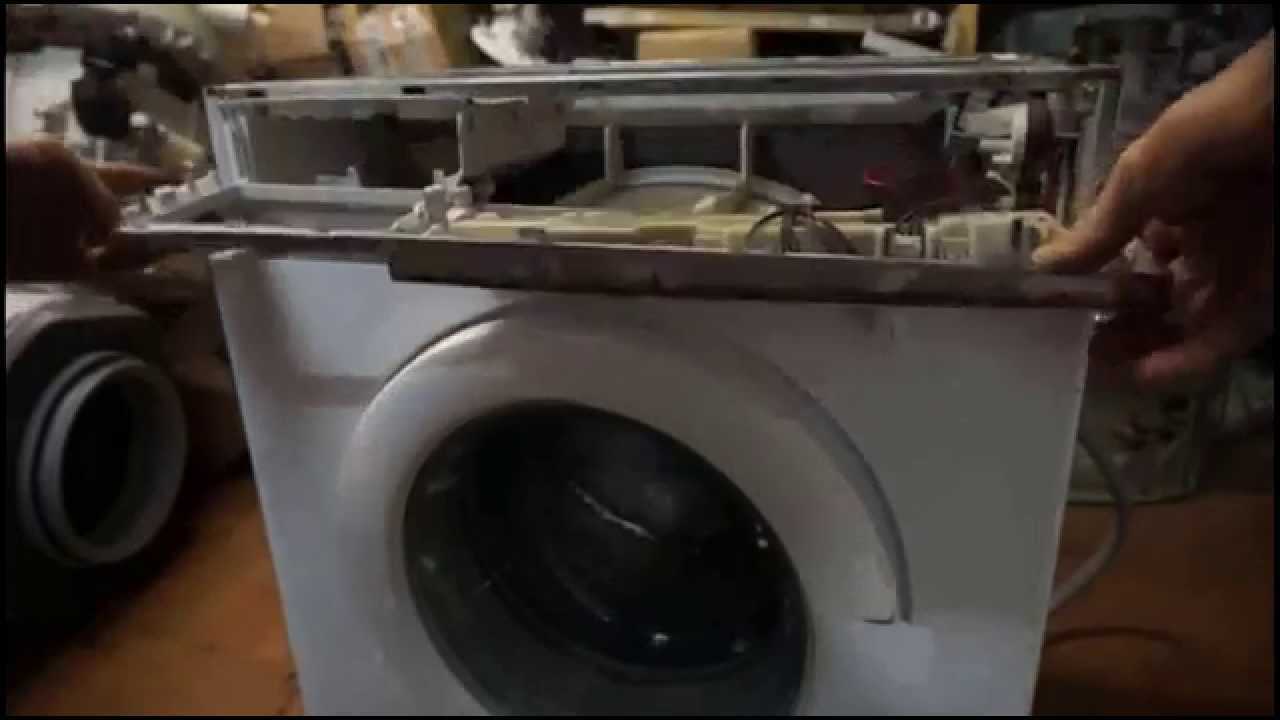

Осторожно приподнимите контрольную панель вверх, освободите её от защёлок и положите прямо на стиральную машину сверху, не отсоединяя проводов

Теперь вы получили доступ к верхним винтам крепления передней панели. Отвинтите их, сдвиньте панель вверх, а затем снимите её.

Извлеките пластиковые пальцы крепления вверху и внизу амортизаторов с помощью плоскогубцев. Снимите амортизаторы с опор.

Осмотрите амортизаторы внимательно со всех сторон. Они должны быть прямыми и не иметь повреждений.

Замена амортизаторов в стиральной машине на новые и её сборка производится точно также в обратном порядке.

Замена амортизаторов в стиральной машине своими руками

И вот здесь, вам стоит обратить внимание на несколько вещей:

— как правило, производитель стиральной машинки не производит все запчасти самостоятельно, это касается и амортизаторов, а ставит амортизаторы сторонних производителей, возможно под своим брендом. Наиболее известные и качественные производители для стиральных машин на российском рынке: Philco, AKS, Indesit. Рекомендую выбирать брендовых производителей.

— длина амортизатора в сжатой и открытом виде должны быть одинаковые или очень близки, в противном случае амортизатор может работать не корректно, т.е. если у вас ход амортизатора 180-250 мм, то вам желательно выбрать именно такой.

— втулки должны быть именно вашего диаметра, как правило диаметр втулки 8, 9, 10 или 11 милиметров. В противном случае вы не сможете установить амортизатор или он будет болтаться.

— жесткость амортизатора должна соотвествовать заявленной производителем стиральной машины, сняв свой вы можете прочесть на корпусе цифры (как правило написано 85N или 80 N, в зависимости от модели вашей стиральной машины). Не рекомендую использовать другую жесткость амортизаторов, что может привести к неправильной работе стиральной машины и преждевременному выходу из строя.

Еще несколько секретов:

как правило на стиральных машинках Samsung устанавливаются амортизаторы с рабочей длиной 155-265 мм, втулка имеет диаметр 10 милиметров, а жесткость амортизаторов для Самсунг от 60 до 100 ньютон, исключения составляют короткие амортизаторы жесткостью 40 ньютон;

амортизаторы для стиральных машин LG очень схожи, но при этом имеют рабочую длину 180-278 мм и диаметр втулки 11 мм, что исключает взаимозаменяемость, при этом жесткость для ЛГ от 80 до 120 ньютон;

для стиральной машины Bosch Maxx (и анналогичных Siemens, Gagenau, Neff) используются амортизаторы с квадратным или круглым сечением жесткостью 90 N и длиной 170-250 мм, как правило поставляются комплектами с инструкциями и пальцами внутри. Удобным вариантом является ремкомплект для замены амортизаторов Бош Макс он позволяет быстрее и менее трудозатратно поменять амортизаторы;

ну и в дополнении ко всему выше написанному, обращайтесь к грамотным продавцам запчастей и они всегда смогут вам подобрать необходимые амортизаторы и другие запчасти для вашей стиральной машинки.

Сколько стоит заменить амортизаторы на стиральной машине

Стоимость работ по замене амортизаторов начинается от 1100 рублей за штуку. Запасные части оплачиваются дополнительно или мастер может установить новые амортизаторы, купленные вами.

Более точная сумма определяется специалистом после предварительной диагностики СМА на месте – цена зависит от сложности разборки стиральной машины, а также её марки и модели. В стоимость входит:

• разборка стиральной машины
• демонтаж износившихся амортизаторов
• установка новых демпферов
• сборка машинки
• проверка работы

В нижеприведенной таблице представлена минимальная стоимость работ по замене обоих амортизаторов в зависимости от марки машинки.

*Цены приведены только за работу мастера, без учета стоимости новых амортизаторов.

Какие амортизаторы купить для замены

Как правило, амортизаторы выходят из строя по одному, а не все разом, но специалисты рекомендуют менять их комплектом. Количество амортизаторов зависит от оборудования. Небольшим моделям при малом объёме загрузки вполне хватает и двух устройств. В то время как мощная техника с хорошей отдачей потребует четыре, а то и более амортизирующих механизма.

По принципу своей работы устройства мало чем отличаются друг от друга. Разница наблюдается в каких-то конструкторских нюансах. Могут быть разными углы наклона, размеры цилиндра и способы крепления к барабану. Практически все амортизаторы дополняют усиленными пружинами, которые помогают поддерживать центрифугу в состоянии покоя, работая в тандеме с противовесом.

Покупать новые амортизаторы желательно точно такой же модели или, в крайнем случае, брать схожие по характеристикам. Купить или заказать нужный вариант можно в Интернете, если в местных магазинах запчастей нет необходимой вам модели.

Как видите, с заменой амортизаторов стиральной машины справится кто угодно. Вам понадобится лишь одна подходящая отвёртка и твёрдое желание сэкономить деньги на ремонте или просто сделать что-нибудь полезное своими руками.

Для чего извлекают нижнюю часть лицевой стенки и как это сделать

Снять переднюю панель стиральной машины LG с прямым приводом или ее предшественницы, имеющей ременную передачу, необходимо, чтобы получить доступ к точкам крепления барабана. Эта потребность возникает и на таких стиральных машинах, как Самсунг, Индезит, Атлант и Бош, когда нужно заменить подшипники или сальник.

Чтобы демонтировать нижнюю часть внешней панели, в которой расположен загрузочный люк, на агрегатах Индезит нужно:

1. Демонтировать верхнюю переднюю панель.
2. Снять внешнюю часть уплотнительной манжеты, предварительно вытащив проволочное стопорное кольцо, вставленное в углубление вокруг люка.
3. Отвернув два винтика, извлечь замок дверцы из корпуса.
4. Выкрутить три винта под контейнером для порошка и два находящихся в самом низу передней стенки.
5. Приподняв и поддевая по краю, извлечь стенку из пазов и вытащить (на себя) вместе с дверцей.

Выемка передней части стиральной машины Самсунг отличается от этой последовательности только пунктом 4. Вместо трех саморезов под контейнером, следует выкрутить один. Для отделения от корпуса внешней стенки стиралки Бош следует поступить так же, но необходимо отклонить весь агрегат назад для доступа к крепежу, который вкручивается вертикально снизу.

Саморезы, фиксирующие низ передней стенки на машинках LG, прячутся под лючком пробки для слива.

При отсоединении электропитания на панели управления или двигателе старых моделей Bosch, LG, Самсунг или Индезит не следует тянуть за провода. Пальцы необходимо располагать на корпусе разъема. Если он не поддается, можно легонько пошатать его в разные стороны. При рывке за провод или применении силы возможен отрыв жилки от обжимки.

В зависимости от года выпуска, фирмы-производителя и модели, панели на стиральных машинах состыковываются с каркасом при помощи дополнительных пластиковых защелок. Чтобы их не повредить при разъеме поверхностей, необходимо аккуратно нажимать на зубцы не отверткой, а рукояткой инструмента, пальцем или ногтем, поскольку металл может повредить поверхность детали. С той же целью нельзя действовать силой: если составная часть не поддается, значит, разъединены еще не все крепежные элементы.

Если стиральная машина выходит из строя или показывает на табло код неисправности, вам нужно проверить, в чем причина. Чтобы это сделать самостоятельно, нужна подробная информация, как демонтировать и разобрать стиральную машину LG.

Прочитав статью, вы вместе пройдете каждый этап разборки, шаг за шагом.

Необходимо учитывать, что модели стиралок LG оснащены инверторным двигателем. Поэтому порядок его изъятия будет отличаться от других машин — с коллекторным мотором.

Для эффективного демонтажа стиральной машины подберите такие инструменты:

• Отвертки. Обязательно три вида: плоская, крестовая, шестигранная.
• Пассатижи.
• Молоток.
• Торцевые ключи.
• Рожковые ключи от 8 мм до 17 мм.

Позаботьтесь о том, чтобы все инструменты находились под рукой. Также предусмотрите дополнительное место, чтобы во время разборки было где развернуться и куда положить детали.

В первую очередь отключите СМ от сети. Подготовьте заранее емкость для сбора воды. Открутите заливной шланг от корпуса, слейте из него остатки воды. Так же поступите с другим концом шланга.

Открутите сливной фильтр, который располагается внизу передней панели, за люком. Подставьте емкость и слейте воду. При необходимости освободите бак от белья.

Теперь отодвиньте машину от стены, чтобы свободно подойти к ее задней панели.

Время узнать, как разобрать стиральную машинку Лджи (LG).

Поломки, которые под силу исправить своими руками

Выезд мастера – у кого-то бесплатно, у кого-то 250-500 рублей. Если сервис авторизирован для определённого бренда, обычно затраты на проезд мастеру компенсирует производитель стиральной машины.

Замена ремня – приблизительно 500 рублей.

Это стоимость работы, а не ремня. Совершенно элементарная процедура. Проще купить ремень и поменять его самостоятельно.

Замена сливного или заливного шланга – примерно 500-600 рублей. Очень странно будет доверять подобную услугу платному мастеру. За эти деньги вполне можно приобрести и тот, и другой шланг. И самостоятельно установить их без особых хлопот.

Чистка фильтров заливного шланга – ориентировочно 500 рублей.

За то, чтобы открутить шланг и очистить от ржавчины сетку – это непомерная цена. Вообще, за любые виды очистки фильтров платить сервису бессмысленно. Всё это делается самостоятельно до того, как делается заявка на ремонт.

Выше, перечислены те виды работ, за которые нет нужды платить мастерам. Всё это можно сделать своими силами совершенно бесплатно. Дальше рассматриваем реальные виды ремонта, которые есть смысл доверить сервисному центру.

Поломка амортизаторов/демпферов

Ситуация, когда машинка прыгает или «путешествует» по квартире во время стирки может быть вызвана естественным износом амортизаторов. Эти детали используются для гашения колебаний (амортизации), возникающих во время работы машинки при повышенных оборотах.

Проверить их состояние можно, демонтировав одну из стенок стиральной машины. В устройстве стиральных машин могут использоваться демпферы либо амортизаторы.

Каждый из амортизаторов имеет свой «ход», рассчитанные на усилие, оказываемое стиральной машиной. Неисправные амортизаторы не могут обеспечить необходимое усилие. Для проверки исправности амортизатора необходимо отсоединить один из концов его крепления и проверив вручную. У поврежденного амортизатора легкий ход, вызывающий сильные вибрации во время отжима. Для восстановления нормальной работы стиральной машины неисправную деталь необходимо заменить.

Фиксация амортизаторов

Для фиксации амортизаторов может быть использовано два типа крепления – пластиковые втулки с защелками либо болты. Для того чтобы снять поврежденные детали, необходимо открутить болты либо, утопив защелки, извлечь пластиковые втулки. Установка новых амортизаторов осуществляется в обратном порядке. Стоит учитывать, что заменять необходимо сразу оба амортизатора – это необходимо для нормального распределения нагрузки.

Демпферы, в отличие от амортизаторов, не обладают своим «ходом». Ход демпферов обеспечивается за счет подвижной трубки либо пластины, соединенной с баком, в обкладках демпфера.

Повышенная вибрация и прыжки чаще всего возникают из-за выхода из строя пластиковых обкладок, покрывающих пластины либо трубки, которые отходят от бака. Для замены обкладок следует демонтировать демпфер. С корпусом машинки демпфер фиксируется при помощи винтов, которые необходимо открутить. После этого можно снять сломанные обкладки и на их место установить новые.

Выводы и полезное видео по теме

Видео #1. Ролик с подробной инструкцией по замене амортизаторов:

Видео #2. Видео-демонстрация ремонта демпферов стирального агрегата:

Видео #3. Руководство по восстановлению амортизирующих устройств:

Без излишнего самообмана согласимся, что для неопытного домашнего мастера вышеописанные ремонтные операции могут стать некой проблемой. Поначалу сама процедура будет пугать неизвестностью, но все это напряжение будет угнетать исполнителя лишь в первый раз.

Выполненный собственноручно ремонт обязательно станет полезным опытом, на основе которого впоследствии все действия будут производиться проще и быстрее.

Расскажите о том, как меняли амортизаторы в собственной стиралке своими руками. Поделитесь интересными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии, задавайте вопросы и публикуйте фото по теме статьи в находящейся ниже блок-форме.
