Неисправности и ремонт стиральных машин вирпул своими руками

Истирание щеток мотора – от 1800 руб*

В коллекторных двигателях щетки создают электромагнитное поле, которое передает напряжение от статора к ротору. По мере эксплуатации щетки стираются, и мощность двигателя падает.

ПРИЗНАКИ

Если щетки стали короткими, Вирпул может штатно стирать, но не выходить на высокие обороты при отжиме. При критичном истирании щеток (длина менее 1 см) машинка не вращает барабан вовсе. Могут быть видны искры от мотора. В машинах Whirlpool с дисплеем на табло горит код F15.

КАК УСТРАНИТЬ

Необходимо провести замену щеток на новые.

*Расценки только за работу мастера, новые щетки оплачиваются отдельно.

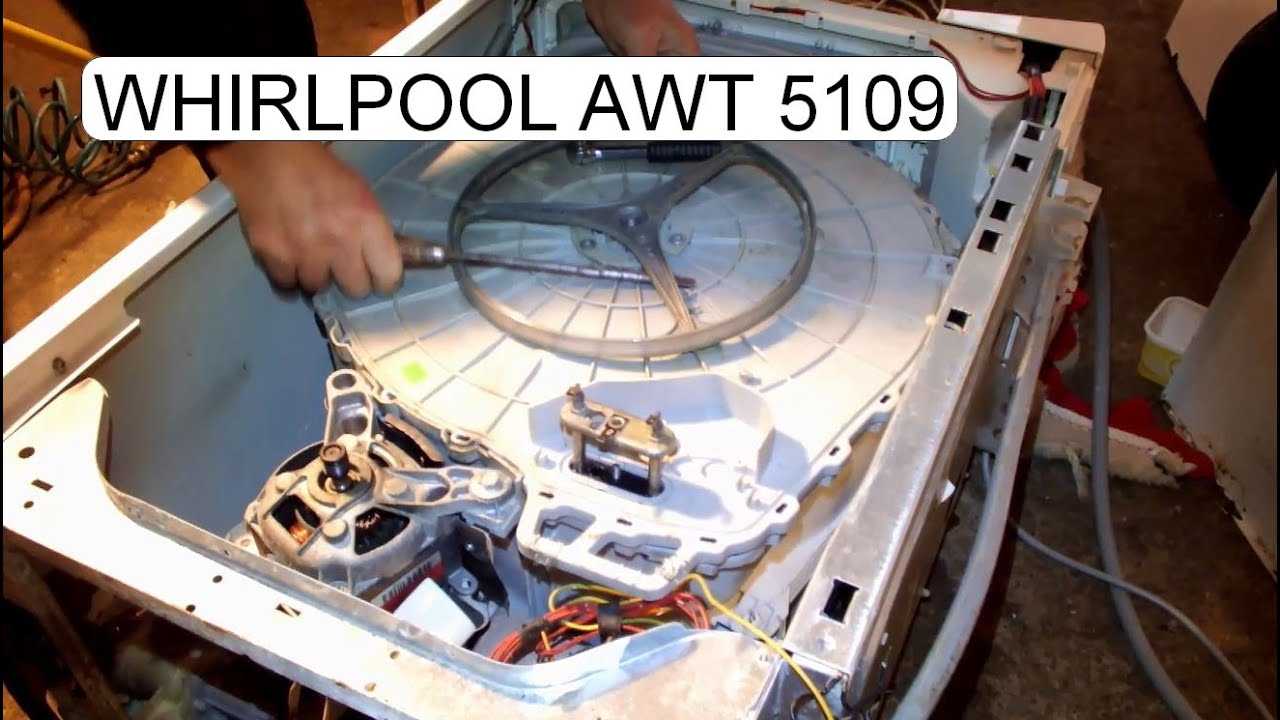

Разборка бытового прибора

Доступ к стиральной машине Whirlpool с верхней загрузкой можно получить изнутри, разобрав ее.

Грамотный анализ начинается с подготовительного этапа:

1. Отключите прибор от электросети (вилку необходимо вынуть из розетки). Удалите воду из прибора. Отсоедините от канализации. Вытяните прибор так, чтобы можно было подойти к нему со всех сторон. Слейте остаток воды из бака.

Помимо этих мер, необходимо позаботиться о наличии инструментов для разборки аппарата Whirlpool, мультиметра для измерения состояния узлов и ветоши. Последнее понадобится, если вода, оставшаяся в стиральной машине, вылилась на пол. Суть анализа техники — получить доступ к желаемому узлу.

Как снять крышку и разобрать бак?

Чтобы получить доступ к гидромассажной ванне и корзине, необходимо снять верхнюю крышку. Работа ведется с снятием зажимов. Верхняя крышка сдвигается вперед до щелчка защелок.

Как снять верхнюю крышку хорошо видно на видео:

Как разобрать бак, вы можете посмотреть на видео:

Разбор сверху

Если приоритетом является реле давления или модуль управления, анализ начинается сверху

Панель управления снимается осторожно, чтобы не сломать защелки, удерживающие ее

Помочь в этом может узкий и прочный предмет, например, шпатель, которым нужно поднять пульт управления. Статья вверху. От него выводят электрические кабели, которые крепятся клеммами.

Чтобы не запутаться при повторной сборке, рекомендуется перед отключением сфотографировать положение контактов.

Как снять панель управления и получить доступ, например, к заправочному клапану — в видео:

Снизу

Если цель — получить доступ к сливному насосу или мотору, стиральную машину нужно будет буквально поставить на место

Это необходимо делать с соблюдением всех мер предосторожности, так как все еще существует риск попадания остаточной воды на электронные компоненты стиральной машины

Вам также потребуется снять левую часть корпуса, чтобы облегчить доступ к помпе. Перед снятием двигателя снимите приводной ремень.

Ремонт стиральных машин «Вирпул» своими руками

Начните работу с подготовки техники. Это касается и вашей безопасности: отключите машину от сети, перекройте впускной вентиль подачи воды. Теперь можно разобраться в причинах неполадки и определиться, с чего начинать ремонт.

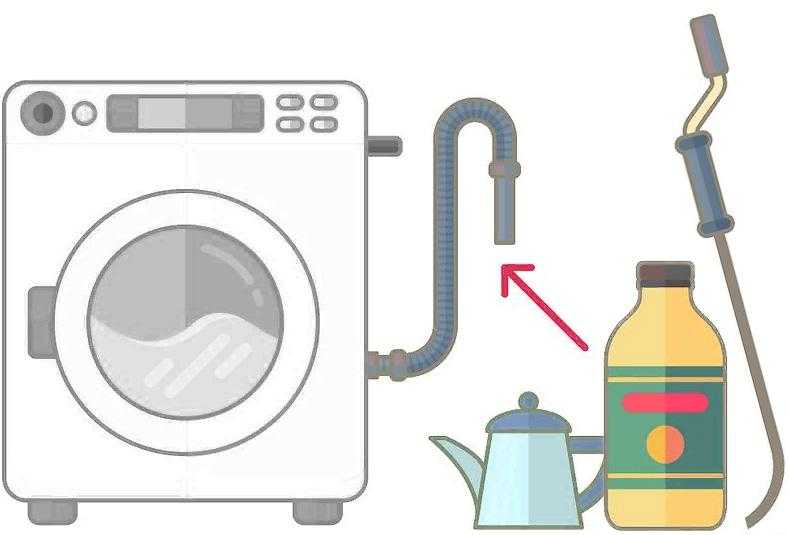

Устраняем проблемы со сливом

Вполне вероятно, что вы столкнулись с такой ситуацией: загрузили белье, запустили стирку, а в конце машина отказалась сливать воду. На это может быть три причины:

1. Засор сливного патрубка или фильтра.
2. Забились шланг или канализация.
3. Вышел из строя насос.

Проверить систему на засор можно без разборки СМА. Начните с выкручивания фильтра:

• Под загрузочным люком находится маленькая дверца.
• Откройте ее, подставьте емкость.
• Выкрутите пробку фильтра против часовой стрелки.

Удалите мусор из сетки фильтра. В открывшееся посадочное отверстие можно осмотреть крыльчатку помпы. Иногда она блокируется волосами, нитками, которые наматываются на ее ось. Прочистите крыльчатку от мусора.

Теперь проверьте шланг. Прямое подключение к канализации часто приводит к ее засору. Гораздо лучше соединять сливной шланг с сифоном. Его легче прочистить при необходимости.

Если детали прочищены, но слив не улучшился, значит, проверяйте патрубок и насос. Для этого нужно уложить корпус стиралки набок.

• Достаньте дозатор для порошка.
• Положите на пол старое одеяло или полотенце.
• Переверните корпус СМ набок.
• Разожмите хомут патрубка. Снимите его с места, прочистите от засора. Можно промыть деталь теплой водой.

Проверьте помпу. При неисправности проводится замена: отсоедините проводку от контактов насоса, выкрутите крепежные болты.

Восстанавливаем нагрев

Ваши вещи хорошо избавляются от загрязнений благодаря высокой температуре и моющему средству. В холодной воде порошок не растворяется полностью, поэтому пятна плохо отходят. За нагрев в стиральной машинке отвечает ТЭН. Частой причиной его поломок становится накипь. Чтобы проверить или заменить элемент, поступите так:

• Снимите верхнюю крышку, открутив сзади саморезы.
• Уберите болты по периметру задней крышки. Снимите ее.
• Под баком находится ТЭН.

• Отключите проводку, вытащите термистор из корпуса нагревателя.
• Проверьте нагреватель на исправность (подробно о процессе диагностики читайте « Как проверить ТЭН в СМА »).
• Если элемент вышел из строя, тогда скрутите центральную гайку и продавите внутрь болт.
• Достаньте старый ТЭН, прочистите его гнездо от мусора и накипи.

Установите новый нагреватель.

Самостоятельный ремонт мотора

Заметили медленное вращение барабана? Вещи на выходе остаются мокрыми и не отжатыми? Пора проверить состояние щеток двигателя и приводного ремня.

В коллекторных моторах ток на ротор подается через щетки. Установлены они по бокам корпуса. Стержни элементов из мягкого материала изнашиваются, что приводит к остановке работы.

• Демонтируйте заднюю стенку.
• Снимите приводной ремень. Осмотрите его. При растяжении и износе деталь подлежит замене.
• При первичной замене щеток мотор лучше достать из корпуса.
• Отсоедините его проводку, выкрутите болты.

• Отключите клеммы щеток, достаньте их из корпуса.
• При износе больше чем наполовину требуется замена. Вставьте новые детали в отверстия, закрепите проводку.

Проблемы с отжимом могут быть связаны с износом подшипника. При этом слышны посторонние звуки: скрип, гул.

Ликвидируем течь

Стиралки семейства «Вирпул» имеют неприятную особенность — быструю коррозию корпуса. Некоторые части машинки изготовлены из металлов, которые быстро поражаются коррозией, что может привести к протечке. Поврежденные панели нужно менять, окрашивание им не поможет.

Течь может возникнуть из манжеты люка. Резина чувствительна к длительным скоплениям влаги. Если ее не протирать вовремя, манжета изнашивается, трескается и дает течь. Поможет только полная замена.

• Отогните уплотнитель. Подденьте отверткой хомут, снимите с места.
• Заправьте резину внутрь барабана.

• Чтобы убрать внутренний хомут, можно демонтировать переднюю панель либо ослабить винт хомута через верхнюю крышку.
• После этого аккуратно снимите резину.

Монтаж новой резины проводится в обратном порядке. Для облегчения установки смажьте края моющим средством.

Проверяем электронную плату

Проблемы с частью электроники проявляются в торможении режимов, неправильном запуске программ, «глюках». Для ремонта требуется схема модуля управления.

Эту работу лучше доверить мастеру. А осмотреть плату можно самостоятельно:

• Уберите верхнюю крышку.
• Достаньте лоток для моющих.
• Выкрутите болты по периметру панели управления.
• Отключите проводку от модуля.
• Снимите верхнюю защиту, расстегнув защелки.

Подгары или окисления на поверхности платы говорят о неполадке. Отнесите деталь в сервис или вызывайте специалиста на дом.

Как почистить насос в стиральной машине

Добраться до нее можно, убрав несколько саморезов и часть корпуса насоса. В исправном состоянии крыльчатка вертится. Соответственно наматывает на свой корпус различные элементы вещей. Ее необходимо почистить от накопившегося мусора (волоски, нитки, шерсть). Все действия должны осуществляться аккуратно.

Теперь можно насос собрать и установить туда, откуда достали. Все манипуляции выполняются в обратном порядке.

Стиральную машинку нужно проверить, запустить стирку в стандартном режиме. Отсутствие нехарактерных звуков и слив воды без помех говорит о том, что все сделано, верно, и деталь работает исправно.

Если же проведенные действия не привели к нужному результату, тогда насос придется сменить.

Верите ли вы в судьбу?

Да, конечноНет, не верю

Причины блокировки люка стиральной машины

Механические повреждения и износ

Механические повреждения — неосторожная перевозка, грубая эксплуатация, чрезмерная нагрузка и так далее — могут быстро привести машинку к поломке. Но даже у самого аккуратного хозяина ни один механизм не будет работать вечно: со временем его части теряют способность выполнять свои прямые функции. .

Сбой программы

Любая электроника запрограммирована на выполнение определенного алгоритма. Если в программе случился сбой и дверцу намертво заклинило, обращайтесь к специалистам, которые помогут перепрограммировать устройство.

Засорился фильтр или шланг слива

Частая проблема — засор слива. Он может быть механическим или естественным. Естественный засор получается от волокон ткани, которые неизбежно попадают в слив, и солей из-за жесткой воды. Механический засор вызывается попаданием посторонних предметов в сливной шланг: пуговицы, монеты и прочее.

Поэтому важно прочищать слив после стирки — горячей водой, очистителем для труб или, в сложных случаях, специальным тросом

Сломался датчик или плата управления

Стиральная машина работает за счет того, что группа датчиков передает данные на главную плату. Частая проблема блокировки дверей — неисправный датчик уровня воды (пресостат): когда в барабане воды уже нет, датчик показывает, что она есть, и с главной платы не поступает сигнал разблокировать замок. Проблема может быть и в самой главной плате: либо некорректно работают ее узлы — часто такое бывает от резких скачков напряжения, — либо микросхемы пришли в негодность от влаги или старости.

Подготовительный этап

Чтобы грамотно разобрать стиральную машину Вирпул с вертикальной загрузкой и достать до насоса, мотора или прессостата, достаточно выполнить несколько действий. В первую очередь, следует заняться подготовительными работами, иначе велик риск затопить соседей, получить удар током или окончательно испортить автомат. Речь идет о необходимости не забыть про следующие моменты:

• отключить машинку от электрической сети, перекрыть воду и отсоединить от канализации;
• скрутить соединительные шланги и электропровод, зафиксировав их на корпусе в специальных пазах;
• обеспечить свободный доступ к стиралке со всех сторон, для чего желательно отодвинуть агрегат от стены или перенести в пустую комнату;
• подготовить емкость для сбора сливаемой воды;
• расстелить вокруг и под автомат как можно больше тряпок.

Теперь осталось заранее найти все необходимые для разбора инструменты. В их числе шпатель, набор отверток, пассатижи, плоскогубцы, круглогубцы, набор торцевых головок и гаечных ключей. Пригодятся изолирующая лента, перчатки и запасные фиксирующие хомуты. Поможет работе подробное знакомство с техническим руководством пользователя для имеющейся модели Вирпул. Только после этого можно начинать разбирать устройство.

Истирание щеток мотора – от 1800 руб*

В коллекторных двигателях щетки создают электромагнитное поле, которое передает напряжение от статора к ротору. По мере эксплуатации щетки стираются, и мощность двигателя падает.

ПРИЗНАКИ

Если щетки стали короткими, Вирпул может штатно стирать, но не выходить на высокие обороты при отжиме. При критичном истирании щеток (длина менее 1 см) машинка не вращает барабан вовсе. Могут быть видны искры от мотора. В машинах Whirlpool с дисплеем на табло горит код F15.

КАК УСТРАНИТЬ

Необходимо провести замену щеток на новые.

*Расценки только за работу мастера, новые щетки оплачиваются отдельно.

Неисправности машин Whirlpool

Наиболее вероятными являются следующие отказы:

1. Попытка слить воду не дала нужного результата. Как уже упоминалось выше, в этом случае на экране отображается код ошибки «F03» (в ряде моделей – «FP»).
2. Не удается активировать программу стирки либо она не соблюдается. Такое явление может сопровождаться отображением кода «F14», «F16», «F20» или иной, касающейся работы контроллера.
3. Температура воды не соответствует той, которая предусмотрена программой стирки. Соответствующие коды ошибки: «F04» (медленный нагрев или его отсутствие), «F05» (не работает температурный датчик), «F08» (поломка ТЭНа), «F12» (отсутствует нагрев воды в баке).
4. Вода просачивается через закрытую дверцу.

Давайте посмотрим, как следует поступить при возникновении одной из перечисленных проблем.

Значение указанного кода

На самом деле, пугаться данного обозначения не стоит. В 80% случаев ошибка E01 указывает на поломку устройства блокировки люка или неполадки с механизмом загрузочной дверцы. Стиральная машина отобразит код, если не сработает УБЛ, или дверца люка будет неплотно прижата к корпусу. Ошибка E01 может появиться и при обрыве в цепи, к примеру, при отсоединении питающего провода устройства блокировки или смещении фишки.

Сложнее будет устранить ошибку, если выйдет из строя управляющий модуль. В 20% случаев код неисправности выводится на дисплей при нарушении связей в цепи «модуль управления – УБЛ». Ремонт главного управляющего блока требует подготовки, определенных знаний. Если у вас нет навыков работы с электроникой, для восстановления модуля лучше пригласить специалиста.

Для начала

Перед тем как приступить к работе, изучим, в чем именно проблема — в поломке машины или сбое программы, и можно ли справиться с ней самостоятельно.

Когда заблокированный люк — это нормально

Часто стиральные машинки не открывают двери сразу после того, как постирали вещи. Может потребоваться от 1 до 5 минут до полного завершения программы.

Если вам досталась такая машина, при завершении стирки не дергайте ручку с силой, даже если прозвучал сигнал об окончании процедуры. Подождите пять минут. Этого времени хватает чтобы полностью остановился барабан и остыло горячее белья (на некоторых режимах). Делается это в целях безопасности пользователя.

Если не раздастся характерный щелчок открывания двери, проверьте, слилась ли вода из машинки — если нет, ее нужно слить вручную, об этом ниже. Также проблема может быть в неисправном механизме блокировки дверцы.

Обесточить

Любая электроника время от времени «глючит». Отключите машину от сети 220 В и снова включите через две-пять минут — «стиралка» перезагрузится. Через некоторое время после включения защелка разблокируется.

Слить воду

Если в барабане осталась вода, система защиты не позволит открыть дверцу. Это сделано для того, чтобы вода не подтекала, а в ванной не случился потоп.

Если вода автоматически не сливается, слейте ее вручную: откройте люк слива воды внизу машины, чаще всего справа на передней панели, и аккуратно слейте жидкость в таз или ведро. Как только из барабана станет сухим, дверца откроется.

Инструкция по снятию крышки со стиральной машины

Самостоятельно снять верхнюю крышку несложно, но нужно следовать инструкции. В этом случае вы сможете без проблем провести процедуру.

Процедура:

Сначала необходимо удалить все крепежные болты. В противном случае крышку не удастся снять. Вам нужно протолкнуть панель перед собой так, чтобы застежки вышли из пазов

По мере продвижения поверхности ее нужно будет приподнять и осторожно снять

Обычно возможно быстро снять верхнюю панель Whirlpool с фронтальной загрузкой. Однако бывают исключения

Некоторые модели Whirlpool устроены иначе, что важно учитывать. В этом случае необходимо будет поднять панель, потянув ее на себя

Для снятия верха важно получить правильный угол.

Как же открыть загрузочный люк

Современные стиралки– устройства довольно-таки дорогие ,и с ними нет возможности поступить как с советскими экземплярами: стукнуть кулаком по корпусу.Нужно использовать более аккуратные и бережные методы, чтобы при открытии дверцы не приходилось еще и полностью делать ремонт всей конструкции.

Дабы быстро разблокировать дверцу стирального агрегата, нужно продумать и понять, из-за чего произошел сбой в системе, и почему не открывается люк. Помните, от причины зависит дальнейшее решение.

Блокировка дверей по естественным причинам

Если ваша стиральная машина после стирки сразу же не открыла вам дверь, то лучше еще немного подождите. Возможно, даже после истечения достаточно большого количества времени ваш люк не открылся, для этого необходимо отключить стиральную конструкцию от электроэнергии на тридцать или более минут. После такого момента она должна, снова вернутся в строй.

Поломка замка дверцы загрузочного люка

Если перечисленные выше способы вам не очень то и помогли, то, скорее всего, ваша стиральная конструкция поломалась. В основном это может быть поломка замка, либо блокиратора (устройство блокировки люка), возможна поломка ручки дверцы.

Если это так, то нужно открывать люк вручную, при этом по принудительному открыванию дверей. Есть несколько способов: с помощью прочной нитки, либо полностью разобрать агрегат.

Самый простой способ, это открыть двери при помощи нитки, если ваша стиральная машинка с фронтальным типом загрузки. В данном случае замок на такой машинке закрывается в сторону. В таком случае вам нужно:

Проделывайте все очень аккуратно, при удачной попытке, крючок выйдет из замка, и загрузочный люк можно будет открывать.

Более сложный способ разблокировать стиральный агрегат состоит из следующих шагов:

После проведения этих шагов, ваша стиральная конструкция будет открыта, после чего вы можете достать из нее постиранное белье, и приступить непосредственно к ремонту.

Блокировка барабана в конструкции с вертикальным способом загрузки

Все способы, которые вы прочитали выше, были рассчитаны на стиральные конструкции с горизонтальным (фронтальным) способом загрузки белья, до данного момента.

В основном, такие стиральные агрегаты блокируют барабан. Это может происходить, если барабан крутится открытый. В таком случае барабан блокируется и не крутится. Чтобы вновь вернуть данную конструкцию к жизни, необходимо:

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Распространенные неисправности и способы их устранения

Автоматическая стиральная машина – сложное устройство, она состоит из множества узлов и агрегатов, каждый из которых может выйти из строя. Перечень возможных неисправностей стиральных машин Whirlpool очень обширен, полное руководство по ремонту будет насчитывать несколько томов. Из наиболее распространенных проблем можно выделить следующие: не работающий слив, проблемы с нагревом, износ или обрыв манжеты.

Не сливается вода из барабана

Пожалуй, самая распространенная проблема из тех, с которыми могут столкнуться владельцы стиральных машин Whirlpool. Машина останавливается и вместо того, чтобы слить воду, выдает сообщение об ошибке. Причин неработающего слива может быть несколько:

Сливной фильтр стиральной машины

• засор в сливной трубе,
• сливной фильтр не пропускает воду,
• засорена канализация,
• не работает помпа.

Прежде чем начинать ремонт стиральной машины Вирпул с проблемами системы слива необходимо удалить воду из барабана. Специально для подобных ситуаций производитель предусмотрел аварийный слив. Удалить воду просто, для этого надо лишь вынуть пробку, предварительно не забыв подставить емкость для воды.

После того, как вода удалена, можно переходить непосредственно к ремонту. Машина отодвигается для удобства работы. Проверяется шланг на предмет загрязнения и перегибов.

После шланга проверяют чистоту сливного фильтра. Он улавливает нитки, лоскуты, пуговицы, что может стать причиной засора. Его необходимо снять и промыть. Также не лишним будет прочистить канализацию, используя гибкий трос или изогнутую проволоку.

Если фильтр чистый, внутри шланга нет засора, а машина по-прежнему не сливает воду, следует проверить сливной патрубок и насос. Для этого необходимо выполнить частичную разборку машины.

1. Устройство отключается от сети, водопровода и канализации.
2. Извлекается лоток для моющих средств.
3. Машина кладется на бок.
4. Откручиваются болты, удерживающие дно.

Получив доступ к контактам помпы, с помощью мультиметра замеряется сопротивление обмоток. Если прибор покажет обрыв – необходима замена. Старый насос снимается, сливной патрубок очищается от грязи и накипи. Заменив насос, машину собирают, подключают к коммуникациям, проверяют работу слива.

Неисправен тэн

Если работа любой программы останавливается при попытке нагреть воду, а на дисплее отображается сообщение об ошибке системы нагрева, одной из наиболее вероятных причин является неработающий нагреватель – тэн. Отремонтировать сгоревший нагреватель в принципе невозможно, единственный возможный выход – замена. В стиральных машинах Whirlpool тэн меняется достаточно просто, эту процедуру можно выполнить своими руками.

1. Машина отключается от сети и водопровода.
2. Устройство поворачивается или отодвигается от стены для удобства работы.
3. С помощью отвертки отвинчивается задняя крышка.
4. Снимается кронштейн, перекрывающий доступ к нагревателю.

За кронштейном находятся выводы тэна, контактная площадка. Чтобы проверить нагреватель не обязательно его извлекать, достаточно отключить идущие к нему провода.

Для проверки работоспособности нагревателя используют мультиметр в режиме измерения сопротивления. Нерабочий тэн покажет бесконечное сопротивление, рабочий – несколько десятков Ом, в зависимости от модели.

Сгоревший тэн надо менять. Пожалуй, единственная сложность, которая может возникнуть в ходе его замены – ржавчина. Винт, фиксирующий нагреватель может приржаветь настолько, что без использования специальных средств, к примеру, WD-40 не обойтись.

Старый нагреватель извлекается, на его место устанавливается новый, вместе с ним стоит заменить и резиновую прокладку, в противном случае возможны протечки, из-за старения резины.

Замена манжеты

Это еще одна распространенная проблема, справиться с которой несложно своими силами. Она проявляется в том, что во время стирки вода просачивается через манжету, уплотнитель загрузочного люка машины. Причина подобного явления – потеря эластичности манжеты или неправильная ее установка в процессе ремонта.

Заменить манжету несложно, надо лишь выполнить ряд простых действий.

1. Открыть люк до упора.
2. Поддеть отверткой и снять пластиковый держатель
3. Выкрутить фиксирующий болт, тем самым освобождая манжету.
4. Потянуть манжету на себя.
5. Аккуратно вставить новую. При этом не рекомендуется использовать острые предметы, чтобы не повредить тонкую резину.
6. Одеть хомут, затянуть болт.

Манжета – простая деталь, но от ее качества зависит безопасность стирки. Правильный выбор – оригинальная деталь, производства Италии или Словакии. Покупая дешевую подделку, удастся немного сэкономить, но вполне возможно скоро придется снова разбирать машину.

Внешние признаки типичных поломок

В любой сложной технике, тем более бытовой, потенциально может сломаться все что угодно. Если перечислять все без исключения возможные поломки современных автоматических стиральных машин Вирпул и описывать их устранение, можно об этом книгу написать. Поэтому мы в рамках статьи расскажем только о типичных дефектах, которые по статистике, предоставленной сервисными центрами, встречаются чаще всего.

1. Вода из машинки не уходит после стирки.
2. Программы стирки глючат, не работают, как должны, либо вообще не активируются.
3. Вода, набранная для стирки, не нагревается согласно заданной программе.
4. Вода подтекает во время стирки из-под закрытой крышки люка.
