Как сделать газовый конвектор своими руками

Назначение

Предназначен конвектор, работающий на природном газе для обогрева помещений различного назначения. При этом горение происходит в закрытой камере, воздух подается с улицы и туда же сбрасываются продукты горения. Теплота, выделяемая в процессе сжигания топлива, передается корпусу камеры сгорания и теплообменнику, а далее воздуху внутри помещения. За счет быстрого нагрева воздух поднимается вверх, освобождая место более холодному, поддерживая активный конвекционный процесс по всей комнате.

Газовый конвектор быстрее и активнее прогревает воздух, чем его электрические собратья или тем более радиаторы конверторного типа для водяной системы отопления. Это связано с большей температурой поверхности теплообменника и увеличенной скоростью теплопередачи от камеры сгорания.

Газовый конвектор – отличное решение в следующих ситуациях:

Основное отопления небольшого помещения или домика с одним или двумя смежными комнатами.
В качестве замены твердотопливной печи, которая до этого использовалась для обогрева дома.
Для быстрого прогрева и поддержания комфортной температуры в гараже, подсобном помещение, небольшом загородном доме.
В качестве дополнения к центральной системе отопления в помещениях, где установка водяного радиатора затруднена (подвальное и полуподвальное помещение, мансарда, веранда и т.п.).
Для отопления тепличного хозяйства.

В качестве замены основного отопления газовый конвектор подойдет разве что для малых домов или отдельных комнат. Эффективно отапливаемая площадь легко рассчитывается исходя из доступных по мощности моделей газовых конвекторов. В продаже чаще встречаются устройства с мощностью 2,5-6 кВт реже до 12 кВт. В первом случае конвектора хватит для обогрева комнаты площадью до 50 м2. Самые мощные модели востребованы разве что для промышленных и общественных помещений площадью до 100 м2.

Газовый конвектор

Для отопления помещений любого назначения сейчас используются самые разнообразные приборы и источники тепла. Задействованы все возможные варианты исполнения и принципов действия от электрических обогревателей, газовых котлов и до использования геотермальной энергии. Среди этого многообразия встречается и отопительный газовый конвектор. Это устройство внешне напоминает обычный радиатор, только чуть крупнее и работает на магистральном природном или сжиженном газе. В нем не нагревается вода с последующим распределением по радиаторам, тепло от сжигания газа через теплообменник сразу попадает в помещение.

Интересно разобраться в особенностях такого типа обогревателей и определить сферу его применения исходя из преимуществ и недостатков газового конвектора.

Особенности газового отопительного конвектора: плюсы и минусы

Насколько удобно и выгодно отопление газовой батареей? Есть ли у нее какие-то минусы? Сначала рассмотрим их плюсы:

Самое дешевый способ отопления как квартиры, так и дома. Однако если применяются газовые конвекторы на баллонном газе – отопление по затратам почти уравнивается с электрическим котлом. И менее выгодно, чем твердотопливный котел либо тепловой насос. Газовый конвектор на сниженном газе
КПД таких приборов отопления может достигать до 97%, т.е. они экономичны.
Могут работать при любых температурах, даже при -50°С.
Не происходит сгорание кислорода в воздухе комнаты. Так как для сжигания применяется воздух, который поступает снаружи дома.
Срок службы – не менее 20 лет.
Несложный у конвектора газового монтаж и может быть сделан своими руками. Подробнее об этом смотрите ниже. Современная газовая батарея отопления
Автономность: можно легко протопить несколько комнат дома либо только одно помещение.
Низкая стоимость – от 3 тыс. руб. (см. статью «Где купить газовый конвектор»).

Как и при эксплуатировании любого газового оборудования, батареи (конвекторы) необходимо использовать с соблюдением строгих мер безопасности, поскольку газ взрывоопасен!

При применении газовых конвекторов на баллонном газе эффект экономии от использования подобных отопительных батарей сводится к нулю. Газовые батареи полезны только в тех случаях, когда нет электричества. При этом сам процесс замены баллона с промежутком от 1 до 4 дней может показаться довольно утомительным.

Еще минусы:

Отопление газовыми батареями нельзя применять для нагревания воды.
Довольно ограниченная теплопроводность − 2−7 кВт (у большей части моделей). Газовые конвекторы довольно габаритны
Несмотря на довольно красивый внешний вид, они имеют достаточно большие размеры, потому замаскировать их нелегко.
Так как это техника работает на газе, то на ее монтаж и подключение требуется получение разрешения в специальной газовой службе.

Если вас интересуют встраиваемые радиаторы отопления, о них вы также найдете на нашем сайте.

Особенности гипсового состава

Перед тем как собрать и декорировать камин своими руками из гипса, рекомендуем подробно ознакомиться со всеми особенностями данного состава:

Основные особенности	Детальное описание
Огнеупорность	Камины из гипса своими руками отличаются своей высокой термостойкостью и огнеупорностью. Такие обрамления прекрасно подходят для классических дровяных конструкций, в очаге которых присутствует настоящее пламя.
Универсальность	Гипс применяется для изготовления обрамлений не только для декоративных и классических очагов, но и работающих на био топливе и электричестве. Этот материал не проводит ток, что делает его безопасным в использовании и эксплуатации.
Долговечность	Цена в данном случае выгодно сочетается с долговечностью гипсового состава. Со временем он не темнеет, не деформируется, не просаживается и не усыхает.
Пластичность	Благодаря своей высокой пластичности, достаточно быстрому высыханию и возможности дополнительного применения лаковых и окрашивающих составов, из гипса можно изготовить конструкцию любой формы и размера.
Возможность декорирования	Многие производители предпочитают использовать гипс не только для выполнения и изготовления основной части каминной конструкции, но и отдельных декоративных деталей, украшений, объёмных узоров и орнамента.

Для возможности ознакомления с готовыми гипсовыми каминами, вы можете просмотреть фото подобранные и размещённые в данной статье.

Способы изготовления

Изготовить такое обрамление можно одним из представленных ниже способов:

Цельная конструкция. Представлена одной единой скульптурой, изготовленной из одного большого гипсового элемента. Такие установки наиболее часто изготавливаются высококлассными мастерами или ведущими заводами производителями, имеющими характерную специализацию. Для изготовления такого обрамления своими руками, необходим не только большой опыт работы, но и профессиональное оборудование и инструмент. Из-за сложностей, возникающих в процессе работы, стоимость такого гипсового портала достаточно высокая;

Изготовление отдельных элементов. В данном случае в первую очередь необходимо изготовить специальный опорный каркас из металлопрофиля или других прочных материалов, способных выдержать вес гипса. После создания каркаса, его необходимо обшить гипсокартонном, после чего мастер закрепляет на его поверхности различные детали, узоры, украшения и другие гипсовые элементы. Второй способ делает стоимость портала достаточно доступной и позволяет при необходимости изготовить такую модель своими руками.

Как установить газовый конвектор

После того, как вы выбрали и купили нагреватель можно переходить к подготовке монтажа. Позаботьтесь о наличии следующих инструментов и материалов:

Инструменты необходимые для установки газового конвектора.

дрель и набор сверл;
труборез;
набор гаечных ключей и разводной ключ;
лопатка;
перфоратор;
отвертки;
сантехнический и высокотемпературный силикон;
дюбели и саморезы;
газовый кран.

Когда все готово, нужно выбрать месторасположение конвектора. Для правильного подбора воспользуйтесь ГОСТом. Последний требует обязательного монтажа нагревателя под окном. Не поленитесь в процессе примерить прибор к выбранному месту, а также сделать после этого разметку. Следующий этап – подготовка помещения. Комната должна быть застелена, так как в процессе работы появится большой объем пыли.

Монтаж

Технические требования для монтажа газового конвектора.

Установка производится по следующему плану:

Определите отверстие для входа газовой трубы. Не забудьте оставить расстояние для подведения этой самой трубы и фитинга.
По диаметру вытяжной трубы нужно просверлить сквозное отверстие в стене с помощью перфоратора. Эта самый сложный этап, так как отверстие большое, поэтому работа затянется по времени (в зависимости от стены и перфоратора), а также появится очень много пыли.
Следующим шагом нужно просверлить отверстия для креплений самого нагревателя и забить в них дюбели.
Теперь подключаем к конвектору вытяжную трубу и делаем стык силиконом (способным выдерживать высокие температуры).
Сам нагреватель закрепляется саморезами на стене. Тут пригодится посторонняя помощь, так как вес устройства немалый.

Не забудьте заделать все дыры пеной, чтобы оттуда не поступал холодный воздух в комнату.

Подключение к газу

К данному этапу отнеситесь крайне серьезно. Если же сомневаетесь в своих навыках, то лучше доверить подключение специалистам.

Монтаж производите по следующей схеме:

В соответствии с ГОСТ трубу обязательно нужно проводить с улицы.

Если есть специальный отвод с резьбой на газовой трубе, то это облегчит жизнь. Вам необходимо просто накрутить газовый кран на трубу. Но если отвода нет, то его нужно обязательно сделать.
Далее подведите трубу к конвектору. Лучше использовать металлопластик. Соединение фитингов должно быть идеальным.
Во время прокладки трубы через каждый метр ее нужно закреплять на специальные клипсы. Для этого также нужно просверливать отверстия.
Для проверки соединений необходимо вызвать сотрудника газовой службы.

Не забывайте смазывать фитинги и трубу силиконом, чтобы обеспечить максимальную герметизацию системы.

Проверка работоспособности

Перед включением прибора, обязательно вызовите газовую службу для проверки соединений на утечку газа.

После окончания работ по монтажу необходимо сделать пробный запуск:

Первым делом откройте газовый кран, послушайте все стыки на возможные утечки (можно использовать мыльную воду или специальный прибор). Если утечки обнаружены, то закройте кран и займитесь их устранением.
После проверки всех стыков запустите конвектор. Во время запуска кнопку зажимайте на минуту, чтобы газ проник в камеру сгорания.
После того как горелка зажжется, отрегулируйте работу прибора.

Установка газового конвектора в деревянном доме не отличается от установки в любом другом здании. Пожароопасные элементы находятся внутри конвектора.

Плюсы конверторных устройств

У таких дымоходов много преимуществ, которые оценили по достоинству уже многие. К ним можно отнести:

Простой монтаж. Конвектор подключают к трубе с одной стороны, с другой — к дымоотводу, выводящему наружу.
Безопасная эксплуатация. Через главную дымоотводную трубу продукты горения уходят на улицу, не задерживаясь в помещении.
Польза. Помещение нагревается очень быстро, затрачивая на это совсем немного энергии.
Некоторые покупные модели наделены функцией перекрытия дымоотвода, за счет чего можно регулировать интенсивность отдачи тепла.
Когда устройство изготовлено из качественных материалов, то в его долговечности не приходится сомневаться.

Теплообменник на дымоход своими руками:

Дымоход-конвектор представляет собой полую металлическую конструкцию, которая присоединяется к выходящему патрубку котла или камеры сгорания печи. Его функция заключается в отведении отработанных газов и продуктов сгорания топлива, а также дополнительном обогреве помещения за счёт использования вторичной тепловой энергии.

Конструкцию можно легко сделать самостоятельно, используя базовые навыки работы со сварочным аппаратом и обладая общими знаниями и пониманием принципов работы печного оборудования.

Дымоход-конвектор – составляющая системы печного или котельного отопления в доме или бане, работающая на принципе конвекции.

По сути, это коаксиальная труба, состоящая из двух патрубков, один из которых находится внутри другого. Наружная труба выполняет функцию конвектора и защитного кожуха, который поглощает инфракрасное излучение. Внутренняя часть конструкции служит для отвода отработанных газов и продуктов сгорания, тогда как внешняя предназначена для поступления свежего воздуха для поддержания процесса горения в топочной камере.

Работа такого дымохода основана на принципе конвекции: проходя через внутренний патрубок, горячий дым, газ и водяной пар нагревает металлическую трубу.

Увеличенная площадь металлического кожуха, подобно радиатору, способствует тепловому обмену и нагреву воздуха при прохождении через воздушные карманы. Благодаря большой площади поверхности металла конвектор эффективно передаёт внутреннее тепло воздуху, тем самым обогревая помещение.

Основная цель установки дымохода-конвектора – повышение продуктивности работы котельного или печного оборудования, а также экономия энергоресурсов.

Производители внутрипольных конвекторов, цены

На российском рынке представлен достаточно широкий выбор внутрипольных конвекторов. По отзывам особой популярностью пользуются следующие модели радиаторов:

Правила замены труб отопления в многоквартирном доме вы найдете здесь.

Разброс цен весьма существенный. Можно найти теплообменники по 6 тыс. рублей. Цены на брендовые изделия достигают 60 тыс. рублей. Естественно, что от стоимости зависит и качество материалов. На решетке может быть нанесено анодирование покрытие, которое не стирается со временем. В дорогих моделях более жесткое корыто. Благодаря этому продлевается срок эксплуатации и упрощается монтаж внутрипольных конвекторов.

В стоимость теплообменника также следует включить дополнительные расходы арматуру для обвязки. Вполне вероятно, что потребуются еще и крепежные элементы – в дешевых моделях крепеж недостаточно женский. О том, как выбрать арматуру для обвязки радиатора в системе водяного отопления мы писали здесь.

Расчёт расхода газа из баллонов и длительность работы газового конвектора

Как долго проработает газовый обогреватель на одном баллоне? Этот вопрос волнует многих загородных жителей. Приведём расход Pavel V.

У газового конвектора 3 режима мощности — от 1 до 2.3 кВт. В 50-ти литровый баллон заправляется около 42 л газа, т.к. ёмкость заполняется примерно на 85%, от её полного объёма. В одном литре газа содержится 0.545 кг топлива (если смесь летняя — 50% пропана и 50% бутана) и 0.517 кг топлива (если смесь зимняя — 90% пропана и 10% бутана).

Значит, в 50-ти литровом баллоне, усреднённо, (зависит от вида газа — «летний» или «зимний») 22 кг топлива. Конвектор расходует:

На первом режиме мощности — 100 г топлива в час.
На втором режиме мощности — 200 г топлива в час.
На третьем режиме мощности — 300 г топлива в час.

Итого, конвектор проработает:

1-й режим – 220 часов.
2-й режим – 110 часов.
3-й режим – 73 часа.

Для определения объема остатка газа необходимо взвесить баллон со смесью, вычесть из его массы вес ёмкости и рассчитать остаток топлива в зависимости от его плотности (0.545 кг/л или 0.517 кг/л).

Теплые полы

Владельцы домов используют полы с подогревом водяные своими руками, в двух вариантах.

Теплые полы равномерно прогревают комнату, увеличивают уровень комфортности и не требуют дополнительных затрат энергии, т. к. батареи и контур полов запитан от одного котла.

Самостоятельный монтаж полов вполне доступен владельцам, внимательно изучившим принцип действия и порядок расчета теплого пола. Перед монтажом необходимо определиться и приобрести необходимые материалы и комплектующие для теплого пола. В процессе установки контура четко соблюдать правила и рекомендации специалистов.

В принципе теплый пол можно создать в квартире, которая расположена в многоэтажном доме. Но обычно подключение к системе отопления запрещено. Если же есть разрешение, то для подключения потребуется экспертиза влияния теплого пола на работу системы. Обычно такая конструкция требует установки отдельного насоса и смесительного узла. Эти дополнительные элементы сохранят давление в системе на выходе. В частных домах теплый пол и система отопления в частном доме своими руками неразрывно связаны.

Самые популярные способы установки теплых полов:

Бетонная стяжка. Толщина стяжки не менее 3 сантиметров над трубами.
На пол для утепления укладывается пенополистирол, в нем вручную вырезаются пазы под контур и укладываются трубы. Затем заливается стяжка.
Трудоемкий, но иногда используемый способ в домах с деревянным полом — укладка в деревянные пазы.

Для организации теплого пола применяют, в основном, три вида труб. Самый лучший вариант — металлопластиковые трубы, которые относительно дешевы, легко монтируются и долговечны. Находят применение медные трубы, но они очень дороги, а также трубы из сшитого полиэтилена. В работе неудобны, потому что жестки, но они не боятся замерзания и легко ремонтируются.

Создание из нержавейки

Многие выбирают именно этот вариант, так как тут не нужно обладать специализированными навыками. При монтаже не требуется сварка. Желательно брать пищевую сталь из нержавейки, которая отличается устойчивостью к агрессивным средам, высокой температуре. Материал прослужит длительный срок. Для создания дымохода из нержавейки выполняют следующие шаги:

Для дымоотвода берут толстую нержавеющую трубу, а также лист из этого же материала.
Лист нержавейки прикрепляют к центральной трубе, используя для этого клепки. Лучше всего закреплять крупными волнами.
Остается получившийся конвектор соединить с дымоотводной трубой. Снаружи готовый экономайзер требуется обработать печным лаком.

Подводка газа к конвектору

Перекройте газовый вентиль, находящийся перед счетчиком.

Этот процесс требует особого внимания, в любом помещении, и тем более, когда речь идет о деревянном доме. Тут главное проверить все ли элементы газоснабжения соответствуют описанию сопроводительной документации.

На конвектор прикручиваются шаровые краны с желтой маркировкой рукояти. До момента пуска они должны находиться в закрытом состоянии. К газовому баллону или магистрали необходимо прикрутить шланг или рукав, обязательно проверьте наличие паранитовой прокладки в накидной гайке шланга.

Следующим шагом идет соединение другого конца шланга с краном, установленным на газовом конвекторе. Тут следует тоже проверить, есть ли прокладка. После нужно обжать при помощи накидных ключей все соединения.

Теперь можно открывать газ и краны на конвекторе. При помощи помазка для бритья нанесите раствор пены на все соединения. Убедившись в отсутствии утечек можно переходить к первому пуску.

Первый пуск в доме из дерева производится с открытыми на проветривание окнами.

Что такое газовый конвектор

Сразу нужно отметить, что конвектор – это не разновидность котлов, он работает не только по другому принципу (нагревает не теплоноситель, а воздух в определенном помещении), но и имеет несколько другую область применения. Чаще всего газовые нагреватели используют в небольших домиках, где нет необходимости в постоянном нагреве. Они способны обогреть лишь комнату, где установлены.

Из чего состоит конвектор

Конструкция прибора не слишком сложная, она включает в себя:

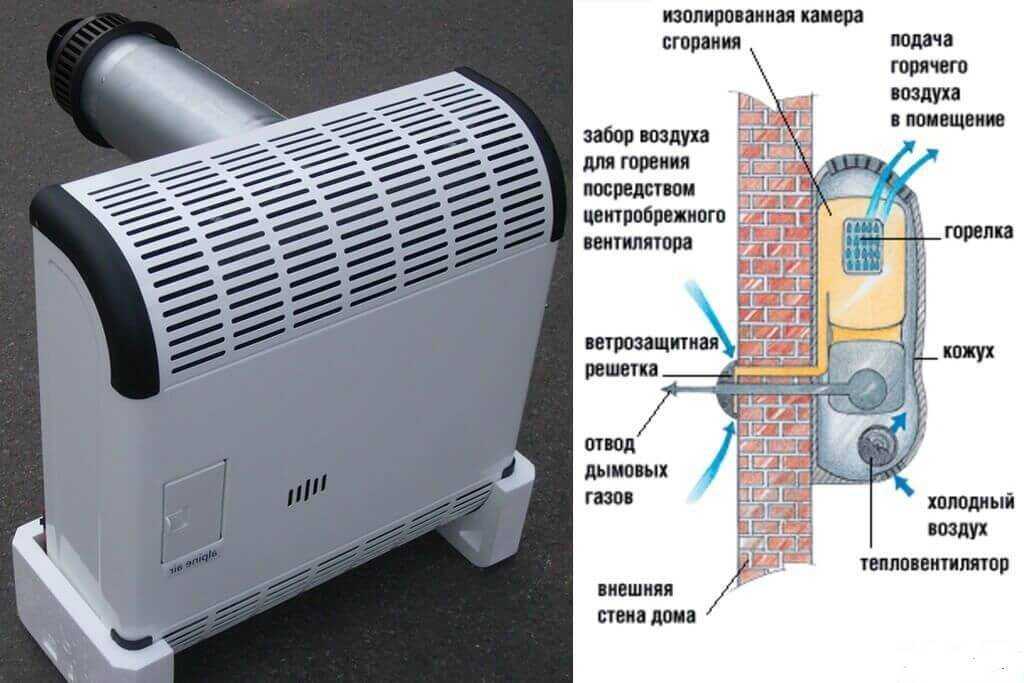

Схема стандартного газового конвектора с вентилятором для принудительной конвекции.

теплообменник, который и нагревает воздух;
программатор – устройство для контроля и поддержания температуры в помещении;
контрольную панель, на которой находятся различные индикаторы;
газовый клапан для контроля подачи газа;
вентилятор, подающий воздух на клапан и теплообменник;
вентилятор, обеспечивающий принудительную подачу теплого воздуха в помещение.

Газовый конвектор – принцип работы

Как видно из схемы, все довольно просто. Конвектор играет роль газовой горелки, холодный воздух под действием конвекции поступает снизу, нагревается и выходит через отверстие вверху.

Работает устройство довольно просто: принцип работы основан на явлении конвекции – теплый воздух при нагревании поднимается вверх и опускается холодный. Газовые модели могут работать как методом естественной конвекции, так и принудительной. В последнем случае для подачи воздуха используется специальный вентилятор.

Преимущества и недостатки

Качество самого прибора, как и его работы, зависят от цены. Выбрав дешевую модель, вы не сэкономите, так как прибор может прослужить вам меньше года. Ремонт в сложившейся ситуации будет нерентабелен. Поэтому преимущества и недостатки мы рассмотрим исходя только из качественных устройств. Итак, плюсы:

экономичность и быстрый нагрев помещения;
простая установка газового конвектора своими руками;
нет необходимости делать систему отопления (водяное);
невысокая цена;
в отличие от электрических аналогов газовые модели не сжигают кислород;
полностью автономный режим работы;
не привязан к электроэнергии (кроме конвекторов с принудительной циркуляцией);
есть возможность подключать нагреватель к газовому баллону.

Но газовые конвекторы не лишены и недостатков:

если используется газ из централизованной системы, то обязательно получить разрешение на подключение устройства;
необходимо пробивать отверстия в стене наружу там, где будет крепиться нагреватель;
немалые габариты;
если вы решите установить несколько конвекторов, то газ придется подводить к каждому из них, причем, только снаружи здания.

Выбирайте модели со встроенным вентилятором. Они имеют большую эффективность, чем аналоги без вентилятора.

Виды конвекторов

Устройства можно классифицировать по их мощности, а также по исполнению. Если с мощностью все понятно: выбирайте тот, который способен обогреть помещение, то с типами исполнения дела обстоят немного сложнее.

Бывают два вида нагревателей:

Настенные модели могут очень удачно вписаться в интерьер.

Напольные – приборы устанавливается на пол, не требуют специальных навыков и умений в монтаже. Такой конвектор может обогреть довольно большое помещение (даже промышленное), но имеет большой вес и требует особое основание.
Настенные – более компактные модели, которые хорошо вписываются в интерьер дома. Зачастую устройства монтируются под окном, чтобы создавать тепловую завесу от проходящего через стекло холодного воздуха. Конвекторы этого типа имеют небольшую мощность, поэтому подойдут лишь для обогрева помещений в домах до 100 квадратов.

Существует еще один подтип нагревателей – встроенные. Они могут устанавливаться в пол или стену, не только не портят интерьер, но и украшают его. По параметрам такие модели не отличаются от настенных. Но устанавливать их сложнее, так как необходимо подготавливать нишу под прибор заранее.

При выборе конвектора также стоит обратить внимание на материал теплообменника. Последний может быть выполнен как из стали, так из чугуна или меди

Сейчас более распространены модели со стальным теплообменником, однако чугунные имеют больший КПД из-за свойств сплава, а также способны прослужить дольше. Единственным их недостатком является большой вес. Медные аналоги эффективные и долговечные, но дорогие.

Все рассматриваемые конвекторы относятся к закрытым. Открытые также существуют, но они берут воздух, необходимый для сгорания газа, из помещения, а отходы попадают в общую вентиляцию. Из-за таких свойств устанавливать нагреватели открытого типа в жилых помещениях крайне не рекомендуется.

Схема внутреннего устройства и материалы

Как было сказано выше, основная задача отопительной системы – прогрев воздуха – решается теплообменником. Поэтому выбор его конфигурации, размера и материала изготовления должен осуществляться особенно тщательно. В первых двух пунктах (конфигурации и размере) существует единство мнений.

Так, наиболее эффективным признается S-образное положение трубок в ребристом радиаторе, которое обеспечивает равномерный прогрев метала и быструю отдачу тела проходящему потоку. Размеры же устанавливаются пропорционально мощности устройства. С материалом изготовления сложнее.

Покупателю или сборщику системы предстоит выбрать из нескольких вариантов, каждый из которых имеет свои преимущества и недостатки.

Наибольшей популярностью пользуются:

Сталь – дешево стоит, быстро прогревается, но и быстро остывает. Подвержена коррозии, а потому относительно недолговечна, в процессе эксплуатации постепенно теряет эффективность.
Чугун – еще одно бюджетное решение, но более перспективное, чем сталь. Чугун хрупок, поэтому монтировать изделия из него следует аккуратно, а большой удельный вес материала предъявляет дополнительные требования к надежности крепления системы на стене. Среди преимуществ чугуна высокая теплоемкость, то есть способность длительное врем отдавать накопленное тепло даже после отключения горелки.
Алюминиевые сплавы – благодаря малой массе, высокой прочности и химической стабильности, способны длительное время надежно функционировать. По теплоемкости практически не уступают чугуну, однако стоят на порядок дороже.
Медь – обеспечивает максимальную теплоемкость, практически не подвержена коррозии, отлично выдерживает перепады температуры и давления, удобна в формовке и монтаже. Однако за такую универсальность придется хорошо заплатить – медные теплообменники самые дорогие из предложенных на современном рынке.

Проанализировав преимущества и недостатки каждого из материалов, можно прийти к выводу, что в газовых конвекторах промышленного производства предпочтительны теплообменники из чугуна и алюминиевых сплавов, так как они обеспечивают оптимальное соотношение цены и качества.

В самодельных устройствах лучше отдать предпочтение алюминиевым сплавам или меди как более надежным и не столь требовательным к навыкам сборщика.

Еще одна дилемма, которую предстоит решить – комплектация системы камерой сгорания открытого или закрытого типа.

Открытая камера забирает холодный воздух непосредственно из помещения, прогревая его и удаляя продукты горения во внешнюю среду. Тем не менее, при ошибке монтажа, недостаточно эффективной вытяжке или в плохо вентилируемом помещении может наблюдаться нехватка кислорода и повышение концентрации угарного газа. Устанавливать конвектор с открытой камерой горения рекомендуют исключительно в нежилом помещении.
Закрытая камера нагнетает внутрь атмосферный воздух через коаксиальный трубопровод. В противоположном направлении по нему движутся продукты горения, которые через стенку трубопровода предварительно подогревают чистый воздух. Такая система надежнее и безопаснее, она компактна и удобна в монтаже. Однако закрытая камера не лишена определенных недостатков – для ее работы требуется электроэнергия, что не всегда удобно в загородных условиях, кроме того, цена конвектора с горелкой закрытого типа всегда выше.

И последняя особенность, которая уже упоминалась выше – наличие тепловентилятора. Тут все просто – чем мощнее вентилятор, тем быстрее прогретый воздух достигнет удаленных помещений и стен, обеспечивая более равномерное распределение тепла. А с ростом мощности вентилятора растет уровень шума и потребление электроэнергии. В мощных устройствах вентилятор также предотвращает перегрев теплообменника, тем самым продлевая срок его службы.

Принцип работы

Несмотря на кажущееся разнообразие технологических типов отопительных систем, их устройство и принцип работы практически идентичны. Так, в конструкции любого конвекторного устройства имеются следующие компоненты:

газовая горелка с запальником, обеспечивающая воспламенение и стабильное сжигание топлива;
теплообменник, прогревающий движущийся воздух и, как правило, ребристый – для увеличения площади рабочей поверхности;
система улавливания и устранения (выброса во внешнюю среду) продуктов горения;
термостат, выполняющий роль температурного клапана – его главная функция заключается в поддержании заданной температуры;
контрольная автоматика, деактивирующая систему в случае возникновения поломок и сбоев;
корпус, который служит основой для размещения основных компонентов, а также защитным механизмом, предотвращающим их взаимодействие с внутренней средой помещения.

Работа всех рассмотренных элементов возможна только в тесном взаимодействии друг с другом. Для того чтобы убедится в этом, рассмотрим динамику процессов, протекающих в системе во время ее функционирования.

Конвекторы настенные газовые имеют следующий рабочий цикл:

Газ, поступающий из магистрали или присоединенного баллона в горелку, воспламеняется запальным устройством и сгорает, нагревая теплообменник.
Поток холодного воздуха, который обычно забирается снизу, проходит через теплообменник, где нагревается. Далее воздух поступает либо сразу к выпускному окну, либо в камеру вентилятора, нагнетающего его в помещение.

Вытяжной коллектор, обычно оснащенный электромотором принудительной вытяжки, улавливает продукты сжигания топлива и выводит их наружу через коаксиальный (двухстенный) патрубок. Тем же путем внутрь поступает атмосферный воздух, кислород которого необходим для поддержания горения.

Это общие принципы, а которых базируется работа любого газового конвектора. Более подробно о нюансах функционирования конкретных элементов и их внутреннем устройстве будет рассказано в следующем разделе.

Тепловая мощность

При покупке газового конвектора следует учитывать площадь обогреваемого помещения. Именно этот параметр является основополагающим при расчетах мощности газового конвектора. Для расчета необходимой мощности есть несколько методик.

Основной расчет ведется исходя из правила: на каждые 10 м2 помещения расходуется 1 кВт тепла. Это универсальная формула, она актуальна в стандартных помещениях с высотой потолков до трех метров, хорошим утеплением и обычным расположением окон и дверей. При необходимости более тщательных расчетов в нестандартных или плохо утепленных помещениях следует обращаться к специалистам.

Процесс монтажа газового конвектора в доме из дерева

Нет ничего проще, чем закрепить конвертор к деревянной стене, для этого вам потребуются:

Саморезы;
Крестовая отвертка;
Крепления (идут в комплекте к конвертору);
Строительный уровень;
Карандаш.

Для начала следует проверить, на каком расстоянии друг от друга находятся петли, за которые вешается газовый конвектор. Чаще всего они достаточно широкие, что позволяет уже на креплениях двигать его влево и право, на расстояние около 5 см.

Замерьте расстояние между центрами посадочных мест, для верхних и нижних петель оно будет одинаково. Перенесите эти размеры на стену, соблюдая нужную вам высоту от пола, чаще всего она колеблется от 10 до 20 см.

В намеченные точки наживите саморезы, и перепроверьте уже с помощью конвектора, совпадают ли расстояния, поднеся его к шляпкам саморезов. Если это так, то можете смело фиксировать крюки к деревянной стене.

Когда крепежи прикручены, положите на них уровень и проверьте наклон относительно горизонта, его можно выровнять, ослабив одно из креплений и слегка приподняв его. Теперь можно вешать газовый конвектор на стену из дерева.
