Инструкция по снятию и замене тэна для стиральной машины lg своими руками

На что обратить внимание при выборе?

Как уже было сказано, грамотный подбор нагревателя – залог успешного ремонта. Лучше всего разобрать стиральную машину и посетить специализированный магазин с извлеченным из корпуса ТЭНом.

В случае, если в вашем городе «напряженка» с комплектующими для стиралок, и заказывать нагреватель придется через интернет, можно подобрать необходимый элемент, обращая внимание на ряд признаков

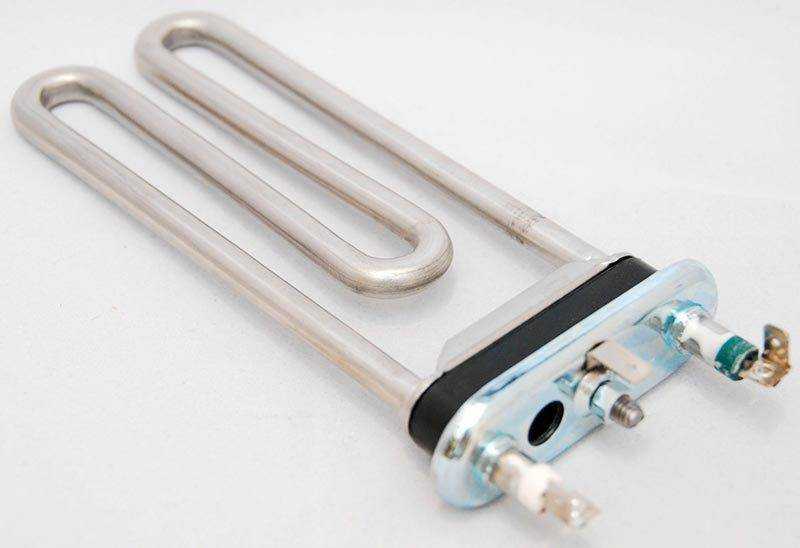

Посадочное место. Это очень важный параметр, так как приобретаемый ТЭН должен «встать» на отведенное для него место. У большинства нагревателей оно одинаковое

Особенными являются ТЭНы, которыми оснащены стиралки, выпущенные 12-15 лет назад.
Примите во внимание оснащенность буртом. Так, если установить вместо нагревателя без него, запчасть, имеющую бурт, ТЭН по прошествии некоторого времени, может просто выпасть из бака в процессе очередной стирки.
Отверстие для подключения датчика

На отдельных нагревательных элементах имеются отверстия под термостат. Так, на замену ТЭНа, не имеющего отверстия, можно установить нагреватель с ним, правда придется применить специальную заглушку. Если ваша стиралка оснащена ТЭНом с температурным датчиком, который ни к чему не подключен, смело можно устанавливать деталь без отверстия.
Размеры. Различают короткие, усредненные и длинные нагреватели. ТЭН больших размеров не встанет на место короткого элемента. Если новый нагреватель меньше прежнего, то поводов для волнения нет, в этом случае удастся его установить.

Мощность
На этом параметре не обязательно акцентировать внимание. Подойдет ТЭН любой мощности, небольшая разница будет лишь в скорости нагрева воды.
Форму
Большинство нагревательных элементов прямые, однако, встречаются и изогнутые ТЭНы

Очень важно учитывать этот аспект.
Покрытие нагревателя. Влияет исключительно на износостойкость и надежность комплектующей

В остальном, покрытие не играет принципиальной роли при подборе.

В некоторых случаях пользователи, желающие подобрать нагревательный элемент для стиральной машины LG, обращают внимание на производителя ТЭНа. Конечно, хочется приобрести качественные комплектующие, и здесь лидерами будут итальянские запчасти Thermowatt

Также внимания заслуживают нагреватели IRCA, оснащенные предохранителем.

Поиск неисправности

Понять, что сломался нагревательный элемент, легко. Если во время слива грязной воды вы прикоснётесь к шлангу, а он будет холодным – нагреватель пора менять. Ещё несколько признаков:

• Ухудшение качества стирки. Даже если вы повысите температуру вручную или замените стиральный порошок, бельё не будет чище.
• Уменьшилось количество потребляемого во время стирки электричества. 80% – именно столько использует стиральная машина-автомат на нагрев воды.
• Устройство отключается самостоятельно или срабатывает автомат защитной электрической аппаратуры. Это случается при заполнении автомата водой. Нужно как можно быстрей отключить машинку от питания и не включать до ремонта.

Внимание
При первых признаках короткого замыкания отключите электроприбор от сети и, если не имеете опыта в устранении подобных неполадок, вызовите электрика. Во многих старых домах нет заземления, риск травматизма высок, поэтому будьте предельно осторожны.. Но указанные признаки – косвенные

Тэн всё равно придётся проверять (если он окажется исправным – потребуется помощь человека со специальным техническим образованием, поскольку налицо проблема с электроникой управления). Контроль проводится по 3 параметрам:

Но указанные признаки – косвенные. Тэн всё равно придётся проверять (если он окажется исправным – потребуется помощь человека со специальным техническим образованием, поскольку налицо проблема с электроникой управления). Контроль проводится по 3 параметрам:

1. На разрыв хромовой спирали. Одна из самых распространённых причин: спираль перегорает, и ток перестаёт по ней переходить. Проверка проводится прозвоном элемента (когда выводы тестера присоединяют к обеим клеммам спирали, а переключатель ставится на отметку «сопротивление»). Стрелка резко соскочила к нулю? Спираль явно перегорела.
2. На пробой корпуса. Опасная неисправность, особенно для жильцов квартир без заземления и в домах с электрической проводкой. При этом ток попадает на корпус, и человеку грозит серьёзный удар током при прикосновении к нему. Присоедините прибор к клемме одним выходом, а вторым – к корпусу.

   Понаблюдайте за стрелкой. Если она держится на нуле – всё в порядке, если отклоняется – элемент требует замены. Переключатель должен стоять на 200 Мом. Проверка проводится на нагретом тэне: подключите к нему питание на несколько секунд, отключите и действуйте.

3. Проверка мощности. Эта манипуляция не так обязательна, но и лишней не будет. Переключите тестер на режим амперного переменного тока. По порядку подключите все элементы к источнику питания. Стрелка, указывающая на 8А, сигнализирует, что всё в норме. Если сила тока уменьшилась – тэн износился до критического состояния.

Снимаем старый

Для смены ТЭНа, старый необходимо снять. Выполняется это следующим образом:

• Корпус машины необходимо разобрать;
• Приводной ремень (если он есть) следует снять, чтобы не мешал работе;
• Провода, идущие к клеммам нагревателя нужно отсоединить (запомнив их месторасположение);
• Отсоединить плюсовой провод от клеммы температурного датчика;
• Центральную гайку крепежа ТЭНа ослабить (не откручивая до конца);
• Протолкнуть шпильку, на которой стоит гайка внутрь корпуса (но аккуратно, чтобы ТЭН не провалился в бак;

• Используя несколько плоских отверток, вынуть ТЭН, стараясь не нанести повреждения стиральному баку.

Перед проведением перечисленных действий, следует определить, где находится нагреватель. После этого, снимается, закрывающая его задняя или передняя стенки машинки. В разных моделях, крышки могут крепиться по-разному, а именно, разным количеством болтов.

Если в машине присутствует приводной ремень, то он снимается при помощи отвертки, которой его следует аккуратно поддеть и затем, он легко вытаскивается. Главное при этом, не поцарапать ремень, иначе он обязательно порвется впоследствии.

Что касается клемм нагревательного элемента, то обычно их четыре. Это заземление, провод от плюсовой клеммы температурного датчика и два питающих кабеля. Первых двух может и не быть, в зависимости от модели машины.

Важно: обязательно следует отключить стиральную машину от электрического питания на период проведения ремонтных работ!

При снятии ТЭНа, возможно возникновение ситуации, когда достать его окажется не просто. Это может произойти из-за деформации резинового уплотнительного кольца, которое от времени твердеет и прикипает к краям нагревателя. В этом случае, следует плоской отверткой аккуратно поддеть его и, помогая рукой извлечь ТЭН. Если уплотнитель непригоден, то и его следует менять.

Коррозия водонагревательного элемента

Почему корпус нагревательного элемента подвергается коррозии и разрушается? Дело в том, что тэн в бойлере снабжен магниевым анодом.

Без него, внутри титана образуется гальваническая пара:

бак — ТЭН

А с магниевым анодом:

ТЭН – анод

Через этот анод все блуждающие токи стекают на ”землю”, постепенно унося с собой какую-то часть корпуса анода. Когда он будет полностью разрушен, эти токи начинают стекать уже по корпусу тэна.

Наросты на ТЭНе образуются не равномерно. Из-за этого разные участки его медной оболочки приобретают разные коэффициенты расширения. В итоге создается поверхностное натяжение, которое разрывает оболочку тэна.

Во многих сервисных центрах, при капитальной поломке бойлера, вам даже могут отказать в гарантии, если не будет чека о своевременной замене анода. В конечном итоге коррозия становится сквозной и перегорает рабочий элемент.

Кстати, при целом аноде, вода из бака может быть немного с запахом. Когда запах исчезнет, это может служить неким признаком разъедания электрода. Современные модели имеют специальные датчики контролирующие состояние анода.

При своевременной замене анода и обязательной чистке, тэн у вас действительно прослужит в несколько раз дольше. Заземление корпуса также увеличивает срок службы тэна минимум в два раза.

Однако многие, почему-то упускают из вида этот момент. Между тем, при интенсивной работе, чистку бойлера рекомендуется проводить хотя бы один раз в год.

Нельзя однозначно сказать, что у некоторых моделей, например Electrolux, Ariston или Gorenje срок службы больше, чем у Thermex или Indesit. Тут все зависит от множества факторов:

количество потребленной воды

средняя температура нагрева этой воды, ее химический состав

как воткнута вилка в розетку (куда приходит фаза, а куда ноль)

есть ли заземление или нет

Признаки неисправности ТЭНа в стиральной машине

Стиральная машина любой марки, будь то Indesit, Ariston или Bosch, обязательно подает сигналы о поломке ТЭНа. Основные признаки неисправности нагревателя:

1. Вода в процессе стирки не нагревается. Если при запуске режима стирки с высокой температурой вода остается холодной, значит, ТЭН не функционирует. Когда процесс стирки доходит до этапа нагревания воды, машинка прекращает работу и выдает ошибку. При этом программы, при которых не нужно нагревать воду, могут работать в обычном режиме.
2. Перед началом нагрева воды техника «выбивает автомат» – отключает прибор, который предохраняет от сгорания электрические линии, идущие после него. Сбой происходит примерно на 10-12-й минуте после запуска программы стирки. Чаще всего это указывает на короткое замыкание спирали, которая располагается внутри ТЭНа.
3. Машинка «выбивает» устройство защитного отключения (УЗО). Неприятность случается сразу после включения техники или непосредственно перед нагревом воды. Некачественная изоляция ТЭНа может вызвать попадание тока на корпус и привести к автоматическому отключению УЗО.

Проверить работоспособность ТЭНа можно с помощью мультиметра

Если в работе машинки наблюдается один или несколько признаков поломки, возможно, нагреватель вышел из строя и требует замены. Точно определить работоспособность ТЭНа позволяет проверка специальным прибором – мультиметром, после чего можно быть уверенным в неисправности и приступать к замене нагревателя.

Своими руками

Замена тена в стиральной машине

Стиральная машина перестала нагревать воду при стирке электролюкс посудомоечная машина подключение . Неисправность в 99% случаев кроется в выходе из строя нагревательного элемента — ТЭНа. Причина поломки — отложения накипи, грязи и т. п. на нагревательном элементе, из за чего ухудшается теплопередача и происходит перегорание спирали ТЭНа. Итак, замена тена в стиральной машине lg, как говорится глаза боятся, руки делают.

ТЭН в автоматической стиральной машине во время работы должен всегда находиться в воде, поэтому установлен сзади бака стиральной машины. Для его замены необходимо:

Удостовериться, что стиральная машина отключена от электрической сети . После снимаем заднюю крышку машины, открутив 4 или больше винта. Тэн наблюдаем под шкивом барабана (или под эл.двигателем в машинах LG с прямым приводом).

Для удобства работы можно снять приводной ремень. Далее снимаем с клемм ТЭНа три провода: два питающих и один заземления, плюс разъем с датчика температуры, если он установлен на ТЭНе.

Ослабляем гайку на центральном винте ТЭНа на 5-6 оборотов и проталкиваем винт внутрь на это расстояние.

При помощи двух плоских отверток поддеваем и извлекаем ТЭН. Эта операция потребует приложения небольших усилий, т.к. уплотнительная резинка ТЭНа может быть сильно сжата при установке ТЭНа и образовавшийся бортик не позволит сразу извлечь ТЭН (характерно для СМА Атлант). Затруднят замену ТЭНа в стиральной машине образующийся со временем слой накипи и других отложений

Извлекать ТЭН из корпуса стиральной машины следует осторожно, дабы не повредить бак. Через отверстие вынутого ТЭНа извлекаем остатки накипи, грязи и т.п

Устанавливать ТЭН лучше той же фирмы, что и снятый, в крайнем случае сравнением размеров уплотнительной резинки убеждаемся, что они одинаковые.

Установку нового нагревательного элемента производим в обратной последовательности — ТЭН плотно вставляется в бак, не промахнувшись мимо направляющей скобы внутри бака, зажимается гайка центрального винта. Сильно зажимать гайку не следует, достаточно закрутить до появления небольшого сопротивления зажатию.

Одеть ремень на электродвигатель и шкив барабана , прокручиванием барабана убедиться, что ремень идет по центру шкива и барабан не трет установленный нагреватель (если промахнулись в направляющую при замене ТЭНа).

Далее подключаем электрические провода, проверяем все еще раз. Запускаем стиральную машину для проверки нагрева воды и отсутствия протечки. Следует учесть, что в некоторых стиральных машинах нагрев включается лишь спустя несколько минут после запуска программы стирки. В бытовых условиях включение ТЭНа удобно контролировать по электро-счетчику.

Закрываем заднюю крышку и ставим машину на место.

Процесс замены ТЭНа в стиральных машинах в передним расположением аналогичен вышеописанному, только для доступа к нему придется разобрать всю переднюю часть корпуса машинки.

Замена тэна в стиральной машине. процесс которой описан выше, не является руководством к действию — ремонт стиральных машин лучше доверять специалистам! В следующей статье мы расскажем, как поменять подшипник в стиральной машине.

Ремонт помпы стиральной машины можно посмотреть здесь

Как снять ТЭН?

В три приёма:

Откручиваем гайку , находящуюся по середине фланца и сгоняем её до конца резьбы.
С резьбы гайку не снимаем.

Молотком ударяем по гайке, утапливая резбовую часть до упора гайки во фланец.
Этим мы сдвигаем второй (распорный) фланец и освобождаем резинку ТЭНа от распирания.

Тянем ТЭН наружу любым удобным способом.

Это, как правило, непростая процедура, потому что ТЭН как минимум оброс накипью и «прикипел» к фиксирующей скобе (внутри бака), а как максимум взорвался или разрушился как-то по другому и теперь сопротивляется выниманию «изо всех сил»

В общем, удачи вам и осторожности в этом реально трудном деле. И перчатки рабочие не забудьте надеть!

ТЭН извлечён?

Теперь пред Вами стоит задача подобрать новый?

Причины и признаки поломки детали

В зависимости от качества детали и условий эксплуатации срок службы ТЭНа составляет от 2-х до 10-ти лет.

Причинами выхода его из строя становятся:

• брак при производстве;
• образование толстого слоя накипи, который затрудняет теплоотвод;
• неправильный выбор нагревателя или термодатчика при замене;
• повреждение металлического корпуса детали;
• резкий скачок напряжения в сети, который приводит к перегоранию токопроводящей проволоки.

Если ТЭН исправен, но не греет воду, то проблема может заключаться в поломке термодатчика, защитного реле или электронного блока управления машины. Для защиты ТЭНа и электронного блока СМА подключают к стабилизатору напряжения или реле, которое отключает прибор от сети при резком превышении номинальных параметров.

Основные признаки неисправности – это отсутствие нагрева воды или слишком низкая для установленной программы температура стирки. При повреждении корпуса нагревателя может возникать короткое замыкание, которое приводит к выключению автомата на счетчике.

Если температурный режим не соответствует программе, то стиральные машины LG с дисплеем выдают код tE (от «temperature error»). СМА без электронного табло сигнализируют о проблеме миганием или непрерывным горением всех температурных индикаторов. Как правило, ошибка tE появляется через несколько минут после начала стирки.

При появлении ошибки tE работа машины останавливается, поэтому если стирку необходимо продолжить, следует выбрать режим в холодной воде (при наличии признаков повреждения корпуса ТЭНа включать агрегат запрещено).

Возможные причины поломки

Если при касании стекла на люке в процессе стирки оно остается холодным, значит, вода не нагревается до нужной температуры. В большинстве случаев причиной служит поломка нагревательного элемента.

Среди основных факторов, влияющих на выход ТЭНа из строя, можно выделить следующие.

1. Плохое качество воды. Жесткая вода при нагревании образует накипь. Так как ТЭН во время стирки постоянно находится в воде, частицы накипи оседают на нем. Большое количество примесей и ила в воде также пагубно влияют на состояние нагревателя. При большом количестве таких отложений на наружной части ТЭН выходит из строя и ремонту не подлежит.
2. Разрыв электрической цепи. Во время длительной работы машинки изнашиваются не только детали, но и проводка внутри агрегата. Провода, с помощью которых подсоединяется ТЭН, могут быть перебиты барабаном в процессе его вращения. Повреждение провода можно определить визуально, после чего заменить испорченный на новый. Замены самого нагревательного элемента в этом случае можно избежать.
3. Плохая работа электросетей. От внезапного отключения электричества или резкого перепада напряжения проводящая нить внутри ТЭНа может не выдержать и просто перегореть. Определить эту неисправность можно по черным пятнам на поверхности нагревателя. В случае поломки такого характера запчасть ремонту не подлежит и для дальнейшей работы техники необходима его замена.

Проверка без измерений

Помимо измерений, можно проверить ТЭН другими способами:

При наличии на корпусе черных точек — устройство имеет пробои, и его необходимо заменить. Для определения наличия или отсутствия точек необходимо будет удалить с нагревателя накипь

Сделать это можно при помощи замачивания его в крепком растворе лимонной кислоты.
Если для разбора машины нет видимых причин, можно обратить внимание на счетчик электроэнергии. Включите машину в режим, когда она задействует всю свою мощность, посмотрите, как изменяются показания счетчика

Если скорость его подсчета увеличилась — ТЭН в рабочем состоянии.
Перед прозвонкой внимательно осмотрите устройство: если где-то заметны вздутия, царапины, трещины или другие повреждения — ТЭН следует менять.
Есть вариант, при котором можно проверить деталь на наличие обрывов без использования тестера. Для этого потребуется контрольная лампа электрика. Ее можно сделать самостоятельно или приобрести в специализированных магазинах.

При установке ТЭНа назад нужно действовать аккуратно, и тщательно проследить за тем, чтобы он попал в свои крепления. Если установить нагреватель неверно, он может оказаться выше необходимого уровня, и при работе машины будет касаться бака. Это приведет к поломке не только нагревателя, но и барабана. Не забывайте и про верное его подключение — все провода должны быть на своих местах.

Слив воды и разборка водонагревателя

И так, когда определились, что вскрывать все-таки нужно, первым делом отключаете питание, вытащив вилку с розетки. Затем сливаете с титана воду. Для этого перекрываете краны подачи горячей и холодной воды.

Откручиваете шланг холодной воды, подставив подходящую емкость для слива.

Если вода не течет со снятого шланга, это говорит о воздушной пробке. Нужно ее убрать. Для этого достаточно немного ослабить гайку в месте подключения патрубка горячей воды к трубе.

Далее открываете предохранительный клапан и спускаете воду через него. Если клапан вдруг оказался забит, то придется скрутить вентиль целиком. Вода сплошным потоком пойдет из бойлера.

После слива, полностью скручиваете с титана оба вентиля (горячий+холодный), чтобы вскрыть нижнюю крышку и получить доступ к тэнам.

Есть современные модели, где нижняя крышка идет разборной и чтобы ее снять, не обязательно трогать вентиля. Она идет в виде пластиковой вставки закрепленной на нескольких винтах.

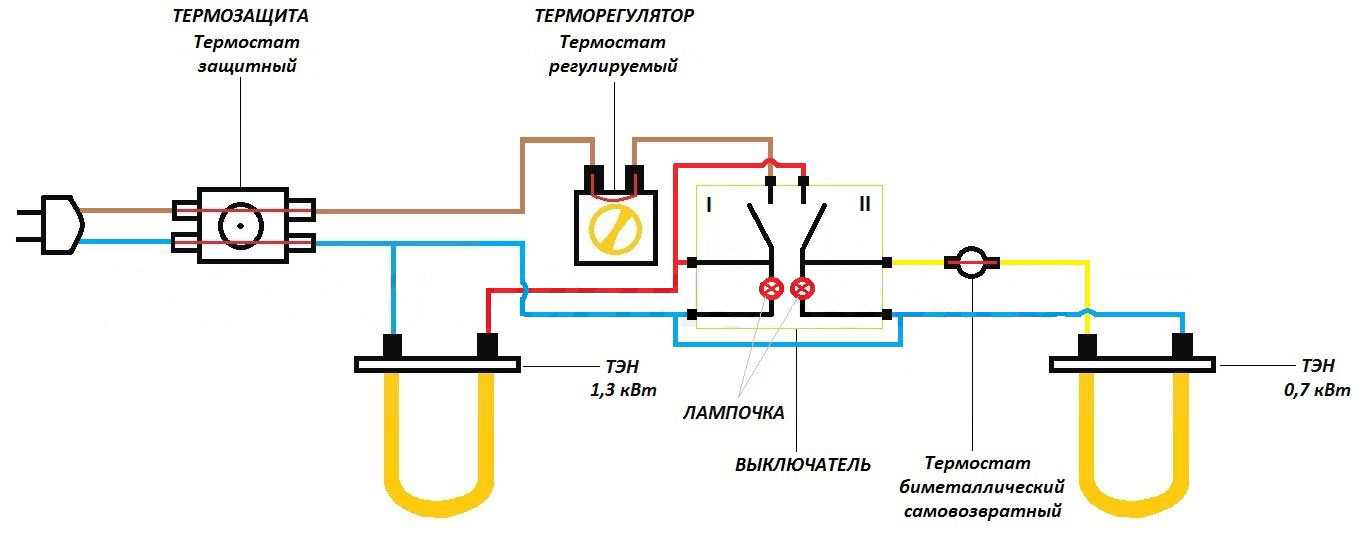

Отсоединяете провода питания, предварительно запомнив или пометив маркером, какой куда подключен. А еще лучше нарисовать схемку. Как правило, все провода цветные и сделать это будет легко. Иначе в такой куче проводки можно и запутаться.

Не хотите ничего рисовать, тогда элементарно сделайте пару фотографий на сотовый телефон. Будете точно знать расположение всех элементов и проводов.

После этого откручиваете по периметру гайки или винты крепления самого тэна.

Откручивать можно в любой последовательности, а вот закручивать их необходимо также, как головку двигателя или колеса на авто, то есть крест накрест.

Если вы сразу же прикрутите какую-то гайку до упора, это приведет к искривлению фланца и не будет необходимой плотности прилегания. Следовательно, прокладка держать не будет и появится течь.

Аккуратно вытаскиваете греющий элемент наружу. Он весь будет в ржавчине, а от магниевого анода, кроме тонкой прогоревшей железки и вовсе может ничего не остаться.

Что нужно знать перед ремонтом?

Чтобы проведение ремонтных работ по замене нагревающего элемента прошло максимально просто, а в процессе не возникло непредвиденных ситуаций, желательно подробнее ознакомиться с его расположением и причинами выхода из строя.

Место расположения устройства

У многих стиральных машинок разных брендов и производителей ТЭН располагается внизу. Для проведения ремонтных мероприятий или замены детали на новую придется снимать корпусную крышку машинки.

От конструкции каждой отдельной стиралки зависит, откуда удобнее добираться до греющей детали — с фронтальной части или с задней. Этот вопрос домашний мастер решает самостоятельно исходя из личных удобств и предпочтений.

Посадочный отсек для ТЭНа практически у всех современных стиралок одинаковый. Если машинка имеет солидный возраст, от 12 лет и старше, это место может отличаться по размеру и форме. Поэтому нужно заранее определить его габариты и подобрать четко соответствующую этим показателям деталь

В отдельных моделях греющий элемент располагается сбоку и для проверки или устранения неполадок требуется демонтировать боковую стенку.

Причины выхода ТЭНа из строя

Главные причины, по которым деталь выходит из строя и теряет работоспособность, сводятся к двум позициям.

Первая – это заводской брак. Он встречается нечасто, однако, застраховаться от неприятности такого плана невозможно.

Даже приобретая технику класса люкс последнего поколения можно наткнуться на бракованную модель. Если машинка находится на гарантии, вопрос решается очень просто — производитель бесплатно меняет нерабочий ТЭН на аналогичный, но полностью исправный.

Отдельные модели греющих элементов подлежат ремонту, но большинство придется менять сразу на новые, так как производитель не предусмотрел возможности их восстановления

Вторая среди главных причин – это накипь. Именно она оседает на металлическом корпусе, негативно воздействует на греющий элемент и в итоге лишает его работоспособности.

Низкая теплопроводность накипи мешает прибору передавать выработанное тепло воде, а он сам при этом начинает перегреваться, испытывает повышенную нагрузку. В конце концов, просто сгорает, не выдержав такого объема тепловой энергии.

В домашних условиях очистить ТЭН от накипи можно разными способами. Однако, если гарантийный срок еще не истек, разбирать машинку самостоятельно не желательно. Если потом вдруг случится серьезная поломка, чинить по гарантии ее не будут ввиду нарушения заводской целостности корпуса

Помимо этих негативных явлений, накипь создает на поверхности модуля условия для образования коррозии. Со временем это приводит к нарушению целостности его металлической оболочки.

Прибор, потерявший герметичность, становится уязвимым для внешнего воздействия и риск возникновения короткого замыкания, возгорания и прочих пожароопасных ситуаций существенно увеличивается.

Вывести греющий элемент из строя может использование неправильных моющих средств, например, порошков для ручной стирки, или постоянное превышение объема порошка на одну процедуру.

В результате неразумных действий пользователя на поверхности детали образуется плотная непроницаемая пленка из мыльного концентрата. Она создает преграду для нормального теплообмена, провоцирует перегрев ТЭНа и ведет к его последующему прогоранию.

Чтобы этого избежать, предстоит правильно ухаживать за машинкой, используя средствами против накипи для стиралок.

Регулярное использование Калгона в процессе стирки предохраняет нагреватель от образования накипи и улучшает общую работоспособность стиральной машины

Если вы не хотите использовать дорогие покупные средства для чистки стиралки, рекомендуем ознакомиться с лучшими способами чистки с использованием подручных средств.

Как диагностировать неисправность?

Для распознавания неисправности необязательно разбирать стиральную машинку и тестировать нагревательный элемент мультиметром.

О проблемах скажут следующие сбои, появившиеся в работе:

• вода при стирке не нагревается до запрограммированной температуры;
• машинка набирает воду, но быстро прекращает стирку или полностью выключается спустя 5-6 минут;
• почти сразу после активации агрегата в доме или квартире выбивает электрические пробки;
• в помещении во время работы чувствует неприятный, горелый запах;
• качество стирки заметно ухудшается;
• корпус при прикосновении бьет током.

Если хоть одна из перечисленных проблем выявлена, менять или ремонтировать ТЭН нужно как можно быстрее.
