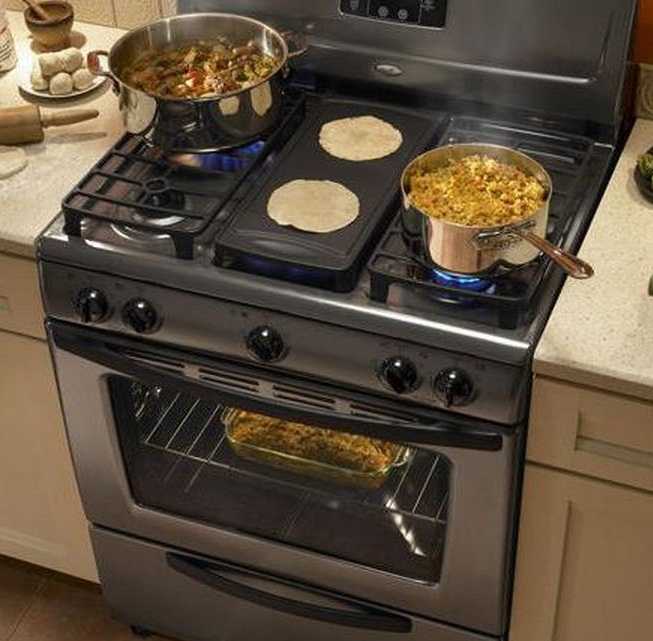

Как обычную газовую плиту встроить в столешницу?

Нюансы подключения к газовому баллону

Если в городах и крупных селах жилые дома и квартиры подключают к природному газу, то в деревнях и дачных поселках нередко используют баллоны со сжиженным топливом. Это объясняется тем, что вблизи от поселений не проложена газовая магистраль.

Этапы подключения варочной газовой панели к баллону те же, что и при обычном подключении к трубе. Отличие состоит в том, что при использовании баллонов дорабатывают приборы, чтобы процесс горения происходит более эффективно.

При подключении баллона наблюдается повышенное давление, из-за чего возникает недостаток кислорода. В результате – несвойственное для горения газа желтое пламя и большое количество копоти. Проблему можно решить, заменив сопла, предназначенные для природного газа – метана, на аналоги для СУГ.

Часто набор жиклеров для сжиженного газа входит в комплект новой варочной поверхности. Если они отсутствуют, то необходимо приобрести отдельно в специализированном магазине

Процесс замены жиклеров прост, инструкцию можно найти в руководстве по установке прибора.

Все работы по доработке оборудования производятся при отключенном баллоне – его присоединяют в последнюю очередь.

Что еще нужно помнить при подключении варочной поверхности панели к СУГ?

Галерея изображений

Фото из

Место установки баллонов с газом

Газовый редуктор для подключения

Шланг для соединения баллона с варочной панелью

Кран для блокировки подачи топлива

При использовании нескольких баллонов применяют соединительную рампу, которая снижает испаряемость топлива и уменьшает риск замерзания его в редукторе.

После монтажа всех элементов необходимо проверить работу варочной панели. Сначала тестируют на герметичность с помощью мыльного раствора. Затем откручивают вентиль на баллоне и производят регулировку редуктора. Если пламя желтое или много копоти – необходимо понизить давление, немного прикрутив вентиль.

И напоследок следует пригласить сотрудника Облгаза, чтобы подтвердить и зарегистрировать факт подключения нового оборудования. В дальнейшем обслуживание будет производить соответствующая организация.

Подготовка инструментов

Для самостоятельного монтажа встраиваемой техники потребуется следующий инструментарий:

Строительный уровень — нужен для того, чтобы безукоризненно ровно зафиксировать варочную поверхность;
измерительный прибор и карандаш — пригодятся для разметки столешницы;
электрический лобзик для «раскроя» отверстия;
крепежные элементы — подбираются, исходя из модели техники;
сертифицированный стальной шланг (длиной до 3-х метров) — незаменимый элемент при подведении газа;
газовая обмотка — предотвратит утечку топлива в месте соединения шланга с газопроводом;
силиконовый герметик — обезопасит мебель от разрушения влагой и поражения грибками.

Обратите внимание: установка газового оборудования должна быть согласована с контролирующими органами, которые обязательно проверяют качество проделанной работы.

Перечень необходимых материалов и инструментов

Устанавливать, а потом подключить технику своими руками можно, но надо четко соблюдать то, что указано в инструкции. При отсутствии определенного опыта стоит обратиться к специалистам, которые знают, как установить варочные поверхности. Иначе могут возникнуть проблемы с проводкой или техника сломается.

Есть модели, которые используются отдельно от духовых шкафов. У них собственная система управления. Такие панели и духовки можно ставить отдельно друг от друга.

Для установки понадобятся следующие инструменты:

рулетка;
дрель;
ручной фрезер или электролобзик;
отвертки;
строительный уровень, маркер;
метровая доска, угольник;
линейка;
алюминиевая лента или уплотнитель-самоклейка;
нитролак или силикон;
саморезы;
зажимы;
разводные ключи;
шланг для газового оборудования;
газовая обмотка.

Список может меняться, все зависит от типа варочной панели и особенностей подключения. Последние три вида инструментов не нужны, если устанавливается электроплита. Если сборку выполняют в уже готовое отверстие, то для крепления оборудования к столешнице лобзик и фрезер не понадобятся. В этом случае в магазине подбирают модель по заранее известным габаритам.

Правильные замеры — залог безупречной работы панели и безопасности эксплуатации

Особенности размещения

Кухонная плита, подлежащая встраиванию, может неразрывно связываться с духовым шкафом (последний занимает место строго под панелью) либо устраиваться особняком, независимо от печи (элементы управления принадлежат лично ей, а не объединяются с духовочными). От того, с каким типом приходится иметь дело, напрямую зависят возможности расположения — приборы совмещенных моделей, за редким исключением, имеют единый источник питания, плюс ко всему, их связывает сеть проводов. В первую очередь устанавливается духовка, как главный носитель управляющих органов (агрегат выравнивается при помощи строительного уровня).

Автономные варочные панели, которые активно теснят встроенные комплекты, обычно вписывают в центральный «остров» или врезают в столешницу гарнитура.

Минимальная толщина столешницы под встройку плиты составляет 38 миллиметров. Материал должен хорошо отводить влагу и выдерживать рост температуры хотя бы до 100 градусов.

Если прибор поддерживает автоматический розжиг, рядом с ним должна находиться розетка. Правила установки запрещают располагать какую бы ни было плиту поблизости с мойкой, чтобы капли воды не оказывались на раскаленной поверхности. Тесное соседство с холодильником — тоже негласное табу: стенки агрегата будут то и дело подвергаться тепловым атакам.

Врезка в столешницу: замеры и раскрой

Прежде чем вырезать технологическое отверстие, стоит изучить документацию, представленную производителем. У фирменных варочных панелей в ней подробно прописан процесс разметки, дан шаблон или размер пропила. Для работы с деревом стоит подготовить электролобзик и дрель со сверлом. После вычерчивания контура, по его углам высверливаются отверстия, превосходящие ширину режущего полотна, в них погружается пилка нужной длины.

Самый простой способ формирования контура – прикладывание панели к столешнице. Карандашом обводятся контуры, после чего выполняется пропил. Более сложный вариант потребует расчета центра, от которого будут прокладываться оси для точной посадки газовой варочной платформы.

Установка варочной поверхности Gefest СН 1210

При установке стола, конечно же, необходимо учесть наличие и размеры подводящих газовых и электрических коммуникаций.

Рис. 4. Вид варочной поверхности снизу с электрошнуром и выходом для подключения газового шланга

Разметка столешницы под варочную поверхность

Начинаем всё опять же с разметки, карандашом очерчиваем контур проёма на столешнице в соответствии с рисунком 5.

Статья в тему: Тумба под телевизор как выбрать

Что нужно учесть при разметке контура под варочную поверхность Gefest СН 1210

При разметке нужно учесть ( рисунок 5) :

При установке варочной поверхности необходимо обеспечить минимальные воздушные зазоры согласно рисунку 7.

Рис. 7. Минимальные воздушные зазоры

Вырезаем контур для установки варочной поверхности

В процессе выпиливания придерживаем удаляемую часть столешницы снизу, чтобы избежать преждевременное её падение и скол декоративного покрытия. Дополнительных вентиляционных отверстий не требуется.

Рис. 8. Вырез под варочную поверхность готов

Устанавливаем крепежные кронштейны

Размещаем и закрепляем крепежные кронштейны так, чтобы верхняя кромка кронштейна была на одном уровне с поверхностью столешницы.

Чтобы избежать растрескивания столешницы, не заворачивайте саморезы, не просверлив предварительно отверстия диаметром от 2,5 до 3-4 мм.

Рис. 9. Установка крепежных элементов

Кстати, очень простой и удобный способ монтажа варочной поверхности, до этого столкнулись с более «геморройным» способом.

Рис. 10. Крепление варочной поверхности с помощью скоб к боковинам ДСП корпуса для духовки

По краю внутренней стороны стола приклеиваем уплотнение стола для плотного и герметичного прилегания, уплотнение аналогично применяемому для монтажа мойки.

Далее аккуратно вставляем варочную поверхность в проем и закрепляем четырьмя шурупами с шайбами.

Чем индукционная варочная панель лучше других

Преимущества и недостатки индукционной варочной поверхности в сравнении с газовой, электрической панелями. Экономика использования индукционной панели. А знаете ли Вы, что есть варочные поверхности совмещенные с вытяжкой?

Подсоединение газового шланга

Подсоединять газовый шланг должны специалисты, не забывайте об этом!

Для монтажа мы купили сильфонный шланг, диэлектрическую муфту и набор для монтажа.

Рис. 11. Всё, что мы первоначально купили для подсоединения газовой варочной поверхности

Рис. 12. Состав набора для монтажа

Требования по подсоединению газового шланга

При подсоединении должны быть соблюдены следующие требования:

Проверить герметичность соединений в соответствии с технологическими инструкциями газоснабжающей организации.

Сильфонный газовый шланг

Сильфонный газовый шланг более безопасен и долговечнее резиновых газовых шлангов, есть упоминания о сроках службы до 25 лет.

Производят сильфонные шланги из нержавеющей стали, на концах шланга штуцера с резьбой с паронитовыми прокладками. Шланг легко изгибается, выдерживает давление до 6 атмосфер и температуру от -50 до +200 градусов С.

Но вот незадача, оказалось, что сразу сильфонный шланг нельзя подсоединить к газовой трубе и не установить диэлектрическую муфту, опять же пришлось идти в строительный магазин и купить соединительную муфту. Газовики проверили — всё надежно и утечки газа нет.

Рис. 13. Оказалось невозможно сразу соединить сильфонный шланг с газовой трубой с помощью штуцера, нужна муфта

Рис. 14. Сильфонный шланг подсоединён с использованием соединительной муфты

Рис. 15. Сильфонный газовый шланг через штуцер соединяем с подводом газа к варочной поверхности. Чуть дальше вида пластина с помощью которой варочная поверхность зафиксирована к вырезу в столешнице

Рис. 16. Варочная поверхность установлена

Рис. 17. Газовая труба и сильфонный шланг спрятаны за коробом

Смотрите видео о результатах установки газовой варочной поверхности

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.
Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.
Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.
Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.
Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения

Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная
Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.
Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект
Установка зажимов производится снизу, после чего корпус оказывается зафиксированным

Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Оценка габаритов

Перед тем, как встроить плиту в кухонный гарнитур, важно определиться с размерами, а также подготовить необходимые материалы и инструменты. Что касается размеров, то сейчас в продаже чаще всего встречаются варочные поверхности, у которых 4 конфорки

Плиту нужно замерить, но есть средние показатели:

высота панели – 3-10 см;
длина – 50-60 см;
ширина – 45-50 см.

Размеры плит у разных производителей примерно одинаковы. Для газовых «встроек» характерна ширина 50-52 см, электрические предстают в слегка расширенном формате — 60 см. Высота у обоих видов общая — 85 см для зависимых моделей и 3-10 см для отдельных панелей. В случае с варочной поверхностью строжайшему учету подлежит еще и глубина: она колеблется в пределах 45-55 см, определяясь числом конфорок.

Комплекты «плита духовой шкаф» обязательно должны уравниваться с плоскостью столешницы. Боковые поверхности стола рекомендуется оснастить металлическими рейками — такая мера существенно продлит жизнь кухонной мебели.

Измерения проводятся привычным способом, путем замера длины и ширины техники. Многие компании помогают упростить процесс, прилагая удобный шаблон, вырезанный в полном соответствии параметрам агрегата: все, что требуется от установщика — обвести контуры трафарета.

При разметке гарнитура важно предусмотреть такой фактор, как тепловая изоляция — в противном случае велик риск испортить мебель от постоянного перегрева. Чтобы организовать качественную вентиляцию, необходимо отступать от стен и всех краев столешницы примерно 10-15 сантиметров

Минимальное расстояние от кромки стола всегда прописывается в инструкции к плите, его позволительно несколько увеличить, но ни в коем случае не сократить.

Если вам не удается оградить гарнитур от перегрева должным образом, или дистанция до стены оказывается меньше нормативного значения, на помощь придет теплоизолирующий материал вроде фольгированного гипсокартона.
