Как установить газовую варочную панель и электрический духовой шкаф

Как правильно подключить духовой шкаф и варочную панель

Электрическую цепь для подключения духового шкафа и варочной панели оснащают распределительными устройствами:

1. УЗО. Устройство защитного отключения — рекомендованный способ защиты от утечки.
2. Предохранители с плавкими вставками.
3. Резьбовые автоматические предохранители.
4. Линейный защитный автомат типа «‎B» или «‎C».

Технику подключают к сети кабелем типа H05VV-F с ПВХ-изоляцией и подходящим поперечным сечением, которое зависит от модели прибора. Параметры подключения указаны в типовой табличке руководства пользователя и на фронтальной раме духового шкафа при открытии дверцы.

При подключении газовой варочной панели к системе газоснабжения:

1. Подключение производит только квалифицированный технический специалист. Он обязан иметь допуск соответствующего предприятия газоснабжения.
2. Место подключения газа располагают так, чтобы запорный вентиль был доступен и виден.

Все газовые конфорки Miele имеют коническую резьбу ½ для подключения двумя способами:

• стационарным;
• гибкой подводкой с максимальной длиной в 2000 мм.

Гибкая подводка и сетевой кабель не должны соприкасаться с горячими элементами плиты. Это создает опасность для жизни и здоровья пользователя. По завершении подключения производится проверка всех конфорок:

• при слабом горении — пламя не гаснет при резком повороте переключателя из режима сильного пламени;
• при сильном горении — пламя горит с ярко выраженной серединой.

Типичные ошибки при подключении

1. Использование кабеля неподходящего сечения или типа. Следует использовать только рекомендованный ПВХ-изолированный кабель 05VV-F.
2. Подключение прибора к сети без заземления. Приводит к угрозе поражения электрическим током.
3. Использование переходных устройств, переделанных вручную штепсельных вилок.
4. Подключение духового шкафа и варочной панели без специальных знаний. Неправильный расчет сечения кабеля и несоблюдение правил безопасности создают риск для жизни и здоровья. Монтаж должен быть произведен квалифицированным специалистом-электриком.
5. Соединение проводов на «‎скрутке». При необходимости используют винтовые клеммники.
6. Самостоятельное подключение к газоснабжению.

Для подключения применяют отдельный автомат УЗО. Кабель после встраивания прибора не должен соприкасаться с подвижными деталями кухонных элементов, подвергаться механическим нагрузкам.

Как выбрать?

Чтобы сделать выбор правильно, надо учитывать не только описания конкретных моделей, но и другие нюансы. Самые узкие духовки (до 0,45 м и менее) подойдут для семей из двух или трех человек. Однако они не позволят запекать крупные порции. Предпочтение в большинстве случаев следует отдавать моделям классической ширины. А наиболее широкие версии нужны тем людям, кто часто и много готовит. Традиционно большинство газовых духовок оснащается откидывающимися дверками. Подобное решение удобно. Но его стоит выбирать только в том случае, когда перед кухонным прибором будет достаточно свободного места.

Исходя из отзывов большого числа потребителей, можно уверенно заключить, что хорошая газовая духовка:

• подсвечивается изнутри;
• имеет защиту от детей;
• автоматически отсекает поступление газа, если пламя гаснет;
• разжигает газ при помощи электрического импульса;
• позволяет использовать нагрев пищи сверху и снизу как вместе, так и по отдельности;
• имеет таймер (отключающийся автоматически или подающий звуковой сигнал).

Установка и подключение газовой духовки

Устанавливают газовый духовой шкаф по принципу, аналогичному тому, как с электрическим прибором. Нишу встроенной техники готовят так же. Таким же образом делают отступы от стен.

Отличия при подключении связаны с источником, от которого работает шкаф.

Приборы, работающие на газу, подключены к газовой магистрали с помощью гибкого шланга. Основное правило при этом – правильно обеспечить полноценную герметизацию мест соединений.

Как уже говорилось, что газовую установку лучше не устанавливать своими руками, если у вас нет соответствующего опыта, поэтому лучше обратитесь к специалистам.

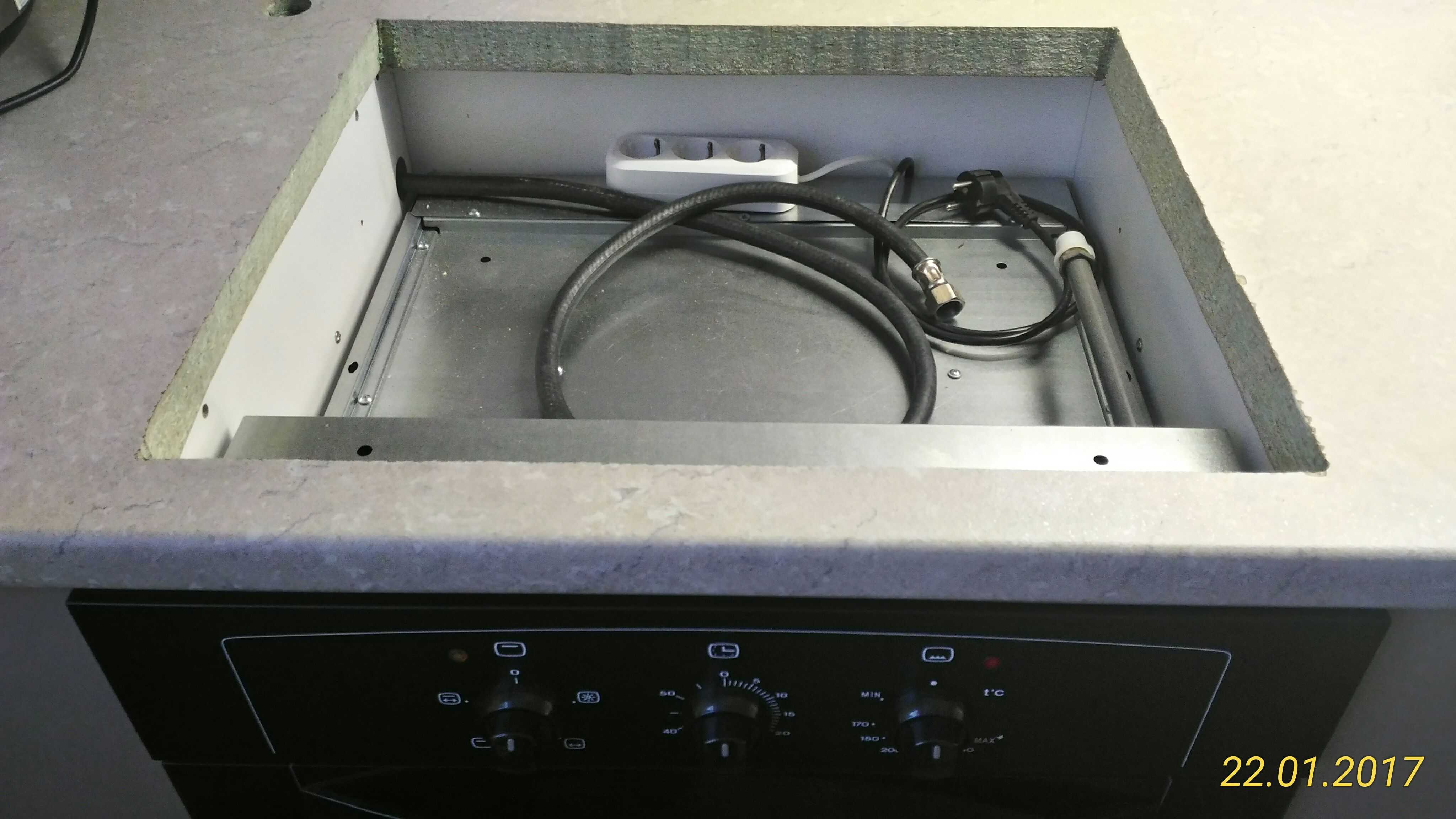

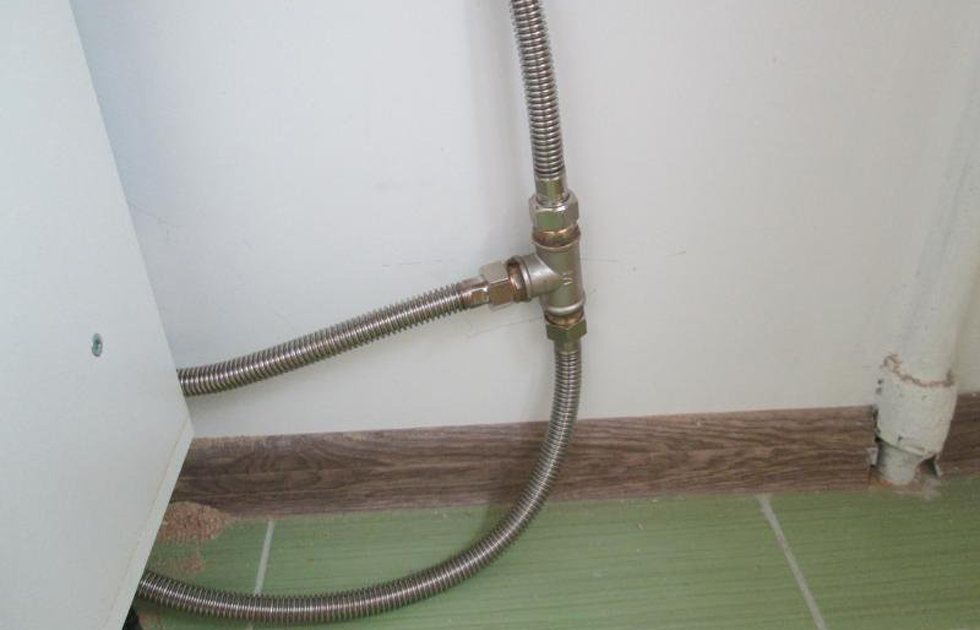

При одновременном подключении к газовой трубе духовки и варочной панели, потребуется две ветки с разными кранами остановки подачи газа. Затем потребуется поставить за краном диэлектрическую прокладку, которая будет нужна для разрыва сети. Чтобы прибор соединить с центральным газоснабжением, нужна медная или стальная трубка или же сильфонный шланг.

В данном случае, трубу нужно поставить рядом с духовым шкафом, рекомендуется брать ½ дюймовую трубку с наружной резьбой. Газовые выводы большинства духовок предназначены именно под эти параметры.

Если вы используете сильфонный шланг, убедитесь, что он не касается движущих предметов, не допускайте его пережимов.

базовыми

После установки варочной панели и духовки нужно правильно настроить их работу, чтобы они работали как можно дольше. Потребуется отрегулировать максимально допустимый огонь горелки, контакты термопар, которые входят в запирающий клапан газоконтрольной системы приборов.

Алгоритм подключения газового прибора выглядит таким образом:

• Для начала следует включиться в общую систему. В месте, где на ответвлении газового провода располагается отсекающий кран, установите специальный тройник. Под резьбу дополнительно нужно положить достаточный слой пакли или ленточной обмотки, предварительно ее покрывают графитной смазкой или краской. К обоим отверстиям тройника нужно прикрутить сильфонные металлические шланги. И на каждый такой «рукав» требуется установить по одному крану с желтыми ручками.
• Присоедините духовой шкаф. Духовка к одному из шлангов подключается посредством накидной гайки с резиновой подкладкой, которую заранее нужно будет обильно смазать солидолом. А вторая подводка нужна для установки варочной поверхности.
• Проверяем герметичность. Когда вы закончите подключать духовку к газопроводу, обязательно проверьте, насколько надежно все соединено, чтобы не допустить неплотность газовой утечки. Проверку осуществляют просто – с помощью мыльного раствора, которым нужно обработать все стыки, а затем откройте газовые краны. Если шланги пускают так называемые пузыри, значит, на этих участках резьба прилегает плохо. Такие узлы нужно разобрать и установить заново, соблюдая все правила.
• Когда все соединения выполнены правильно, встраиваемую духовку ставят в нужную нишу, и затем фиксируют с помощью шурупов.

Как видите, при желании установить и подключить своими руками новую духовку или варочную панель можно. Проще всего это сделать, если она работает от электрической сети. А вот газовые приборы своими руками устанавливать рекомендуется лишь тогда, когда вы имеете опыт работы с подобными приборами. А вот новичкам лучше обратиться к специалистам по установке.

Правила размещения

В газовых плитах используется горючий природный или сжиженный газ. Это оборудование повышенной опасности. Поэтому СП 402.1325800.2018 определяет требования не только к помещениям, но и к месту установки:

• деревянные неоштукатуренные стены или конструкции из других горючих материалов изолируют негорючими материалами;
• изоляция должна выступать за габариты прибора: с каждой стороны — не менее 100 мм, выше — не менее 800 мм;
• минимальное расстояние между прибором и противоположной стеной — 1 м;
• установка в нише не допускается.

К негорючим отделочным материалам относятся керамическая и керамогранитная плитка, экраны из закаленного многослойного стекла (ГОСТ 30698-2014), некоторые виды стеновых панелей с группой горючести НГ.

Существуют требования к размещению отдельно стоящей газовой плиты по соседству с модулями кухонного гарнитура. Их указывают в инструкции по установке и эксплуатации техники:

• минимальное расстояние между плитой и соседним модулем — 20 мм;
• только с одной стороны от плиты может находиться модуль, высота которого превышает ее высоту;
• расстояние от боковой грани плиты до выступающего выше нее кухонного модуля — не менее 100 мм;
• вертикальное расстояние от рабочей поверхности прибора до навесного шкафчика — не менее 650 мм.

Термоустойчивость стен, пола и покрытия кухонных модулей должна быть не менее +90°С.

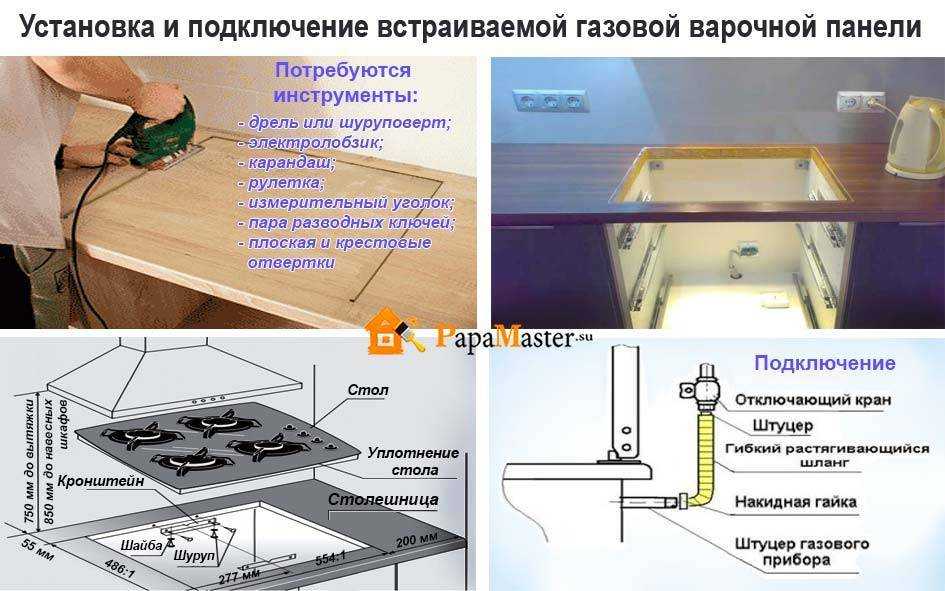

К монтажу встраиваемой газовой панели предъявляются такие требования:

1. Расстояние от панели до соседней стены или высокого кухонного модуля — не менее 100 мм.
2. Врезку панели производят так, чтобы от нее до задней стены оставалось не менее 70 мм.
3. Если расстояние между верхними навесными модулями, располагаемыми по обе стороны от газовой панели, составляет 600–730 мм, их вешают на высоте не менее 530 мм от столешницы. Если оно превышает ширину панели — на высоте не менее 400 мм.

Минимальное расстояние между рабочей поверхностью газовой плиты и вытяжкой определяют по инструкции, но оставляют не менее 750 мм.

Как подключить газовый духовой шкаф

Выделяют несколько этапов монтажа устройства:

• подключение к электричеству;
• подключение к системе газоснабжения;
• установка его в кухонный гарнитур;
• проверка на утечку газа;
• тестирование.

Духовка устанавливается в помещениях с хорошей вентиляцией, оснащенных вытяжкой или электрическим вентилятором. При этом главным условием нормального функционирования бытового прибора является наличие должной циркуляции воздуха вокруг духового шкафа. Поэтому подключение бытовой техники такого типа связано с некоторыми особенностями.

Перед монтажом устройства удалите заднюю стенку кухонного гарнитура, а саму духовку установите на пару брусков, закрепленных на некотором расстоянии от пола внутри мебели. Еще один нюанс связан с высокой температурой нагрева устройства. Материал, из которого изготовлена вся смежная с духовым шкафом мебель, должна выдерживать температуру нагрева минимум 120 ° С.

Распакуйте устройство и внимательно осмотрите его на предмет наличия механических повреждений. Если вы что-то обнаружили сразу, свяжитесь с продавцом.

Подключение к электричеству

Если ваше ценное приобретение имеет систему электрического розжига, функцию гриля, вентилятор, панель управления и т.д., то подсоединение к системе энергоснабжения является обязательным. Кухни домов современной постройки оснащены специальными розетками с заземлением для подключения электрических плит. К ней же подключаются другие электрические бытовые приборы.

Некоторые производители газовых духовых шкафов не подключают силовой кабель, поэтому вам придется сделать это самостоятельно. Откройте находящуюся на задней панели коммутационную коробку. Отпустите в ней винты на клеммах. Закрепите провода шнура винтами, придерживая инструкции прилагаемой к духовому шкафу. Верните крышку коммутационной коробки на место.

Помните, что когда проводите подключение газового духового шкафа к электропитанию, то шнур необходимо расположить так, чтобы максимальная температура его нагрева не превышала 70 ° С. Никогда не используйте двойные розетки, удлинители. Они могут стать причиной короткого замыкания и возгорания. Перед мойкой духового шкафа отключайте его от питания, вынимая вилку из розетки.

Подключение к системе газоснабжения

Специалисты советуют для подключения газа к духовке воспользоваться услугами квалифицированного мастера, так как неумелые действия или невнимательность способны привести к плачевным последствиям.

Следует учесть, что при одновременном монтаже газовой варочной панели и духовки к газовой трубе, надо использовать две ветки подключения с разными кранами прекращения подачи газа. Перед дальнейшими действиями установите после крана диэлектрическую прокладку для разрыва электрической сети.

Подключение к системе центрального газоснабжение бывает двух видов:

• через негибкую медную или стальную трубу;
• через сильфонный шланг.

В первом случае труба газоснабжения располагается очень близко от места расположения духового шкафа. Обычно газовый вывод устройства приспособлен под подключение ½ дюймовой трубы, имеющей наружную резьбу. Сильфонный шланг присоединяется к этому же выходу. После монтажа убедитесь, что он нигде не пережат, не касается движущихся предметов.

Существует несколько правил, соблюдение которых неукоснительно, когда производится подключение бытовой техники. Переходников и соединений должно быть как можно меньше, идеально – два (на входе духового шкафа и вентиле). Длина шланга не может превышать 2000 см. и наращивать его не рекомендуется.

Проверка на утечку газа

Определить утечку газа в домашних условиях поможет годами проверенный метод. Возьмите помазок (им раньше пользовались при бритье) и нанесите с его помощью мыльную пену на шланги и все соединения. Если мыло где-то пениться, значит, газ проникает в помещение. Устраните утечку.

В финальной части монтажа проводится проверка работы всех заявленных производителем функций. Для этого удалите все защитные наклейки, пленки с внутренних и внешних поверхностей духового шкафа. Включите духовку в сеть (убедитесь, что УЗО в электрощитке включено). Обеспечьте подачу газа. Выполните розжиг газового духового шкафа.

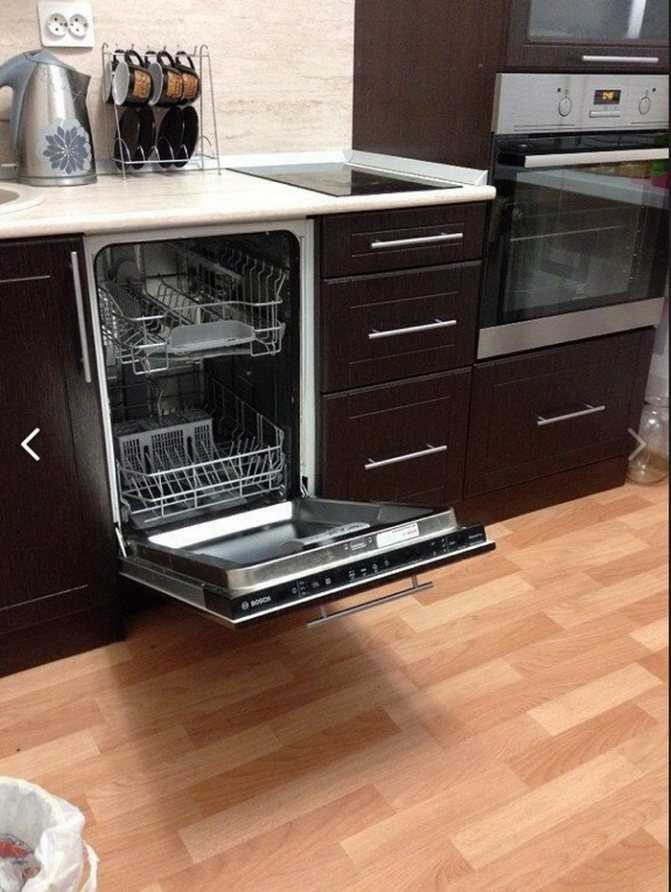

Возможные места установки

Тут все зависит от особенностей вашего кухонного гарнитура и, собственно, помещения в целом.

В условиях дефицита квадратных метров самый популярный и оправданный вариант — установка духового шкафа под столешницу.

В небольших кухня сверху, как правило, размещается варочная панель.

Однако есть и другие варианты встраивания:

• в шкаф-колонну — характерно для просторных помещений, при размещении учитывайте свой рост, оптимальная высота — от 50 до 80 см от уровня пола;
• в островок — можно воспользоваться удобной планировкой и задействовать этот элемент максимально практично;
• в отдельную тумбу — если места на кухне для высокого пенала недостаточно;
• на угол — удобно для размещения, потому что можно отрегулировать как угодно по высоте и соблюсти правило рабочего треугольника.

Как установить?

После покупки подходящей газовой духовки Требуется ее установка ее по всем правилам. Но просто изучить требования недостаточно. Строго обязательно обращение к специалистам газового хозяйства для подключения. От хозяев зависит выбор места для установки. Зависимые шкафы ставят под варочную поверхность, а независимые — там, где посчитают нужным хозяева

Внимание: даже самые лучшие духовки выделяют тепло через стенки. Поэтому отсутствие зазора между ними и кухонным гарнитуром сказывается очень плохо как на мебели, так и на технике. Обычно между задней линией шкафа и стеной оставляют минимум 0,04 м, а по краям 0,05 м

Между стенками ниши и днищем духовки должно быть не менее 0,09 м

Обычно между задней линией шкафа и стеной оставляют минимум 0,04 м, а по краям 0,05 м. Между стенками ниши и днищем духовки должно быть не менее 0,09 м.

Важно: все эти цифры носят только ориентировочный характер. Более точную информацию можно получить из сопроводительной документации. Еще несколько советов:

Еще несколько советов:

место установки шкафа надо выбирать вдали от других источников тепла;
площадка для монтажа должна быть ровной;
модели с электрическим розжигом ставят там, где есть подходящая розетка;
всегда стоит учитывать соображения удобства использования;
дизайнерские решения принимают во внимание в последнюю очередь.

Предварительные замечания

При подключении духового шкафа и варочной панели должны быть выдержаны ряд требований, которые касаются проводки и автоматического выключателя:

К ним относят:

• провод заведомо исправен;
• выдерживает продолжительную максимальную нагрузку;
• содержит требуемое количество рабочих жил, нулевую и заземляющую;
• выполняет все нормы по безопасности.

При выборе автомата имеет смысл руководствоваться величинами 25 А при суммарной мощности нагрузки до 5 кВт и 32 А при более высокой мощности (см. таблицу ниже).

Таблица. Предельные параметры 220-вольтовой однофазной проводки для кабелей с сечением жил в 4 мм2.

Открытая проводка или короб	Закрытая проводка (в штробе)
Материал жилы	Медь	Алюминий	Медь	Алюминий
Ток, А	41	32	27	21
Мощность. кВт	9	7	5,9	4,6

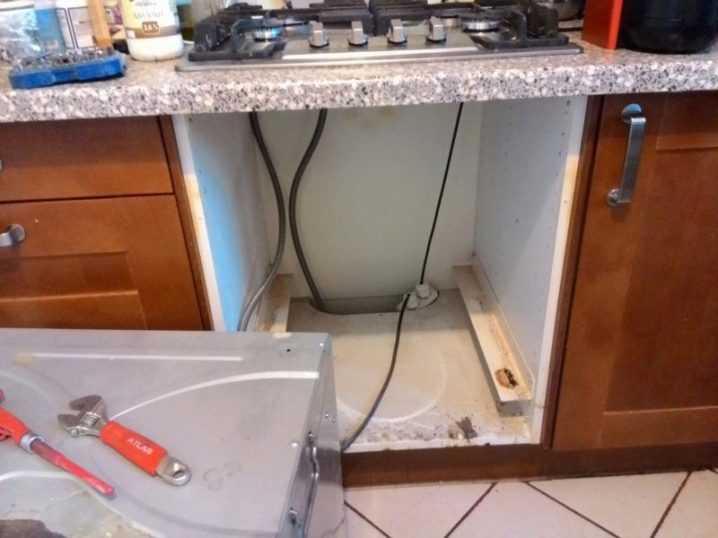

Как подготовить нишу и электрику

Большинство современных кухонных гарнитуров имеют в выделенной для духового шкафа нише специальные бортики. Они, как правило, уже смонтированы при производстве — к ним непосредственно и крепится прибор.

Если же бортиков в вашей комплектации нет, то не беда — на работу это никак не влияет. Просто устанавливайте духовку как есть. Она все равно займет свое место в нише и будет надежно в ней зафиксирована.

В некоторых модулях присутствует по умолчанию задняя стенка. Вы можете ее либо снять, либо просто сделать в ней отверстие для проводки. При монтаже в целях вентиляции должно соблюдаться расстояние от шкафа до стенки  — 5 см.

Ей, кстати, нужно уделить особое внимание. Вам понадобится отдельный электрический кабель с сечением 2,5 мм как минимум. Он будет идти от распределительной коробки  — его можно подключать напрямую к проводам, что идут от шкафа

Он будет идти от распределительной коробки  — его можно подключать напрямую к проводам, что идут от шкафа.

Есть и другой вариант: оборудовать для него отдельную 16-амперную розетку, способную выдерживать около 4 кВт — духовой шкаф потребляет довольно много, поэтому нужно обеспечить ему возможность для реализации такой мощности.

В таком случае вам понадобится еще вилка с заземлением, которая и подключается на штатную трехжильную проводку духового шкафа через изолированную скрутку.

Розетку размещайте не слишком низко — минимум 10 сантиметров от уровня пола.

Многие специалисты не рекомендуют использовать прямую грубую скрутку, указывая на то, что провода должны соединяться между собой исключительно винтовыми клеммниками.

Впрочем, все мы понимаем, что идеальные условия бывают не всегда. Если ремонт на кухне идет с нуля — постарайтесь учесть все нюансы. Если духовой шкаф нужно встроить в уже готовый кухонный гарнитур — делайте как получается.

Опасно ли соседство индукционной панели и духового шкафа

Все большей популярностью пользуется техника, встраиваемая в кухонную мебель: компактно расставленные предметы интерьера высвобождают место. Каждая хозяйка стремится сделать кухню местом максимально комфортным и, по мере возможности, просторным. Использование новой техники с современной технологией иногда вызывает вопрос безопасной совместимости при близком расположении. Одним из примеров является опасение относительно установки индукционной панели над духовым шкафом. Действительно ли такое соседство может привести к негативным последствиям — рассмотрим далее.

Установка духового шкафа

Происходит в несколько шагов:

1. Отключаем питание сетевой розетки.
2. Демонтируем дверцу и извлекаем принадлежности. Подробная инструкция по снятию дверцы — в руководстве пользователя в главе «‎Чистка и уход».
3. Выводим кабель питания, задвигаем духовой шкаф в нишу, выравниваем его.
4. Подключаем кабель к розетке.
5. Прикрепляем духовой шкаф шурупами к боковым стенкам шкафа для встраивания. Крепеж входит в комплект техники Miele.
6. Устанавливаем дверцу на место.
7. Восстанавливаем подачу напряжения на сетевую розетку.

Данный алгоритм действий применим при выполнении всех требований по электроснабжению и размерам шкафа для встраивания (ниши).

Подключение газовой варочной панели: техника безопасности

Соблюдение прописных истин позволит избежать роковых ошибок. Запомнить советы по технике безопасности несложно:

1. Лучше выбирать газовый шланг длиною не более 3 метров. Соединять шланги между собой не разрешается.
2. Если выбранная модель печи является комбинированной, например, электрической, то следует провести к ней отдельную электрическую жилу с автоматом.
3. При желании перенести плиту в другое помещение, необходимо согласовывать такой момент в соответствующих инстанциях.
4. Нельзя использовать для проверки герметичности шланга, уже идущего от газовой магистрали, открытый огонь. Такая ошибка может оказаться роковой!

Те, кто нуждается в наглядной инструкции, могут посмотреть следующие видеоинструкции:

Автор статьи: Елена Новикова

Как самостоятельно установить газовую печь и духовку?

Теперь подробнее рассмотрим, как подключить газовую варочную панель и газовый духовой шкаф к газу. Ведь, как мы уже выяснили, если четко следовать установленным правилам и следовать советам профессионалов, то больших сложностей в этом нет.

Выполните монтаж согласно данной инструкции:

1. Первым делом определите вид варочной поверхности и духового шкафа. Они могут быть автономными или зависимыми друг от друга. В первом случае можно установить печку по центру гарнитура, а духовку — в другом месте, где вам удобно. Главное — чтобы до этого места доставал шланг газоснабжения. Во втором случае приборы располагаются в одной нише вместе.
2. Начинается подключение и запуск оборудования с установки приборов в нишу кухонного гарнитура. Необходимо сначала снять заднюю панель ниши, поставить духовку на два деревянных бруска, предварительно прикрепленных к поверхности мебельного комплекта. Таким образом, вы обеспечите хорошую вентиляцию ниши и духовки во избежание случайного возгорания. Затем подсоедините электричество, чтобы запустить работу вентилятора, управляющей панели, работающей от сети, и других основных и дополнительных функций.
3. Самый ответственный этап – подсоединение духовки и печи к системе газоснабжения. Необходимо соединить духовой шкаф с газовой трубой посредством гибкого шланга. Затем подключите к газопроводу варочную поверхность. В этом случае придется варить трубу. Но не забудьте перед этим обязательно отключить подачу газа в квартиру или дом.
4. Настройте весь функционал установленного оборудования, проверьте работоспособность каждой горелки, систему газ-контроля. Проверьте и отрегулируйте клапан, который отвечает за подачу газа.

• Как установить время на плите Ханса?
• Как установить время на духовом шкафу Электролюкс?

Подключение газовой варочной панели и духового шкафа

Форум по ремонту → Общий → Подключение газовой варочной панели и духового шкафа

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 4

1 Тема от Я_123 2012-12-25 23:39:10

Тема: Подключение газовой варочной панели и духового шкафа

Здравствуйте всем!Подскажите как подключать такие приборы. В газовом хозяйстве утверждают, что требуется по-новому делать подводку газа и устанавливать второй кран. А сварку делать нельзя, потому что кухня полностью собрана и отделана. Может можно тройник после крана поставить и от него запитать технику? И про подключение к электричеству тоже посоветуйте, как грамотно сделать.

2 Ответ от Андкорн 2012-12-25 23:40:55

Re: Подключение газовой варочной панели и духового шкафа

Нет, тройник делать нельзя, не разрешается правилами. Если два прибора-потребителя газа, как в Вашем случае, то и отводов от трубы должно быть два. Применение тройников не разрешается. Теоретически можно вызвать мастера-газовщика из вашего газового хозяйства, и когда он придет попытаться договориться с ним о тройнике, чтобы он все сам сделал, но может и не получиться даже за деньги. И опасность повышенная всегда будет, но про это Вы сами думайте.В общем, мы у себя по этой причине электрическую духовку поставили.

3 Ответ от Очумелые ручки 2012-12-25 23:41:28

Re: Подключение газовой варочной панели и духового шкафа

Хоть духовка и газовая, а подключать электричество лучше как к электрической. То есть кидать кабель сечением не менее 2,5 кв.мм, от отдельного автомата на щитке. Обязательно необходимо заземление. Для газовой духовки и панели это будет немного избыточно, но если вдруг в будущем потребуется заменить газовые приборы на электрические, это можно будет сделать без проблем.Розетки нужно ставить специальные под большую мощность, с заземлением. Часть бывает, что позади духового шкафа в пространстве до задней стены розетка с вилкой не умещаются, поэтому либо розетку делают под полом отсека с духовым шкафом, в цокольном пространстве, либо вообще розетку не делают, а напрямую соединяют кабель прибора и кабель от щитка (в этом случае для отключения будет использоваться автомат на щитке). В тройник включать эти приборы недопустимо.

4 Ответ от Кирпич 2012-12-25 23:42:28

Re: Подключение газовой варочной панели и духового шкафа

Проще всего прикрутить тройник к духовке и к нему гибкими шлангами присоединить газовый кран и варочную панель.

Сообщений 4

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Форум по ремонту → Общий → Подключение газовой варочной панели и духового шкафа

Крепление варочной поверхности

Перед монтажом варочной поверхности она должна быть подсоединена к сильфонному шлангу, напоминаю, что подсоединение газового шланга должен сделать специалист.

На край внутренней части варочной поверхности наклеить герметик на самоклеющейся основе, который идёт в комплекте с варочной поверхностью, герметик аналогичен герметику для монтажа мойки.

Рис. 9. Соединение газового шланга с газовой поверхностью

Дополнительно на край варочной мы нанесли санитарный силикон, чтобы обеспечить надёжную герметизацию, излишки силикона после монтажа удаляем ветошью.

Рис. 10-11. Герметик для варочной поверхности

Для крепления варочной поверхности есть специальные скобы, которые идут в комплекте с варочной поверхностью. Крюком скоба цепляется за узкие пазы в на внутренней части корпуса варочной поверхности, через паз в самой скобе саморезами прихватываем скобы к боковым стенкам корпуса для духовки.

Рис. 12. Скобы для крепления варочной поверхности

Рис. 13. Крепление варочной поверхности с помощью скоб к боковинам ДСП корпуса для духовки

Рис. 14. Варочная поверхность и электрическая духовка установлены

Так пришлось поступить, потому что мойка у нас рядом с варочной и брызги могли попадать на ручки управления, влево двигаться особо не мог, там котёл.

Как показала дальнейшая эксплуатация, проблем при таком расположении не возникло. Но, если у
Вас варочная находится на достаточном удалении от мойки, то монтаж производите штатно.

Рис. 15. Расположение газового шланга при не штатном расположении варочной поверхности

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Это интересно: Зануление бойлера в квартире, если нет заземления: освещаем детально
