Схема подключения электродвигателя современной стиральной машины

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.
Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода – это провода таходатчика, через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.
Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.
На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.
Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

Коды ошибок

Сигналы от электроники, которые отображают стиралки с цифровым дисплеем, часто позволяют понять, имеет ли смысл делать ремонт своими руками или эффективнее позвать на помощь сервисный центр. К распространенным кодам стиральных машин LG относятся:

• IE — отсутствует поступление воды при заливе. Проблему могут вызывать как неполадки клапанной системы, так и перекрытый кран подачи.
• PE — бак не набрался за нормированное время, такой сигнал модулей управления может свидетельствовать либо о недостаточном давлении воды, либо и о неполадках реле.
• DE — неисправности замка двери могут вызываться либо неплотным закрыванием, либо наличием механических загрязнений в механизме, которые и блокируют датчик.

Полный список ошибок можно найти в инструкции по эксплуатации. Там же приводятся простые причинно-следственные связи, которые помогают провести максимально простой ремонт. К примеру, сигнал UE говорит, что белье неравномерно распределено по барабану, и его следует переложить, а при индикации CE следует удалить часть вещей – двигатель испытывает чрезмерные нагрузки.

Некоторые коды неисправности прямо говорят, что следует провести обслуживание или произвести замену узла. К примеру:

• HE — вышел из строя нагреватель.
• ОЕ — отсутствует или недостаточен слив воды, следует прочистить фильтры и проверить работоспособность насоса.
• TE — неправильный температурный режим, в 90% случаев это говорит о выходе из строя ТЭНа.

Есть и крайне опасные сигналы модуля стиральной машины LG, не являющиеся критическими. К примеру, E1 свидетельствует о срабатывании датчика присутствия воды в поддоне, что говорит о повреждении бака, выходе из строя сальника, прорыве сливного шланга. Как говорилось выше, протечки в машинах LG опасны и могут вызывать крайне негативные последствия.

Коды ошибок стиральной машины Lg

Подсоединение мотора

Так как наиболее распространены коллекторные двигатели, то рассмотрим подключение на них.

В таких устройствах есть следующие элементы:

• статор;
• ротор;
• тахометрический генератор;

• термопредохранитель (в некоторых моделях);
• заземление.

Элементы мотора.

Нужно определить все контакты в колодке.

Прежде всего смотрим пару проводов от таходатчика — они, как правило красного цвета, и самые тонкие. Местоположение легко установить зрительно.

Таким же образом определяем ротор. От щёток двигателя идут провода непосредственно в колодку.

Если нет термодатчика, то оставшиеся два контакта — это статор. В стиральных машинах «БЕКО» (BEKO) заземление находится в колодке. В остальных оно располагается отдельно.

Общая схема подключения показана на рисунке ниже.

Схема подключения двигателя.

Как видно, сначала нужно сделать перемычку между ротором и статором. Затем подать напряжение 220 вольт на оставшиеся два.

Но если так сделать, а двигатель при этом не закреплён, то он просто «взлетит», т. к. сразу наберёт максимальные обороты. Дело в том, что в стиральной машине скорость регулируется с помощью тахометрического генератора.

Для включения асинхронного двигателя нужен пусковой конденсатор. Но для проверки, можно обойтись и без него. Для этого придерживаемся методике:

• с помощью тестера определяем пары обмоток;
• через ТЭН, последовательно подключаемся к каждой;
• пальцами, кратковременно закручиваем вал.

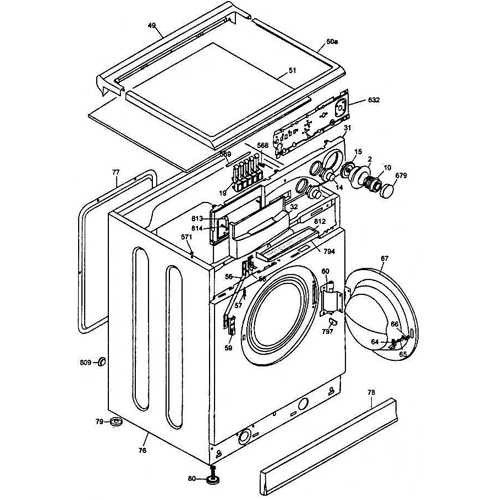

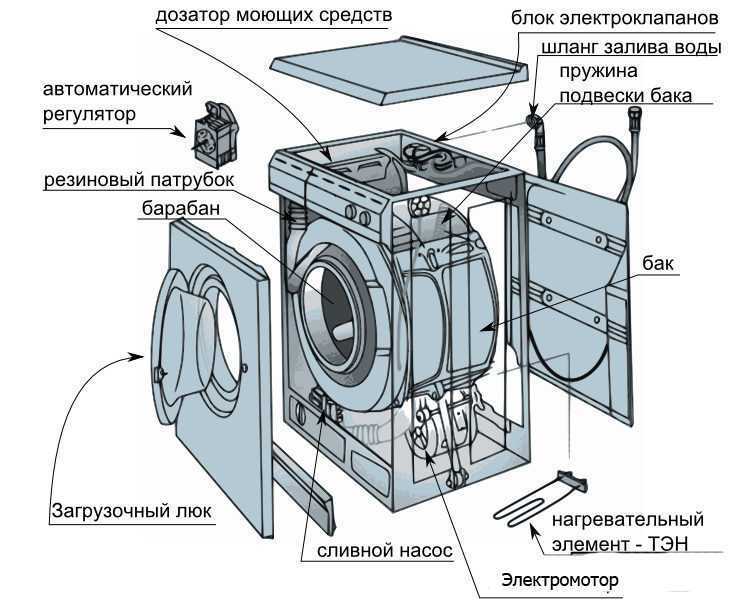

Как разобрать стиральную машину Indesit («Индезит»)

Следующий на очереди — не менее популярный помощник в домашней стирке. Давайте посмотим, как разобрать стиральную машину Indesit, не забывая и о выполнении обязательных правил.

1. Снять заднюю крышку, которая крепится на шести винтах. Извлечь ТЭН, который крепится к проводкам на зажимах.
2. Для снятия верхней крышки, необходимо открутить винты, на которых она держится, и потянуть немного на себя.
3. Верхний груз снимается путём откручивания трёх винтов. Вкручены они туго, поэтому необходимо будет приложить некоторые усилия.

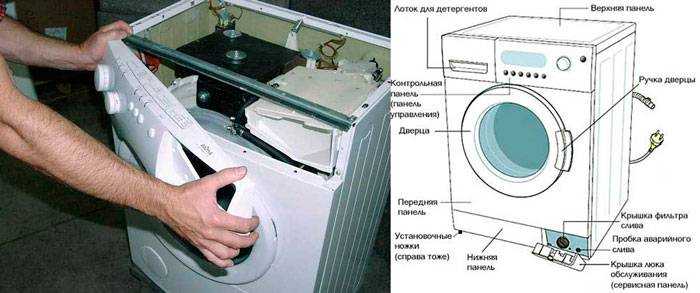

Чтобы удалить переднюю панель, нужно открутить винты (они находятся сверху), достать лоток для порошка и отсоединить провод, предварительно запомнив порядок присоединения цветов (чтобы можно было без проблем собрать её обратно).

Для разборки стиральной машины «Индезит» снизу, необходимо её перевернуть. После этого с двух сторон откручиваются болты амортизаторов и вынимаются пластмассовый бачок и электродвигатель.

Чтобы снять мотор, необходимо открутить два винта, после чего поддеть его с помощью плоской отвёртки, отсоединить от трубы, которая идёт к контейнеру для порошка и снять с двух штырей, отлитых на корпусе бака.

Виды электрических двигателей

Двигатель электрический — это функционирующая от электричества машина, перемещающая различные элементы с помощью привода. Производят асинхронные и синхронные агрегаты.

Синхронный двигатель

Ещё со школьной скамьи установлено, что при взаимном приближении магниты притягиваются или отталкиваются. Первый случай появляется у разноименных магнитных полюсов, 2-й — у одноименных. Разговор идёт о стабильных магнитах и постоянно организовываемом ими магнитном поле.

Кроме представленных, есть неустойчивые магниты. Все без исключения помнят пример из учебника: на рисунке представлен магнит в форме обычной подковы. Между его полюсами размещена рамка, сделанная в форме подковы с полукольцами. В рамку подавали ток.

Поскольку магнит отвергает одноименные и притягивает разные полюса, вокруг этой рамки появляется электромагнитное поле, что разворачивает её в вертикальном положении. В результате на нее действует обратный основному случаю по символу ток. Модифицированная полярность крутит рамку и снова отдаёт в горизонтальную область. На этом убеждении и сформирована работа синхронного электродвигателя.

В настоящей схеме ток подаётся на обмотку ротора, представленного рамкой. Источником, который создает электромагнитное поле, считаются обмотки. Статор осуществляет функции магнита. Кроме того, он сделан из обмоток либо из комплекта стабильных магнитов.

Частота вращения ротора такого электродвигателя такая же, как у тока, который подан на клеммы обмотки, т. е. они трудятся одновременно, что и дало наименование электродвигателю.

Асинхронный аппарат

Чтобы разобраться с принципом работы, вспоминаем картинку: рамка (но без полуколец) расположена между магнитными полюсами. Магнит сделан в форме подковы, окончания которой объединены.

Начинаем его медленно крутить вокруг рамки, наблюдая за происходящим. До какого-то момента перемещения рамки не наблюдается. Далее, при конкретном угле поворота магнита, она начинает вертеться за ним с быстротой меньшей, чем темп последнего. Работают они не одновременно, поэтому моторы именуются асинхронными.

В настоящем электродвигателе магнит — это помещённая электрообмотка в пазах статора, в который подан электроток. Ротор же считается рамкой. В его пазах присутствуют соединённые накоротко пластинки. Его так и именуют — короткозамкнутый.

Отличия электродвигателей

Внешне моторы распознать сложно. Их главное отличие составляет правило работы. Разнятся они и по сфере применения: синхронные более сложные по конструкции, используются для приведения в действие такого оснащения, как насосы, компрессора и пр., т. е. работающего с постоянной быстротой.

У асинхронных при нарастании перегрузки снижается частота верчения. Ими снабжается огромное количество приборов.

Об общих показателях надежности

Корпорация LG дает на свои изделия хорошую гарантию. Не будем останавливаться на спорных моментах, таких как ограниченные условия, когда бесплатный ремонт производится только в течение короткого интервала времени, а поломка ликвидируется при условии оплаты запчастей. Стиральная машина LG, однако, имеет ряд традиционных слабых и сильных черт. К достоинствам относится:

1. Надежный двигатель, который прослужит гораздо дольше всех остальных узлов.
2. Защита электроники от влажности путем заливки компаундом.
3. Прочные и износостойкие приводные ремни, которые почти не растягиваются.
4. Общая стойкость электронных компонентов к броскам напряжения, помехам, отсутствию заземления.

Двигатель стиральной машины Lg

По усредненной оценке специалистов по ремонту, стиральный автомат LG реже других брендов встречается в заявках в течение гарантийного срока. Однако ее слабые места могут вызвать весьма серьезные поломки. К ним относятся:

1. Опасные протечки. Выход из строя сальника, например, может вызвать короткие замыкания, способные сжечь двигатель или электронику.
2. Подшипники с точно подогнанным сроком эксплуатации. В течение гарантийного периода не возникают неполадки, но чем дольше машина работает, тем выше вероятность выхода из строя системы привода.
3. Слабая часть модулей управления – центральный чип процессора, протечки и другие неисправности электрики часто вызывают полный отказ системы.
4. Технологические отверстия не допускают длительную эксплуатацию машины при появлении различных неисправностей.

Подшипники стиральной машины Lg

Сначала подключим

Прежде чем регулировать обороты двигателя стиральной машины, его нужно правильно подключить. Коллекторные двигатели от стиральных машин автомат имеют несколько выходов и многие начинающие самоделкины путают их, не могут понять, как осуществить подключение. Расскажем обо всем по порядку, а заодно и проверим работу электродвигателя, ведь существует же вероятность, что он вовсе неисправен.

• Для начала нужно взять двигатель от стиральной машины, покрутить его и найти катушки возбуждения или башмаки, от которых должно идти 2, 3 и более проводов. Башмаки выглядят примерно так, как показано на рисунке ниже.
• Берем омметр, выставляем тумблер на минимальное сопротивление и начинаем поочередно звонить все выходы. Наша задача выбрать из всех выходов катушки возбуждения 2, у которых значение сопротивления больше всех, если их всего два, то ничего выбирать не нужно.

• Далее нужно найти коллектор двигателя и щетки, от которых также будут идти 2 провода. В данном случае выхода будет только два, если их больше, значит, вы что-то перепутали или один из проводов банально оторван.

• Следующая группа выходов, которые нам позарез нужно обнаружить – это выходы таходатчика. В ряде случаев провода, идущие от таходатчика, можно заметить прямо на корпусе двигателя, но иногда их прячут в недра корпуса и тогда, чтобы подключиться, приходится частично разбирать двигатель.

• Далее берем один провод, идущий от коллектора, и соединяем с одним из проводов катушки.
• Второй провод коллектора и второй провод катушки подключаем к сети 220 В.
• Если нам нужно поменять направление вращения якоря, то мы просто меняем местами подключаемые провода, а именно первый провод коллектора и первый провод катушки включаем в сеть, а вторые провода соединяем между собой.
• Отмечаем ярлычками провода катушки, таходатчика и коллектора, чтобы не перепутать и производим пробный пуск двигателя.

Подключим через регулятор напряжения

Простейший вариант регулировки электродвигателя стиральной машины – использование любого регулятора напряжения (диммера, гашетки от дрели и прочего). Смысл регулировки в том, что на двигатель подается сначала максимальное напряжение, и он вращается с максимальной скоростью. Поворачивая тумблер диммера, мы уменьшаем напряжение, и двигатель соответственно начинает снижать обороты. Схема подключения следующая:

• один провод катушки соединяем с одним проводом якоря;
• второй провод катушки подключаем к сети;
• второй провод якоря соединяем с диммером, а второй выход диммера подключаем к сети;
• производим пробный пуск двигателя.

Проверяем, как работает двигатель на минимальной мощности. Вы можете убедиться, что даже на минимальной мощности обороты без нагрузки внушительны, но стоит только прислонить деревянный брусочек к вращающейся оси, и двигатель тут же останавливается. Каков вывод? А вывод таков, что данный способ регулировки оборотов электродвигателя стиральной машины приводит к катастрофической потере мощности при уменьшении напряжения, что неприемлемо, если вы собираетесь делать из двигателя какую-то самоделку.

Изначально мы ставили задачу научиться своими руками регулировать обороты двигателя стиральной машины без потери или с минимальной потерей мощности, но возможно ли это? Вполне возможно, просто схема подключения несколько усложнится.

Видео

На видео, размещенном ниже, можно еще раз ознакомиться с порядком подключения двигателя от стиральной машины.

Об авторе:

Мама, жена и просто счастливая женщина. Черпает вдохновение в путешествиях, не представляет жизни без книг и хороших фильмов. Стремится стать идеальной хозяйкой и всегда готова поделиться полученным опытом.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Подсоединение мотора

Так как наиболее распространены коллекторные двигатели, то рассмотрим подключение на них.

В таких устройствах есть следующие элементы:

Нужно определить все контакты в колодке.

Прежде всего смотрим пару проводов от таходатчика — они, как правило красного цвета, и самые тонкие. Местоположение легко установить зрительно.

Таким же образом определяем ротор. От щёток двигателя идут провода непосредственно в колодку.

Если нет термодатчика, то оставшиеся два контакта — это статор. В стиральных машинах «БЕКО» (BEKO) заземление находится в колодке. В остальных оно располагается отдельно.

Общая схема подключения показана на рисунке ниже.

Схема подключения двигателя

Как видно, сначала нужно сделать перемычку между ротором и статором. Затем подать напряжение 220 вольт на оставшиеся два. Но если так сделать, а двигатель при этом не закреплён, то он просто «взлетит», т. к. сразу наберёт максимальные обороты. Дело в том, что в стиральной машине скорость регулируется с помощью тахометрического генератора.

Для включения асинхронного двигателя нужен пусковой конденсатор. Но для проверки, можно обойтись и без него. Для этого придерживаемся методике:

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Подсоединение к стиральной машине

Как подключить двигатель к стиральной машине? Особенности, которые необходимо принимать во внимание, чтобы подсоединить электромотор от стиральной машины к сети 220 В:

• модель подключения показывает, что двигатель функционирует без пусковой обмотки;
• в схеме подсоединения нет также отправного конденсатора — для пуска он не требуется. Но провода к сети необходимо подключать строго в согласовании со схемой.

Каждый из данных двигателей рассчитан на 2 сетевых напряжения. Схем подсоединения для него имеется 2.

Подключить электромотор от стиральной машины можно:

• «треугольником» (220 В);
• «звездой» (380 В).

Переключая обмотки, добиваются изменения номинала 1 напряжения в 2. При существующих у электродвигателя перемычках и колодке с 6 выводами необходимо поменять положение перемычек.

При любой схеме подсоединения направление обмоток должно соответствовать направлению намоток. Нулевой точкой для «звезды» может быть как основание обмотки, так и окончание, в отличие от «треугольника», где они объединяются только поочерёдно. Другими словами, окончание предыдущей с началом последующей.

Допускается работа мотора также в однофазной сети, но не с абсолютной эффективностью. Для этого применяют неполярные конденсаторы. С конденсаторами, включенными в сеть, максимальная мощность не превысит 70%.

Замена щеток двигателя стиральной машины

Являясь счастливым обладателем стиральной машины автомат с коллекторным двигателем, будьте готовы к частым заменам его электрощеток (при условии частых и больших нагрузок). О необходимости срочной замены в машинках компании Bosch (Индезит, LG, Самсунг, Electrolux, Аристон) об этом пользователя оповестит появляющийся на дисплее код ошибки – F21 или E, информирующий о возникновении проблем с электродвигателем коллекторного типа. Или вы поймете все сами, исходя из того, что:

• Заметно замедлилось вращение барабана.
• Появились посторонние шумы при работе АСМ.
• При крайней изношенности щеток появляется характерный запах гари и искры в моторном отсеке.

Сама процедура замены не вызывает трудностей даже у людей, не обладающих знаниями по электротехнике. По форме и содержанию, за исключением мелких деталей, почти полностью повторяет процесс замены угольных щеток в электродрели. Выглядит это следующим образом:

• Частично разбираем корпус стиральной машины в задней ее части.
• Обеспечиваем свободный доступ к мотору от электропроводов и других деталей, аккуратно отсоединяя их и запоминая месторасположение.

• При необходимости можно снять и сам двигатель, но лучше этого избежать. Производители оставляют пустым пространство по бокам привода для облегчения замены угольных щеток.
• Найдя их местоположение (по 2 сторонам двигателя), снимаем электроклемму питающего провода, отжав (сдвинув) фиксатор щетки, извлекаем ее остатки, вытолкнутые из гнезда специальной пружиной.
• Заменяем на новую угольную щетку (Bosch, Индезит, LG, Самсунг, Electrolux, Аристон). Повторяем операцию для 2 детали.
• Восстанавливаем стиральную машину в обратном порядке.

Основные причины неисправности электродвигателя

Основные причины поломки двигателя стиральной машины могут быть следующими:

• Неисправности коллекторных ламелей,
• Обрывы в роторных и статорных обмотках,
• Изношенность щеток двигателя.

Неисправности ламелей чаще всего происходят из-за замыкания в обмотках.

Поломка ламелей

Вследствие поломок ламели могут терять контакт с секцией роторной обмотки. Так же они могут слишком сильно нагреваться и даже отслаиваться. Ламели фиксируются на коллекторе клеящим веществом. А электро соединение с секциями роторной обмотки создают особые крючки. Один из самых частых вариантов поломки данной детали двигателя – обрывание шнура в роторной секции в местах соединения с ламелью.

Намного хуже, если вследствие чрезмерного нагрева ламель отслоилась. Такая поломка происходит из-за замыканий в секциях обмотки, между ламелями и роторного заклинивания. Такой дефект происходит потому, что через ламели проходит электричество существенно выше рабочего уровня.

Это может произойти, когда клинят подшипники или когда в стиральной машине с вертикальной загрузкой началась стирка с незафиксированными в закрытом положении створками барабана. Чаще данный дефект ламелей нам сообщает о том, что имеют место быть какие-то другие поломки электродвигателя или машинка эксплуатируется не правильно.

Несущественное отслоение, не превышающее половины миллиметра, убирается при помощи проточки коллектора на специальном станке. После этого нужно внимательно осмотреть и очистить все части детали от пыли и стружки и устранить заусенцы.

Для того, чтобы определить наличие данной неисправности вы можете не спеша покрутить ротор своими руками. Если вы услышите характерное трещание, значит, скорее всего, данная поломка есть.

Изношенность щеток мотора

Если щетки двигателя стиральной машины износились, то пришла пора поменять их на новые. Новые щетки вы можете найти в специализированных магазинах. Так же их можно приобрести под заказ. Самый простой способ найти подходящие детали для стиральной машины – воспользоваться поисковыми системами в интернете. В поисковой выдаче Гугла или Яндеса вы сможете найти организации, которые продают данные запчасти. А позвонив им, вы сможете уточнить, если ли нужные вам щетки в наличии или оставить на них заказ.

Кстати, довольно сильное искрение может происходить тогда, когда щетки еще новые и не притерлись к внутренним частям двигателя. Еще один повод, для того, чтобы решить, что щетки износились – неполное вращение барабана машинки. Довольно часто это происходит и при проблеме с приводным ремнем. Например, когда он порвался или соскользнул со шкива. Так же причиной происходящего может послужить замыкания между витков обмотки движка.

В большинстве случаев щетки от других двигателей не подойдут. Необходимо приобрести щетки, предназначенные именно для вашего мотора.

Твердость щеток может влиять на то, насколько долго они будут работать. Но очень твердые щетки могут со временем привести в негодность коллектор.

Замыкания и обрыв роторных и статорных обмоток

Двигатель стал менее мощным? Возможны короткие замыкания, происходящие между витков обмотки. Как мы уже писали выше, при подобной поломке барабан машинки может не вращаться или вращаться не полностью.

Электродвигатель перестал работать? Скорее всего, произошел обрыв в статорных обмотках. Так же это может произойти из-за слишком сильного нагрева корпуса мотора из-за коротких замыканий все в тех же обмотках движка. Если двигатель нагрелся до температуры свыше девяноста градусов, то сработает специальный термостат, предназначенный для защиты. Нормальная температура при работе электродвигателя не должна превышать восьмидесяти градусов. Как вы уже прочитали выше, при перегреве двигателя и замыканиях, возможно, отслоение ламелей.

Кроме того, короткие замыкания в обмотке двигателя стиральной машины могут появиться из-за нарушения изоляции. К сожалению, в этом случае придется менять весь двигатель. Либо заново создавать обмотку. Что очень не просто. И мы не рекомендуем делать это самостоятельно.

Замыкание в двигателе машинки может стать причиной многих других неисправностей. Например, могут прийти в негодность контакты разъемов модуля управления, могут выйти из строя силовой симистор, реле реверса и прочее.
