Как разобрать клавиатуру на компьютере и почистить

Техническое обслуживание клавиатуры

Клавиатуру необходимо время от времени чистить. В углублениях между клавишами оседает пыль. Некоторые пользователи принимают пищу вблизи компьютера. Чего только не бывает в клавиатурах! Хлебные крошки, осколки чипсов, скрепки, волосы, остриженные ногти…

Чтобы избавиться от этого «добра», надо взять клавиатуру (отсоединив предварительно ее от компьютера), перевернуть ее клавишами вниз, и, держа на весу, слегка постучать по ней сверху. «Добро» посыплется вниз.

Далее, слегка потрусив клавиатурой из стороны в сторону, следует убедиться, что в ней нет скрепок. Если скрепки есть, то они будут стучать о стенки, и клавиатуру, скорее всего, придется разбирать. Пыль с верхней части клавиатуры можно удалить жесткой щеткой.

Загрязнения с клавиш можно удалить с помощью нейтрального
моющего средства (например, для мытья посуды, несколько капель на стакан воды). Или можно использовать медицинский спирт для инъекций. Растворители использовать нельзя
— они растворяют пластмассу. И грязь не очистишь, и внешний вид ухудшится.

Простое загрязнение

В этом случае все очень просто, нужно следовать такому алгоритму действий:

1. Выключите свой персональный компьютер и отсоедините от него устройство ввода информации.
2. Найдите дома самый простой фен для волос или пылесос (лучше всего обзавестись техническим) и продуйте клавиатуру, для того чтобы избавиться от мелкого мусора и пыли. Возьмите мягкую щетку или кисть и пройдитесь по пространству между клавишами.

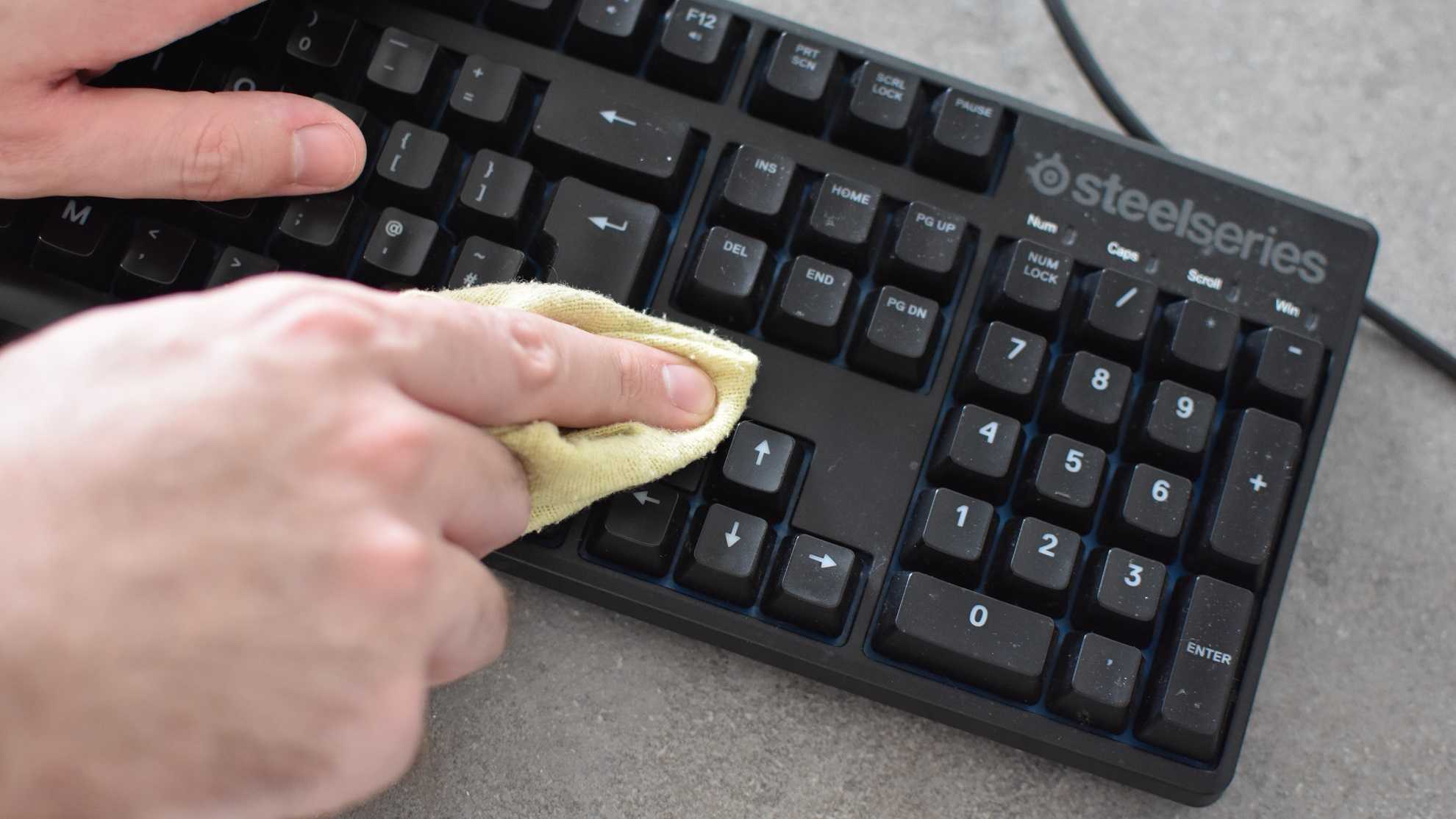

3. Для того чтобы протереть поверхность, используйте тряпочку без ворса или купите комплект компьютерных салфеток.

Данный способ не требует разборки и сборки клавиатуры, поскольку легкие загрязнение не требуют таких мер.

Средства

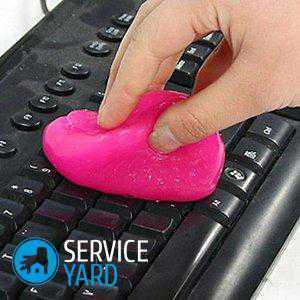

Какие средства можно использовать для очистки клавиатуры? Ознакомьтесь со следующим списком эффективных средств:

• Souffl’sec. Данное средство обойдется где-то в 17 долларов. Souffl’sec подходит не только для клавиатур, но и для другой домашней электронной техники. Средство представляет из себя баллончик со сжатым воздухом, которым легко можно выдуть весь мелкий сор из клавиатуры.
• APCK000 — комплект для ухода за чистотой рабочего пространства. Он включает в себя: компьютерные салфетки, баллончик с сжатым воздухом, средство на спиртовой основе. Стоимость такого набора приблизительно 20 долларов.

Как снять клавиатуру с ноутбука Asus

При необходимости, можно полностью снять клавиатуру. На каждом ноутбуке она крепится защелками, которые нужно задвигать с помощью инструмента. Лучше начинать с верхней левой. Затем чуть приподнимаете сторону клавиатуры (можно использовать иголку, скрепку или острую металлическую пилочку для ногтей).

Затем передвигаетесь к другой защелке и отодвигаете ее. Когда все защелки сняты, вы можете приподнять клавиатуру. Она крепится к корпусу ноутбука с помощью шлейфа. Поворачиваете вверх черную рамку — и шлейф вытаскивается.

Собирать клавиатуру от ноутбука Asus нужно в том же порядке, сначала подключаете ее шлейфом к аппарату, а затем ставите клавиатуру на место и защелкиваете механизм крепления в пазы.

Программирование

Раньше программирование клавиатур было отнюдь не тривиальной задачей, поскольку требовало написания программы на С# с последующей генерацией файла и с загрузкой раскладки на клавиатуру практически руками.
Сейчас же достаточно скачать буквально две программы:

• WYSIWYG редактор раскладки,
• boot-loader для загрузки раскладки на клавиатуру.

Все программы находятся в свободном доступе и до боли просты, поэтому программирование не должно стать проблемой.

Для “программирования” Satan GH60 я воспользовался программой Easy AVR. Она предназначена для использования с широким спектром печатных плат. Ну и не надо забывать про то, что нужно установить драйвера для микроконтроллера от Atmel — без него ПК не увидит клавиатуру в boot режиме. Визуально программа очень простая: необходимо выбрать плату, вариант расположения клавиш и… И понатыкать, что нам надо. Это реально просто, взгляните на скриншоты моей раскладки, которые представлены были ранее, изи бризи!

Очень полезной фишкой является возможность “включить” слой на постоянную основу. На такой слой можно повесить макросы на определённый спектр программ, например. Или же добавить себе DVORAK/COLEMAK раскладки, не потеряв стандартную QWERTY. Или же попытаться повторить Vim с его режимами (правда дойти до его функциональности у вас вряд ли получится). А поскольку загрузка новой раскладки достаточно быстрая, то можно много чего перепробовать. Загрузка новой раскладки делается тремя кликами — Build and reprogram -> Upload to USB AVR with Flip — > Run.

Для того, чтобы клавиатура поняла, что она должна принять раскладку — надо жмакнуть кнопку на печатной плате. Но если вы всё же забыли это сделать — программа таки напомнит это всевозможными ошибками при попытке загрузить раскладку.

Устранение простых неисправностей

В дешевых клавиатурах иногда начинают заедать клавиши – те, которые нажимают чаще всего (например «Enter»). Это происходит вследствие выработки направляющих и выступов в клавише и верхней крышке клавиатуры.

Они трутся друг о друга и изнашиваются. К тому же, там могут появиться заусенцы. Если нажимать на клавишу не строго вертикально, а под некоторым углом (что чаще всего и бывает), она будет «затирать» и заедать. Чтобы этого не было, нужно смазать изношенные трущиеся части капелькой силиконового масла
.

Иногда по клавиатурам бьют слишком сильно. Это бывает в процессе игры, когда монстры обступили со всех сторон.

Со временем направляющая в верхней крышке (это опять же относится к дешевым клавиатурам) может растрескаться, и клавиша будет выпадать из гнезда.

И в этом случае можно помочь. На выступ с направляющими нужно надеть проволочный бандаж. Он должен сидеть достаточно плотно, чтобы не соскакивать при работе. Можно даже вплавить его в верхнюю крышку нагретым паяльником.

Надписи на клавишах дешевых клавиатур стираются достаточно быстро. Это не относится к изделиям среднего и высокого класса. На качественных клавиатурах надписи на клавишах уже защищены специальным покрытием. Чтобы защитить знаки на недорогой клавиатуре, можно нанести на верхние площадки клавиш тонкий слой прозрачного лака
.

Существуют специальные стикеры на клейкой основе – в виде прозрачных квадратных кусочков пластиковой пленки с изображением знаков шрифта. Но они, как правило, не очень долговечные, и надписи стираются достаточно быстро.

Как почистить мембранную клавиатуру

Клавиатура компьютера может быть механического и мембранного типа. Последние наиболее популярны, поскольку цена их значительно ниже, чем стоимость механических устройств.

Узнать, обладателем какого типа «клавы» являетесь вы, несложно. Для этого вам нужно перевернуть устройство клавишами вниз, и на тыльной стороне вы обнаружите необходимую информацию в виде наклейки или гравировки.

Одним из отличий механического варианта от мембранного является способ разборки. Снимайте клавиши с мембранного устройства по горизонтали, от левого края к правому. Выбор способа и средства для чистки не зависит от того, какой тип клавиатуры нуждается в «уборке».

Правильно ухаживая и вовремя очищая устройство, вы значительно улучшите качество его работы и продлите срок службы.

Инструменты и детали

Для сборки макроклавиатуры вам понадобятся некоторые инструменты и детали. Вы можете приобрести их в Интернете

Инструменты:

• 3D-принтер (или местная служба 3D-печати).
• Паяльник.
• Отвертка/шестигранный ключ (под ваши болты).
• Кусачки/стрипперы.

Детали:

• Нить для 3D-принтера на ваш выбор (мы использовали PLA и PETG).
• Arduino Pro Micro.
• 8 x механических клавишных переключателей в стиле Cherry MX.
• 8 x колпачки для клавиш (хорошо подходят повторно выпускаемые колпачки).
• 2 болта M3.
• Проволока с силиконовым (не ПВХ) покрытием.
• Двусторонний скотч или суперклей (для крепления Arduino).

Как разобрать и почистить клавиатуру от пыли

Инструментарий подготовлен, площадка имеется и вам остается самое главное – приступить к тотальной чистке устройства ввода данных. Предлагаем вашему вниманию несколько вариантов, как правильно и быстро почистить клавиатуру компьютера в домашних условиях.

1. Стандартная очистка. Выполняется достаточно легко: отключается клавиатура от компьютера, с помощью фена выдуваются частицы грязи, крошки от еды (если вы увлекаетесь поеданием вкусностей за просмотром любимого фильма). Далее, смачиваем в спирте или в мыльном растворе ватную палочку и проходимся в труднодоступных местах.После этого, рекомендуем аккуратно удалить все кнопки на устройстве и по возможности разложить их в том порядке, в котором они располагаются на гаджете. Все кнопочки легко моются с использованием влажной тряпочки. Протираем непосредственно панель, сметаем окончательно остатки пыли, кусочков еды и грязи и возвращаем клавиши на их порядковые места.
2. Еще один способ чистки клавиатуры компьютера. По аналогии с первыми двумя способами, отключаем клавиатуру компьютера от питания. Далее берем старый ненужный нож, обматываем его тонкой тряпочкой, бинтом или бумажным полотенцем, смачиваем в моющем средстве. Аккуратно проводим около кнопок, вычищаем из щелей всю накопившуюся грязь.
3. Альтернативный метод. Отключаем гаджет от компьютера и переворачиваем ее лицевой стороной вниз. Таким образом, все клавиши будут прижаты к поверхности стола. Откручиваем винтики на устройстве (если их не видно, попробуйте снять защитные наклейки). Вскрыв задний отсек, мы получаем схему (её откладываем в сторону и не трогаем до момента завершения чистки). У вас останутся две основные части, из одной выдавливаем клавиши, наполняем любую емкость мыльным раствором, окунаем их и начинаем чистить старой зубной щеткой. Промыть кнопки можно под проточной водой и просушить на бумажном полотенце. Крышку также следует промыть под краном.

В ходе выполнения подобных процедур следует быть осторожными и не повредить схему, провод питания и не подключить влажную, непросохшую клавиатуру к системному блоку компьютера.

Так как клавиатуры по принципу своей работы бывают разные (механические, полумеханические, мембранные и т.д.), способ очистки тоже необходимо выбирать в соответствии с тем, каким видом устройства набора данных вы пользуетесь.

Если вы задались вопросом, как разобрать клавиатуру на компьютере и почистить, стоит помнить, что механическую клавиатуру нужно очищать тщательней и без соприкосновения с жидкостями. Лучше проводить эту процедуру с применением баллончика сжатого воздуха или феном, а после уже убирать остатки грязи ватной палочкой или диском.

Как помыть клавиатуру компьютера?

В век прогрессирующих с каждым днем технологий нетрудно себе представить, как можно завтракать, обедать, ужинать около своего любимого гаджета, компьютера или ноутбука. При этом крошки всегда, даже при самом аккуратном приеме пищи, осядут на клавиатуре. И если прибавить к этому пыль, то мы получим  грязную поверхность, которая не способствует рабочему процессу. Поэтому вопрос, как помыть клавиатуру компьютера, актуален. Давайте же со всем разберемся по порядку.

Поводы почистить клавиатуру

Здесь представлены симптомы самых запущенных случаев, а так — даже обычный слой пыли может подтолкнуть к уборке такой важной части компьютера:

1. Клавиши начали западать.
2. При нажатии клавиши реагируют не с первого раза или издают странные нехарактерные звуки.
3. На кнопках и по всей поверхности клавиатуры заметны полосы, разводы.
4. И, конечно же, если крошки и кусочки грязи уже сильно заметны между кнопками.

Легкое загрязнение

Сюда можно отнести пыль, мелкий мусор, крошки в небольших количествах

Также очень важно для этого способа чистки клавиатуры компьютера, чтобы все эти вредители не были под клавишами, потому что таким методом их не достать

Порядок действий:

1. Отключите компьютер и отсоедините от него клавиатуру.
2. Далее на выбор возьмите фен с холодным режимом, обычный пылесос, USB-пылесос (приобрести его можно в специализированных компьютерных магазинах) или сжатый воздух в баллончике. Принцип один — выдуть все крошки и пыль.
3. Этот пункт можно пропустить. Но для достижения наилучшего результата, вам понадобиться еще и тонкая, узкая щеточка. С ее помощью обработайте все пустоты между клавишами, чтобы точно ничего больше не осталось.
4. В конце протрите верхнюю часть клавиш мокрой тряпочкой без ворса или специальными компьютерными салфетками.

Загрязнение средней тяжести

Довольно часто люди упускают момент легкого загрязнения и усугубляют ситуацию. Как чистить клавиатуру на компьютере в таком случае? Не отчаивайтесь, и на этот вопрос мы нашли ответ:

1. Повторите первые два пункта очистки компьютера от легкого загрязнения.
2. Смочите ватную палочку в спирте и аккуратно уберите следы жира с клавиатуры, обрабатывая и верхнюю часть клавиш, и боковые.

Важно! Спирт может разъесть некачественную краску. Перед использованием рекомендуем проверить его действие на одной из кнопок, чтобы чистка прошла без лишних последствий

Тяжелые загрязнения

Чтобы помыть клавиатуру компьютера, если она уже основательно “припала пылью”:

Также необходимо отключить компьютер и отсоединить клавиатуру. Далее следует вооружиться отверткой. Переверните вашу клавиатуру и открутите все винтики. Сложите их в карман или в маленькую мисочку, чтобы не потерялись в процессе чистки. Снимите крышку. Положите две оставшиеся половинки на стол вверх ногами. Не забудьте проверить на так называемые “скрытые” винтики, которые могут располагаться под наклейками

Затем необходимо осторожно выдавить все клавиши
Особенное внимание уделите кнопкам Shift, Enter и Space (пробел). Обычно на них устанавливаются дополнительные крепления
Далее возьмите маленький тазик или миску и наполните ее теплой водой

Для большей эффективности добавьте щадящее моющее средство. Если налет довольно крепкий, сначала замочите все детали в этом растворе. Тщательно вымойте каждую кнопку руками или с помощью ненужной зубной щетки, после разложите их на газету или полотенце для просушки. Чтобы ускорить процесс, рекомендуется использовать фен. Затем вымойте пустую крышку. Ни в коем случае не касайтесь водой корпуса с микросхемами. Это приведет в негодность всю клавиатуру. После того, как все детали просохнут, соберите клавиатуру обратно.

Важно! Перед разборкой клавиатуру советуем сфотографировать расположение клавиш, чтобы все вернулись на свои места. Это позволит безболезненно провести чистку клавиатуры компьютера

Чистим клавиатуру ноутбука

Поэтому мы рекомендуем при сильных загрязнениях отдавать ноутбук в специальный сервис, который вернет вам верного помощника и соратника в самом чистом виде.

Надеемся, теперь вы не только знаете, как помыть клавиатуру компьютера, но и понимаете четкий алгоритм действий процедуры и уверены в своих силах. Значит — у вас получится привести в порядок свой гаджет и не придется нести его в ремонт или менять на новый.

Как быстро собрать и разобрать клавиатуру

Чтобы долго не возиться с разборкой и сборкой клавиатуры, необходимо поступать следующим образом. Надо положить устройство клавишами вниз
, подложив под короткие стороны деревянные бруски или что-нибудь подходящее — с тем, чтобы клавиши не были в нажатом состоянии. При этом упругие прокладки под клавишами будут оставаться в своих углублениях и не выскочат
.

После этого надо открутить все винты на нижней крышке и снять ее. Затем нужно аккуратно снять мембрану и проделать с ней необходимые манипуляции (если нужно). Некоторые упругие прокладки могут приклеиться с ней, следует аккуратно поместить их в соответствующие углубления.

Затем уже можно извлечь плату с контроллером и светодиодами. При сборке следует проследить за тем, чтобы все прокладки находились на своих местах
. «Большие» клавиши (такие как «Enter», «Shift» или «пробел») могут иметь 2-3 углубления, но одну
прокладку. И это может сбить с толку. При разборке проследите, сколько там было прокладок, чтобы потом не пришлось искать якобы отсутствующие.

Пожалуй, на сегодня все. Теперь вы, уважаемые читатели, знаете — как помочь своей клавиатуре. Надеюсь, информация была вам полезной. В следующей статье мы ознакомимся с тем, .

С Вами был Vsbot. До новых встреч!

Вообще клавиатуры разбирать очень легко и просто, времени это занимает не так много, но вот чистка клавиатуры — это очень муторное дело, если протирать каждую клавишу отдельно, а также потом вставлять все эти кнопки обратно.

И так, у меня имеется клавиатура, которую я не чистил уже около года и вот пришло время её «купания»

Она у меня очень старая, но она мне нравится и очень удобна для меня (уже другая). По идее все клавиатуры по структуре одинаковы и разборка/сборка, в принципе, тоже одинакова, для начала откручиваем все болтики на клавиатуре.

Снимаем заднюю крышку

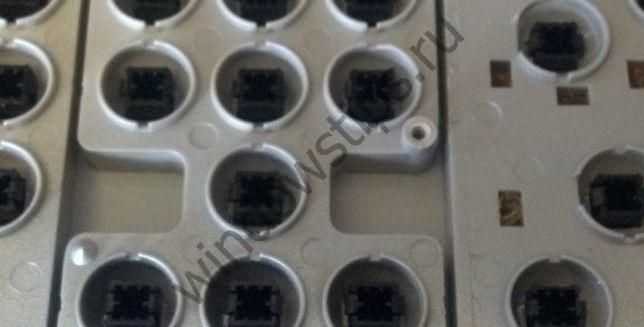

Потом убираем прокладки, которые обеспечивают контакт между кнопками и микросхемой, а также удерживают клавиши в верхнем положении и отпружинивают их назад, после того как Вы нажали кнопку, снимаем все клавиши с корпуса клавиатуры. Клавиши лучше класть в том порядке как они располагаются на клавиатуре, чтобы потом не было проблем со сборкой.

Но если Вы уверены что сможете 100% собрать клавиатуру не складывая клавиши по порядку, то можете не утруждать себя и сделать так.

Далее снимите с корпуса клавиатуры микросхему, которая находится в левом верхнем углу, если смотреть с внутреней стороны, и после этого под струёй тёплой или горячей воды смывайте пыль, крошки, волосы и т.д., там может быть очень много всего…

Просушите любым способом ваш корпус клавиатуры (только в духовку или микроволновку её класть не нужно!), после чего начинаем процесс сборки, сначала выкладываем прокладки.

После этого прикручиваем заднюю крышку, не забыв нормально наложить плёнку с микросхемами, а потом начинается самая муторная работа, это протирать клавиши и вставлять их на место:)

И на конец последнее фото в этой статье — это полностью чистая и собранная клавиатура.

Кстати, на фото правда не видно, но на дополнительной клавиатуре я перепутал места клавиши 9 и 7, так что при сборке, будьте внимательнее и ничего не перепутайте. Теперь опять можно забыть про чистку клавиатуры ещё на год.

Филимошин В. Ю., 2010

Очищение загрязнения средней тяжести

Если под кнопками вы замечаете мелкий мусор и кнопки засалены, то это средняя тяжесть загрязнения. Для устранения такого загрязнения нужно:

1. Оперативно отключить ПК от питания. Отсоединить у компьютера клавиатуру. Извлечь из ноутбука батарею.
2. Клавиатуру обычного компьютера перевернуть и потрясти. Таким образом, избавиться от крупных крошек. Для ноутбука можно такую процедуру не проводить.
3. Пылесосом или феном выдуть пыль и мелкие крошки. При этом можно использовать для удаления грязи мягкую кисточку для рисования.
4. Снять с клавиш жировые отложения ватной палочкой, смоченной в спирте.

Очищение спиртом устройства желательно проводить раз в месяц. При этом вы избавитесь не только от жира, но и от микробов.

Важно!

Перед чисткой спиртом проверьте, что жидкость не стирает буквы!

Часто встречающиеся неисправности клавиатур

Контактные площадки (и дорожки) покрыты тонким слоем серебра, которое со временем может окислиться. Контактное сопротивление при этом возрастет. Это может вызвать неустойчивое срабатывание некоторых клавиш.

Помочь этому горю просто – надо разобрать клавиатуру (выкрутив шурупы снизу) и достать мембрану

После этого надо осторожно очистить контактные площадки ученической стирательной резинкой

При этом окислы серебра удаляются, и контактная площадка делается более светлой.

Если устойчиво не срабатывают несколько клавиш, то причина может быть в другом. Могут появиться микротрещины в конкретной токопроводящей дорожке, соединяющей несколько «пятачков». В этом случае мембрану нужно заменить
.

Но мембрана отдельно не продается, можно лишь использовать мембрану от другого устройства. Впрочем, современные клавиатуры в большинстве своем стоят недорого, и заменить ее (клавиатуру) не составит труда. Естественно, речь не идет о клавиатурах premium класса, которые стоят существенно дороже, но которые очень качественны и надежны.

Контакт может нарушиться и в другом месте – в печатном разъеме платы, на которой расположены бескорпусная микросхема и светодиоды.

Для очистки контактов, как на плате, так и на мембране, можно использовать ту же ученическую резинку. Иногда выходит из строя сама микросхема. В этом случае клавиатура подлежит замене
.

Встречается еще один вид неисправности – обрыв жил кабеля. Чаще всего это происходит в месте входа кабеля в корпус клавиатуры. Это легко выявить с помощью «прозвонки» кабеля тестером.

Если выявлен обрыв жил, следует отрезать кусок кабеля дальше места обрыва (ближе к разъему). Затем надо припаять оставшийся кусок с разъемом к контактным площадкам платы, соблюдая цветовую маркировку проводов. Чаще всего такое происходит с дешевыми клавиатурами, у которых тонкие кабеля (производители экономят и на этом).

Микросхема может выйти из строя в клавиатуре с интерфейсом PS/2, которую переключили «на ходу».

И хорошо еще, если выйдет из строя только она. В худших случаях может выйти из строя контроллер интерфейса на материнской плате.

Косвенным признаком выхода из строя микросхемы клавиатуры служит тусклое свечение или мигание отдельных или всех индикаторов (светодиодов).

Напоминаем

, что клавиатуру PS/2 можно переключать только в выключенном состоянии

! При этом вилка кабеля питающей сети 220 В должна быть вынута из розетки. Или выключатель на блоке питания (если он есть) должен быть выключен.

Напоминаем также, что если вилка кабеля вставлена в сеть (и выключатель на блоке питания включен), то в блоке питания работает источник дежурного напряжения + 5В. Он питает часть компонентов материнской платы и клавиатуру. Это объясняет факт свечения индикаторов клавиатуры, когда компьютер не включен.

Однако не все так плохо – ведь можно использовать устройство с интерфейсом USB. USB разъем специально сконструирован так, что его можно переключать независимо от того, включено устройство и компьютер или нет. Это очень хорошая новость для забывчивых пользователей.

Разбираем клавиатуру ноутбука

При продолжительном и не очень аккуратном пользовании ноутбуком часто возникают проблемы, связанные с клавиатурой. Клавиши “залипают”, плохо нажимаются, некоторые из них вообще перестают реагировать на нажимание.

Возможно, клавиатура ноутбука просто нуждается в профилактической чистке. Для этого вовсе не обязательно отправлять гаджет в мастерскую. Справиться с этой проблемой можно и самостоятельно. Разберемся, как вытащить кнопки из клавиатуры ноутбука, а затем собрать ее обратно.

В отличие от техники старого образца, кнопки на современной аппаратуре имеют плоскую форму. Клавишу ноутбука можно условно разделить на 4 части:

1. Верхняя часть — это пластина с двумя пазами и защелкой в нижней части.
2. К кнопке прикреплены два рычажка, соединенные по центру (такая конструкция отдаленно напоминает качели).
3. Кроме того, конструкция оснащена четырьмя штифтами, которые входят в пазы на клавиатурной плате.
4. Возвратное движение клавиши осуществляется при помощи силиконовой пружины.

Чтобы снять кнопки на клавиатуре, пригодится обычная зубочистка и отвертка (желательно с выгнутым концом). Снимать клавиши в самом начале удобнее в нижней части клавиатуры. Алгоритм действий следующий:

1. Подденьте нижний край клавиши при помощи отвертки.
2. Аккуратно извлеките нижние рычажки из пазов. Сделать это довольно легко. Достаточно нажать на место, где соединены усики, и они покинут пазы.

1. Теперь о том, как разобрать клавиатуру в области пробела. Механизм большой клавиши “пробел” несколько отличается от малых кнопок. По краям длинная клавиша закреплена при помощи двух защелок. Есть и дополнительная защелка, которая расположена по всей длине клавиши. Чтобы снять большую кнопку, сначала отсоединяют боковые усилители, затем снимают усилители возле нижнего края кнопки (в направлении слева направо). Дальнейший порядок действий такой же, как и с маленькими клавишами.
2. После того, как вы полностью справились с процессом съема клавиш, необходимо тщательно очистить от загрязнений не только сами кнопки, но и механизм клавиатуры:
   • для очистки кнопок лучше всего подойдет мыльный раствор;
   • для очистки механизма от загрязнений можно использовать ушные палочки и зубочистку.

Как собрать клавиатуру после чистки?

Если все крепления и пазы остались в целости, установить кнопку на место вы сможете без особого труда.

Длительная эксплуатация клавиатуры может привести к ее сильному загрязнению. Эта проблема имеет место среди тех пользователей, которые привыкли вкусно поесть или попить чаю прямиком за рабочим столом. Даже после самой чистоплотной трапезы за стационарным персональным компьютером, на клавиатуре остается хотя бы парочка крошек. Тут включается несложная математика: берем в расчет количество трапез, обилие пыли и другого мелкого мусора вокруг рабочего пространства. В итоге — наше устройство ввода превращается в рассадник для размножения разнообразных бактерий, а само загрязнения может стать причиной механического повреждения устройства. Девайс требует регулярного ухода в виде очистки. Разобрать клавиатуру и заняться чисткой — это только половина дела. Как собрать клавиатуру после всех процедур? Многие пользователи задаются этим вопросом, ответ на который можно найти в этой статье.

Устройство кастомной клавиатуры

Материалы основы клавиатуры

Де­шевый сег­мент кас­томных кор­пусов сде­лан из ABS-плас­тика либо из акри­ла. Так­же встре­чает­ся алю­миний и поликар­бонат. А в самых «топах» исполь­зует­ся алю­миний (и не толь­ко) со встав­ками из раз­личных метал­лов — меди, титана, нер­жаве­ющей ста­ли, кар­бона и так далее. Час­то в мидл- и хай‑сег­менте при покуп­ке пред­лага­ется два матери­ала на выбор — алю­миний раз­личных цве­тов и Frosted-поликар­бонат. «Фрос­тедом» (он же «заморо­жен­ный») называ­ется матовая повер­хность поликар­боната, потому что она похожа на повер­хность зас­тывше­го льда. Из такого поликар­боната сде­лан кор­пус Radiance TKL.

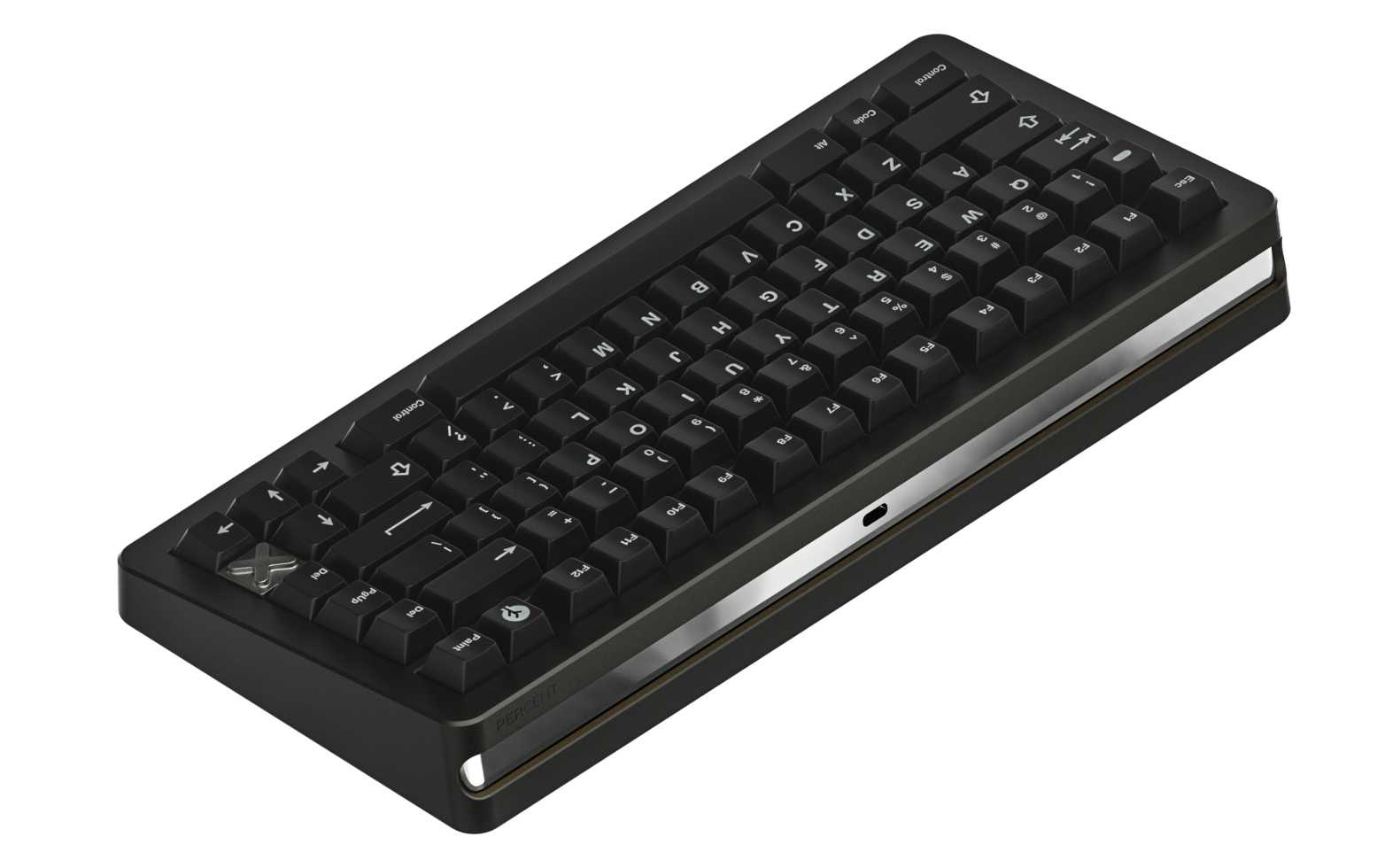

Radiance TKL

Груз

Груз — это деталь, которая прик­ручива­ется к кор­пусу кла­виату­ры. Пос­коль­ку в основном кор­пуса сде­ланы из лег­кого алю­миния или плас­тика, груз умень­шает виб­рации кла­виату­ры при печати, тем самым меняя звук в луч­шую сто­рону, и кла­виату­ру ста­новит­ся не так прос­то сдви­нуть с мес­та — для мно­гих это плюс. Обыч­но груз ста­вят в кас­томы мидл- и хай‑сег­мента, самый рас­простра­нен­ный матери­ал — это латунь. В хай‑сег­менте матери­ал гру­за иног­да мож­но выб­рать. Нап­ример, час­то пред­лага­ется медь или сталь с PVD-пок­рыти­ем, что уве­личи­вает цену кла­виату­ры, но при этом дела­ет ее кра­сивее и уни­каль­нее. При­мер такой кла­виату­ры — Percent Studio Trio75.

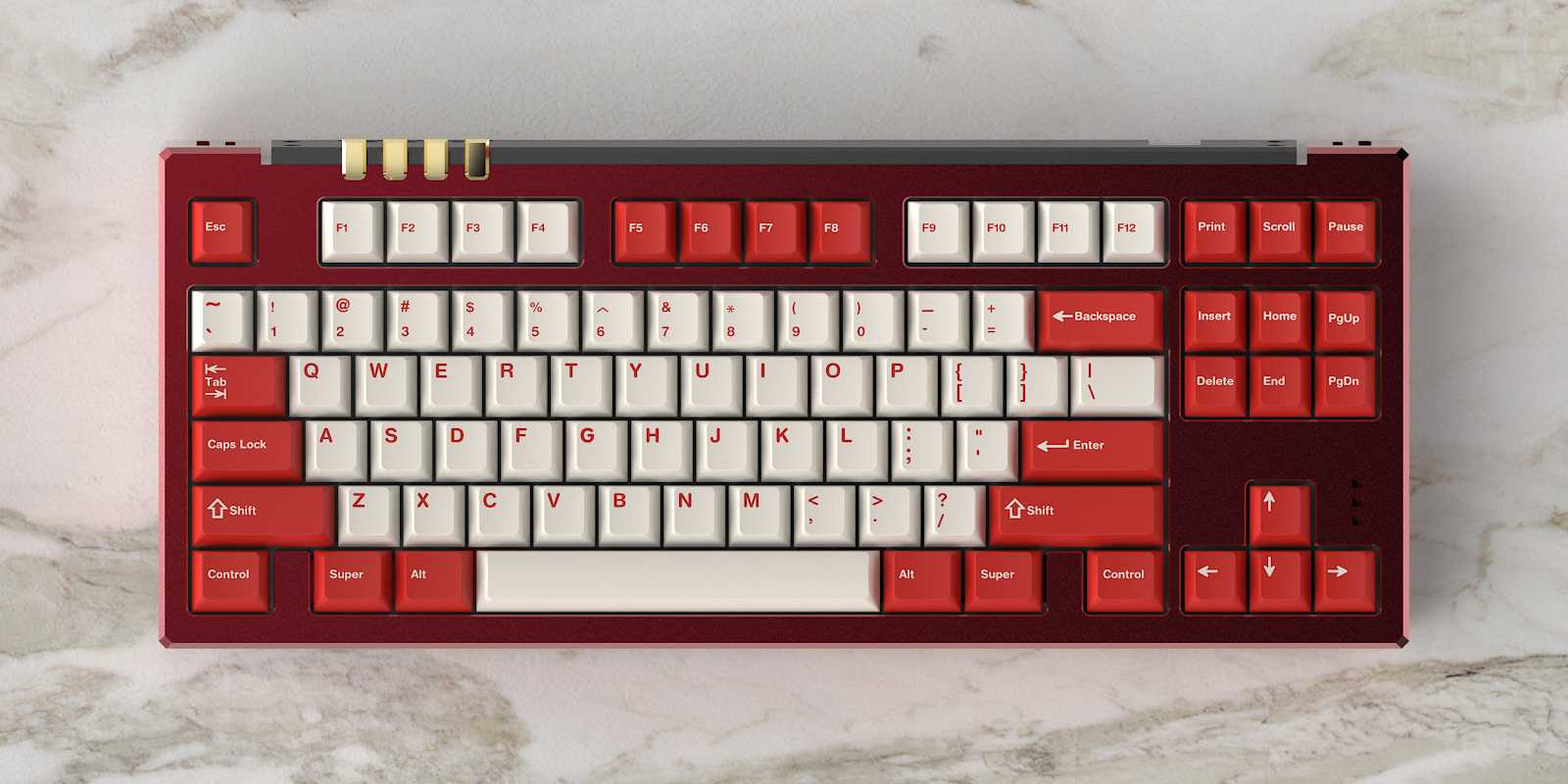

Percent Studio Trio75

Еще гру­зы изго­тав­лива­ют из алю­миния — такие изде­лия исполь­зуют в качес­тве дизай­нер­ской фиш­ки: осно­ва кла­виату­ры из алю­миния может быть пок­рашена в один цвет, а груз — в дру­гой. Так, нап­ример, устро­ена Pixelspace Studio X KBDfans Endless-80.

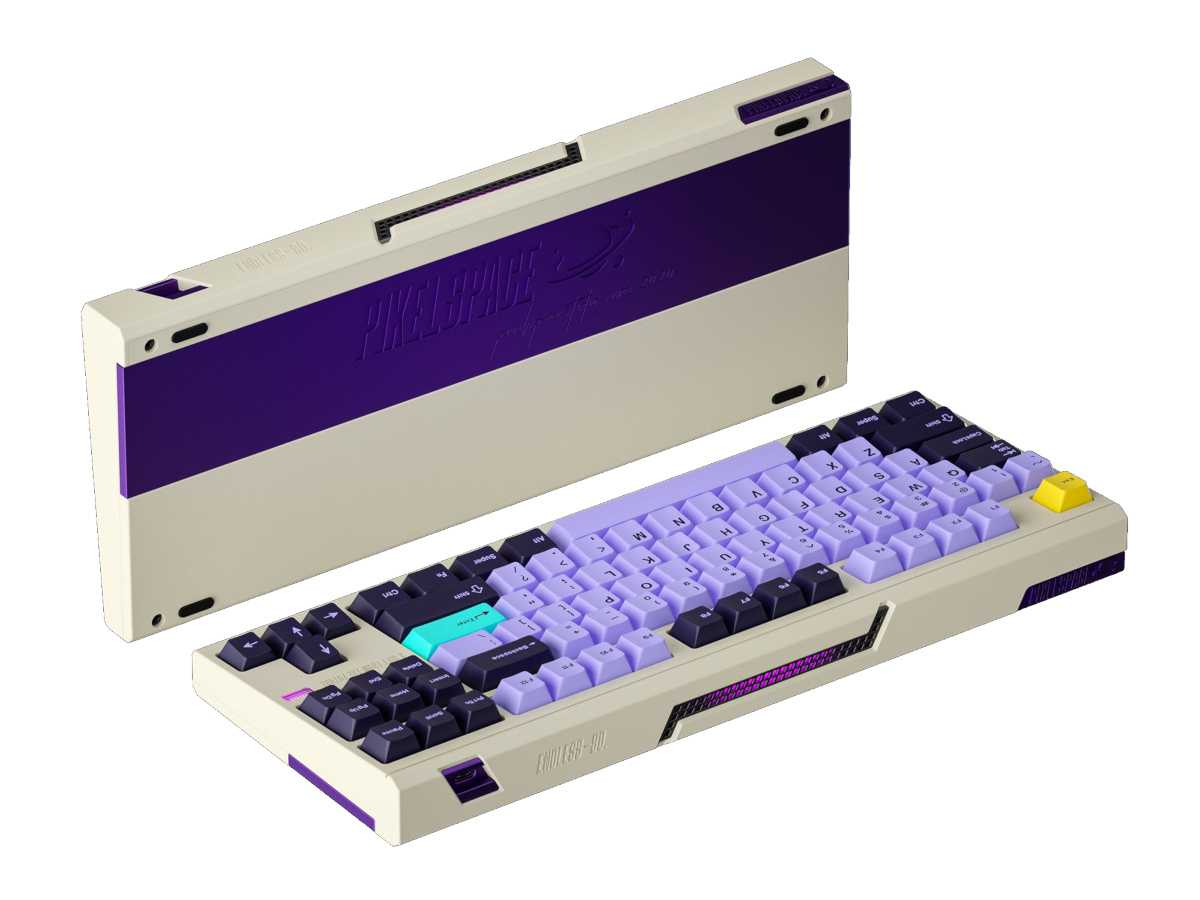

Pixelspace Studio X KBDfans Endless-80

Краска и обработка поверхностей

Кор­пуса ниж­ней ценовой катего­рии изго­тав­лива­ют из цвет­ного ABS-плас­тика и акри­ла. В мидл‑сег­менте исполь­зует­ся ано­диро­ван­ный алю­миний. В хай‑сег­менте тоже при­меня­ется ано­диро­ван­ный алю­миний, а еще встре­чают­ся вари­анти­ки поин­терес­нее.

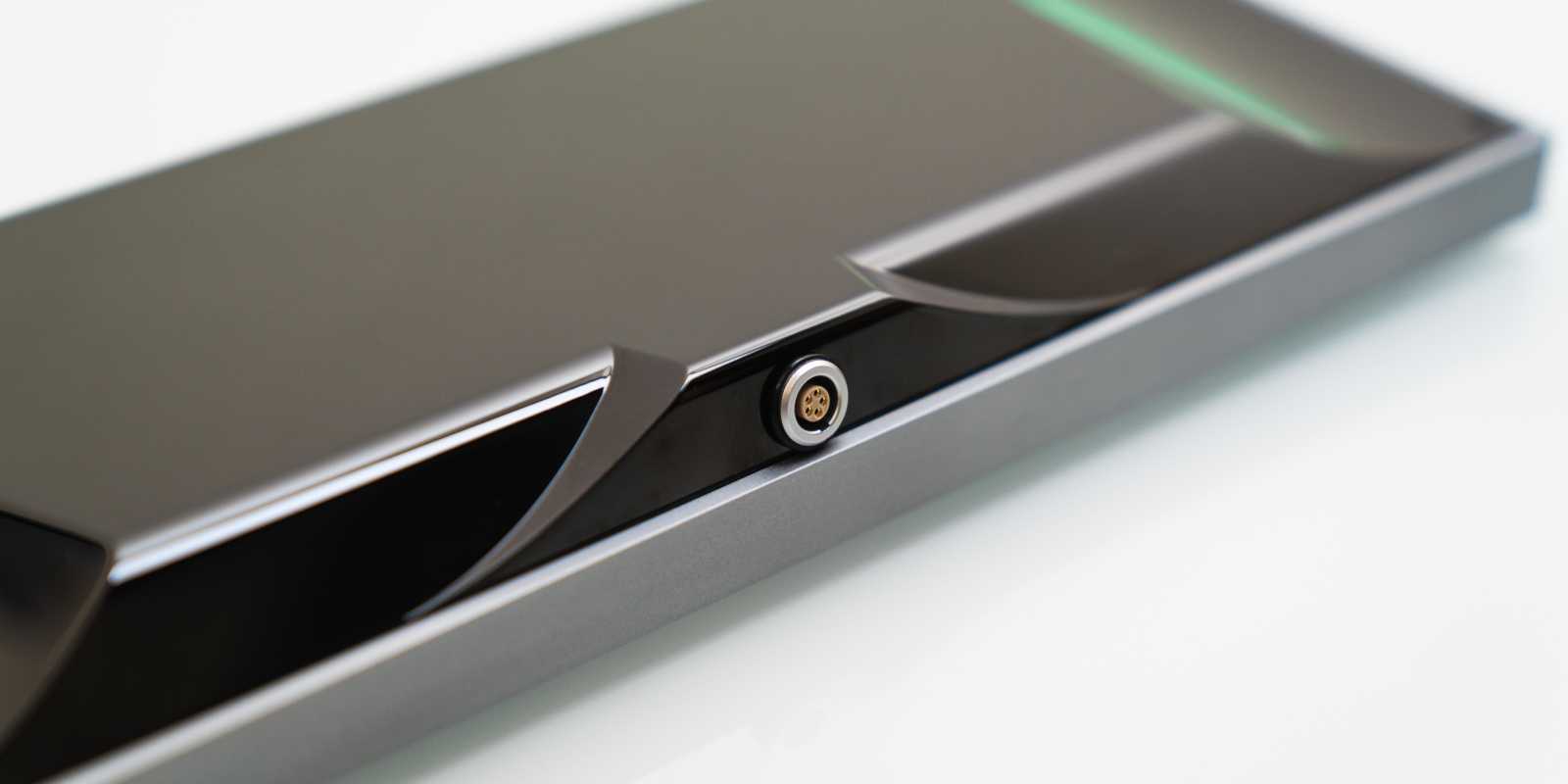

PVD Mirror polished

Он же Physical Vapor Deposition (кон­денса­ция из паровой фазы). Так называ­ется дорогу­щая обра­бот­ка метал­ла, в резуль­тате которой тот блес­тит как зер­кало. На заранее отпо­лиро­ван­ную метал­личес­кую повер­хность в сре­де с отка­чан­ным воз­духом и закачан­ной смесью азо­та и арго­на при тем­перату­ре 400–600 гра­дусов напыля­ются час­тицы дру­гого метал­ла, нап­ример титана или цир­кония. Получа­ется край­не твер­дое пок­рытие, лишен­ное даже мик­ротре­щин и очень устой­чивое к царапи­нам, уда­рам и про­чим механи­чес­ким воз­дей­стви­ям. Нап­ример, ниж­няя часть кла­виату­ры, вклю­чая дно, может быть сде­лана из отпо­лиро­ван­ной до зер­каль­ного блес­ка нер­жаве­ющей ста­ли. При­мер такой кла­вы — Project Keyboard kepler TKL.

Project Keyboard kepler TKL

E Coating

Так называ­ется элек­тро­форе­тичес­кая окраска: для нанесе­ния крас­ки на повер­хность кор­пуса исполь­зует­ся высокое нап­ряжение. Этот спо­соб поз­воля­ет добивать­ся раз­ных гра­даций цве­та, а так­же инте­рес­ных тек­стур повер­хнос­ти.

Нап­ример, с помощью ано­диро­вания пок­расить кор­пус в белый цвет не получит­ся, а элек­тро­форе­тичес­кий метод поз­волит добить­ся любого цве­та. При этом повер­хность будет либо глад­кой, если исполь­зует­ся жид­кая крас­ка, либо шер­шавой, если исполь­зует­ся порош­ковая. Такой спо­соб окраски повыша­ет устой­чивость к механи­чес­ким пов­режде­ниям. В час­тнос­ти, так пок­рашена кла­виату­ра Pixelspace Studio X KBDfans Endless-80 в рас­цвет­ке E-beige case + Purple weight.

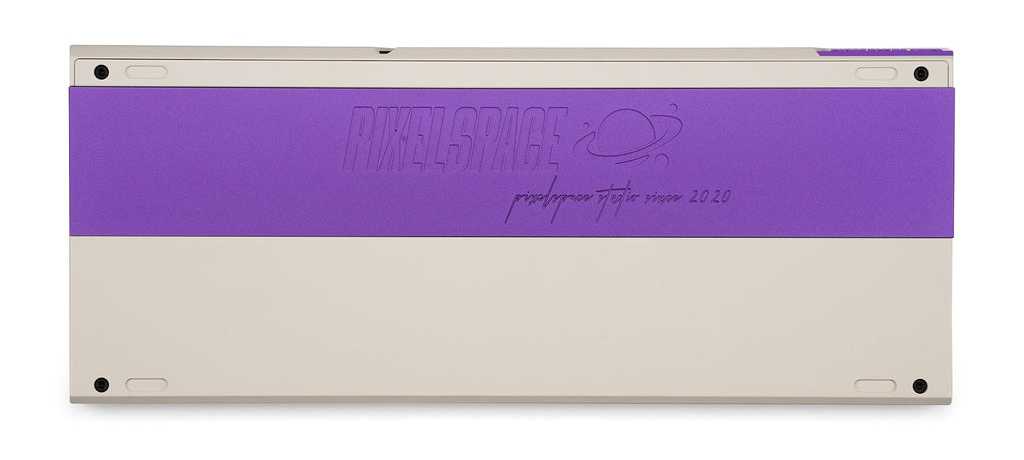

Pixelspace Studio X KBDfans Endless-80 в рас­цвет­ке E-beige case + Purple weight

Ceracote

Это крас­ка с час­тицами керами­ки. Дан­ный метод исполь­зуют в пок­раске ору­жия. На кор­пус кла­виату­ры напыля­ется крас­ка, затем он отправ­ляет­ся в автоклав, где под дей­стви­ем высоко­го дав­ления и тем­перату­ры крас­ка запека­ется. Метод кру­той, но в то же вре­мя очень дорогой. Вот при­мер кла­виату­ры, пок­рашен­ной имен­но этим методом.

Sandblasting

Это пес­кос­труй­ка. Она исполь­зует­ся, если кла­виату­ра сде­лана целиком из меди, латуни и про­чих метал­лов и тре­бует­ся добить­ся матовой повер­хнос­ти либо матовы­ми нуж­но сде­лать встав­ки или груз. На кла­виату­рах сред­ней ценовой катего­рии груз обыч­но ник­то не обра­баты­вает, поэто­му на нем могут быть вид­ны сле­ды от фре­зы.

Come together, right now

После всех опытов над стабилизаторами, пришло время устанавливать переключатели. Всё предельно просто: нужно вставить переключатели в пластину для крепления, после чего вставить контакты в печатную плату, ну и, естественно, припаять всё это дело.
При попытке поставить все переключатели разом, могут возникнуть проблемы с их положением в пространстве. И чтобы избежать косяков, я припаял сначала 4 переключателя по углам пластины. Остальные же переключатели вставлял по-одному за раз, чтобы быть уверенным, что все переключатели ровно и крепко держатся.

Поскольку я использовал универсальную пластину для крепления, то не все переключатели держатся на ней достаточно крепко (приходится чем-то жертвовать ради большого количества поддерживаемых раскладок). В такие места я поставил PCB-mounted переключатели, чтобы их не перекашивало. Ещё один интересный финт ушами с переключателями: на модификаторах (, , , ) я использовал Gateron Black, для всего остального я использовал Gateron Brown.

Пайка же — дело монотонное и скучное, поэтому смысла описывать его нет. Если же паяльное мастерство для вас камень преткновения — на ютубе полно обучающих роликов, которые расскажут вам, как паять правильно.

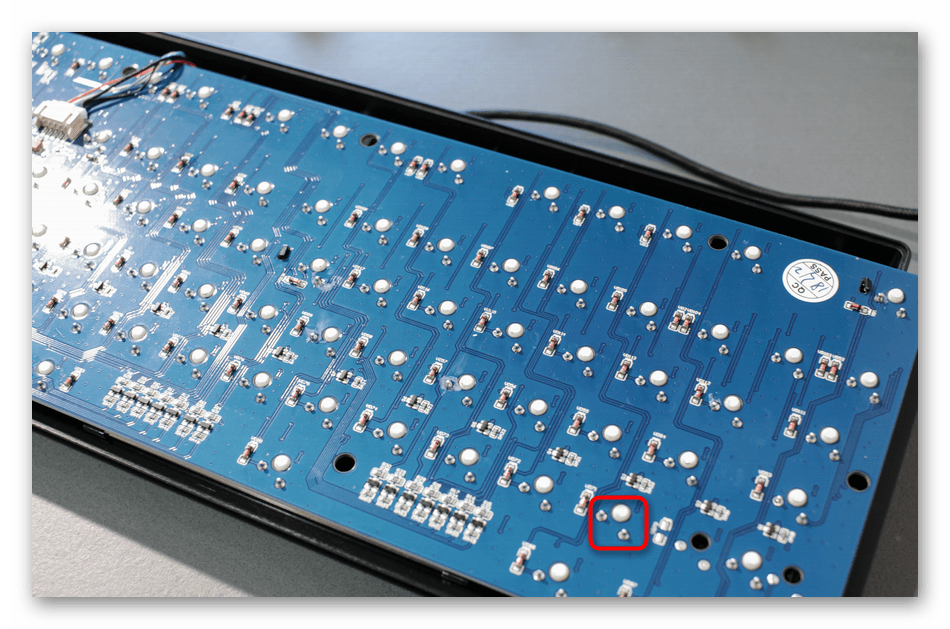

Отпайка переключателей

Отпайка переключателей механической клавиатуры уже не входит в саму разборку, поскольку связана именно с ремонтом. Однако все же стоит уточнить несколько моментов по этому поводу. Для начала подготовьте паяльник, флюс для пайки и олово, которым будете припаивать новый переключатель. В идеале еще иметь вакуумный пистолет, который позволит забрать старое расплавленное олово, но этот инструмент редко у кого есть, тем более можно вполне обойтись и без него.

Обратите внимание на саму плату. Там следует отыскать нужный переключатель и заметить две ножки, на которых он и держится

Все, что от вас требуется, — расплавить олово ножек, чтобы они свободно отпали и переключатель был извлечен.

Остается только вставить на это место новый переключатель и запаять его точно таким же образом. Перед сборкой обязательно подключите клавиатуру и проверьте, чтобы после ремонта она функционировала корректно.

Помимо этой статьи, на сайте еще 12542 инструкций. Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.
