Как снять переднюю панель на стиральной машине lg

Схема устройства

Схемы устройства стиральных машинок LG могут немного отличаться, в зависимости от конкретной модели. Однако основные узлы располагаются у них одинаково.

Каждый прибор оснащен следующими деталями:

• крышка;
• передняя панель;
• задняя стенка;
• панель управления;
• бак и барабан;
• плата управления;
• впускной клапан;
• сливной насос;
• амортизатор;
• прессостат;
• порошкоприемник;
• ТЭН;
• ремень и мотор — у машинок с инверторным двигателем ремень отсутствует;
• датчики, противовесы, амортизаторы.

Кроме основной схемы стиральной машинки, в процессе ремонта может потребоваться схема платы управления. Она нужна в том случае, когда деталь работает с нарушениями и нуждается в пайке. Универсальной схемы нет, они отличаются для каждой модели бытовой техники.

Как разобрать агрегат самостоятельно: пошаговая инструкция

Чтобы правильно разобрать стиральную машину Samsung, рекомендуем соблюдать следующую   очередность действий. Начинать процесс нужно со снятия верхней крышки, для чего нужно взять отвертку и открутить два самореза, расположенных сзади машинки. Затем аккуратно сдвиньте крышку немного вперед и снимите ее с корпуса. Если вам нужно осмотреть шкив и ременной привод мотора, просто потяните противовес на себя.

Стиральную машину начинают разбирать с верхней крышки

Следующий шаг – демонтаж лотка для моющих средств. Откройте контейнер, надавите на блокировочный фиксатор и потяните отсек на себя так, как вынимаете его для чистки. Немного сложнее снять манжету – резиновый уплотнитель барабана. Помогая себе отверткой, аккуратно отсоедините фиксационное кольцо и снимите его с манжеты. Выполняйте процедуру не спеша, чтобы случайно не повредить резину. Далее заверните резиновую деталь внутрь барабана.

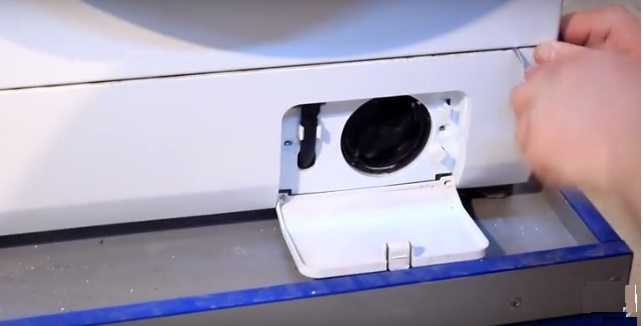

Снять нижнюю панель, под которой находится сливной шланг и фильтр, несложно. В машинках Samsung деталь фиксируется на защелках, поэтому ее нужно просто отсоединить от корпуса. В результате становится доступен сливной насос. Чтобы его достать, потребуется снять хомуты с помощью плоскогубцев и открутить несколько винтов фигурной отверткой.

Дальше переходите к приборной панели, под которой размещен электронный блок управления. Чтобы снять деталь, нужно выкрутить саморезы, расположенные в нише дозатора для моющих средств и с противоположной стороны панели. Затем отстегните защелки и отделите блок управления от корпуса машинки. Деталь можно оставить висеть на проводах или же положить на верхнюю часть агрегата, но лучше все же отключить ее от проводов и убрать в сторону.

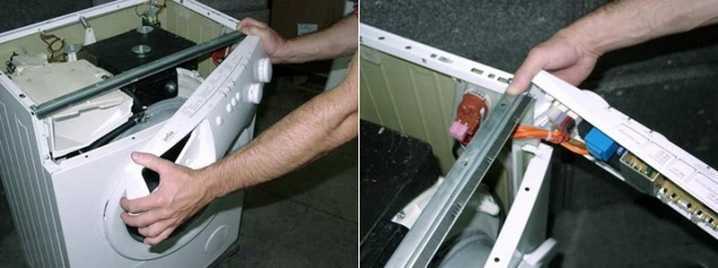

Панель управления можно оставить при разборке в висячем положении

После вышеуказанных манипуляций принимайтесь за демонтаж фасадной поверхности. Как снять переднюю панель стиральной машины Samsung? Для этого достаточно выкрутить крепления и легким движением отделить панель от корпуса.

Чтобы снять заднюю панель, открутите сзади 4 болта и уберите деталь в сторону. Теперь нужно отсоединить все шланги, которые прикреплены к баку агрегата: заливной и сливной, а также трубки, ведущие к прессостату и отсеку для моющих средств. Воспользуйтесь отверткой, чтобы предварительно снять хомуты.

Дальше следует заняться трубчатым электронагревателем (ТЭНом): демонтировать или просто отсоединить от проводов. Обычно нагревательный элемент находится в нижней части бака под барабаном. Если нужна замена ТЭНа, выкрутите гайки и полностью достаньте его из гнезда. На данном этапе также отсоедините провода от мотора. Контактов достаточно много, поэтому нужно сфотографировать или записать последовательность соединений, чтобы ничего не перепутать при сборке.

Чтобы демонтировать ТЭН полностью, необходимо открутить крепеж посредине и аккуратно потянуть нагреватель на себя

Также нужно снять противовесы, которые находятся сверху и снизу бака. Открутите болты подходящим по размеру ключом и отложите грузы подальше.

Теперь переходите к более сложному процессу – выемке бака. Данную работу лучше выполнять не одному, а с помощником. Для начала открутите болты, которыми амортизаторы крепятся к баку, и отсоедините их. Вместе с ассистентом медленно и аккуратно снимите деталь с пружин и извлеките наружу. Дальше нужно отделить от бака двигатель. Сначала отсоедините приводной ремень, затем выкрутите болты, удерживающие мотор, и снимите его. В завершение демонтируйте шкив.

Так выглядит разобранный бак стиральной машины

Для замены подшипников в барабане необходимо разобрать бак. Задача усложниться, если деталь окажется неразборной. В таком случае придется распилить его, выполнить ремонт подшипников, герметизировать стыки и склеить части между собой или же соединить их при помощи болтов и гаек.

В стиральных машинах с разборным баком, например, в модели Samsung Diamond на 6 кг, выполнить замену гораздо проще: две половины бака могут скрепляться стяжными болтами или защелками, которые нужно просто рассоединить. Затем можно достать барабан, на котором находятся подшипники. Чтобы демонтировать подшипниковый узел, аккуратно выбейте металлические кольца при помощи молотка и долота.

Снимая детали одну за другой, вы сможете без труда разобрать стиральную машину и добраться до узлов, требующих ремонта. Собирать технику нужно в обратном порядке, не пропуская ни одного из указанных этапов.

Какие бывают электродвигатели в СМА LG?

Прежде чем начать ремонт электромотора своими руками, нужно выяснить — в чем исток проблемы. Корейский бренд ЭлДжи (LG) оснастил свои последние модели инверторными двигателями, отличающимися целым набором преимуществ:

• Из-за отсутствия щеток и прочих элементов, изнашивающихся вследствие трения, они гораздо надежнее — неполадки у них бывают нечасто.
• Быстро набирают скорость.
• Удерживают стабильность оборотов.
• Их работа почти бесшумна.

Производитель так уверен в инверторных электродвигателях, что предоставляет на них десятилетнюю гарантию. В некоторых моделях гарантия на электродвигатель достигает 15 лет. Предшественники инверторных ЭД — коллекторные аналоги, которые, имея трущиеся части, более склонны к поломкам.

Снимаем сломанную ручку

После того, как люк открыт, можно непосредственно приступать к демонтажу элемента. Пластиковая ручка стиральной машины LG ремонту не подлежит, необходимо приобрести новую деталь для переустановки сломанной. Купить запчасть можно в специализированном магазине, назвав консультанту модель СМА. Чтобы снять ручку, следует:

• обесточить стиралку, перекрыть кран забора воды;
• открутить дверцу от корпуса машинки (откройте люк и с помощью отвертки выкрутите два болта, удерживающих дверь);
• уложить дверцу на ровную поверхность стеклом вверх;
• выкрутить болтики, скрепляющие две части люка;
• отверткой разжать защелки, расположенные по кругу;
• снять верхнюю часть и стекло.

Теперь перед вами будет лежать только внутренняя часть. Прежде чем демонтировать ручку, следует сфотографировать ее с обеих сторон, это поможет не ошибиться при дальнейшей сборке. Взяв тонкую отвертку, пропихните штифт, скрепляющий механизм. После того, как штифт вытащен, остальные элементы разобрать и достать будет легко. Чтобы понимать, как собрать ручку стиралки, нужно знать, из чего она состоит:

• пластиковая ручка;
• скрепляющий конструкцию штифт;
• пружина;
• защелка.

После того, как весь механизм будет извлечен, можно поставить новую ручку.

Выбор места установки

Как театр начинается с вешалки, так и установка стиральной машины начинается с выбора места размещения агрегата. Вариантов не так уж и много, это может быть ванная комната, кухня или специальная прачечная, которую зачастую обустраивают в частных домах. В любом случае, организовать к машинке подвод воды и водосток в канализацию в этих помещениях будет нетрудно, поскольку они уже есть там изначально. Сложнее, когда в качестве места установки стиралки определяется пустующая кладовка или другое помещение. В этом случае потребуется прокладка инженерных коммуникаций и в них.

Идеальным местом для установки является свободная зона с удобным расположением, имеющая в непосредственной близости со стиральной машинкой всю необходимую подводку коммуникаций:

• водопровода;
• канализации;
• электрической сети.

Особых требований к месту установки не предъявляется, главное чтобы основание под стиралкой было ровным и крепким, а между стенами или мебелью и корпусом агрегата оставался небольшой зазор (5–10 мм).

Перед началом установки необходимо удалить из стиральной машины транспортировочные болты, а места под них закрыть идущими в комплекте заглушками.

Крайне важно установить стиральную машину по уровню. Это исключает вероятность повышенной вибрации и смещение аппарата с места установки во время работы в режиме отжима белья

Для выравнивания «по горизонту» потребуется обычный пузырьковый уровень. Саму регулировку следует провести в двух плоскостях, по ширине и глубине стирального автомата. Производители допускают отклонение от «нулевого» значения не более ± 2 °.

Регулировка плоскости производится путем закручивания или выкручивания передних ножек. Для этого необходим рожковый ключ нужного размера. Вращение против часовой стрелки приводит к увеличению высоты ножки, по часовой стрелке — к уменьшению высоты.

После выставления нужной высоты ножек, если это предусмотрено конструкцией, их положение фиксируется путем затягивания контргаек.

Ставим ручку

Установку ручки следует производить осторожно, не нарушая рекомендуемого порядка сборки. Последовательность действий при переустановке механизма будет следующей:

• поставьте на место пружинку;
• фиксатор расположите сбоку от пружины;
• придерживая замок, приступайте к установке штифта. Он должен быть введен не полностью, а просунут только в одно ушко пружинки;
• наденьте ручку на фиксирующий элемент и вставьте штифт до конца.

Далее нужно собрать дверь. Стекло заводится под ручку, сверху кладется внешняя часть люка. Закрепляются фиксирующие защелки. Вкручиваются болтики, соединяющие две части дверцы. И в окончании останется только поставить люк обратно на стиральную машину LG.

Интересное:

Поделитесь своим мнением — оставьте комментарий

В процессе эксплуатации, стиральная машинка может получить неисправности, при которых стирка невозможна. Если программа стирки закончилась, время блокировки (5 мин) прошло, а люк не открывается, при этом конечно же вода в барабане отсутствует, то проблема в дверце.

Распространенные причины неисправностей

В руководстве по эксплуатации перечислены типовые неисправности стиральных машин. Практически для всех марок они идентичны:

• Вода не греется:
  1. чаще всего это неполадки с ТЭНом: возможно, сгорела клемма;
  2. сбой датчика, регулирующего подачу воды;
  3. неисправность блока управления;
  4. накипь – накапливаясь на поверхности нагревателя, она разрушает его. Если часто кипятите белье, нагреватель быстрее выйдет из строя.

При таких поломках нужно вызвать мастера.

• Не поступает вода:
  • отсутствует давление. Возможно, водопроводный кран перекрыт;
  • неисправный клапан;
  • случай редкий – поломка блока управления.

Если набор воды идет, моющее средство частично смывается, необходимо почистить фильтр. Это делают как самостоятельно (здесь инструкция), так и с помощью специалиста.

• Стиральная машина не задерживает воду:
  • если после наполнения самослив идет сразу, возможна техническая ошибка при подключении к канализации;
  • если же программа уже запущена и происходит самослив – есть неисправность.

Сначала проверьте подключение. Во втором случае даже не думайте – сразу вызывайте специалиста.

Не сливает воду:очистите фильтр насоса для слива.

Если фильтр в порядке, придется заменить насос.

Чтобы избежать подобных неприятностей, необходимо регулярно чистить фильтр.

• Отжим белья слабый:
  • поломка таходатчика;
  • оборвана цепь;
  • отсутствует контакт.

Все эти неполадки устранить самостоятельно вряд ли удастся. Обратитесь к мастеру.

• Под днищем агрегата появилась вода:
  • распространенная причина – шторы для окон. Постольку порошок образует много пены, а занавески воду не впитывают, пена просачивается через технические микроотверстия и превращается в воду;
  • протекание патрубка;
  • повреждение манжеты люка;
  • слабая шланговая прокладка для подвода воды;
  • редко, но случается, – протекание барабана.

Со всеми этими проблемами лучше обратиться к профессионалу.

• Не включается:
  • причина редкая – поломка сетевого фильтра;
  • но, возможно, повреждена автоматическая защита.

Подозреваете, что поломка произошла в блоке? Будет правильным пригласить мастера.

• Машина «застучала»: разберитесь, возможно, такая особенность конструкции. Если посторонние звуки возникли «вдруг»:
  • вещи внутри барабана распределилось неравномерно;
  • попал посторонний предмет;
  • пришел в негодность подшипник;
  • неправильно установлена машинка.

Неисправность стиральной машины лучше устранить сразу – вызывайте мастера.

• Барабан перестал вращаться:
  • порыв ремня привода;
  • поломка двигателя;
  • обрыв проводов;
  • поломка тахогенератора мотора.

Вращая барабан, можете самостоятельно проверить его ход. Не вращается – возможно, попал какой-то посторонний предмет. Крутится свободно – проверьте ремни привода. Делать ремонт самостоятельно не рекомендуется, можете только навредить. В неисправности стиральной машины разберется мастер.

• Безостановочно крутится ручка: причиной могут быть неисправности разных узлов стиральной машины.
• Слышен запах гари:
  • замыкание проводки;
  • вода или посторонние предметы попали на двигатель.

Можете проверить сами.

Чтобы стиралка работала тише, а вибрация была меньше, устанавливать ее нужно на ровной, без дефектов, поверхности. К этому относитесь ответственно, ведь вибрация часто становится одной из причин поломки прибора. Устранить легко: прикрепите резиновые ножки или положите под машинку прорезиненный коврик.

Как своими руками можно устранить шум, заменив подшипник и манжеты, узнаете, просмотрев видео:

Именно износ подшипника чаще всего является причиной шумности.

Убираем УБЛ и переднюю стенку

Перед завершающим этапом работы надо снять устройство блокировки люка, чтобы оно не мешало демонтировать стенку. Для этого нужно выполнить поочередные действия.

1. Ослабить хомут, который удерживает переднюю стенку, с помощью плоскогубцев, отвертки или круглогубцев.
2. Снять манжету, чтобы открыть доступ к внутренностям машинки и блокиратору.
3. Окрутить два винта, расположенных возле соединения крючка замка с УБЛ.
4. Достать деталь через отверстие.
5. Отсоединить провода, вынуть замок.

На последнем этапе снимается сама передняя панель. Для этого надо открутить удерживающие ее шурупы, расположенные на переднем верхнем ребре корпуса, и под нижней декоративной полосой. Теперь можно снять стенку, и заняться непосредственно ремонтом стиральной машины.

https://youtube.com/watch?v=_doASCid0qU

Отсоединяем провода от трубчатого электронагревателя (ТЭН)

Пришла пора встретиться с электроникой и заняться отключением ТЭН, предмета, который является чуть ли не главнейшей частью всей стиральной машинки в целом. Не будет электронагревателя – вода будет ледяная… ну, а точнее – той температуры, которую задает управляющая организация.

Чтобы ничего не перепутать, как можно четче сфотографируйте, как ТЭН был подключен до демонтажа

В начале статьи мы уже рекомендовали делать фоторепортаж всего процесса, но отсоединению проводов от ТЭН нужно уделить особенное внимание

Любая ошибка может стоить фатальной поломки трубчатого электронагревателя, а его замена влетит в копеечку… хотя, конечно, если стиральная машина LG разбирается именно из-за неисправного ТЭН, можно особо не задумываться, но все-таки соблюдать меры предосторожности

Убираем то, что мешает и отвлекает

Сняв все крышки и панели, мы увидели всю подноготную стиральной машины в прямом и переносном смысле этого слова. Все лишние детали теперь нужно снять, а потому в одночасье с машины снимаются шланги прессостата, шланг, идущий от места, где был лоток (порошкоприемник), заливной шланг и сливной патрубок.

Слишком много слова «шланг», не правда ли? Кратко говоря, можно считать, что снимаются все крупные шланги, бросающиеся в глаза при взоре на стиральную машину в ее нынешнем виде. Для снятия шлангов потребуется открутить хомуты, крепящие их, а затем непосредственно удалить шланги. Хомуты желательно не снимать со шлангов, особенно если последние разных диаметров.
