Замена крестовины стиральной машины bosch своими руками

Как заменить подшипник в стиральной машине «Индезит» самостоятельно

В этих популярных стиралках замене подлежат также 2 п/ш, выполняющие связующую функцию шкива и загрузочного барабана. Плановый ремонт при естественном износе может потребоваться по прошествии 5-6 лет регулярной, но достаточно бережной эксплуатации, в соответствии с рекомендациями производителя.

При чрезмерной загрузке, неправильной установки техники, может возникнуть дисбаланс, ведущий к повышенной нагрузке, повреждению сальников, попаданию влаги на рабочие поверхности компонентов и, как следствие, коррозия и выход из строя.

Как и в других модификациях с фронтальной загрузкой, демонтаж и замена деталей сопровождаются предварительной практически полной разборкой техники, чтобы добраться до барабана.

Краткая последовательность мероприятий при самостоятельном ремонте в домашних условиях:

• подготовка инструментов, расходников и новых подшипников;
• слив всей оставшейся воды, отключение от коммуникаций;
• разборка машинки, стоит воспользоваться видеоинструкцией, запросив на Ютьюбе по модели агрегата;
• извлечение барабана, возможно понадобится ножовка по металлу, чтобы распилить по шву, или раскрутить фиксирующие винты, разделив на две половины;
• вытащить втулку, сальник;
• демонтировать п/ш съемником или воспользоваться зубилом и медным молоточком, постукивая по контуру внешней обоймы;
• очистить посадочные места, все детали, проверить целостность и наличие дефектов.

В завершение устанавливаются новые элементы и производится сборка в обратном порядке.

С чего начать

Несмотря на то, что хочется как можно скорее приступить к делу, мы должны заметить, что начать лучше всего с подготовки всех тех инструментов, которые могут потребоваться в процессе разборки и последующей сборки. Их список достаточно невелик.

В процессе работы могут потребоваться следующие инструменты:

• гаечные и разводные ключи разных размеров,
• молоток или несколько молотков (небольшой, средний и крупный, в зависимости от модели машинки и характера поломки),
• несколько отверток с крестовым и прямым шлицом (в стиральной машине могут встретиться детали, прикрученные шурупами разной резьбы и диаметра),
• плоскогубцы

Как заменить подшипник: пошаговая инструкция

Замена подшипника для моделей Indesit WISL 82, WISL 102, WISL 105 X, IWSD 5085 и других проводится по общему алгоритму. Разница может заключаться только в порядке вскрытия бака. В приборах данного бренда устанавливается как разборной, так и цельный элемент. В первом случае добраться до подшипника будет просто, нужно просто рассоединить крепления бака. Если же стиральная машина оснащена неразборным элементом, пластиковое полотно придется распиливать, а затем заново склеивать обе части.

Сначала необходимо снять верхнюю крышку с агрегата. Сделать это несложно, открутив сзади стиральной машины два самореза и аккуратно сдвинув крышку немного назад. Затем ее нужно приподнять и снять с опоры. В некоторых моделях Indesit крышка дополнительно удерживается пластиковыми защелками в передней части. Если они есть, воспользуйтесь молотком и легкими постукиваниями от себя отсоедините крышку от защелок.

Далее демонтируйте заднюю стенку. Для этого открутите на ней 6 саморезов, после чего панель должна отсоединиться без лишних усилий. За ней вы увидите мотор, но его нужно будет отсоединить в конце разборки. Если машинка оснащена приводным ремнем, на данном этапе его необходимо снять, чтобы он не помешал дальнейшим действиям.

Затем приступайте к отсоединению приборной панели. Сначала следует вынуть порошкоприемник, нажимая фиксатор внутри элемента. В свободном от бункера отсеке выкрутите болты, которые закрепляют приборную панель, и снимите ее с держателей. Соединительные провода нужно снять и убрать полностью отделенную деталь в сторону, чтобы не повредить ее в процессе работы.

После снятия приборной панели необходимо демонтировать все детали, находящиеся в верхней части. К ним относятся бетонный противовес, патрубок, находящийся между баком и отсеком для порошка, прессостат и водонаборной клапан, а также их контакты.

Перед снятием передней стенки следует выкрутить дверцу люка и снять резиновую манжету. Сначала при помощи отвертки отогните уплотнитель и аккуратно заверните его в бак, чтобы не повредить. Открутите болты, которые удерживают петлю, и снимите дверцу.

С тыльной стороны внизу нужно отсоединить от корпуса электромотор и нагревательный элемент, амортизаторы, сливной патрубок и противовес. Чтобы удалить из машинки двигатель, отсоедините фишку питания и заземляющий провод, после чего открутите болты, на которых крепится элемент. По такому же принципу отсоединяют проводку ТЭНа.

С помощью пассатижей снимите хомут и отсоедините сливной патрубок от помпы. Перед этим рекомендуется выкрутить фильтр. Для освобождения амортизаторов от креплений нужно открутить гайки с левой и правой стороны. Когда все элементы сняты, убедитесь, что бак ничего не удерживает, и проведите его демонтаж. Затем открутите шкив, используя ключ-шестигранник типа «звезда» размера Т40. Ослабляйте его крепление, понемногу расшатывая болт. Если сделать это оказалось непросто, примените для размягчения средство WD-40.

Далее необходимо разобрать демонтированный бак, чтобы добраться до барабана и подшипников. В разборном баке достаточно выкрутить все болты по окружности и аккуратно рассоединить две части. Цельную деталь необходимо распилить пополам по месту стыка, воспользовавшись ножовкой по металлу или болгаркой. Предварительно по периметру бака нужно просверлить отверстия, расстояние между которыми должно быть не больше 4-5 см. Данная манипуляция необходима, чтобы по окончании работ собрать бак и зафиксировать его болтами.

После этого остается раскрутить болты, скрепляющие бак с барабаном, отстегнуть удерживающие защелки и снять пластиковые стенки бака. Далее можно переходить непосредственно к замене подшипника на барабане стиральной машины Indesit. Процедура проводится в следующем порядке:

1. Выньте из гнезда изношенный сальник и аккуратно выбейте металлические шайбы.
2. Уложите барабан на сторону люка.

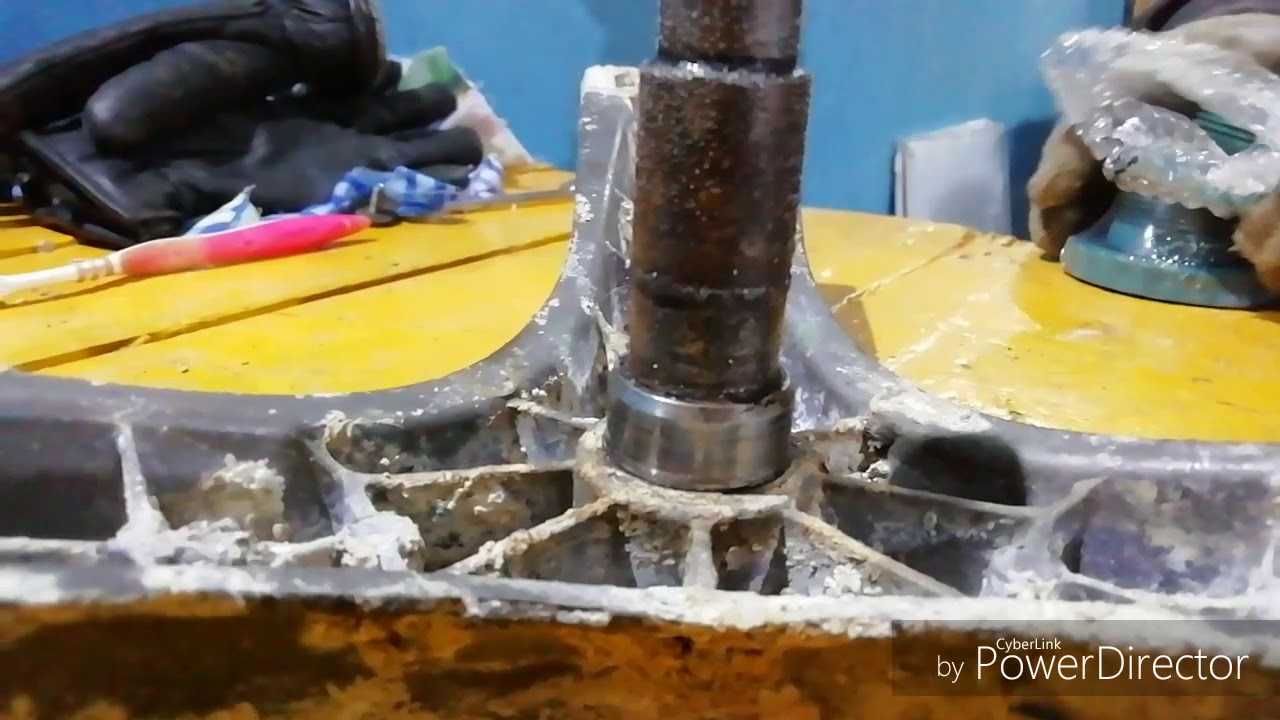

3. Установите долото на ободок внешнего подшипника и выбейте деталь при помощи молотка.
4. Повторите манипуляцию с внутренним подшипником, следя за тем, чтобы долото не попало на корпус барабана и не повредило его.
5. Зачистите гнезда, а также обработайте их смазкой и средством WD-40.
6. Вбейте новые элементы до упора на освобожденные места, ударяя молотком по наружным краям деталей.
7. Обработайте сальник смазкой и установите его с внутренней стороны бака.
8. Проведите сборку стиральной машины в обратном порядке.

Замена подшипников – трудоемкий и длительный процесс, но выполнив его самостоятельно, вы сможете сэкономить на услугах сервисного центра. Надеемся, что наша статья будет вам полезна.

Не крутится барабан стиральной машины

Причин этого может быть довольно много. Например, может порваться приводной ремень, поломаться модуль или выйти из строя мотор.

• Начнем с проверки на целостность ремня. Если во время стирки вы слышите звук работающего двигателя, но барабан остается на месте. Значит, проблема именно в приводном ремне. А точнее он износился, соскользнул или оборвался. Для того, чтобы получить доступ к ремню вам может понадобиться снять заднюю крышку. Если у вашей модели задняя крышка несъемная, то снимайте крышку машинки. Если ремень неисправен, то покупаем новый и меняем.
• Возможно, что причиной послужили износившиеся в конец подшипники либо посторонний предмет между баком и барабаном. В этом случае барабан просто заклинит. И вы не сможете вращать его руками. Конечно, данные неисправности необходимо будет устранить.
• Если вышел из строя мотор или модуль, то звука работающего мотора вы не услышите. В этих случаях лучше обратиться к специалисту по ремонту бытовой техники.

Более подробную информацию по этим и другим видам поломок вы сможете найти в рубрике про . Удачи в определении неисправностей и их ремонте!

Что необходимо для замены подшипников

Для самостоятельного ремонта стиральной машины дома необходимо тщательно изучить рекомендации по демонтажу шарикоподшипников, подготовить основной инструментарий:

• фигурную и минусовую отвертки;
• пассатижи, комплект шестигранников, рожковых ключей и накидных торцевых головок;
• бокорезные кусачки;
• специальные приспособления — съемники, подходящие для конкретной модели;
• молоток, желательно с медным набалдашником;
• расходные материалы, смазку, аэрозольный спрей WD-40, значительно облегчающий снятие прикипевших элементов;
• новые п/ш, уточнить модификацию которых следует в паспорте изделия, на официальном сайте производителя или у авторизованной сервисной службы.

Можно также найти видеоинструкцию с подробным пошаговым описанием мероприятий для каждой модели бытовой техники на Ютьюбе.

Нюансы выполнения работ на машинах разных производителей

Для ремонта некоторых моделей отдельных производителей необходимо знать о нюансах, обусловленных конструкцией этих агрегатов. Такие особенности есть у стиральных машин таких брендов, как: «Indesit» и «LG», «Samsung» и «Atlant».

«Indesit» (Италия)

При ремонте машин данного бренда изначально необходимо уточнить конструкцию бака, т.к. она может быть различна. Новые модели выпускаются с неразборным баком, а старые – с разборным.

Это определяет объём и последовательность выполняемых операций. Кроме этого, у некоторых моделей винты крепления шкива могут быть с левой резьбой (W 84 TX), что необходимо учитывать.

Если повреждена латунная втулка, устанавливаемая на ось крестовины барабана, то её также необходимо заменить при выполнении подобных работ. Также у моделей данного бренда предусматривается двойное крепление оси барабана, что является определённым нюансом, о котором следует помнить. Наличие датчика самопозиционирования, который необходимо отключить при демонтаже барабана, – это ещё одна особенность, которую следует знать при самостоятельном выполнении работ.

«LG» (Южная Корея)

У стиральных машин данного производителя бак вынимается с передней части корпуса устройства. Современные модели данного бренда обладают улучшенными техническими характеристиками, позволяющими стирать значительный объём белья за одну загрузку. В связи с чем подобные устройства оснащаются баком, отличающимся значительным весом, что несколько затрудняет выполнение описываемых работ

Кроме этого, при разборке барабана следует обратить внимание на узел крепления электрического двигателя, который несколько отличается от типа крепления у прочих производителей

«Samsung» (Южная Корея)

Конструкция стиральных машин данного бренда также предполагает демонтаж бака через наружную стенку

Особенно осторожно при выполнении работ со стиральными машинами марки «Samsung» следует быть при выбивании подшипника, т.к. в случае повреждения втулки, придётся менять весь барабан. Кроме этого, отличительной особенностью данного бренда является использование на одном валу двух подшипников разных размеров

При этом больший выбивается снаружи в сторону бака, а меньший − изнутри его

Кроме этого, отличительной особенностью данного бренда является использование на одном валу двух подшипников разных размеров. При этом больший выбивается снаружи в сторону бака, а меньший − изнутри его.

«Atlant» (Белоруссия)

У машин данного бренда барабан извлекается с задней стороны, что предусмотрено их конструкцией. Бак на машинах марки «Атлант» используется разборного типа, поэтому пилить его при замене подшипников не придётся.

При сборке бака необходимо использовать герметик, это позволит обеспечить более надёжную защиту от протекания.

Вызов мастера

В том случае, если самостоятельно поменять амортизаторы Bosch на новые невозможно, можно вызвать мастера. Лучше всего обращаться в компании, которые давно работают на рынке и предоставляют услуги по ремонту моечной техники на высоком уровне. Об этом можно судить по положительным отзывам покупателей. Это позволит доверить свою технику профессионалам и не попасться мошенникам.

Стоимость магистерской работы зависит от прейскуранта компании и объема проделанной работы. Если помимо замены амортизатора потребуется другой ремонт, стоимость будет выше. В среднем по столице цена 1300 руб. Запасные части оплачиваются отдельно.

После установки новых амортизаторов мастер проводит пробный пуск в работу и дает гарантию на выполненный ремонт.

Замена подшипника в стиральной машине с фронтальной загрузкой

Элемент меняется в соответствии с рекомендациями изготовителя или когда возникают посторонние шумы, скрип, вибрация или подтекание. Самостоятельно поменять детали можно лишь при неукоснительном следовании инструкции, наличии инструментов и опыта, поскольку предстоит разобрать практически всю стиральную машину, вне зависимости от производителя, для того чтобы добраться до бака и извлечь барабан. Традиционно в моделях с фронтальной загрузкой установлено 2 элемента, которые не обслуживаются, меняются с последующей утилизацией.

Наличие съемника значительно упростит все мероприятия, при отсутствии приспособления — воспользоваться медным молотком и зубилом. Удары следует наносить по верхней обойме достаточно аккуратно, чтобы избежать перекоса, деформации посадочных мест и порчи других узлов.

После демонтажа, следует произвести тщательную очистку окисления, загрязнений, проверку других компонентов на предмет работоспособности.

Стиральная машина не греет воду

Нагревом воды в стиральной машине занимается нагревательный элемент (ТЭН). И поломка ТЭНа тоже является одной из самых распространенных. Для того, чтобы диагностировать данную неисправность, необходимо поставить стирку при более или менее высокой температуре. Например, при 60 градусах. Можно ставить и больше.

Далее необходимо потрогать стекло люка во время стирки. Если оно существенно теплее, чем температура в комнате, значит, с нагревательным элементом все в порядке. Если же происходят сбои в выполнении программы, либо стекло люка остается холодным, значит, есть вероятность, что испортился именно ТЭН. Сбои из-за данной неисправности могут происходить следующим образом:

1. Машинка набирает воду.
2. Затем начинает не спеша вращать барабан.
3. Она ждет нагрева, но нагрев не происходит.
4. Она просто замирает и стирка не продолжается.

В этом случае вы можете продолжить стирку в холодной воде. Для этого выберите стирку без нагрева или поставьте температуру на ноль. Или же просто прервите стирку и займитесь заменой ТЭНа.

Некоторые подробности замены подшипника в стиральной машине «Атлант»

Белорусские машинки занимают достойное место среди бюджетных моделей, отличаясь достаточно высокой степенью надежности. Основной возникающей проблемой является периодическая необходимость замены подшипников из-за износа. Главные признаки, свидетельствующие о необходимости ремонта — возникающий характерный гул при включении отжима, вибрация и другие посторонние звуки. Убедиться в необходимости обслуживания можно приоткрыв загрузочную дверцу и покачать барабан, а затем провернуть. При наличии люфта и неоднородности вращения необходимо извлечь изношенные п/ш и заменить. В противном случае может потребоваться более дорогой ремонт.

Заказать требуемые элементы можно по модификации агрегата в интернете или у поставщика. Подходят также корейские детали, которые более износоустойчивые.

Как и при ремонте других машин с фронтальной загрузкой, необходима полная разборка, чтобы достать бак. Следует отключить все сети, шланги, выкрутить фильтр и слить остатки воды, установить технику на ровную площадку. Затем последовательно отсоединить панели, крышки, электропроводку, вытащить лоток для моющих средств, двигатель и грузы. Чтобы открутить шкив можно воспользоваться деревянным бруском для заклинивания.

Вытащив бак, необходимо его уложить на пол, выкрутить саморезы и разделить на две половинки, извлечь барабан и приступить к замене п/ш и сальника. В этой модификации один элемент, расположенный в отверстии бака.

Выбивается деталь достаточно легко, планомерным постукиванием долотом по контуру внешней обоймы. После демонтажа, следует тщательно зачистить посадочное отверстие, проверить сохранность и работоспособность других элементов. Возможно потребуется замена приводного ремня.

Как вызвать мастера

Для вызова мастера по ремонту бытовой техники на дом:

Позвоните по телефону:

• в Москве +7 (499) 35-01-794
• в Санкт-Петербурге +7 (958) 498-30-42

Или заполните заявку на сайте указав город: вызов мастера on-line.

При обращении по телефону сообщите:

1. Вид техники, торговую марку и по возможности модель;
2. Что именно сломалось — опишите своими словами;
3. Укажите дату и удобное время для проведения ремонта;
4. Контактные данные: телефон, адрес, ФИО, ближайшую станцию метро.

Износ манжеты люка стиральной машины Бош почти всегда можно обнаружить путем визуального осмотра детали. Чаще всего повреждение манжеты люка проявляет себя самым неприятным образом, машинка просто начинает протекать. Испорченная резинка пропускает воду, и она беспрепятственно вытекает из-под крышки люка во время стирки и полоскания. Решить проблему поможет замена манжеты люка стиральной машины Bosch своими руками, но как выполнить подобную работу, если никогда не приходилось ничего подобного делать? Давайте разбираться.

Ход работы

Теперь вы готовы к ремонту стиральной машины Bosch и замене подшипника.

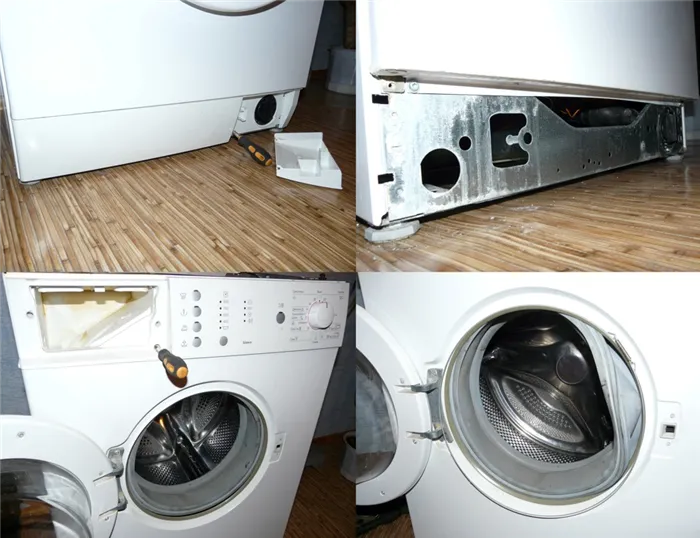

• Уберите верхнюю крышку СМ.
• Для этого открутите два винта крепления сзади.

• Выньте лоток-дозатор для моющего средства.
• Выкрутите три винта за лотком, а также один с другой стороны, которые крепят панель управления.
• Сняв панель, вы увидите провода, ведущие к главному модулю. Если вы решите их отсоединить, лучше сфотографировать правильное расположение. В противном случае, просто положите панель наверх корпуса.
• Уберите нижнюю панель.

• Выкрутите фиксирующие болты.
• Откройте дверцу люка.
• Снимите наружный хомут манжеты.

• Для этого отогните манжету, поддевая инструментом, снимите хомут.
• Отогнув манжету, снимите замок люка.
• Чтобы снять УБЛ, открутите болты крепления.
• Отсоедините провода и достаньте блокиратор.
• Приподнимите и уберите переднюю панель.

Хорошо, вы сделали первый шаг. Отложите тарелку в сторону и продолжайте выполнять следующие действия.

1. Вытащите внутреннюю часть лотка для моющих средств.
2. Приподняв его, вы заметите шланг, который подает моющее.
3. Снимите пружинный хомут шланга при помощи плоскогубцев.
4. Сняв лоток, приступайте к противовесам.
5. Используя головку на 13 мм, выкрутите болты.
6. Сняв верхний и передний противовесы, переключайтесь на ТЭН (расположен под баком).
7. Отсоедините ведущие к нему провода.
8. Открутите центральную гайку (не до конца).
9. Продавите гайку внутрь бака, вытащите нагреватель.
10. Снимите патрубок от бака до насоса.
11. Подставьте плоскую емкость, так как остатки воды могут вылиться из патрубка.
12. Уберите шланг прессостата с борта бака.
13. Ослабьте хомут патрубка, выкрутив один болт, достаньте его.
14. Уберите жгуты, прикрепленные к баку.

На передней части машины работа пока закончена. Идите в подсобку.

• Выкрутив винты, снимите заднюю панель.

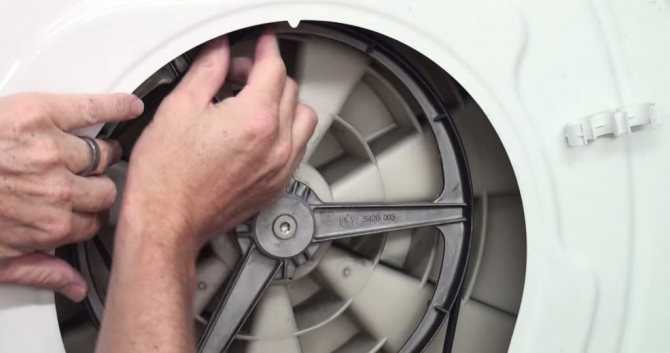

• Оттяните ремень привода в сторону и, прокручивая шкив, снимите ремень.
• Разожмите зажимы проводов двигателя.
• Выкрутив болты, достаньте мотор.
• Отожмите крепление, уберите камеру отбора давления.
• Снимите амортизатор, выкрутив штифт внизу.
• Достаньте бак с барабаном из корпуса, сняв с пружин.

Демонтируйте бак и замените подшипник барабана стиральной машины Bosch Maxx 5.

Ослабьте пружинный зажим и снимите его, а затем резиновую втулку двери.

1. Положите барабан на другую сторону, снимите шкив.
2. Используя головку на 13 мм, отвинтите болт.
3. Открутите болты, соединяющие половинки бака.
4. Отжав пластиковые защелки, разделите бак.
5. Достав барабан, вы увидите подшипники в задней части бака.
6. Установите бак на подпорки.
7. Установите долото на подшипник, постучите киянкой и выбейте его.

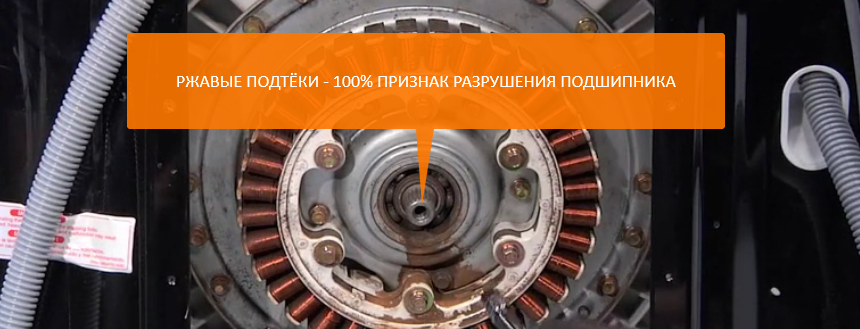

Признаки износа узла

Чтобы с высокой долей вероятности выявить износ подшипников барабана стиральной машины, особенно на ранних стадиях, нужны навыки и опыт. Это сложная задача, но существуют признаки неисправности подшипника, которые заметит даже человек далекий от техники.

1. Сторонние шумы в стиральной машине во время стирки: металлический лязг, скрип сопровождаемый хрустом. Громкость звуков может существенно увеличиваться при высоких оборотах двигателя.
2. Плохой отжим. Сопротивление в подшипниковом узле не позволяет двигателю работать на полной мощности, белье после стирки чрезмерно влажное.
3. Увеличение уровня вибрации вследствие дисбаланса барабана.
4. Повреждения кромки манжеты. Если в ходе вращения барабан «гуляет», его края стирают резину уплотнения. При возникновении подобной ситуации стоит проверить состояние подшипников.

Любой из перечисленных выше признаков может служить предвестником проблемы, но не стоит паниковать, подтвердить или опровергнуть подозрения поможет диагностика. Это ряд простых действий, выполнить которые под силу каждому.

Как узнать о поломке

Выход из строя подшипника СМ связан с сильным шумом и грохотом при работе: вы можете услышать скрежет, дребезжание.

Отогнув резиновую манжету люка, подвигайте барабан рукой: если он сильно расшатан, значит, неисправность на лицо.

Какие же подшипники стоят на стиральной машине Bosch, чем их можно заменить? Чтобы сделать правильный выбор в магазине, снимите изношенные детали и покажите их продавцу. Это довольно сложный ремонт, однако он того стоит.

Необходимые инструменты

Прежде чем приступить к работе, подготовьте инструменты.

1. Насадочная, шлицевая, крестовая отвертки.
2. Торцевые головки 8-32 мм.
3. Молоток.
4. Долото.
5. Плоскогубцы, острогубцы.
6. Съемник, чтобы снять подшипник.
7. Ремкомплект Бош.
8. Средство WD-40.
9. Резиновая киянка.
10. Герметик.

Основные причины поломки

Первая и основная причина износа подшипника барабана в стиральной машине любой марки, будь-то: LG, Самсунг, Индезит – повреждение уплотнительной манжеты (сальника). Ее задача состоит в том, чтобы обеспечить герметичность бака, не позволить воде выливаться за его пределы.

Вода способствует вымыванию смазки, шарики вращаются на сухую, что влечет за собой поломку детали. Чаще всего первым разбивается сепаратор, его части способствуют дальнейшему разрушению узла, а отсутствие центровки шариков дает возможность валу и закрепленному на нем барабану «гулять».

Способствует износу и постоянный перегруз. Чтобы избежать подобной ситуации, многие производители используют систему, блокирующую запуск при чрезмерном весе барабана. Также причиной поломки может служить заводской брак, но именитые производители закупают только качественные детали, правда, плохой подшипник могли установить в ходе недавнего ремонта.

Назначение узла и последствия выхода его из строя

Подшипниковый узел — это важная деталь стиральной машины. С одной стороны, он обеспечивает надежное крепление барабана к баку, с другой не препятствует свободному его вращению. Способ установки подшипников и конфигурация узла может существенно отличаться и зависит от типа машины и ее производителя.

В большинстве моделей стиральных машин именитых производителей, к примеру, Индезит, Самсунг, Бош и прочих ось барабана вращается на двух подшипниках. Они отличаются размерами. Наружный испытывает максимальную нагрузку больше, внутренний – меньше. В обязательном порядке узел закрывается уплотнительной манжетой, препятствующей утечке воды из бака.

Подшипники обеспечивают плавное вращение барабана, они же защищают бак от механических повреждений. Ни в коем случае нельзя пользоваться стиральной машиной, если появились признаки поломки данного узла. Расшатавшийся вал может стать причиной выхода из строя целого ряда деталей, вплоть до физического разрушения бака, что повлечет за собой дорогостоящий ремонт.

Как поменять подшипники в стиральной машине «Самсунг»

Бытовая техника, изготовленная известным корейским концерном отличается хорошей функциональностью и надежностью, но как и все агрегаты требует периодического профилактического ремонта и замены расходных элементов.

Если нет возможности пригласить мастера, попробуйте заменить детали самостоятельно, предварительно подготовив необходимые инструменты и купив новые шарикоподшипники. Ремкомплект подбирается на основании сервисного кода, расположенного на наклейке сзади. Одновременно подлежат замене сальники, а также другие элементы, которые изношены или влияют на работоспособность.

Разборка машинки производится в заданной последовательности, с которой можно ознакомиться в видеоинструкции, набрав в поисковике модель, поскольку более современные типы отличаются конструктивными особенностями.

В любом случае придется добраться до пластикового бака. Затем необходимо снять шкив посредством торцевого или разводного ключа, выбить, постукивая молотком по торцу, вал, отсоединить крепления и вытащить барабан. При наличии выработки на валу, возможно потребуется также замена крестовины.

После извлечения сальника, который поддевается отверткой, большой п/ш выбивается внутрь бака при помощи зубила, а малый наружу. Следует избегать соскальзывания инструментов, и бить последовательно по контуру внешней обоймы.

Втулка очищается от накипи, окисления и возможного ржавления, посадочные места смазываются специально предназначенным составом, устанавливаются новые п/ш и сальник и производится сборка. Для облегчения процесса, желательно записывать очередность всех операций и фотографировать присоединение клемм, можно также пронумеровать маркером патрубки.

Что нужно для устранения поломки?

Заменить подшипники своими руками в домашних условиях можно. Главное, подготовиться к процедуре, приобрести новые комплектующие и вспомнить технику безопасности

Также важно трезво оценить свои силы и возможности: потребуется практически полностью разобрать машинку и располовинить бак. Если опыта и времени недостаточно – обращайтесь в сервисный центр

Решившись на самостоятельный ремонт, собираем инструменты:

• молоток;
• плоскогубцы;
• отвертки (плоская и крестовая);
• выколотка;
• фиксатор резьбы (разъемный – синий);
• трещотка;
• набор шестигранных отверток Torx.

Также при замене пригодятся очиститель WD-40 или аналогичное средство, высокотемпературный герметик и смазка. Покупаются и новые комплектующие: подшипник и сальник. Как правило, на BoschMaxx 5 требуются обоймы 6204, 6205 и уплотнитель с параметрами 30х52х10/12. Но лучше сначала демонтировать старый узел и проверить маркировку «колец».

Как снять и поменять?

Амортизаторы Bosch легко доступны с передней стороны стиральной машины. Для этого необходимо частично разобрать корпус.

Процедура обеспечения доступа к амортизаторам:

Открутите винты, которыми крепится верхняя крышка шайбы. Снимите верхнюю крышку. Снимите контейнер для пыли. Отвинтите винты, которыми крепится панель управления

Осторожно снимите панель управления и поместите ее над машиной. Откройте дверцу люка

Под резинкой найдите металлический зажим, который держит его зажим. Вставьте резинку в барабан. Откручиваем винты, которыми крепится передняя панель. Осторожно отсоедините переднюю панель, так как она будет по-прежнему удерживаться UBL. Отсоедините UBL. Отодвиньте переднюю панель в сторону.

Амортизаторы расположены под баком с обеих сторон. В дальнейшем стиральную машину Bosch можно отремонтировать двумя способами:

путем полной разборки, включая снятие бака, без снятия бака.

Последний проще и быстрее. Чтобы амортизаторы действительно создавали грохот при мытье, бак нужно покачивать вручную. Если от легкого касания деталь начинает активно двигаться и долгое время не стабилизирует свое положение, то, скорее всего, амортизаторы не выполняют свою функцию.

Даже если изношен только один из амортизаторов, заменяйте их попарно. Каждый амортизатор имеет две точки крепления: к бачку и к корпусу омывателя. Верхние опоры сделаны пластиковыми заклепками. Для их снятия понадобится отвертка и сверло на 13.

С помощью этого инструмента опора осторожно пробивается сначала одним амортизатором, затем другим. После: Установлены новые детали

Для верхних опор используйте заранее подготовленные винты и гайки.

Сборку стиральной машины производите в обратной последовательности, не забывая подключить дверной замок и установить фиксатор на резинке люка.

Один из вариантов замены амортизаторов на стиральной машине Бош можно увидеть на видео:

Освобождаем место для извлечения бака

В самом процессе замены подшипников ничего сложного нет, но вот подготовительные процедуры – это целая история. Связано это с тем, что сперва нужно вытащить из корпуса «домашней помощницы» все элементы, способные помешать извлечению узла бак-барабан, что занимает очень много времени. Перед разбором обязательно подготовьте исправные шуруповерт, а также крестовую и плоскую отвертки – три инструмента, которых будет достаточно для демонтажа. Четко следуйте нашей инструкции, чтобы вся процедура прошла как нужно.

Отключите стиральную машину Bosch от всех коммуникаций. Выкрутите 2 самореза, которые фиксируют верхнюю панель СМ сзади, а после снимите саму крышку. Достаньте из техники порошкоприемник. Извлеките панель управления, предварительно выкрутив саморезы. Снимите декоративную панель, установленную на переднюю часть корпуса снизу. Извлеките еще 3 самореза, которые находятся прямо за декоративной панелью. Разожмите и уберите проволочный хомут, удерживающий манжету, а саму манжету заправьте в барабан. Снимите переднюю стенку, за которой вы найдете УБЛ, не отсоединенное от основной части стиральной машины

Осторожно сбросьте фишку замка или же просто снимите УБЛ, не порвав при этом провода и контакты. Снимите заливной патрубок

Отключите провод, который идет к диспенсеру, а затем извлеките лоток от корпуса.

• Извлеките верхнюю металлическую фальш-панель, доступ к которой вы получили после того, как сняли панель управления машинкой.
• Чуть-чуть опустите противовес, для чего нужно ослабить его крепежные болты.
• Снимите клеммы с термистора и отсоедините его.
• Отключите провода питания и заземления, которое присоединены к трубчатому нагревателю.
• Достаньте из машинки ТЭН.
• Снимите хомуты, которые фиксируют пластиковую крышку бака СМ, а саму ее пока перенесите в другую комнату, чтобы она не мешала во время основных работ.

На этом разбор стиралки завершен. Как видите, демонтаж не так уж сложен и его можно осуществить с минимальным набором инструментов, поэтому можно сэкономить и не сдавать технику в сервисный центр. Дальше требуется лишь заменить поврежденные элементы, о чем мы расскажем в следующих двух пунктах.

Признаки поломки подшипникового узла

Поломки зависят от различных факторов, в том числе от качества сборки оборудования и его возраста.

Неприятности могут случиться по следующим причинам:

• из-за изношенного сальника подшипниковый узел разрушает влага;
• нарушены правила установки стирального автомата (инструктаж по правильной установке приведен здесь);
• регулярная перегрузка бака.

Возможна и такая неприятность, как изначально плохое качество самих подшипников.

Часто узнать о поломке реально даже на слух.

О появившейся неисправности подшипникового узла красноречиво сигнализируют признаки:

• барабан после включения программы стирки не крутится, хотя мотор работает (другие причины такой поломки рассмотрены в этой статье);
• барабан вращается, но издает нетипичный скрежещущий шум, а порой и грохот, стиральная машина существенно вибрирует;
• выстиранное белье не отжимается (подробнее о шуме и отсутствии отжима мы говорили в другом материале).

Решив справиться с подобной помехой собственными силами, нужно четко представлять, что это весьма трудоемкий процесс, относящийся к капитальному ремонту, при котором разборке подлежит фактически вся стиральная машина.

Удостовериться, что в подшипнике возникла проблема, можно, обесточив стиральную машину и попытавшись рукой повращать в разные стороны барабан. Появившиеся в ответ стук и скрежет подтвердят подозрения

Когда принято окончательное решение о самостоятельном устранении поломки, чтобы не усугублять ситуацию, нужно прекратить эксплуатацию неисправного механизма и заняться подготовкой к ремонту.

Причины выхода из строя подшипников в стиральных машинах:

• неправильная установка стиральной машины;
• естественный износ (обычно срок службы от 3 до 7 лет, в зависимости от условий эксплуатации);
• износ сальника и попадание воды на подшипники;
• постоянный перегруз стиральной машины бельем;
• неправильная установка стиральной машины.
