Как произвести ремонт насоса стиральной машины своими руками и избежать поломки в будущем?

Устройство сливной помпы

Сливной насос для стиральной машинки имеет следующие технические характеристики:

• потребляемая мощность — обычно от 25 до 40 Вт;
• тип крепления к улитке — винтовой или крепежный с помощью защелок;
• расположение контактов — спаренные или раздельные;

Помпа в стиральной машине отличается не только по виду, но и по типу «улитки» установленного внутри них фильтра. Очень часто происходит засорение фильтра, и из камеры в этом случае вода сливается не полностью, тогда грязная жидкость застаивается и появляется неприятный запах внутри системы слива. В этом случае необходимо проверить состояние фильтра. Потребуется наличие некоторых инструментов, так как голыми руками устройство не снять. Фильтр можно прочистить и, возможно, проблема будет устранена.

Внутреннее устройство выглядит примерно так:

Ротор насоса представляет собой постоянный магнит в виде цилиндра, который расположен в пластмассовом кожухе. Когда происходит запуск системы, то сначала включается ротор, затем начинает движение крыльчатка, расположенная на валу под углом 180 градусов. Крыльчатка относительно якоря должна иметь небольшой ход, это необходимо для нормального запуска двигателя, так как идет нагрузка из за воды.

Стержень или по другому магнитный сердечник имеет две изоляционные обмотки, которые соединяются между собой. Все исполнение похоже на асинхронный двигатель, где есть так же подвижная и неподвижная часть. В роли подвижной части выступает ротор в виде цилиндра, а неподвижная часть это магнитный сердечник с обмотками.

Так работает простой насос для стиральной машины.

Например, в случае, если отваливается импеллер крыльчатки от помпы, то это неизбежно приведет к необходимости замены помпы, так как ремонту она не подлежит.

Циркулярный насос стиральной машины позволяет жидкости проходить только в одном направлении.

Например, в насосе стиральной машины Samsung, для перекрытия самостоятельного попадания жидкости, используется уплотнительная манжета. Это необходимо для того, чтобы вода не протекла в подшипник. Также такие механизмы оснащены роторным валом, который проходит через центральную втулку манжетную, которая имеет обжим в виде пружинного кольца.

Прежде чем манжетку укрепляют в нужной втулке, ее необходимо смазать специальной технической смазкой. Средство наносится толстым слоем, чтобы при начале работы оно попало во все нужные зазоры. Такое действие положительно сказывается на работе механизма и существенно увеличивает срок службы.

Как продлить срок эксплуатации насоса

Продлить время работы стиральной машины, сократить вероятность поломок, сэкономить на ремонтах помогут советы мастеров сервиса бытовой техники. Многие рекомендации перекликаются с требованиями инструкции по эксплуатации СМА. Безаварийной работе аппарата способствуют такие действия:

освобождать перед стиркой карманы одежды от мелких предметов, очищать предварительно ткани от засохшей грязи, шерсти домашних питомцев; использовать для вещей с бисером, аппликациями, иными украшениями мешки для стирки; обращать внимание и вовремя реагировать на протечки, посторонние звуки при работе машины. Причинами поломки становятся также повышенные вибрации корпуса — могут перетереться провода, питающие помпу

Поэтому нужно изначально установить агрегат в соответствии с нормативами. Иногда отказывает блок управления СМА

Причинами поломки становятся также повышенные вибрации корпуса — могут перетереться провода, питающие помпу. Поэтому нужно изначально установить агрегат в соответствии с нормативами. Иногда отказывает блок управления СМА.

Если неприятность все же произойдет, не стоит пользоваться деталями, купленными у случайных продавцов или бывшими в работе. Хватит такого ремонта ненадолго, он приведет к еще большей поломке.

Проверка улитки помпы

Если слышен необычный шум в зоне расположения помпы (нижняя правая часть машинки), то возможно в улитку насоса попал мелкий предмет после стирки или произошёл критичный засор. Если это случилось в процессе стирки, то предварительно придётся вычерпать воду из барабана. Проверка заключается в следующем:

1. Открываем крышку в нижней правой части панели.
2. Видим круглое отверстие с пробкой — это фильтр.
3. Открываем фильтр методом откручивания. Возможно подтекание воды, поэтому заранее подставим небольшую плоскую ёмкость.
4. Смотрим внутрь полости улитки (можно подсветить фонариком), удаляем посторонние предметы, если они там есть. В нормальном состоянии мы не увидим ничего кроме крыльчатки насоса. Кроме случаев, когда на одну улитку установлено два моторчика — один на слив, другой на рециркуляцию (полив).

Ещё одна традиционная причина — это засор входного патрубка. Поможет чисто механическая прочистка.

Ремонт насоса стиральной машины своими руками

Если после проверки и чистки крыльчатки проблема не устранена, значит она более серьезная и потребуется разбирать насос и производить более детальный осмотр.

При сильных нагрузках помпу защищают предохранители, которые находятся на обмотке детали и отключаются. При нормализации температуры, контакты восстанавливаются.

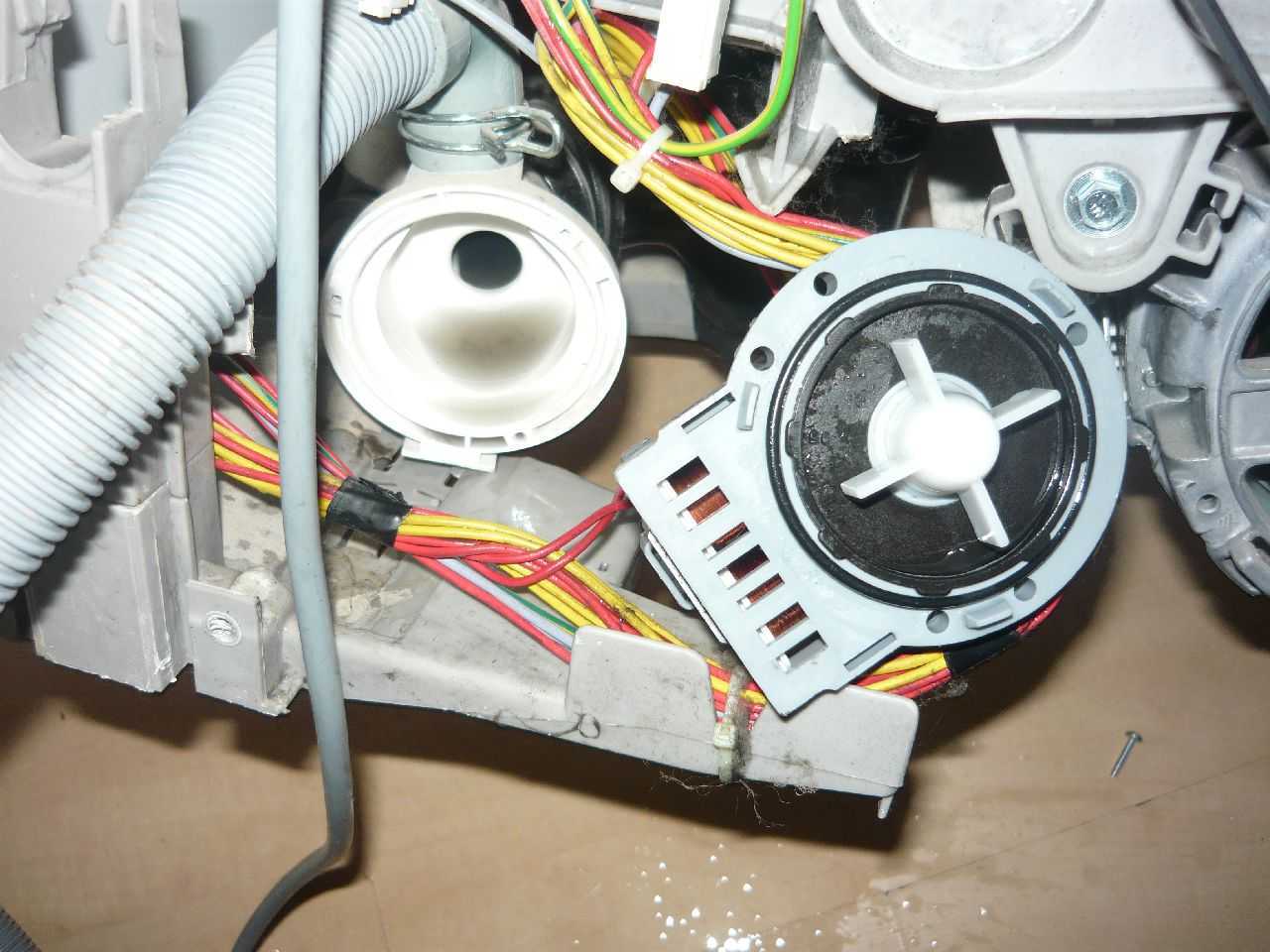

Для начала нужно отсоединить помпу от улитки. Вообще существует два вида крепления: просто винтами и безвинтовое (нужно только повернуть насос против часовой стрелки). На этом этапе можно узнать прокручивается ли крыльчатка на валу. В норме она должна крутиться с маленькими задержками, так называемыми скачками. Это обусловлено действием магнита, вращающегося в катушке. Если трудно поворачивается и мусора нет, тогда придется полностью разобрать деталь и посмотреть возможен ли ремонт крыльчатки насоса стиральной машины.

На корпусе моторчика есть защелка с обеих сторон, которую нужно отцепить отверткой. Это если в вашей машинке разборный моторчик, но бывают неразборные виды. На первый взгляд его невозможно разобрать, но если знать некоторые нюансы, то можно.

Поможет строительный фен, которым нужно прогреть длинную часть детали, так называемый хвостовик маленькой температурой. После нагрева хвостовика крестовина с магнитом извлекается из корпуса. Обычно грязь скапливается на магните и в месте откуда его вытащили. После чистки снимается сам магнит. Далее будет виден подшипник, который тоже очищается и смазывается. После этих процедур деталь собирается обратно. Под лопастями находится кольцо, которое должно плотно сесть на место. Возможно потребуется замена сальника.

Износ подшипников

Если в процессе работы вала, появляется биение, значит неисправны подшипники.

Из-за этого появляется трение между улиткой и крыльчаткой, что вызывает неполадки и ремонт насосов стиральной техники. Решить проблему можно путем замены подшипников. В экстренном случае, когда нет возможности купить новую деталь, а стирка ждать не может, спасет только укорочение лопасти не больше чем на 2 мм. Делается это острым ножом.

После ремонта корпус устанавливается в катушку и фиксируется. На этом устранение неполадки насоса своими силами заканчивается.

Как понять, что сломался насос?

Стоит понимать, что самостоятельная разборка помпы – мероприятие рискованное. Чтобы обезопасить себя от лишних затрат, стоит сначала убедиться, что проблема действительно в ней. Вполне вероятно, что к внезапной остановке машинки LG привели совершенно другие причины. Исключить ошибку можно, последовательно проверив все «больные точки» сливной системы.

1. Оцениваем шумность машинки. Когда дренажная помпа неисправна, от автомата исходит сильный гул, при этом вода не сливается и не набирается. Должно насторожить и полное отсутствие каких-либо звуков – в норме умеренный шум средней громкости. Протестировать свою стиралку легко: достаточно запустить самый быстрый цикл и прислушаться к агрегату.

1. Осматриваем сливной шланг. Нередко слив затруднен из-за засоренного шланга, когда отработанная вода просто не может выйти из машинки в канализацию. Подтвердить догадку можно прощупыванием резины по всей длине, но лучше сразу отсоединить патрубок и промыть его под краном.

Прочищаем мусорный фильтр

При первых подозрениях на неполадки со сливом, необходимо обратить внимание на мусорный фильтр. Он находится под крышкой технического люка в правом нижнем углу автомата, представляя собой пластмассовую насадку-спираль

Поворачиваем круглую крышку на пол-оборота, тянем на себя и тщательно вычищаем весь скопившийся мусор. Как правило, на пластмассе всегда есть волосы, монетки, куски грязи и даже косточки от бюстгальтера.
Пытаемся прокрутить крыльчатку. Не стоит спешить возвращать мусорный фильтр на место. Лучше сразу проверить еще один проблемный элемент сливной системы – крыльчатку насоса. Это «колесо» с лопастями, которое находится на помпе как раз напротив отверстия под «мусорник». С помощью фонарика находим винт и стараемся проверить пальцами, свободно ли он вращается. Если его движение затруднено, то счищаем мешающие вращению волосы, нитки, ворс, проволоку и другие посторонние предметы.

Схема подключения насоса стиральной машины

Перед тем, как установить новый насос, нужно демонтировать старый. Все стиралки устроены по-своему, поэтому единой схемы замены помпы не существует. Порядок ваших действий зависит только от разницы в конструкции машин.

Подключение насоса через дно

Этот вариант подходит для таких марок, как «Самсунг», «Индезит», Beko, Ardo, «Канди», LG, «Аристон» и «Вирпул».

https://youtube.com/watch?v=bUiWM8zu3GA

В этом случае, чтобы установить помпу, разборка корпуса не нужна. Все работы ведутся со стороны дна. Это считается самым легким вариантом установки насоса.

Схема действий такова:

• Обесточьте СМА.
• Перекройте доступ к коммуникациям.
• Положите машинку на бок – таким образом, чтобы дренажный насос оказался сверху.
• Можете застелить пол, перед тем как поворачивать машинку на бок, чтобы не поцарапать краску.

Снимите нижнюю планку, за которой скрывается мусорный фильтр.

• Если дно закрыто крышкой, удалите ее, выкрутив болты.
• Отвинтите насос. Винты, которыми он крепится, обычно находятся снаружи – ищите их там, где находится сливной клапан.

• Достаньте деталь, надавив на нее снаружи.
• Подержите некоторое время помпу над тазом или другой емкостью, дождавшись, пока стечет вода.
• Ослабьте хомуты, которыми крепятся патрубок и шланг слива воды в канализацию.

Достаньте обе детали, дайте стечь остаткам воды.

Подключение новой детали заключается в возвращении всех элементов по местам в обратном порядке.

Подключение со снятием фронтальной панели

У вас немецкая стиральная машина «Бош», «Сименс» или «АЕГ»? Тогда этот вариант для вас. В этих стиралках дно закрыто, поэтому добраться к искомой детали можно, только убрав переднюю панель. Делайте это так:

Открутите крепежи верхней крышки. Они расположены с задней части корпуса. Потяните крышку к себе и вверх.

Снимите нижнюю планку.

Достаньте кюветку для порошка, под которой вы найдете болты, удерживающие панель управления. Открутите крепления.

Аккуратно отделите панель, следя за тем, чтобы не оборвались провода. Положите панель сверху, не отсоединяя проводку.

• Ослабьте и достаньте хомут резиновой манжеты-уплотнителя, подцепив его тонкой плоской отверткой.
• Манжету заправьте внутрь.

Выкрутите крепления, удерживающие насос, после чего демонтируйте оставшиеся крепежи, удерживающие переднюю панель.

Снимая панель, помните о том, что блокиратор соединен с машиной проводами. Если боитесь их оборвать, сфотографируйте расположение фишек и отключите проводку.

После снятия передней стенки можете приступать к установке насоса. Процесс мало чем отличается от описанной выше инструкции:

• Отключите проводку помпы.
• Разожмите хомуты на сливном шланге и патрубке слива.
• Снимите помпу отдельно от улитки.

После очищения распределителя можете монтировать новую деталь и собирать стиралку в обратном порядке. После сборки не поленитесь запустить пробную стирку, чтобы убедиться в том, что вы все сделали правильно.

Подключение с задней стороны

Владельцам СМ «Занусси» или «Электролюкс» подойдет такой вариант установки. В вертикальных машинах этих марок установка вообще предельно проста – достаточно устранить только боковую стенку.

А во фронтальных машинах предстоит демонтаж задней панели:

• Слейте отработанную воду через сливной фильтр или шланг под цокольной панелью.
• Сдвиньте и снимите верхнюю крышку.
• Выкрутите все крепления, удерживающие заднюю стенку.
• Снимите стенку и отставьте в сторону.

Демонтаж боковой панели:

• Найдите в задней части корпуса крепления, удерживающие боковую часть.
• Достаньте крепежи, которые находятся спереди и внизу корпуса.
• Сдвиньте панель назад и потяните вниз, чтобы снять ее.

Монтаж помпы:

• Обесточьте насос.
• Открутите болты или разожмите защелки, отделите распределитель.
• Очистите улитку.

• Установите на нее новую помпу.
• Подключите проводку.
• Соберите стиралку, действуя в обратном порядке.

Установка с демонтажем планки

Актуально для владельцев марки «Ханса». Один из простейших способов: для замены помпы достаточно сдвинуть цокольную панель. Под ней и установлен насос, сливающий воду.

Открутите и установите новую помпу, действуя по любой из схем подключения, указанных выше.

Теперь вы сможете подключить дренажный насос своими руками, не прибегая к услугам специалистов. Подберите схему установки согласно марке стиральной машины, купите новый оригинальный аналог детали, и – за дело.

Советы и рекомендации экспертов для тех, кто сам решил отремонтировать помпу

Новичкам, производящим разборку и починку деталей стиральной машины впервые, нужно придерживаться некоторых правил, которые упростят ремонт:

Машинка, плохо сливающая воду после стирки, издающая посторонние звуки во время откачки воды, требует немедленного осмотра для устранения неполадки. Для ремонта не всегда требуется вызывать специалиста, чаще диагностику и замену вышедших из строя деталей проводят самостоятельно. Достаточно знать, в какой части машины установлен насос, и соблюдать правила замены элементов, описанные в статье.

Разбирая бытовую технику самостоятельно, не забывают соблюдать технику безопасности. А на нашем сайте вы найдете подробные инструкции по самостоятельному ремонту и монтажу бака, слива, барабана, тэна.

Назначение помпы

Рядовое решение включает в себя электрический двигатель с крыльчаткой и отводами. С одной стороны к помпе подходит патрубок для поступления жидкости, а с другой находится сливной шланг.

Основная задача устройства – закачка воды в систему и последующий её слив по команде главного процессора. К примеру, в режиме полоскания машине требуется очень много жидкости, тогда как при отжиме она совсем ни к чему.

Если помпа неисправна, то процессор не сможет организовать нормальную работу режимов, или же техника вовсе откажется работать. Конструкцию устройства никак нельзя назвать сложной, так же, как и принцип его работы. В подавляющем большинстве моделей установлено одно из двух решений – сливное или циркуляционное.

1 Какие признаки поломки насоса?

Первым делом при выявлении неполадок проводят диагностику, и только после этого приступают к самостоятельному ремонту. Типичные признаки неисправности помпы:

1. Нет реакции на задаваемые программы.
2. Во время закачки воды и ее сливе мотор громко шумит.
3. Вода поступает в бак не в полном объеме.
4. Во время наполнения бака водой, машинка отключается.

Общая схема устройства стиральной машины

Причин выхода из строя этого механизма может быть несколько:

1. В барабан машинки попали мелкие предметы, которые засорили фильтр сливного насоса. В этом случае фильтр не всегда справляется с нагрузкой, и насос от стиральной машины может гудеть, шуметь и выйти из строя. Признаками засорения фильтра может быть скрежет и треск во время отжима, увеличение времени работы машинки, зависание программы в режиме отжима и слива. Часто прочистка фильтра насоса стиральной машинки исправляет ситуацию.
2. Если не обнаружено проблем с фильтром, то проверке подлежит крыльчатка. Делают ее путем прокручивания лопастей вручную: заклинивание во время прокрутки говорит о засорении ее мелкими предметами.
3. Если причину неполадок не удалось обнаружить на первых двух этапах, то делают проверку сливного шланга, поскольку в нем тоже могут застрять мелкие предметы или вода застоялась.
4. Кроме механических неполадок, могут возникнуть проблемы в электронике: отсоединились контакты, идущие на помпу, или вышли из строя датчики. Чтобы выявить место обрыва, нужно «прозвонить» провода.

1.1 Подбор нового агрегата

Замена насоса в стиральной машине требуется в случае, когда вода из барабана не сливается в канализацию, машинка шумит, а чистка фильтра не дала результатов. Тем более, если помпа прослужила 5 лет и больше.

При покупке нового механизма не стоит забывать, что от качества деталей зависит срок эксплуатации механизма, и поэтому лучше покупать не дешевые аналоги, а «свой», оригинальный агрегат.

Выбор насоса для стиральной машины не представляет сложности, поскольку для каждой марки предусмотрена помпа того же производителя. Информация об этом находится в инструкции пользователя.

Сливной насос для стиральной машины

Сколько стоит определенная модель зависит тоже от производителя:

1. Насос для стиральной машины Samsungможет стоить 500-700 рублей, и покупать его желательно только у производителя этого бренда.
2. Заменить насос стиральной машины Lg обойдется от 800 руб.
3. Замена сливного насоса стиральной машины Bosch – это 1000—2000 рублей.
4. Поменять помпу для техники Indesit, в зависимости от конфигурации, будет стоить в пределах 800 рублей.

Наиболее надежный насос для стиральной машины – синхронного типа с магнитным ротором: в них большая мощность сочетается с небольшим размером агрегата. Но и у этой техники есть свои недостатки – мощность может упасть, если за время, отведенное на запуск, помпа не смогла синхронизироваться.

1.2 Расположение агрегата в различных моделях

Основная причина, из-за которой помпа выходит из строя, это потеря геометрии улитки. Происходит это от взаимодействия горячей воды и стиральных порошков, стирания пластика — не самого долговечного материала. В том случае происходит постепенное ухудшение работоспособности стиральной машины.

Замену неисправной помпы лучше всего выполнит специалист, тем более, если еще не закончился гарантийный срок. Но приобрести нужный насос и установить его можно и самостоятельно. Основное требование – аккуратность при работе с деталями, поскольку многие из них изготовлены из пластика.

Прежде, чем приступить непосредственно к первому этапу работы, необходимо выяснить, где установлен насос. Несмотря на то, что  стиральная машина имеет большие размеры, ее конструкция продумана, поэтому разборку агрегата можно выполнить своими руками.

Насос для стиральной машины Ariston,Samsung, Вирпул, Beko, LGи Candy находится снизу, поэтому для разборки саму машинку аккуратно кладут на бок. После этого нужно открутить крышку, под которой и располагается помпа.

Для ремонта стиральной машины Zanussiили Электролюкс достаточно отодвинуть агрегат от стены, поскольку крышка, прикрывающая насос, находится на задней панели.

Сложнее всего придется с заменой насоса для стиральной машины Бош, Сименс или AEG, так как понадобится снимать полностью переднюю панель.

Циркуляционный насос стиральной машины

Этапы работы

Начать нужно с разборки стиралки и демонтажа подшипников. Для любой марки и модели принцип разборки практически одинаков.

Снимите верхнюю крышку: выкрутите сзади винты, удерживающие ее на месте. Затем подтолкните вперед и уберите в сторону.

Выкрутите все винты по периметру задней панели, которые удерживают ее. Теперь перейдите к передней части корпуса.

Вытащите лоток для моющих средств, нажав на фиксатор в центре.

• Открутите болты, которые находятся за лотком, а также с противоположной стороны панели управления.
• Разожмите пластиковые защелки и снимите панель управления. Если вы решите отстегивать все соединения, заранее сфотографируйте их расположение.

• Откройте дверцу люка. Отогните манжету и снимите хомут. Уплотнительную резину заправьте внутрь бака.
• Выкрутите два винта, удерживающие замок люка. Отстегните проводку от замка.
• Открутите все саморезы, удерживающие переднюю панель.

Снимите верхний противовес, выкрутив болты крепления.

Теперь нужно достать порошкоприемник. Плоскогубцами разожмите хомут, который крепит патрубок к кюветке. Отсоедините патрубок. Также к порошкоприемнику крепятся шланги заливного клапана. Вы можете их отсоединить, но проще снять вместе с клапаном. Для этого:

• Выкрутите болт на задней стенке, удерживающий клапан.
• Отсоедините проводку от клапана и вытащите его из корпуса вместе с кюветкой.

Также отстегните шланг прессостата, который крепится к баку.

Снимите передние противовесы бака, открутив болты.

Если ТЭН вашей стиралки находится спереди под баком, отсоедините его разъемы. Затем, используя кусачки, уберите хомуты проводки и снимите ее с бака. Выкрутите винт хомута сливного патрубка. Снимите его с бака.

Разберите сзади

Снимите ремень привода, потянув его в сторону и прокрутив шкив.

Если ТЭН у машины расположен сзади – отстегните его проводку, а также разъемы двигателя. Теперь открутите болты мотора и вытащите его из корпуса.

Разожмите пластиковый зажим и отстегните камеру давления, которая крепится к баку. Открутите болты амортизаторов. Приподняв бак, снимите с крючков, вытащив из корпуса.

Уложите бак на ровную поверхность. Снимите уплотнительную резину люка, сняв внутренний хомут. Переверните бак и снимите шкив, выкрутив центральный болт. Предварительно застопорите его деревянной планкой.

Разделите две части бака, выкрутив саморезы по периметру. Достаньте барабан. Теперь вы добрались до подшипников. Сейчас вы узнаете, как правильно смазать подшипник в стиральной машине.

Завершите работу

Достаньте подшипники из бака. Для этого сальник подденьте отверткой и вытащите. На внешнюю обойму подшипника установите долото и, постукивая молотком, выбейте из бака. Так же поступите со вторым элементом.

Если вы определились, какую смазку для подшипников лучше выбрать, тогда после очистки нужно снять защитную крышку детали. Внутрь закладывается средство.

Но как выполняется смазка неразборного, закрытого подшипника?

• Возьмите вещество WD-40, сбрызните им детали и хорошо протрите тряпкой.
• После чистки нужно открыть крышку, однако она не поддается.
• Заполните внутреннее кольцо детали полиэтиленовым пакетом.
• Возьмите тюбик со смазкой, обрежьте горлышко так, чтобы оно равнялось диаметру внутреннего кольца подшипника.
• Установите тюбик на внутреннюю обойму и выдавливайте смазку, пока она не начнет выходить с противоположной стороны.
• Затем начните прокручивать пакет внутри, чтобы распределить смазку. Если вы задавались вопросом: нужно ли смазывать закрытые подшипники, то теперь знаете, что нужно и возможно.
• Излишки удалите. Установите деталь на место.
