Пайка поврежденных дорожек гибкого шлейфа

Ноутбуки

Восстановить шлейф ноутбука можно несколькими способами. Расположенные на материнской плате контакты и провода имеют сменный тип. В случае обнаружения повреждения на них лучше заменить сам провод. Он стоит гораздо дешевле, чем материалы, которые потребуются для его восстановления.

Если комплектующие найти не вышло, можно его заменить. Для этого потребуется подобрать подходящий по сечению провод. Данный метод не подходит для многожильных шлейфов.

Поврежденный проводник извлекается из места контакта на плате. После этого провод в оплетке аккуратно продевается в вилки на местах сцепления. Они используют защелки, поэтому зафиксировать их можно при помощи плоской отвертки.

Если требуется восстановить многожильный шлейф, тогда следует зачистить место повреждения и нарастить обрыв при помощи проводникового состава. Для этих целей часто используется токопроводящий клей.

Пошаговая инструкция процесса пайки

Рассмотрим инструкцию процесса пайки на примере скрепления 2 проводов из меди.

Если все этапы подготовки выполнены, то можно переходить непосредственно к процессу пайки:

1. Первое, что необходимо сделать – это залудить провода. При лужении многожильных проводов нужно их предварительно скрутить, тогда процесс будет происходить намного быстрее.
2. Для лужения проводов, необходимо взять оголенную жилу, положить на канифоль или обработать другим флюсом, после чего требуется аккуратно облить ее сверху припоем.
3. Зафиксировать провода – иногда для этого используются специальные станки, иногда самодельные конструкции. В случае, когда вы неправильно зафиксировали провода, процесс пайки может закончиться не лучшим образом.
4. Соединение – на этом этапе мы соединяем 2 предварительно обработанные жилы и обливаем их припоем. Для того, чтобы осуществить данный процесс, требуется нагретой частью паяльного инструмента расплавить немного припоя, после чего аккуратно наносить его на соединение двух жил.
5. Очистка соединения – под конец процесса пайки необходимо очистить место соединения жил, это можно сделать при помощи наждачной бумаги или напильника. Очень важный процесс, так как если на данном месте будет окисление, то провода могут сгореть.
6. Обмотка изоляцией – чаще всего для этих целей используется изолента, она самый универсальный вариант. Ее плюсы – легкодоступная, можно приобрести в любом магазине, проста в использовании, нет ничего сложного в том, чтобы обернуть провод изолентой, долгосрочная, можно не менять в течение долгого времени.’

если провод чистый и сделан из меди, то лужение произойдет моментально

Меры безопасности при пайке

Паять правильно- это значит, в том числе, и паять безопасно.

Два основных фактора опасности при паяльных работах — это высокая температура и вредные для здоровья газы, выделяющиеся при плавлении паяльной прволокия и кипении флюса.

Исходя из этого, меры безопасности должны быть следующими:

• Перед началом работы следует осмотреть оборудование на предмет отсутствия механических повреждений, целостности кабеля питания и вилки, надежности крепления жала.
• Рабочее место должно хорошо вентилироваться, лучше всего — быть оборудованным вытяжной вентиляцией.
• Рабочее место недопустимо захламлять, в рабочей зоне должны быть только те предметы, которые будут паяться прямо сейчас.
• Каждый раз, выпуская электропаяльник из рук, кладите его на специальную массивную подставку, исключающую опрокидывание.
• Следует остерегаться брызг припоя и флюса, для чего надо обязательно использовать защитные очки или прозрачный щиток.
• Для фиксации деталей следует применять только инвентарные приспособления: пинцеты, зажимы, устройство «третья рука».

В случае, если брызги попали на кожу, необходимо промыть пораженное место струей холодной чистой воды и нанести антисептическую заживляющую мазь. При попадании брызг в глаза или на другие слизистые оболочки, а также в случае сильных ожогов следует немедленно обратиться к врачу.

При работе следует соблюдать и общие меры электробезопасности, а при использовании газовой паяльной горелки — дополнительные меры пожарной безопасности.

Припаиваем проводки

Первым делом были восстановлены крайние проводники. Вообще-то с чего начинать разницы нет, просто крайние контакты оказались толще и на них производилась тренировка)

Оставалось еще три тоненьких ( ~0.1 мм) проводника по центру. Вырезать их вместе с основанием шлейфа мне показалось бессмысленным и для того, чтобы разнести места припайки лишние части проводников просто отрывались.

Теперь, когда все проводки подпаяны необходимо убедиться в отсутствии ошибок, допущенных при пайке. Берем в руки мультиметр, включаем режим измерения сопротивления и проверяем первым делом, а не замкнули ли мы соседние проводники между собой. Если все нормально то теперь необходимо прозвонить каждый проводник от начала шлейфа (разъема) до места где к шлейфу что либо подпаивается:

Экраны

Вопрос, как восстановить шлейф дисплея, достаточно сложный. Все зависит от марки и модели матрицы и плат, к которым крепится такой экран. Это может быть ноутбук, монитор, планшет, моноблок или телевизор. На каждом из перечисленных устройств используется собственный метод пайки и технология нанесения связующих материалов.

Поврежденные контакты на местах сцепления должны быть полностью очищены. Для этого можно использовать лезвие или скальпель. Затем потребуется зачистить провода для их фиксации на месте пайки с платой. Паяльник лучше использовать с небольшим наконечником, чтобы не допустить попадания олова на другие элементы. Если потребуется нарастить поврежденный участок в случае его обрыва или сгиба, тогда понадобится подобная модель провода. Найти ее можно на радиорынке или в интернете, на тематических ресурсах.

Рассматривая вопрос, как восстановить шлейф на матрице, необходимо перед началом ремонта протестировать каждый подключенный элемент либо контакт. Делается это при помощи вольтметра. Он показывает напряжение на каждом участке. Необходимо это делать для того, чтобы не только найти источник повреждения, но и его причину, которая может быть поврежденной деталью.

Способ первый

Для того чтобы провести ремонт шлейфа телефона, вам необходимо выполнить следующие действия:

• Извлеките заднюю крышку корпуса вашего устройства и извлеките аккумуляторную батарею.
• Теперь необходимо выкрутить крепящие винты, используя плоскую отвертку.
• Снимите главную печатную плату и пластмассовую накладку, что находится под экраном. Крепится последний компонент на двустороннем скотче.
• Далее нужно заняться поиском разрыва на какой-либо из дорожек. Для этого стоит избавиться от изоляции при помощи иголки.

• Берем в руки паяльник и наматываем на его жало кусочек медной проволоки. Лучше всего подойдет компонент с низкими параметрами мощности (где-то 20-25 Ватт). Отпаиваем остатки изоляции провода.
• Край, который только что был зачищен, нужно подготовить к соединению с платой.

Если с предыдущим пунктом закончили, то переходим к самой пайке. Припаиваем края на печатную плату и внимательно осматриваем всю схему на предмет наличия разрывов между дорожками.
Возьмите в руки термопленку или слой полиэтилена, оберните ей края припаянного шлейфа хотя бы в один слой

Прогревайте все это дело до того момента, пока не подплавите пленку, тем самым приклеив ее к ленте
Для этого действия прекрасно подходит утюг, но нужно брать во внимание, что вся процедура должна проходить с особой осторожностью.
Бывает так, что дорожка надламывается не у краев, а в самом центре. Для устранения такой неполадки лучше всего продублировать эту дорожку при помощи кусочков монтажного проводника.
Теперь собираем мобильное устройство в обратном порядке и проверяем его на работоспособность.

Как отремонтировать шлейф телефона другим способом? Все очень просто

Как отремонтировать шлейф телефона другим способом? Все очень просто.

https://www.youtube.com/watch?v=yv0Fqw6aQEE

Восстановительные работы можно провести и следующим образом:

Сперва измельчаем небольшое количество канифоли до состояния порошка и растворяем в спиртовом растворе. Для создания раствора используйте пропорциональное соотношение один к шести.
Теперь берем в руки старый добрый клей “Момент” и клеем поврежденный участок на изолированную пластину. Затем нужно положить это соединение под самый обычный технический микроскоп, которым все пользовались на уроках биологии в школе.
Приступаем к снятию изоляции. В качестве инструмента можно использовать скальпель или маленький нож. Убираем где-то 1,5 мм провода в месте обрыва. Дальше нужно нанести немного того раствора, который был в первом пункте, на участок ленты. Используйте кисточку для нанесения смеси. После нанесения прикоснитесь жалом паяльника к данному участку шлейфа.
Снимите лак с помощью скальпеля и тщательно смажьте этот отрезок раствором канифоли и спирта

Залудите проводник на 25 мм от его кромки и осторожно припаяйте его к самой крайней дорожке по отношению к крайнему шлейфу.

• Загибаем участок провода, который соединяем две стороны нерабочей дорожки и откусываем кусачками лишние части, которые образовались в ходе работе. Остается припаять шлейф к плате.
• Если имеется необходимость в “наращивании” шлейфа, то воспользуйтесь другим отрезком шлейфа с соответствующими геометрическими размерами. Разрежьте компонент перпендикулярно поврежденному участку.
• Зачищаем, соединяем и паяем обе половинки. Изолируем участки провода, которые оголены и собираем мобильник в обратной последовательности.

Усугубляет ситуацию то, что полностью заменить гибкую ленту из проводов не всегда представляется возможным (если только не обратиться в специализированную мастерскую с просьбой подыскать подходящие для гаджета запчасти). Именно по этой причине может потребоваться самостоятельная пайка шлейфа матрицы телефона, ноутбука, телевизора или другого прибора.

Ремонт (восстановление) нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам. Пайка гибкого шлейфа целесообразна и в тех случаях, когда порваться могла лишь незначительная часть проводников, которые при желании можно запаять миниатюрным паяльником.

Пайка поврежденных дорожек гибкого шлейфа

Необходимость в восстановлении нарушенного шлейфа из нескольких проводов или дорожек чаще всего возникает в случаях, когда устройство или гаджет по той или иной причине были повреждены. Это может произойти из-за попадания влаги внутрь прибора или нарушения контакта вследствие неаккуратного обращения с имеющимися соединениями.

Усугубляет ситуацию то, что полностью заменить гибкую ленту из проводов не всегда представляется возможным (если только не обратиться в специализированную мастерскую с просьбой подыскать подходящие для гаджета запчасти). Именно по этой причине может потребоваться самостоятельная пайка шлейфа матрицы телефона, ноутбука, телевизора или другого прибора.

Основания для восстановления

Ремонт (восстановление) нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам. Пайка гибкого шлейфа целесообразна и в тех случаях, когда порваться могла лишь незначительная часть проводников, которые при желании можно запаять миниатюрным паяльником.

За ремонт ноутбука, например, придётся заплатить значительную сумму (порядка 400-600 рублей), зато можно быть абсолютно уверенным в качестве нового соединения. Но даже в этом случае удаётся найти варианты экономии на устранении любой неисправности. Для этого, в частности, можно будет обратиться за помощью к приятелю, который сможет припаять оторвавшийся провод.

Самостоятельный ремонт

Перед тем как определиться с вопросом, можно ли запаять шлейф самостоятельно – важно учесть следующие факторы:

• степень его повреждения;
• сложность разборки гаджета (телефона);
• срочность предстоящих работ.

Так, если в мобильном устройстве не действует всего лишь одна кнопка – паять весь шлейф целиком, возможно, не потребуется. В этом случае достаточно будет перепаять подводку только к одному контакту.

Инструменты и материалы

Для самостоятельной пайки повреждённого шлейфа необходимо будет подготовить расходные материалы и инструменты:

• флюсовый спиртовой раствор;
• удобный в обращении пинцет;
• канифоль и легкоплавкий припой;
• провод диаметром 0,15 мм с лаковым покрытием;
• кусок пластины из изолятора (полиамида или каптона);
• миниатюрный паяльник на 10-15 Ватт, скальпель и кронштейн с микроскопом (или лупа).

Помимо этого, для работы потребуются мягкая кисточка, клейкая лента и бокорезы. Большинство материалов всегда есть у домашнего мастера, так что их не придется даже покупать.

Порядок восстановления

Прежде, чем припаять шлейф у дисплея, например, следует зафиксировать на изолирующей пластинке подлежащий восстановлению участок. Для этого удобнее всего воспользоваться двухсторонней клейкой лентой.

Закрепление гарантирует механическую жесткость во время пайки и в будущем обеспечит дополнительную прочность паяного соединения.

После этого нужно поместить участок с нарушенным шлейфом под экран с линзой микроскопа и посредством хорошо отточенного скальпеля очистить место контакта от слоя изоляции (примерно1-1,5 мм от разрыва). Затем при помощи кисточки нанести на очищенный контакт тонкий слой подготовленного ранее канифольного раствора.

После основательного прогрева паяльника его жалом с небольшим количеством припоя надо дотронуться до подготовленных к пайке участков. При излишках припоя их удаляют, поскольку иначе можно будет перемкнуть ими соседние дорожки. Вслед за этим берётся кусочек проводника с освобождённой от лака и хорошо залуженной жилой, которая затем прикладывается к одному из концов шлейфа.

В заключении, отмерив длину жилы по размеру контакта и откусив бокорезами её остатки, можно будет припаять второй конец к ответной части восстанавливаемого участка.

Наращивание шлейфа

В том случае, когда обрыв обнаружен между подвижными частями (на месте постоянного изгиба шлейфа) – его потребуется нарастить.

Для этого можно будет воспользоваться схожей по структуре вставкой, у которой ширина, количество дорожек и их размер соответствуют восстанавливаемой ленточке.

В начале ремонта следует разрезать шлейф в месте повреждения и зачистить каждую дорожку с обеих сторон. То же самое нужно будет проделать с подготовленной ранее вставкой.

Главное – внимательно проследить за тем, чтобы дорожки на всех соединяемых участках шлейфа были точно совмещены.

После этого останется лишь запаять каждую из соединяемых частей, так же как это делалось для двух концов.

После соединения контактов следует удалить растворителем излишки флюса и проверить с помощью лупы качество пайки. После этого необходимо дополнительно изолировать восстановленные места посредством липкой ленты.

Чем и как приклеить шлейф к плате

Большинство современных плат для цифровой техники использует механический способ подключения шлейфов, однако, в отдельных случаях могут использоваться анизотропные токопроводящие пленки (скотч) или клеи.

Чтобы приклеить гибкий шлейф к плате
в случае с ACF необходимо:

1. Очистить остатки предыдущего соединения/скотча с помощью изопропилового спирта.
2. Взять анизотропную клеящую пленку (подойдет, например, 3M Z-Axis 9703, перед применением обязательно следует убедиться, что расстояние между контактами не превышает 0,4 мм, так как при меньшем размере можно получить короткое замыкание).
3. Снять первый защитный слой и наклеить пленку на плату.
4. Снять второй защитный слой с ACF-пленки.
5. Правильно сопоставить контакты шлейфа и контакты на плате, приложить шлейф и равномерно придавить к поверхности платы с достаточным усилием.

При проведении работ обязательно следует учесть, что в воздухе не должно быть пыли и мелких частиц (если наклейка производится в бытовых условиях, работу можно проводить в ванной комнате).

Температура в помещении должна быть в диапазоне от +20°C до 38°C (но никак не ниже +10°C).

Как приклеить шлейф к дисплею — описание метода

Технология монтажа шлейфов с помощью токопроводящей клейкой ленты идентична процессу соединения шлейфа и платы.

Отличия могут быть лишь в поддерживаемых материалах (например, скотч Axis 9703 не рекомендуется для монтажа на стеклянные поверхности, подойдут только пленки 5352R и 5552R от того же производителя) и минимальном рекомендуемом зазоре между контактами (так, пленка 3M Z-Axis 5552R может применяться при расстоянии между контактами менее 100 микрон).

Некоторые токопроводящие пленки или клеи могут требовать нагрева или большого усилия, прилагаемого к склеиваемым поверхностям при монтаже.

Перед покупкой в обязательном порядке следует ознакомиться со спецификацией пленки/клея. Уточнить порядок применения.

Восстановление порванных шлейфов токопроводящим скотчем

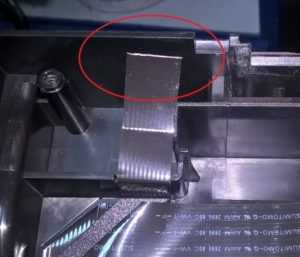

Часто случается, что в процессе разборки дисплеев или другой сложной техники при отклеивании шлейфа прикладывается чрезмерное усилие, и он рвется.

Приобретение такого простого с виду элемента может стать практически невыполнимой задачей, так как аналогичных проводников в продаже не найти, как и доноров (сломанной техники, с которой можно снять запчасти).

В этом случае ACF пленка или клей спасет ситуацию, вне зависимости от типа шлейфа.

Процедура так же проста, как и в случае с подключением шлейфа к плате или монитору.

Поврежденный участок шлейфа вырезается

Для этого проводник полностью перерезается под прямым углом в двух местах по краям от порыва (поврежденного участка).
При необходимости на стыкуемом участке токоведущие части оголяются (если в середине шлейфа проводники заизолированы) и обрабатываются спиртом.
Снимается первый слой защитной пленки с ACF, и скотч наносится на конец одного из обрезков шлейфа.
Снимается второй защитный слой и прикладывается второй обрезок шлейфа.
В зависимости от требований технологии монтажа пленки может потребоваться нагрев или достаточное усилие сжатия места соединения (здесь важно учесть, что некоторым типам шлейфов нагрев противопоказан, значит, соединяющую пленку следует выбирать с монтажом без нагрева).. ВИДЕО ИНСТРУКЦИЯНедостаток такого метода восстановления шлейфа – уменьшение его длины

ВИДЕО ИНСТРУКЦИЯНедостаток такого метода восстановления шлейфа – уменьшение его длины.

Завалялся дома на полке
сидишник от Walkman (D-NE920). Хороший плеер, НО….. Он не пашет.
После разбора выяснилось что причина кроется в перебитом шлейфе головки, поэтому сегодня будет показано как починить шлейф своими руками.

Назначение

Основное предназначение каждого шлейфа — это передача короткого или длинного электрического импульса между модулями устройства. В зависимости от типа и толщины, а также материала проводника сигнал передается с определенной скоростью.

Это важно учитывать, так как если необходимо заменить сам проводящий элемент, потребуется медный провод необходимого сплава. В противном случае контакт может не проходить. Шлейфы удобно размещать в компактных моделях оборудования благодаря их небольшим размерам

Часто такой тип соединения используется в мобильных телефонах, ноутбуках или экранах

Шлейфы удобно размещать в компактных моделях оборудования благодаря их небольшим размерам. Часто такой тип соединения используется в мобильных телефонах, ноутбуках или экранах.

Проводники могут различаться по количеству проводов и контактов внутри. Шлейфы с одним проводниковым элементом обычно устанавливаются поверх кремниевых плат. Если потребуется подключить экран или жесткий диск, тогда будет использоваться многопоточный тип соединения. В нем может быть до 40 точек сцепления. Именно эти шлейфы чаще всего подвержены повреждениям, так как пайка происходит на всех контактах. В случае повреждения хотя бы одного из них устройство перестанет нормально функционировать.

Как починить шлейф головки CD-плеера своими руками | Гик

Завалялся дома на полке сидишник от Walkman (D-NE920). Хороший плеер,  НО….. Он не пашет. После разбора выяснилось что причина кроется в перебитом шлейфе головки, поэтому сегодня будет показано как починить шлейф своими руками.

Разборка

Внутри собственно ничего особенного. Стандартные потроха для си-ди плеера — головка с механическим приводом и электроника.

Еще до разборки было установлено, что перебита половина шлейфа, идущего к головке. К сожалению самую первую фотку, как выглядел шлейф изначально я потерял((

Мне повезло, т.к. шлейф был односторонним, хотя встречаются и двухсторонние. Если проводники проходят с двух сторон, то возможность ремонта такого шлейфа сильно усложняется. Хотя все зависит от ловкости рук и ширины проводников. Я с таким не сталкивался. Обычно двусторонние шлейфа используют в сотовых телефонах и ноутбуках для экономии места.

Сам плеер достался мне уже в плачевном состоянии и долгое время приспокойно лежал на полочке. Как можно было умудриться так порвать шлейф я, честно говоря, даже не понимаю.

Вот головка плеера с порванным шлейфом. Были обрезаны все лохмотья и поврежденные места.  Сейчас я покажу как починить шлейф.

Как починить шлейф, поехали…

На фотографии выше видно, что со стороны головки обрезано не ровно а лесенкой. Лесенка идет по проводникам шлейфа.

А вот лесенка уже с обоих сторон от разрыва шлейфа.

Для восстановления и полноценной работы шлейфа необходимо соединить все разорванные дорожки, а для этого необходимо припаивать вместо отсутствующих частей шлейфа провода. Для уменьшения вероятности замыкания мест припайки проводов между собой, лучше если они находятся не на одной линии а разнесены лесенкой.

Лудим проводники

Для того чтобы все прошло гладко лучше сразу залудить проводки (как это сделать можете посмотреть в статье о ремонте наушников) а также залудить проводники на шлейфе. Для этого необходимо счистить верхний изоляционный слой.

Я делал это острием канцелярского ножа. Достаточно счистить маленькую площадочку, в которую затем нужно ткнуть паяльником с оловом, смоченном в канифоли. В итоге должна получиться оловянная капелька.

Вместо отсутсвующих частей шлейфа будут проводки из наушников. Удобны они по трем причинам:

1. Дома всегда найдутся дохлые наушники.
2. Такие провода представляют из себя смесь тонких медных проводков и капроновых ниточек.

   Благодаря этому они легко гнутся, более выносливы и более тонкие.

3. Они покрыты лаком по всей длине.

   Соответственно им не нужна никакая наружная изоляционная оплетка, которая будет их только утолщать и препятствовать их гибкости.

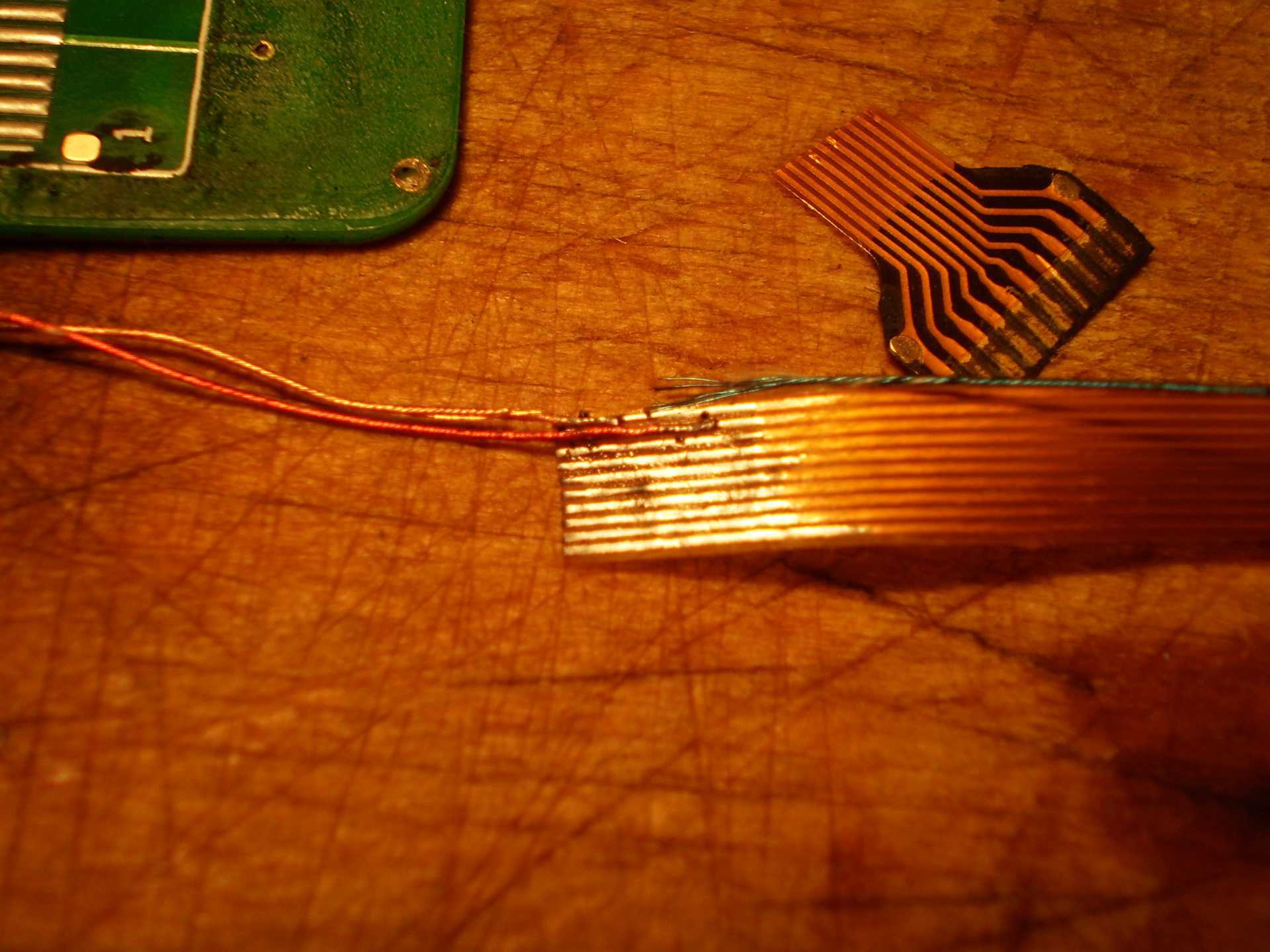

Припаиваем проводки

Первым делом были восстановлены крайние проводники. Вообще-то с чего начинать разницы нет, просто крайние контакты оказались толще и на них производилась тренировка)

Оставалось еще три тоненьких ( ~0.1 мм) проводника по центру. Вырезать их вместе с основанием шлейфа мне показалось бессмысленным и для того, чтобы разнести места припайки лишние части проводников просто отрывались.

Теперь, когда все проводки подпаяны необходимо убедиться в отсутствии ошибок, допущенных при пайке. Берем в руки мультиметр, включаем режим измерения сопротивления и проверяем первым делом, а не замкнули ли мы соседние проводники между собой. Если все нормально то теперь необходимо прозвонить каждый проводник от начала шлейфа (разъема) до места где к шлейфу что либо подпаивается:

Защитное покрытие

Если что-то не так ищем и исправляем. Когда все окай, остается лишь финальный штрих. Для защиты от мало ли чего я прокрасил места пайки лаком для ногтей и залепил проблемное место скотчем.

Честно говоря в скотче я немного сомневался, все-таки шлейф должен легко гнуться при перемещениях головки, а из-за скотча шлейф стал жестковат, но гнулся)

Собираем, пробуем…

Вот тут то меня и ждало самое больше разочарование…. Проблема была не только в шлейфе, но и электронике. При подключении плеера к зарядке он на экранчике показывал зарядку, но загораясь на пару секунд гас, и после, уже не реагировал ни на какие кнопки. Отсоединение и повторное подключение зарядки лишь приводило к повторению описанного…

Было 2 часа ночи настроения чинить заметно поубавилось и плеер отправился дальше пылиться на полку… Вот такая вот печалька

Надеюсь, что информация о ремонте шлейфа оказалась для Вас полезна))

Нужные материалы и инструменты для шитья платья в пол

Подготовьте нужный для пошива материал. Для платья в пол подойдут роскошные шелковые ткани с порядочным отливом, а также кружевные полотна, бархат, трикотаж, шифон и так дальше.В качестве выкройки дозволено применять лекало всякий модели платья, нужно будет только увеличить длину юбки. Измерьте эту мерку, располагая сантиметровую ленту по туловища от линии талии до пола, при этом нужно будет надеть ту обувь, которая будет дополнять образ.Помимо ткани и выкройки, вам потребуются:- портновские иголки;- нитки в тон ткани;- портновский мелок;- ножницы;- швейная машинка;- сантиметровая лента.

Возможные проблемы при пайке

При наличии определенного быстро нарабатываемого навыка пайка обеспечивает хороший контакт. Немногочисленные проблемы легко выявляют визуально. К таковым относятся:

• слабый прогрев соединяемых компонентов или т.н. холодная пайка – припой приобретает характерный тусклый цвет, механическая прочность контакта падает, он быстро разрушается;
• перегрев компонентов – припой вообще не покрывает поверхности, т.е. соединение фактически отсутствует;
• перемещение соединяемых компонентов до полного затвердевания припоя – видимый резкий разрыв в пленке затвердевшего припоя, соединение отсутствует.

Устранение этих дефектов осуществляют повторной пайкой.

Ремонт гибкого пленочного шлейфа к жк дисплею приборной панели.

Обратился ко мне товарищ с просьбой помочь заменить шлейф гибкий на жк дисплее приборки. От старости шлейф рассохся и отклеился. Многие пытаются восстановить его путем прогрева. Это временное решение и через 1-2 месяца жк опять частично тухнет. Решение проблемы одно — замена шлефа. Можно купить готовый ремкомплект, но не всегда можно найти нужный, и хорошего качества.

Собственно товарищем был куплен ремкомплект. Контактные дорожки на нем совпадали, а вот сам рисунок дорожек был в зеркальном отражении. Но это мелочи. Начал их клеить. Клеится они просто, путем прогрева и прижимания. Но их качество оказалось ужасным и шлейфы подпалились от нагретого стекла…

Ремкомплект испорчен, нужно делать новый. Почитав инет на предмет восстановления шлейфов, пришла идея сделать новый шлейф из медицинского пластыря и проволоки.

На листе бумаги отмечаем шаг контактов, потом закрепляем пластырь клеем вверх на листе.

Пластырь лучше подобрать по ширине шлейфа, но можно просто внахлест узкие склеить. Далее берем многожильный провод и распускаем его. Нарезаем кусочки с запасом и наклеиваем на пластырь параллельно друг другу с заданным шагом.

После того как все проводники наклеены, сверху клеем пластырь. Получаем гибкий шлейф.

Далее берем жк дисплей, закрепляем его и совместив контакты крепим шлейф. При помощи токопроводящего клея, приклеиваем контакты к стеклу. Клей нужно наносить ооочень мало, он растечется.

Затем заклеиваем сверху куском пластыря, тем самым дополнительно фиксируем.

Переворачиваем конструкцию и куском пластыря дополнительно фиксируем с обратной стороны.

Все. Шлейф подключен к жк дисплею и готов к дальнейшему монтажу. В моем случае вся эта конструкция припаивалась к плате прборки.

Инструкция по восстановлению шлейфа

1. Снимаем заднюю крышку корпуса устройства и извлекаем батарею. После этого выкручиваем винты крепления при помощи отвёртки.
2. Снимаем основную плату и накладку под экраном, изготовленную из пластмассы. Она крепится на 2-стороннем скотче.
3. Теперь можно поискать обрыв на конкретной дорожке. Снимаем изоляцию при помощи иглы, облегчая себе просмотр увеличительным стеклом. Иглу лучше иногда подтачивать.
4. Наматываем на жало нашего паяльника отрезок медной проволоки. Лучше всего, если мы используем устройство низкой мощности (до 25 ватт). Опаиваем зачищенные участки проводника, устраняя остатки того, что было изоляцией.
5. Зачищенный край оборванного шлейфа (около 1,2 миллиметра) подготавливаем к тому, чтобы припаять к основной плате. Если повреждены несколько проводников, повторяем вышеуказанное действие для каждого из них.
6. Теперь припаиваем края к плате и проверяем на предмет наличия промежутков между дорожками.
7. Берём термоплёнку и оборачиваем её у припаянных краёв шлейфа в 1 слой. Прогреваем до того момента, когда она начнёт плавиться и приклеится к ленте.

   При этом может быть задействован обычный утюг. Главное – пользоваться им аккуратно и плавно, не допуская сильного нажима. При необходимости прогреваем шлейф и с обратной стороны.

8. Если дорожка обломилась не у края, а в центре, лучше всего продублировать её кусочками монтажного провода. Теперь можно приступить к сборке мобильного устройства.

Необходимость в восстановлении нарушенного шлейфа из нескольких проводов или дорожек чаще всего возникает в случаях, когда устройство или гаджет по той или иной причине были повреждены. Это может произойти из-за попадания влаги внутрь прибора или нарушения контакта вследствие неаккуратного обращения с имеющимися соединениями.

Усугубляет ситуацию то, что полностью заменить гибкую ленту из проводов не всегда представляется возможным (если только не обратиться в специализированную мастерскую с просьбой подыскать подходящие для гаджета запчасти). Именно по этой причине может потребоваться самостоятельная пайка шлейфа матрицы телефона, ноутбука, телевизора или другого прибора.

Ремонт (восстановление) нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам. Пайка гибкого шлейфа целесообразна и в тех случаях, когда порваться могла лишь незначительная часть проводников, которые при желании можно запаять миниатюрным паяльником.

За ремонт ноутбука, например, придётся заплатить значительную сумму (порядка 400-600 рублей), зато можно быть абсолютно уверенным в качестве нового соединения. Но даже в этом случае удаётся найти варианты экономии на устранении любой неисправности. Для этого, в частности, можно будет обратиться за помощью к приятелю, который сможет припаять оторвавшийся провод.

Что необходимо знать о восстановлении

Если говорить о том, как восстановить дорожку на шлейфе, то в первую очередь следует разобраться с порядком ремонта такого проводника. Особенностью дорожек является наличие их не в защищенном кожухе или оплетке из резины, а на самой печатной плате.

Основная трудность заключается в том, что контакты плоские, и чтобы их снять, потребуется зачистить основной слой защитного лака. Для исправления повреждения они могут быть заменены на провода и медную леску круглого сечения. Фиксируется проводник при помощи токопроводящего клея. После этого поверх наносится лак.

При подключении многожильного проводника важно, чтобы каждый отдельный контакт был хорошо припаян. Убедиться в проводимости всех потоков можно при помощи вольтметра

Как перепаять шлейф закрытого типа

Здравствуйте, уважаемые читатели и самоделкины! Наверняка многие из Вас встречались с проблемой плохого контакта шлейфов закрытого типа. В данной статье, автор YouTube канала «macmyapples» расскажет Вам, как перепаять шлейф заново.

Материалы. — Флюс, припой — Двухсторонний скотч — Глянцевая бумага. Инструменты, использованные автором. — Паяльник с острым жалом, или паяльная станция — Скальпель — Линейка — Пинцет, иголка, зубочистка — Бинокулярный микроскоп или мощная линза. Процесс изготовления. В качестве примера автор будет перепаивать вот такой шлейф. Со временем у него несколько контактов отошли от платы, и устройство не работает.

Слегка прогрев место соединения шлейфа с платой обычным бытовым феном (это немного размягчит клей, и упростит процедуру отделения), отделяет его от платы.

Первым делом нужно счистить весь клей с самой платы. Для этого подойдет острый пинцет, или тонкая, не очень острая иголка. Действовать нужно очень аккуратно, чтобы не повредить контакты и дорожки. Это довольно долгая, и трудоемкая работа.

А вот так выглядит зачищенная от клея поверхность. Ее можно дополнительно обезжирить спиртом.

Точно так же нужно очистить от клея шлейф. Здесь действия еще более аккуратные, потому что сами контакты — это напыление. Если его повредить — шлейф можно выбросить.

Теперь нужно срезать порядка 1 мм шлейфа. Зачем это будет делать автор станет понятно далее. Срезается шлейф острым скальпелем под линейку.

Далее лужение контактов на самой плате с жидким флюсом.

Вот так выглядит готовая плата. После лужения следует очень внимательно, визуально, проверить плату и шлейф на отсутствие коротких замыканий между контактами.

На следующем этапе нужно зафиксировать шлейф на плате. Для этого существуют метки и на плате и на шлейфе.

Для фиксации автор будет использовать двухсторонний скотч толщиной 0,1 мм. Приклеивает полоску скотча на глянцевую бумагу, и отрезает от нее полоску 1 мм шириной.

Затем аккуратно удалить защитный слой скотча.

Теперь, совместив метки на плате и шлейфе, автор прижимает один край, и выравнивает все контакты так, чтобы небыло перекоса. Полностью приклеивать шлейф к плате стоит начиная с середины, так меньше вероятность, что шлейф пойдет «волной».

на место стыка шлейфа и платы наносится флюс так, чтобы он слегка затекал между шлейфом и платой.

Остается последний, важный этап. Пайка. Теперь становится понятно, зачем шлейф был слегка укорочен. Это дает доступ к контактам жалу паяльника.

Сам шлейф нужно прижать к плате над самим контактом. Это нужно делать зубочисткой во избежание повреждения оного. Первыми нужно пропаивать центральные контакты, опять таки, чтобы не получилась «волна» и контакты не сместились. Жалом паяльника нужно нагревать контакт на плате. Рекомендуемая температура — около 300 градусов Цельсия.

Спасибо автору за простой, но полезный мастер класс по восстановлению отошедших шлейфов. К сожалению технологии восстановления шлейфов с проколами, порывами, или другими повреждениями дорожек — намного более сложные. И намного дешевле заменить шлейф. Так что, если не уверены в своих силах — лучше доверьте эту работу профессионалам.

Всем хорошего настроения, удачи, и интересных идей!

Источник (Source)

Методы спаивания

Проблемой при использовании алюминиевых проводников является их быстрое окисление. Пленка оксида оказывает значительное препятствие прохождению электрического тока при соединениях. Для этого скрутки алюминиевых проводов пропаивают.

Паять алюминиевые провода в распределительной коробке можно, пользуясь паяльником или газовой горелкой. Применять паяльник сложнее из-за невозможности точно осуществить нагрев до необходимой температуры. А для алюминия перегрев так же неприемлем, как и недогрев.

Металл обладает большой теплопроводностью, и изоляция на большом участке от места пайки может просто оплавиться.

Газовой горелкой регулировать температуру нагрева проще, но ею долго осуществлять подготовку поверхности. Тем не менее, именно горелку нужно будет применять, если необходимо припаять какие-либо массивные детали друг к другу. В любом случае, при пайке алюминиевых проводов нужна их подготовка.
