Отвал для мотоблока своими руками: лопата и самодельный ковш, как сделать ножи и бур на снегоотвал нева

Шнековый вариант

Приспособление с отвалом имеет недостатки и главный из них — трата времени и сил на откидывание пласта снега, подцепленного отвалом. Часто его оставляют прямо у дороги, создавая высокие сугробы, что не всегда приемлемо.

Вариант снегоочистителя со шнеком позволит избавиться даже от придорожных наносов, ведь его конструкция предусматривает отброс захватываемой массы на расстояние в несколько метров. Это поможет полностью очистить двор или улицу, оставив кучи у забора.

Этот вариант приваривается или привинчивается спереди к раме с колёсами, которую можно снять со старой тачки, например.

Другая конструкция представляет собой бесколёсный вариант, управляемый трубой. Корпус укреплён на раме из уголков, снизу которой привинчены лыжи.

Основные узлы и материалы обоих вариантов:

короб — сваривается из листов металла;
центральный вал — представляет собой трубу ¾-2 дюйма;
захват (лопатка) — пластины из железа или куски швеллера;
опорные элементы;
шнек — выполнен из колец или ленты;
звёздочка от мотоцикла;
лыжа из пластин или труб;
рама из уголков;
подшипники;
труба для выброса снега — можно взять от печи.

Последовательность сборки шнека:

Из кровельных листов или другого металла вырезаются 4 кольца и 6 опорных пластин.
Насаживают шесть полос на вал и приваривают к нему под углом 90°. Затем укрепляют звёздочку и напрессовывают подшипники.
Между средними направляющими вставляют две лопатки, выполненные из пластин. Их приваривают к валу и к опорным элементам. Если в качестве лопастей захвата применяют куски швеллера, то их поворачивают на 180° относительно друг друга.
Кольца разрезают, отгибают и приваривают так, чтобы получились две взаимоперекрещивающиеся спирали.

Разогнуть их можно двумя путями:

Зажать среднюю часть в тиски, захватить один край плоскогубцами и оттянуть в сторону. То же самое проделать с другим концом.
Приварить один край к опорному элементу у лопатки и растянуть.

Если кольца выполнены из толстого материала, и плоскогубцами трудно их ухватить, то можно применить два зажимных приспособления, например, тиски.

После изготовления шнека расчерчивают лист металла и сваривают короб. В его средней части вырезают отверстие под трубу для выброса снега. Можно сделать её самостоятельно или применить уже готовую от железной печки. Некоторые умельцы используют пластиковые.

Затем в корпусе прорезают прямоугольное отверстие напротив звёздочки — для прохода цепи. Короб устанавливают на раму с полозьями или колёсами и укрепляют бензопилу.

Типы устройств для механизированной уборки снега

Механические самодельные снегоуборщики оснащаются двигателями внутреннего сгорания. Чаще всего они бывают навесными (прицепными насадками), их монтируют к мотоблокам или тракторам, в том числе и минитракторам. Отличаются малой массой и несложным устройством.

Снегоуборочные машины по принципу действия делят на:

шнеково-роторные устройства, имеющие два типа активных органов: шнек или шнеки, которые сдвигают снег к входному отверстию ротора, и сам ротор, который отбрасывает снег в нужную сторону;
отвальные грейдерного или бульдозерного типа – действуют по принципу механического перемещения снежной массы, чаще подобные устройства используют на самоходной технике;
лопата-отвал, используемые совместно с мотоблоками для сдвига снега в ограниченном пространстве;
воздушно-вентиляторные установки – применимы только на свежевыпавшем снеге, они отличаются весьма небольшими размерами и крайне простым устройством, удаление снега происходит за счет создаваемого воздушного потока.

Наибольшее распространение получили шнеко-роторные снегоуборщики. Они неплохо справляются со снежным покровом разной величины. Иногда возникают проблемы со слежавшимся снегом, поэтому в дорогих установках имеется еще и вспомогательный вал с шипами, разрушающими уплотненный снег. В некоторых устройствах шнеки комплектуются дополнительными съемными зубчатыми насадками, они разрубают плотную массу снега.

Особенности воздушно-роторного снегоуборщика

Самый простой снегоотбрасыватель основан на воздушно-роторном действии. Обычно это короб, который можно перемещать на небольших лыжах по снегу. Внутри имеется ротор. Привод к ротору осуществляется от автономного двигатели или от вала отбора мощности мотоблока.

Приемная часть короба выполнена так, чтобы при поступательном движении вперед снег поступал на лопасти ротора. Далее масса вращающимися лопастями выбрасывается через патрубок, расположенный выше. Его дефлектор может быть направлен в любую сторону. Поэтому снег выбрасывается влево или вправо, куда требуется в конкретном случае.

Особенность устройства в том, что кроме снега формируется достаточно мощный поток воздуха. Поэтому на выходе образуется снежно-воздушная смесь, которая может лететь до 5-6 м. Этого бывает достаточно для очистки проходов.

К недостаткам воздушно-вентиляционных снегоуборщиков следует отнести сравнительно узкий захват, а также невозможность снегоудаления при наличии слежавшейся массы. При прочистке проходов сразу после выпадения снега снегоотбрасыватель подобного типа отличается достаточно высокой производительностью. Самодельщики довольно часто берут подобную конструкцию за основу. Главное – это создать высокую скорость вращения ротора.

Лопата-отвал – простейший снегоуборщик

В некоторых случаях не нужно иметь сложный агрегат из мотоблока и опоры на колесах, оснащенный бульдозерной лопатой. Достаточно иметь механический помощник – отвал, который передвинет массу снега на небольшом расстоянии.

К мотоблоку цепляют специальную лопату, в дальнейшем только за счет тягового усилия, создаваемого мотоблоком, снежный ком смещается в сторону. Используя реверсивное переключение передачи, снегоуборщик возвращается обратно. Последовательными движениями вперед и назад производится уборка территории от снега.

При движении вперед снегоуборочная лопата опускается вниз, при обратном перемещении ее поднимают вверх. При невысоком снежном покрове эффективность этого рабочего органа довольно высока.

Как использовать самодельную технику?

Правила использования снегоуборщика с мотоблоком:

заправить двигатель бензином, перевести рычаг подсоса в положение «Запуск», открыть кран и несколько раз дернуть шнур стартера;
после этого можно включать зажигание;
перед началом работы мотор нужно прогреть;
передвигать технику следует медленно, захватывая часть уже прочищенной дорожки, чтобы снег не забивал желоб, и не возникло перегрузки двигателя;
струя снега, выходящая из желоба, должна быть направлена в сторону, противоположную от людей, самого работника, находящихся рядом построек;
не следует счищать снег с крутых склонов и горок;
после завершения уборки двигатель сразу не глушат, ему дают некоторое время поработать для испарения влаги.

После каждого использования снегоуборщик очищают от налипшего снега и загрязнений.

Снегоуборщик с отвалом

Самое лёгкое — это собрать моторизированный снегоочиститель из уже готового изделия, немного переделав его. Но можно поступить иначе и сделать его самостоятельно.

В первом случае за основу этого агрегата берётся обычный ручной очиститель промышленного образца с двумя или четырьмя колёсами. Во втором — все детали достаются или изготавливаются своими руками.

Материалы для сборки снегоуборщика

металлические листы 2, 3 или 4 мм;
трубы калибром 50-70 мм;
подшипники (по месту);
угольники для рамы;
колёса;
оси;
бак стиральной машины, котёл или кастрюля;
звёздочки или шестерни;
цепи или ремни;
болты, гайки;
электроды.

Снегоочистители из промышленных образцов

Агрегат выполняется из мобильных, а не ручных устройств. Есть два варианта таких приспособлений. Первый из них со стационарной осью, а второй — с вращающейся. На обоих аппаратах (или на поворотной штанге) укреплён отвал.

Лучше выбирать вариант с одной или двумя осями, которые вращаются, а колёса жёстко закреплены на них. Тогда потребуется минимальная доработка.

Пошаговая инструкция:

Снимается одно или два колеса (передние, если снегоочиститель двуосный).
На освободившуюся ось наваривается (или укрепляется другим образом) звёздочка, например, от мотоцикла. Желательно установить её поближе к ступице одного из колёс.
Конструкцию собирают обратно.
К ручке (если вариант одноосный) или к раме привинчивается пластина. На ней закрепляется бензопила так, чтобы цепь, накинутая на приваренную звёздочку, была нормально натянута.

Если ось заварена наглухо, надо сделать следующее:

Снять колёса.
Подобрать к ним ось или толстый стержень.
Выточить ступицы или стаканы, чтобы колёса «сидели» плотно.
Приварить к раме металлические уголки с отверстиями под новую ось.
Укрепить ведомую звёздочку (от мотоцикла, например).
Собрать конструкцию — вставить ось в уголки (старую можно не отрезать, если она не мешает) и насадить колёса.
На раме или ручке укрепить бензопилу.

При работе таким агрегатом не надо будет тратить много энергии. Нужное усилие создаст двигатель пилы.

Самодельный очиститель бульдозерного типа

Этот вариант повторяет два предыдущих. Разница в том, что большинство деталей и узлов выполняется самостоятельно.

Для его изготовления необходимо достать колёса. Можно позаимствовать их со старого велосипеда. Или снять одну или две полные колёсные пары с тачки или любого транспортного средства, отслужившего срок. Затем подобрать к ним ось, на которой они будут укреплены стационарно.

Вся работа заключается в следующем:

Из обычных или профильных труб сваривается одно- или двуосная рама.
К ней привариваются уголки с отверстиями.
В них вставляют ось с предварительно закреплённой звёздочкой.
Насаживают колёса.
Приваривают стационарные трубы или поворотный механизм для отвала.
Устанавливают пластину с бензопилой.

Изготовление самодельного отвала

Эта часть очистителя выполняется из металлических листов, бочки, трубы большого диаметра или какого-нибудь бака (от электронагревателя, например).

Основные размеры подбираются самостоятельно в зависимости от мощности бензопилы. Отвал более метра длиной делать не рекомендуется, так как двигатель может не вытянуть такой нагрузки.

Выполняя отвал из листов, их предварительно расчерчивают. Затем вырезают детали, которые сваривают друг с другом. Форма этого узла снегоочистителя может быть любой.

При изготовлении отвала из цилиндрической заготовки, её обрезают, как показано на рисунке. Если узел выполняют из трубы, то по бокам устанавливают борта. Снизу (для жёсткости) приклёпывают нож, сделанный из длинной, заострённой полосы металла.

Самостоятельная сборка электрического снегоуборщика

Технология самостоятельной сборки снегоуборочной электрической техники значительно похожа на устройство бензиновых моделей, но движущей силой у этого инструмента является электромотор. Это возможен самый простой мотор от болгарки, электропилы или иного электрического инструмента. Самое главное — руководствоваться во время самостоятельной сборки чертежами электрического снегоуборщика. Тематическое видео может помочь избежать ошибок во время сборки.

Конструкции корпуса и шнекового узла могут быть сделаны, как в примере снегоуборщика, на основе бензопилы. Необходимо только подключить электродвигатель. Это выполнить можно различными способами: с помощью ременной передачи или редуктора. В последнем случае ось вращения электромотора находится перпендикулярно валу (трубе). Шнек крутится за счет редуктора, соединяющего ось электродвигателя и вал.

Другой вариант подразумевает, что ось вала шнека и двигателя соединяются ремнем и установлены параллельно. Эта схема дает возможность быстро снимать и устанавливать электрический двигатель, регулируя натяжку ременной передачи. Для работы можно использовать готовые чертежи, которые можно скорректировать под необходимые размеры.

Начиная сборку своими руками, необходимо придерживаться определенных рекомендаций:

при сооружении одноступенчатого снегоуборщика необходимо располагать выпускной желоб сбоку и сверху корпуса, что даст возможность проходить меньшую дистанцию выбрасываемому снегу;
ширина корпуса шнека подбирается, учитывая размер поверхности, которая требует очистки;
чтобы не допустить выхода из строя электродвигателя вследствие попадания в шнек камней и иных предметов, нужно использовать предохранительные болты и втулки. За счет этого, во время превышения нагрузки двигатель не заклинит, а выйдут из строя болты.

Детально просмотрев предлагаемые схемы, чертежи, видеоматериалы и пошаговые инструкции, каждый сможет свои силы попробовать в изготовлении домашнего снегоуборщика. У любого хозяина в мастерской или гараже отыщется старая бензопила, газонокосилка или иной инструмент, который подойдет для его приспособления под снегоочистительную машину. А людям, которые в своих возможностях сомневаются, рекомендуем купить заводскую модель.

https://youtube.com/watch?v=788qA_CqegI

Инструменты для самостоятельного изготовления снегоуборочной техники

Любая работа может выполняться только при наличии инструмента, поэтому желательно иметь:

электродрель – без нее невозможно изготовить отверстия заданного диаметра в нужных местах;
заклепочник – поможет создать прочные неразъемные соединения в листовом материале;
электросварочный аппарат – потребуется для сварки каркаса, а также отдельных агрегатов;
углошлифовальная машинка – будет использована для отрезания заготовок из стали, а также зачистки сварных соединений;
ножницы по металлу;
мерительный инструмент – используется для разметки и контроля параметров деталей, а также всего снегоуборщика (обычно достаточно штангенциркуля, рулетки и линейки);
ручной инструмент для фиксации деталей и временного крепежа – позволит производить работы качественно и с минимальными затратами сил;
стапель – даже простейший, изготовленный из деревянных брусков, поможет упростить процесс сборки, конструкция снегоуборочной машины имеет пространственную конструкцию, которую нужно собирать, фиксируя отдельные детали и узлы в разных местах.

Роторный

Снегоочиститель такого типа представлен навесной моделью, фиксируемой на мотоблоке. Техника применяется только зимой, так как справляется с любыми видами снежных масс благодаря своей конструкции (лежалый и свежевыпавший снег, наледь, корковый нанос, проход по глубокому снегу). Главным элементом является ротор, выполненный из вала с подшипниками и лопастных крыльчаток.

Лопастей в конструкции предусмотрено до 5 штук, есть возможность собственноручной установки большего или меньшего количества лопастей исходя из потребностей очистки территории.

Шкив (из клиновидного ремня) выполняет вращение лопастей при движении мотоблока.

Подшипниковая металлическая ступица фиксируется на боковых участках корпуса. Козырьковый патрубок, расположенный в боковой стенке верхней части оборудования, производит выброску снега наружу.

Роторные снегоочистители работают за счёт всасывания снега при помощи лопастей и воздушного потока, который образуется вращением крыльчаток. Высота выброса снежных масс доходит до 6 метров. Из минусов уборщика выделяется отсутствие способности удаления слежавшегося снега. Ширина готового прохода роторной техники равна полуметру.

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
Из трубы делается вал, толщиной не менее 5 см.
В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца. Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца. Выбираем привод шнека. Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать. Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится. Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека. Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра. Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным. У короба на боках закрепить стаканы. Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками. Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером. Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы. На конце вала приваривают звёздочку для смены скоростей. Звёздочку и вал соединяют с мотоблоком при помощи цепи. Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика. Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат. Ручка машины крепится болтами на продольные уголки. После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Конструкционные особенности устройства

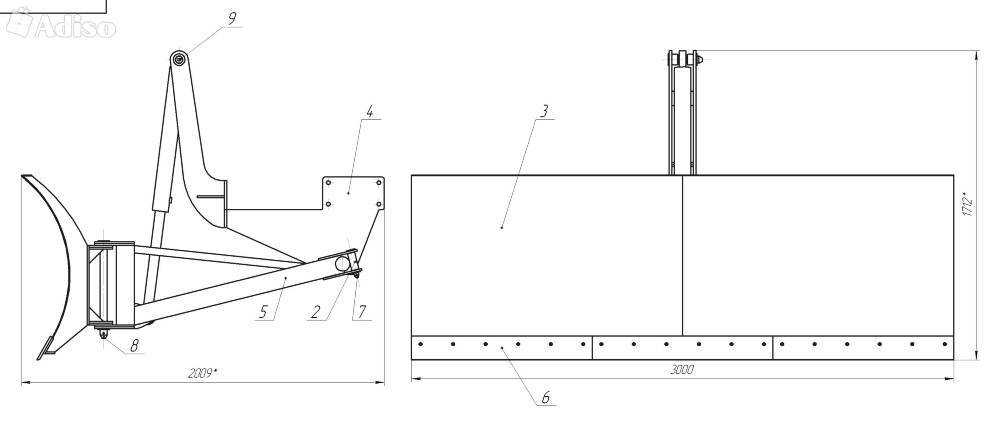

Снегоочистительные лопаты без особых усилий навешиваются на любые типы техники, серьезно убыстряют и упрощают процедуру очистки снега. Всякое снегоуборочное снаряжение для многофункционального агрегата включает в себя 3 базовые детали: снегоочистительную лопату, механизм регулирования угла поворота снегоотвала и модуль крепления, удерживающий снегоотвал на раме агрегата.

Существует ряд конструкций фабричных лопат, входящих в состав навесного снаряжения, однако, подобное устройство для мотоблока можно соорудить своими руками, тем более что в глобальной сети на данную проблему имеется множество разнообразных сведений и чертежи.

Отвал – это составная часть навесного снаряжения, применяемого вместе с мотокультиватором. С его поддержкой можно облегчить такие обыденные работы на собственном участке земли как сбор мусора летом, зимой – очистка снега, кроме того, разравнивание поверхностного слоя земли и ее транспортировка с одного участка на второй. Снегоотвалы бывают различных вариаций, но в общей своей массе наделены одним принципом функционирования и конструкции. В основном они имеют ряд стандартных рабочих позиций.

Это почти всегда 3 нижеприведенных положения:

прямо;
в левую сторону (с поворотом на 30°);
в правую сторону (с поворотом на 30°).

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

двигатель внутреннего сгорания, оснащенный глушителем;
топливный бак;
трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

сборка шнекового механизма;
изготовление ротора;
монтаж корпуса;
устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

отличную маневренность и высокую производительность техники;
в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
возможность регулировать ширину захвата снежного покрова;
небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

Процесс очищения придомовой территории от снега

возможность проведения ремонта снегоуборщика своими руками;
невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Сборка шнека для снегоочистителя своими руками

Главным рабочим элементом машины для уборки снега является шнек, который собой представляет режущие лопасти-кольца, которые присоединены к валу привода. В роли вала применяют трубу размером примерно 90 см. В середине трубы необходимо проделать сквозное отверстие, куда в дальнейшем будет установлена лопата для подачи снега. Во время вращения трубы (вала) лопатка начнет откидывать снег.

Прежде чем изготовить шнек для снегоуборщика своими руками, нужно воспользоваться готовыми чертежами или разработать схему, по которой начнут вырезаться кольца. Лопасти шнека делаются из листового металла. Для чего из него вырезают четыре диска, режут их и вытягивают в виде витка. Затем приготовленные части спирали привариваются к трубе, поровну с каждой стороны.

Затем, узнав центр вала, параллельно относительно друг друга приваривают две лопатки, которые и начнут откидывать снег. По бокам трубы привариваются стальные распорки для крепления винтовой конструкции. С одной стороны спиралеобразные лопасти фиксируются к распоркам, со второй — к центральным лопаткам.

Рекомендация: Во время изготовления шнека из бензопилы для снегоуборочной машины важно, чтобы витки стальной спирали находились от центра на одном расстоянии и по направлению к нему. Иначе аппарат будет очень вибрировать

Во время изготовления шнекового корпуса, его длину нужно оставить равной длине вала учитывая отрезок для привода. К бокам вала приваривают цапфы, при помощи которых его ставят на подшипники. Их используют в закрытом исполнении, дабы не допустить попадания воды и снега. Наглядно получить представление про изготовление шнека можно, посмотрев видео самодельного снегоочистителя: своими руками сделать снегоуборщик в данном случае будет гораздо проще.

Начинают изготовление шнекового корпуса с боковин. Для чего из металла отрезают два круга, размер которых превышает сечение узла шнека на 5-7 см. К боковым частям приваривается выгнутый в полукруг металлический лист необходимого размера. В середине боковых частей выполняются отверстия, куда ставится механизм шнека. К боковинам с внешней стороны привариваются подшипники. В участке трубы для привода сваркой крепят ведомую звездочку (подходит звездочка, к примеру, от мопеда).

Затем приступают к изготовлению снегоотвода, который можно сделать из трубы размером около метра и сечением 100 мм. Чтобы в корпусе шнека установить трубу, надо сделать отверстие необходимого диаметра, которое обязано располагаться на задней стенке корпуса. В данное отверстие устанавливается труба снегоотбрасывателя, крепится болтами, а поверх ставится короб.

Каркас для снегоуборочной машины изготавливают с помощью приваривания в раму профилированных труб. К поперечным уголкам рамы подсоединяют планки для фиксации двигателя. Нужно сказать, что силовая установка должна свободно передвигаться вдоль рамы, чтобы была возможность ее зафиксировать в необходимом положении. К каркасу крепится ручка с выведенным управлением.

С учетом вида рельефа каркас снегоуборочной машины оборудуют полозьями или колесами. Для ровных территорий можно установить колеса, для неровной и бугристой поверхности — полозья. Для полозьев основу изготавливают из брусков, куда для хорошего скольжения крепятся пластиковые накладки.

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

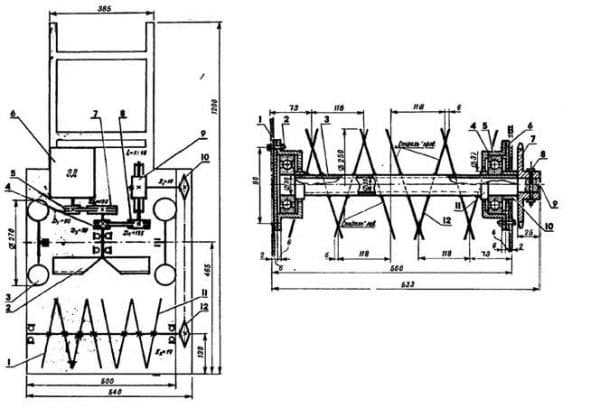

Чертеж 1

и инстуркций:

Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
Из трубы делается вал, толщиной не менее 5 см.
В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.
Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
Выбираем привод шнека.
Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
У короба на боках закрепить стаканы.
Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.
Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
На конце вала приваривают звёздочку для смены скоростей.
Звёздочку и вал соединяют с мотоблоком при помощи цепи.
Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
Ручка машины крепится болтами на продольные уголки.
После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5

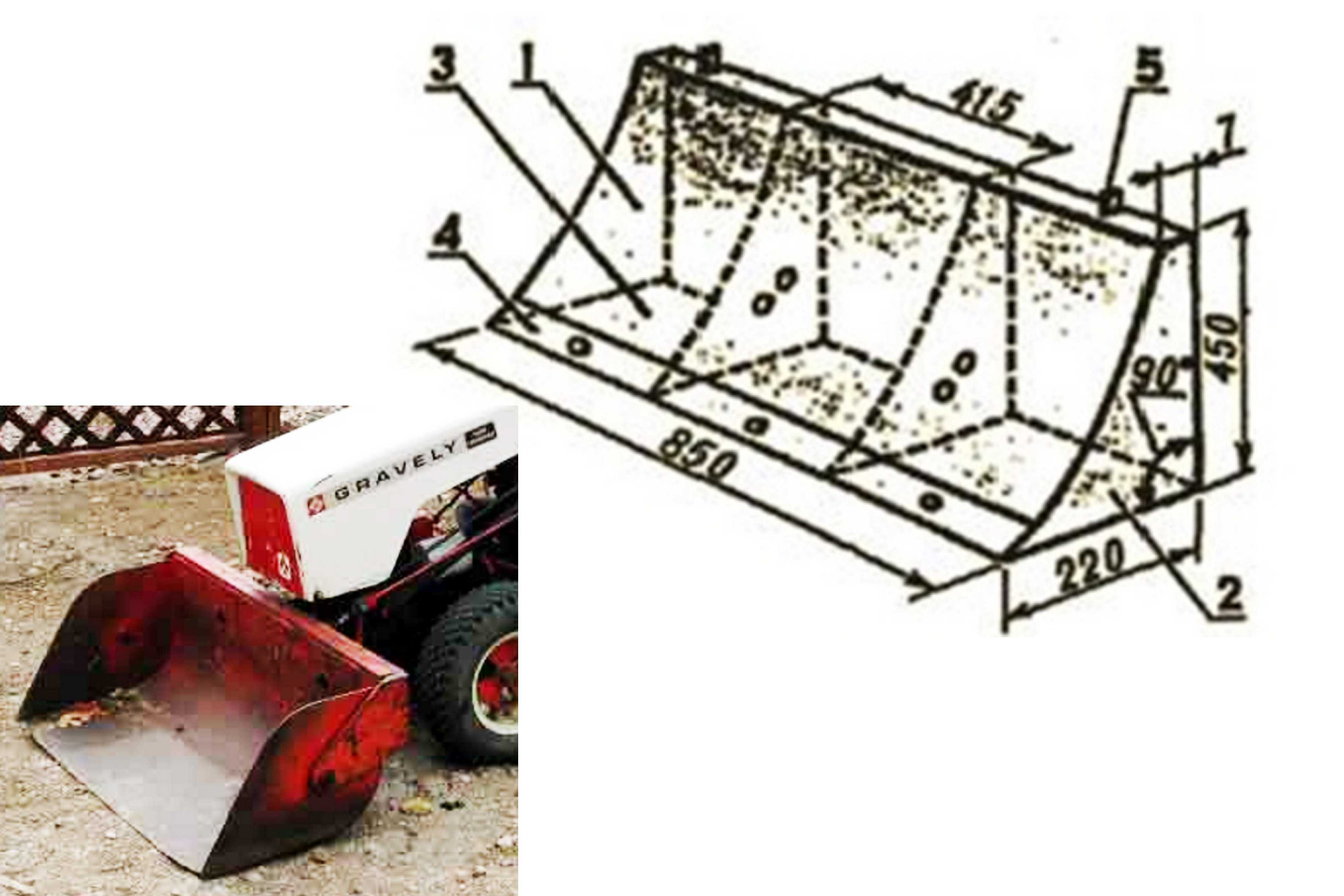

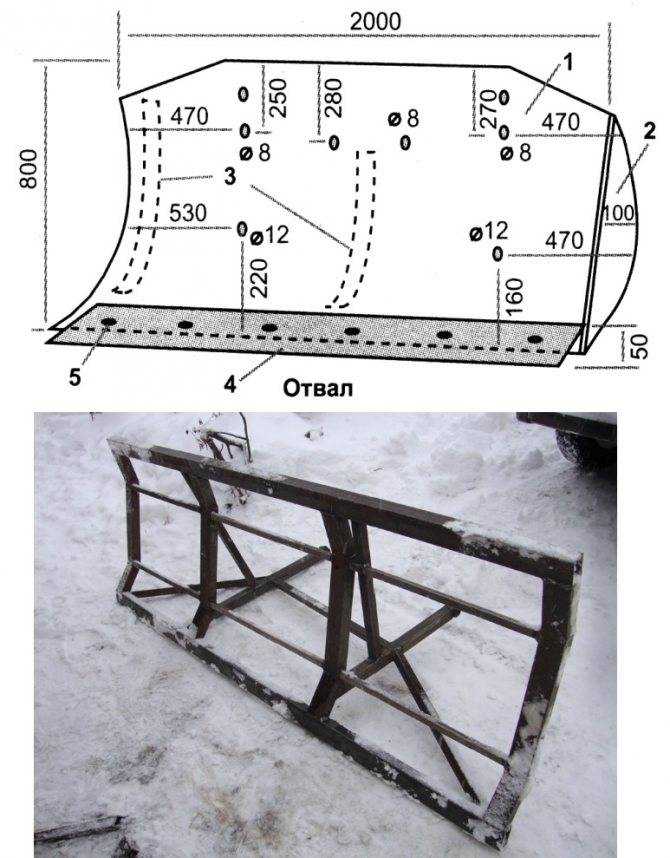

Лопата на мотоблок своими руками: как сделать отвал и самодельный ковш нева

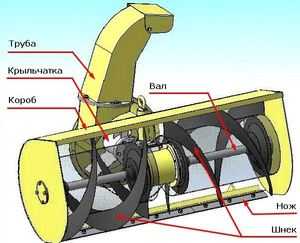

Шнековый вариант

Типы устройств для механизированной уборки снега
