Ремонт модулей стиральной машины

1 Ошибка OE — проблемы со сливом

При выполнении стирки, уже в самом конце процесса на экране может появиться ошибка ОЕ на машинке LG, что означает проблемы со сливом воды из бака. Бытовая техника не способна удалить остаток жидкости из барабана. А причиной такой поломки может стать и неисправный насос, и вышедший из строя датчик уровня воды, и даже засорившийся патрубок.

Для решения проблемы в первую очередь нужно удалить из бака воду, с помощью расположенного в нижней части машинки сливного фильтра. Затем проверить на наличие засоров или перегибов сливной шланг. Также стоит проконтролировать отсутствие засора канализации и фильтра насоса. А ещё можно попробовать решить проблему до слива воды, отключив машинку от электросети на 10–20 минут — это поможет решить проблему, связанную со сбоем электронной платы.

Замена резисторов

Перегоревшие резисторы (сопротивления), обнаруженные в ходе визуального осмотра выпаивают. Узнать их номиналы по обозначениям на корпусе вряд ли удастся, тут поможет схема. Но даже если все детали имеют идеальный вид, это не значит, что они не повреждены. Резисторы проверяют мультиметром, сверяя полученные данные с номиналами, указанными на схеме.

Убедившись в исправном состоянии основных компонентов схемы, стоит проверить работу блока тиристоров. Это устройства, которые управляют работой электродвигателей. Они часто выходят из строя в случае скачкообразных всплесков напряжения в сети. Если же причина поломки кроется в контроллере, тут паяльник вряд ли поможет, гораздо проще купить новый блок и заменить его.

Работоспособность стиральной машины во многом зависит от платы управления, это самая важная ее часть. Чтобы избежать преждевременного ремонта стоит придерживаться нескольких простых правил: ни в коем случае не отключать машину от сети во время выполнения программы, не перевозить ее, не удалив полностью воду и сделать все возможное, чтобы обеспечить устройство стабильным напряжением.

Обязательно ли ремонтировать панель управления

Перед тем, как починить панель, вы задумались: обязательно ли менять все элементы из-за одной кнопки? Вопрос в том, какая именно клавиша не функциональна.

• Если не работает кнопка запуска, вы не сможете включить программу стирки – ремонт обязателен.
• Не работает поворотный селектор – не получится переключить программу и постирать отдельные типы вещей. А если сломался тумблер температуры – качество стирки резко снизится.

Конечно, если неисправна кнопка, которая используется редко или не используется вообще, то можно попробовать далее эксплуатировать стиралку. Однако это опасно. Ведь причина может быть в неисправности участка модуля или контактов. Поэтому рекомендуется не затягивать с ремонтом.

Заменить кнопки на панели не сложно своими руками. Но если дело касается электроники – пользуйтесь услугами профессионалов.

Источник

Когда возможен самостоятельный ремонт?

Ремонт электронной платы своими руками без привлечения специалистов возможен при следующих поломках:

• Сбой в работе датчиков управления. Как правило, данная поломка возникает по причине засора либо засаливания контактов в ручке регулировки. Признаки поломки:
• Сбой в функционировании датчиков программатора. Преимущественно возникает по причине засаливания и засорения контактов в ручке регулировки. Основные симптомы: регулятор вращается достаточно туго, отсутствие отчетливого щелчка при его вращении. Для устранения поломки следует почистить ручку регулятора.
• Наличие нагара. Как правило, это касается старых агрегатов. Нагар обычно скапливается на силовых катушках фильтра. Устранить проблему можно посредством щеточки либо обычной ветоши,
• Сбой в работе датчика замка люка. Преимущественно возникает по причине его замыливания либо засаливания. Для решения вопроса также достаточно его чистки,
• Машинка не запускается либо обороты барабана нестабильны. Для устранения этой поломки необходимо подтянуть шкив,
• Металлическая часть стиральной машины бьется током, в результате чего модуль управления может заблокировать работу агрегата. Для решения подобной проблемы следует заземлить стиральную машину.

Ремонт стиралки своими руками

Демонтаж, как и ремонт модуля, не отличается особой сложностью. Все, что необходимо это снять переднюю панель и добраться до места установки платы. После чего ее легко можно снять.

Современные модификации стиральных машин устроены так, что клеммы устройства управления невозможно установить в неправильном положении, что сильно облегчает выполнение задачи. Однако при выполнении демонтажных работ нужно обязательно запомнить, что куда подключено, чтобы можно было потом без проблем собрать все обратно.

Однако есть моменты, когда лучше ремонт платы управления доверить профессионалу.

Основными признаками того, что лучше обратится к мастеру являются:

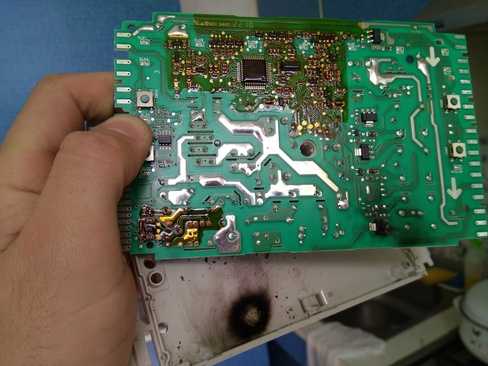

• на электронной плате имеются места измененного цвета в виде подпалин и потемневших дорожек,
• шляпки конденсаторов прорванные (обычно в месте крестообразной насечки) либо явно выпуклые,
• потемнение места монтажа главного процессора,
• на демпфирующих катушках визуализируются очаги выгоревшего покрытия,
• ножки микросхемы обладают неоднородным окрасом.

Ошибка PE – в каких случаях можно исправить самостоятельно

• Если ошибка возникла впервые, попробуйте отключить машинку от электросети на 10 — 15 минут, а затем снова включите в розетку. Вполне возможно, что случился сбой в модуле управления — мозгах машинки LG, и перезагрузка поможет от него избавиться.
• Если стиральная машина набирает и сразу сливает воду, а затем выдает код РЕ, то причина может заключаться в неправильной установке. Слив располагается ниже уровня бака машинки, поэтому вода самотеком уходит в канализацию, и появляется ошибка. Подключите стиральную машину к канализации правильно самостоятельно или воспользуйтесь услугой установки стиральных машин от «РемБытТех».
• Проверьте соединения шлейфов проводов, идущих к прессостату. Возможно, они отошли и их нужно поправить.

Если указанные выше советы не помогли исправить ошибку PE, значит, случилась поломка, и вашей стиральной машине LG требуется профессиональный ремонт.

Причины выхода модуля из строя

Существует множество факторов, влияющих на долговечность модуля управления стиральной машины. Некоторые из них ведут к поломкам, которые легко исправить, для устранения других не обойтись без вызова специалиста.

Заводской брак

Достаточно редкая проблема, особенно у именитых производителей. Брак может выражаться в чем угодно, в плохой пайке деталей, пробитой дорожке на плате, некачественных радиодеталях. В подавляющем большинстве случаев брак «всплывает» в самые первые недели эксплуатации. Решение проблемы – вернуть устройство по гарантии.

Несоответствие параметров питающего напряжения

Скачки напряжения в сети достаточно частое явление. Сильный всплеск может повлечь за собой выход из строя любого электронного прибора, в том числе и платы модуля управления. Чаще всего сервисные мастерские не считают данный случай гарантийным, потому проще заранее обезопасить себя от подобной неприятности, подключая машину через стабилизатор напряжения.

Отказ одного или нескольких датчиков

Собственно, эта неисправность не относится к плате управления стиральной машиной. Для исправления данной проблемы достаточно выявить сбойный датчик и заменить его.

Замыкание, вызванное попаданием воды в модуль

Работа стиральной машины невозможна без воды, а вода не лучший спутник электричества. Попадание даже небольшого количества влаги на плату может стать причиной выхода ее из строя. Большинство производителей стараются обезопасить покупателя от подобной неприятности, блоки герметично закрывают, устанавливают защиту от случайного замыкания. Но от этого никто не застрахован. Вода может попасть в модуль после ремонта или в процессе транспортировки машины.

Помимо вышеперечисленного, причиной некачественной работы модуля может стать нагар, образовавшийся на соединительных контактах или их загрязнение. Также немало неприятностей могут доставить грызуны, у которых хватило сообразительности проникнуть внутрь устройства. В любом случае начинать проверку стоит с того, что осмотреть плату модуля управления, очистить ее от грязи, промыть контакты, убедиться в сохранности проводки.

Проверка модуля управления

Даже самая дорогая и качественная стиральная машина может сломаться. Любой агрегат может выйти из строя, в том числе и блок управления. Если машина перестала нормально работать, первым делом нужно определить причину, понять, какой именно блок вышел из строя.

Выход из строя платы модуля управления может сопровождаться самыми различными симптомами.

1. В процессе выполнения программы индикаторы машины зависают. Панель управления не реагирует на действия пользователя. На дисплее не отображается никаких сообщений об ошибке.
2. Лампочки панели управления хаотично мигают. Не представляется возможным включить ни одну программу.
3. Удается выбрать и запустить программу стирки, но устройство не набирает воду или набирает и одновременно сливает ее. При этом на действия пользователя реакции также не наблюдается, помогает только «перезагрузка».
4. Запустив программу стирки, машина не переключает режимы работы и в случае отсутствия реакции пользователя может стирать часами, не пытаясь слить воду.
5. Сразу после включения устройство самопроизвольно отключается.
6. Индикация сообщает о нормальном процессе стирки, создается видимость переключения режимов, но ничего не происходит, машина не набирает воду, не работает двигатель.
7. Самопроизвольное изменение скорости и направления вращения двигателя. Характер его работы изменяется вне зависимости от программы, частный случай – двигатель вращается без остановок и в одну сторону.

Еще одним свидетельством в пользу неисправности платы управления стиральной машины является несоответствие температуры воды параметрам выбранной программы. Тэн либо слишком перегревает ее, либо попросту не включается.

Почему не работает стиральная машина

Стиральные машины разных производителей имеют схожую конструкцию. Во всех приборах есть следующие элементы:

1. Бак и барабан. Создают раствор из воды и моющих средств, производят стирку белья. Барабан обычно изготовлен из нержавеющей стали, бак — из композитного материала. Это позволяет им быть долговечными и работать в течение всего срока службы прибора.
2. Противовесы и амортизаторы. Уменьшают вибрации барабана во время стирки и отжима.
3. Система забора и слива воды. Имеет фильтры, клапаны и помпу. Накачивает воду для стирки и удаляет отработанный моющий раствор.
4. Прессостат и термостат. Контролируют уровень воды в баке и ее температуру.
5. Нагревательный элемент (ТЭН).
6. Электронный модуль. Управляет процессами и собирает информацию от датчиков.
7. Двигатель. Вращает барабан с заданной скоростью.
8. Система блокировки дверцы. Не позволяет открыть ее во время стирки или если в барабане есть вода.

Неисправность одного из этих элементов обычно приводит к типичным поломкам приборов. Наиболее распространены следующие проблемы, при которых стиральная машина:

• не греет или перестала набирать / сливать воду;
• не отжимает белье — пропускает фазу отжима, белье остается влажным;
• показывает на дисплее коды ошибок;
• блокирует доступ в барабан — сломанная ручка на стиральной машине и другие причины не позволяют открыть дверцу.

Любая из поломок может быть связана с блоком управления или неисправностью в электрической сети. Контакты могут быть окислены или повреждены. В дальнейших пунктах специалисты Miele перечисляют иные возможные причины поломок.

Как поступить, если стиралка Indesit на гарантии?

Если стиральная машинка Индезит выдает ошибку, указывающую на поломку платы управления, можно попытаться перезагрузить технику. Возможно, просто случился сбой в работе из-за перепада напряжения.

Для этого поступают следующим образом:

• поворачивают ручку программатора в нейтральное положение;
• нажимают и удерживают кнопку «Старт/Пауза» в течение 5 секунд;
• оставляют машинку выключенной на 15 минут;
• пытаются снова запустить ее в работу.

Если никаких изменений не произошло, необходимо обращаться в сервисный центр, занимающийся гарантийным обслуживанием приобретенной бытовой техники. С собой необходимо взять гарантийный талон, подтверждающий право на бесплатное обслуживание. В сервисе должны выполнить экспертизу, определить причину поломки и устранить ее.

Если с момента покупки прошло не более 15 дней, то покупатель вправе требовать вернуть деньги или заменить машинку на аналогичную. Однако если техника была приобретена через Интернет, это срок сокращается до одной недели.

Гарантийный срок работы стиральной машины Индезит составляет 1 год. Чтобы иметь возможность получать сервисное обслуживание, перед покупкой нужно убедиться, что в талоне проставлены все печати.

Иногда происходит так, что в городе нет официального сервисного центра. В этом случае со сломанной машинкой нужно отправиться в магазин. Продавец обязан забрать технику на экспертизу. Взамен покупателю выдается акт приемки с печатями, с датой и подписью ответственного лица.

Если магазин отказывается принять товар, то необходимо обращаться в суд.

Обязательства продавца по ремонту машинок на основании действующей гарантии

Производители стиральных машин самостоятельно устанавливают гарантийный срок на свою продукцию.

Таким образом, они определяют срок, в течение которого товар, при правильной его эксплуатации, может служить без поломок.

Каждый производитель вправе устанавливать срок гарантии самостоятельно. Кроме этого, иногда срок гарантии на машинку в целом, и на отдельные ее составляющие, отличается.

Так, если мы для примера возьмем стиральную машину LG, то увидим, что изготовитель определили на свой товар гарантию на срок в 3 года. При этом гарантийный срок на двигатель может составить 10 лет.

Какой срок гарантии на ремонт бытовой техники по закону?

Какие условия гарантийного ремонта по закону, читайте тут.

Давайте познакомимся со сроками гарантии на товар различных производителей:

• стиральные машинки Bosch и Siemens имеют срок гарантии 2 года;
• машинки Атлант – 2 года;
• стиральные машины Индезит – 1 год.

Продавцы, которые занимаются реализацией данной продукции, должны выполнять гарантийные обязательства. Никто не имеет права менять гарантийный срок, установленный изготовителем.

Обратите внимание! Производитель может устанавливать гарантийный срок на товар с учетом страны, в которой он будет продаваться. Когда вы выбираете себе бытовую технику или любой другой товар, самостоятельно ознакомьтесь с документом, подтверждающим период, в течение которого его можно отремонтировать безвозмездно

Когда вы выбираете себе бытовую технику или любой другой товар, самостоятельно ознакомьтесь с документом, подтверждающим период, в течение которого его можно отремонтировать безвозмездно.

К сожалению, нечестные продавцы могут вам немного соврать, назвав совершенно иной, больший, чем на самом деле, срок гарантии.

Пребывая в эйфории от нового приобретения, не забудьте все же проследить, чтобы продавец поставил вам соответствующие печати в гарантийном талоне. Их отсутствие грозит отказом от гарантийного ремонта.

Подведем небольшой итог. Итак, если у вас сломалась стиральная машинка в гарантийный период – отправляйтесь к продавцу, и выдвигайте свои законные требования. Но будьте готовы к тому, что процедура передачи техники может пройти не так уж и легко.

Не всегда продавцы выполняют то, что было установлено самим производителем товара. Затягивание процедуры передачи товара на гарантийный ремонт довольно распространено. Но сдаваться ни в коем случае не стоит. Добивайтесь выполнения своих законных требований потребителя.

2.Диагностика моделей WD-1021, WD-1041, WD-8030, WD-1223 WD-1220 WD-1020 и WD-1050:

Какая деталь за что отвечает?

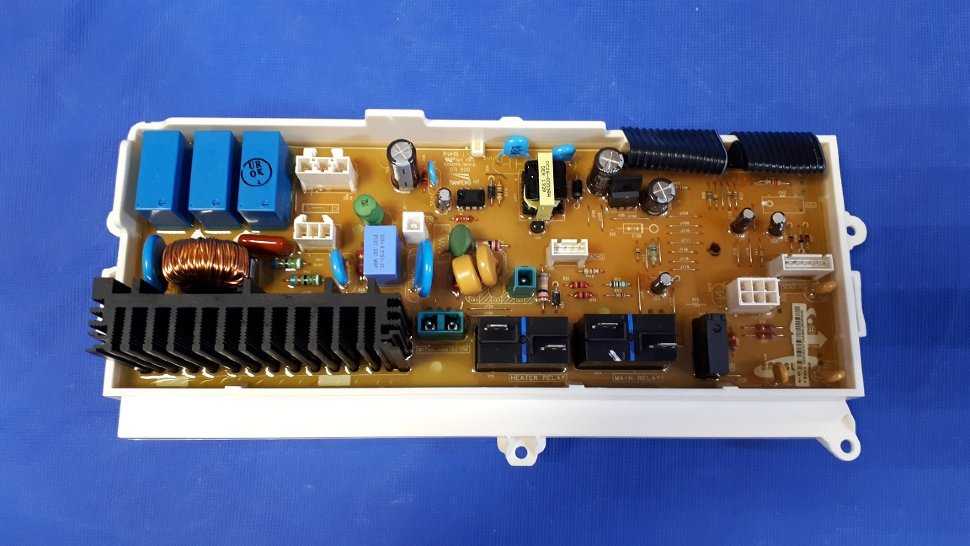

Впервые взглянув на модуль управления СМА LG, можно удивиться, насколько много он содержит полупроводниковых элементов. Если проверять каждый, уйдет уйма времени, поэтому нужно понимать, какие датчики за что отвечают. Тогда получится соотнести эти сведения с «симптомами» поломки и быстрее обнаружить дефект.

В общем, модуль машинки-автомат LG состоит из двух частей. Это панель управления и силовой блок. Чтобы добраться до самой платы, деталь придется разобрать. Под кожухом и компаундом расположены полупроводниковые элементы, контролирующие работу разных узлов СМА.

Поэтому, чтобы не проверять каждый полупроводник, подумайте, что именно вам не нравилось в работе машинки. Если она просто перестала включаться, придется протестировать датчики, отвечающие за питание прибора

Если отмечались проблемы с инверторным движком, пристальное внимание уделите силовой сборке HS1, служащей для управления приводным мотором. Разберемся со всем по порядку

Слева на модуле управления расположены элементы, отвечающие за питание машинки. Это:

• интегральный стабилизатор KIA7805, на плате он обозначен U14;
• импульсный конвертор на базе шим контроллера STR-A6059M;
• сетевой выпрямитель и фильтр (обозначены BD1 и CE4);
• защитный варистор (Z2);
• сетевой предохранитель;
• микросхема ключевого преобразователя (обозначена U12);
• импульсный трансформатор SMPS;
• диод D13, конденсатор CE2;
• диод D11, конденсатор CE8, канал питания 9V;
• диод D12, конденсатор CE9, канал питания 12V;
• диод D14, конденсатор CE6, канал питания 12V;
• диод D6, стабилитрон ZD1, транзистор Q1, резистор R103;
• резистор R74, он же 205;
• оптрон U15, транзисторная сборка U3;
• процессор U13;
• реле Х1 (оно, также, последовательно подключено в цепь ТЭНа);
• интегральный стабилизатор напряжения 5V, обозначен U

Следующий элемент на плате управления – датчик температуры. Сюда включены полупроводники:

• контакт 4 (ТН1) соединителя RD6;
• резистор R12;
• 37 нога процессора U

За работу ТЭНа отвечают следующие полупроводники модуля:

• реле Х1;
• 64 нога процессора U13;
• 1 и 16 ноги сборки U3;
• реле Х2;
• 24 нога процессора U13;
• транзистор Q7.

Также на модуле присутствует резервный канал управления реле. Компоненты устанавливаются опционально. Речь идет о следующих полупроводниках:

• 75 нога процессора U13;
• резистор R83;
• транзистор Q5;
• реле Х4;
• второй контакт соединителя BL

За работу прессостата отвечают:

• резисторы R6, R7;
• 67 нога процессора U13.

Следующий блок полупроводников отвечает за работу клапана отделения предварительной стирки. Это:

• 29 нога процессора U13;
• 4 и 13 ноги сборки U3;
• резистор R25, R29;
• оптрон U8;
• симистор TR3;
• контакт 1 соединителя YL4.

За функционирование клапана отделения основной стирки отвечают:

• 31 нога процессора U13;
• 6 и 11 ноги сборки U3;
• резистор R23, R27;
• оптрон U6;
• симистор TR5;
• контакт 4 соединителя YL4.

Следующая цепь обеспечивает управление клапаном залива горячей воды:

• 31 нога процессора U13;
• 6 и 11 ноги сборки U3;
• перемычка J1;
• резистор R24, R28;
• оптрон U7;
• симистор TR4;
• второй контакт соединителя YL4.

За работу сливного насоса СМА отвечают полупроводники:

• 61 нога процессора U13;
• резистор R77, R79, R82;
• транзистор Q4, Q3;
• оптрон U4;
• симистор TR20;
• контакт 4 соединителя BL4.

Если наблюдаются проблемы с устройством блокировки люка СМА, обратите внимание на следующий блок элементов:

• 27 нога процессора U13;
• 2 и 15 ноги сборки U3;
• резистор R21;
• оптрон U2;
• реле Х3;
• контакт 1 соединителя BL4.

За работу датчика Холла, контролирующего скорость оборотов двигателя, отвечают:

• контакт 4 и 6 соединителя BL6;
• резистор R44, R60;
• 3,4,5,6 ноги микросхемы U1;
• 19,20 нога процессора U

Если у стиральной машины перестал работать мотор, протестируйте следующую цепь:

• 17 нога процессора U13 – силовая сборка HS1 (выходные каскады и драйверы) – микросхема U1;
• компаратор из состава микросхемы U11 – накопительный дроссель RA – резистор R58, R57;
• 6,7 ноги компаратора U11 – контроль напряжения питания 300V, сигнал идет по цепи с диодной сборкой BD1, резистора R70 и 41 ноги процессора U

Как видно, полупроводниковых элементов на плате предостаточно, поэтому ремонт модуля управления может оказаться непосильным для новичков, ничего не смыслящих в микросхемах. Если у вас такие понятия, как резисторы, реле, оптроны не вызывают удивления, и вы примерно понимаете, как строятся цепи, то можно попытаться починить блок самостоятельно.

Причины возникновения проблемы

Слаженную работу машинки могут нарушать разные факторы – от легких механических повреждений до серьезной поломки одной из деталей. Основные причины блокировки слива, которые приводят к высвечиванию ошибки:

• сильный засор фильтра или шлангов сливной системы;
• поломка сливного насоса;
• закупорка канализации (выводной трубы или сифона раковины);
• выход из строя водного датчика (прессостата);
• сбой работы электроконтроллера.

Чтобы точно определить проблему, нужно поочередно исключить каждый из вариантов. На начальном этапе можно попытаться сделать это самостоятельно, без привлечения специалиста. Зачастую ошибка OE устраняется путем несложных действий, с помощью подручных средств.

Как это работает

Модуль управления – это компьютеризированное «сердце» машинки. В зависимости от поступающих сигналов от датчиков и регуляторов, плата управления активирует тот или иной функционал. Она достаточно универсальна. Производитель ставит одну и ту же деталь на различные марки стиралок, маркируя их по-разному. К примеру, самые распространенные модели электронного модуля стиральной машины Indesit маркируются как W105TX, WISL82. В зависимости от поколения конкретной модели стиралки, может отличаться прошивка центрального процессора или количество входных и выходных сигналов.

Блок управления:

• осуществляет контроль температуры;
• задает режим, в котором работает электродвигатель;
• отсчитывает временные отрезки программ;
• отвечает за запуск сливных насосов;
• обеспечивает контроль входного давления воды и функционирования затвора подачи;
• отвечает за работу блокировки.

Управляющий сигнал поступает через клеммники или соответствующие контакты комплексной шины. Определить, где именно пропал сигнал, можно. Для этого понадобится схема конкретного модуля управления. К большинству стиральных машинок такая информация прилагается в инструкции. Если таких данных нет, можно легко найти их в интернете по маркировке, которую имеет электронная плата.

Как поступить, если стиралка Indesit на гарантии?

Если стиральная машинка Индезит выдает ошибку, указывающую на поломку платы управления, можно попытаться перезагрузить технику. Возможно, просто случился сбой в работе из-за перепада напряжения.

Для этого поступают следующим образом:

• поворачивают ручку программатора в нейтральное положение;
• нажимают и удерживают кнопку «Старт/Пауза» в течение 5 секунд;
• оставляют машинку выключенной на 15 минут;
• пытаются снова запустить ее в работу.

Если никаких изменений не произошло, необходимо обращаться в сервисный центр, занимающийся гарантийным обслуживанием приобретенной бытовой техники. С собой необходимо взять гарантийный талон, подтверждающий право на бесплатное обслуживание. В сервисе должны выполнить экспертизу, определить причину поломки и устранить ее.

Если с момента покупки прошло не более 15 дней, то покупатель вправе требовать вернуть деньги или заменить машинку на аналогичную. Однако если техника была приобретена через Интернет, это срок сокращается до одной недели.

Гарантийный срок работы стиральной машины Индезит составляет 1 год. Чтобы иметь возможность получать сервисное обслуживание, перед покупкой нужно убедиться, что в талоне проставлены все печати.

Иногда происходит так, что в городе нет официального сервисного центра. В этом случае со сломанной машинкой нужно отправиться в магазин. Продавец обязан забрать технику на экспертизу. Взамен покупателю выдается акт приемки с печатями, с датой и подписью ответственного лица.

Если магазин отказывается принять товар, то необходимо обращаться в суд.

Стиральная машина не отжимает

Когда возможен самостоятельный ремонт?

Ремонт электронной платы своими руками без привлечения специалистов возможен при следующих поломках:

• Сбой в работе датчиков управления. Как правило, данная поломка возникает по причине засора либо засаливания контактов в ручке регулировки. Признаки поломки:
• Сбой в функционировании датчиков программатора. Преимущественно возникает по причине засаливания и засорения контактов в ручке регулировки. Основные симптомы: регулятор вращается достаточно туго, отсутствие отчетливого щелчка при его вращении. Для устранения поломки следует почистить ручку регулятора.
• Наличие нагара. Как правило, это касается старых агрегатов. Нагар обычно скапливается на силовых катушках фильтра. Устранить проблему можно посредством щеточки либо обычной ветоши,
• Сбой в работе датчика замка люка. Преимущественно возникает по причине его замыливания либо засаливания. Для решения вопроса также достаточно его чистки,
• Машинка не запускается либо обороты барабана нестабильны. Для устранения этой поломки необходимо подтянуть шкив,
• Металлическая часть стиральной машины бьется током, в результате чего модуль управления может заблокировать работу агрегата. Для решения подобной проблемы следует заземлить стиральную машину.

Ремонт стиралки своими руками

Демонтаж, как и ремонт модуля, не отличается особой сложностью. Все, что необходимо это снять переднюю панель и добраться до места установки платы. После чего ее легко можно снять.

Современные модификации стиральных машин устроены так, что клеммы устройства управления невозможно установить в неправильном положении, что сильно облегчает выполнение задачи. Однако при выполнении демонтажных работ нужно обязательно запомнить, что куда подключено, чтобы можно было потом без проблем собрать все обратно.

Однако есть моменты, когда лучше ремонт платы управления доверить профессионалу.

Основными признаками того, что лучше обратится к мастеру являются:

• на электронной плате имеются места измененного цвета в виде подпалин и потемневших дорожек,
• шляпки конденсаторов прорванные (обычно в месте крестообразной насечки) либо явно выпуклые,
• потемнение места монтажа главного процессора,
• на демпфирующих катушках визуализируются очаги выгоревшего покрытия,
• ножки микросхемы обладают неоднородным окрасом.
