Как проверить прессостат (реле уровня) стиральной машины

Замена датчика

Отремонтировать прессостат удается далеко не во всех случаях, так что лучшим решением будет приобрести новый и заменить. Замена датчика предполагается на аналогичный типу и модели стирального агрегата. Перед приобретением нового узла рекомендуется выполнить следующее:

1. Четко переписать наименование пришедшего в негодность прессостата, перепроверив каждый символ или букву.
2. Сообщить модель продавцу, чтобы исключить возможность ошибки.

В идеале будет приобретение замаркированного реле, в соответствии с написанным номером на корпусном элементе датчика.

Чтобы произвести установку, достаточно воспользоваться следующим алгоритмом:

1. Трубку, изначально снятую с отработанного прессостата установить на тоже самое место, но только на иной датчик.
2. К датчику нужно подсоединить все электрические провода.

3.С помощью болтов прессостат устанавливается на предназначенное место.

1. Верхняя крышка стирального агрегата вновь устанавливается на предназначенное ей место, при этом не нужно забывать об ее закреплении на болты.
2. Теперь можно подсоединить машинку к электрической сети.
3. Загрузить в барабан белье – это следующая операция.
4. Установить рекомендуемый режим для стирки и осуществить запуск в работу механизма.

После того как был выполнен ремонт, настоятельно рекомендуется находиться рядом, чтобы наблюдать, как функционирует агрегат, так можно сделать вывод, все ли было выполнено правильно. При отсутствии замечаний и иных сбоев, имеется основание полагать, что все нормально.

Какие факторы могут указывать на поломку?

Засоры напорной трубки, повреждение поверхности шлангов и клапанов, перегрев и подгорание контактов датчика — основные виды поломки прессостата. Источником этих проблем является скапливающаяся внутри машинки грязь.

Также во избежание поломки машины следует обращать внимание на следующие моменты

1. Не допускать работу стиральной машины на холостом ходу. До запуска стирки автомат должен набирать в бак воду.
2. Оптимальная температура для стирки — не выше 45 градусов. Этого достаточно для качественной стирки белья.

Прессостат необходим для всей системы СМА. Выходя из строя, он лишает вас возможности стирать, и может привести к различным поломкам. Замена прессостата в автоматической стиральной машине хлопотный, но не сложный процесс

Обращайте внимание на поведение вашей машинки, и вы сможете вовремя заметить неисправность

О том, что неисправность стиральной машинки может быть вызвана проблемой с прессостатом, указывают такие симптомы:

• Вода не набралась в бак, а машинка начала стирку. Следствием подобной ситуации обычно бывает перегорание ТЭНа, поскольку нагреватель должен работать в воде.
• Вода набралась в бак в недостаточном количестве.
• Машинка переполнилась водой.
• Стирка закончилась, а вода по-прежнему остается в баке, поэтому после отжима вы достали из машинки мокрое белье.
• Не включается цикл полоскания.
• Вы ощутили запах гари, который исходит от бака.

Как проверить датчик

Чтобы убедиться в работоспособности датчика, необходимо его проверить. Существует несколько полезных рекомендаций, которые помогут проверить исправность детали.

Где находится

Прежде чем приступить к демонтажу, следует разобраться с местоположением изделия. Многие владельцы стиралок по ошибке считают, что деталь располагается внутри барабана, однако это не так. Большинство производителей устанавливают реле уровня в верхней части корпуса сливного механизма, который установлен около боковой стены. Такое расположение считается очень удобным, так как оно упрощает извлечение изделия из конструкции.

Однако у некоторых моделей датчик может устанавливаться в других местах. Например, в современных моделях стиралок «Самсунг» или «Аристон» деталь устанавливают справа возле фронтальной стены. У машинок от реле размещают в центральной части левой боковой стенки.

Как демонтировать

Самостоятельно демонтировать прессостат довольно просто. Однако несмотря на это, надо ознакомиться с тем, как правильно это сделать. Процесс демонтажа осуществляется в несколько последовательных этапов:

Снятие верхней крышки. Чтобы избавиться от нее, придется открутить два болтика, которые расположены на задней стенке. Затем верхняя крышка аккуратно сдвигается назад и снимается.
Отсоединение детали. К реле подключены провода, ведущие к блоку управления, и шланг

Прежде чем снять изделие, надо осторожно отсоединить проводку со шлангом.
Снятие прессостата. Он подсоединен к стенке крепежными болтами, которые надо открутить.

Проверка мультиметром

Есть разные методы проверки работоспособности устройства, однако чаще всего для этого пользуются мультиметром.

Его заранее устанавливают в режим сопротивления, после чего щупы подключаются к контактам снятой детали. После подключения щупов на дисплее тестера должны изменяться значения. Если цифры не изменились, значит, реле неисправно и его придется полностью заменить на новое.

Инструкция по реставрации стульев в домашних условиях своими руками

Принцип работы

Рассмотрим, как работает прессостат стиральной машины. Для своей работы датчик использует давление воздуха, которое образуется в емкости высокого давления. Когда бак наполняется водой, определенное количество воздуха задерживается в данной емкости. Чем большим количеством воды наполняется бак, тем большее значение приобретает давление воздуха в емкости. Поскольку емкость сообщается с реле уровня трубкой, то давление воздействует на мембрану датчика.

Принцип работы прессостата

При достижении какого-то определенного уровня воды в баке (в зависимости от режима стирки) происходит срабатывание одного из выключателей. Датчик уровня воды в стиральной машине-автомат дает команду на перекрытие клапанов подачи воды. После этой команды поступление воды в бак прекращается, и машинка приступает к стирке. Если режим стирки изменяется, датчик давления может дать команду на добавление воды в бак, а затем снова перекрыть подачу воды.

Меняем датчик уровня

Заменить нефункционирующий прессостат на новый можно и своими силами, не прибегая к помощи мастеров. Первой задачей будет приобретение детали, аналогичной вышедшему из строя реле. Чтобы продавец подобрал подходящий элемент, достаточно просто назвать точную модель вашей стиралки, однако можно прихватить нерабочий датчик уровня с собой в магазин.

После того, как прессостат куплен, можно приступать к замене. Необходимо снять датчик уровня, утративший работоспособность.

1. Отсоедините все шланги и контакты, ведущие к детали (обязательно сфотографируйте схему соединения проводов).
2. Открутите винты, крепящие прессостат к корпусу СМА.
3. Снимите прибор.

Как вы видите, работа не отличается сложностью. Чтобы установить новое реле уровня жидкости, еще раз произведите все описанные действия, но в обратном порядке. С помощью крепежных болтов поставьте новый датчик, присоедините шланг давления, закрепите хомут. Затем необходимо подключить все контакты и провода. После – установить крышку корпуса машинки на место. Исполнив все основные шаги по замене прессостата можно запустить стиральную машину Indesit и проверить её работоспособность.

Поделитесь своим мнением — оставьте комментарий

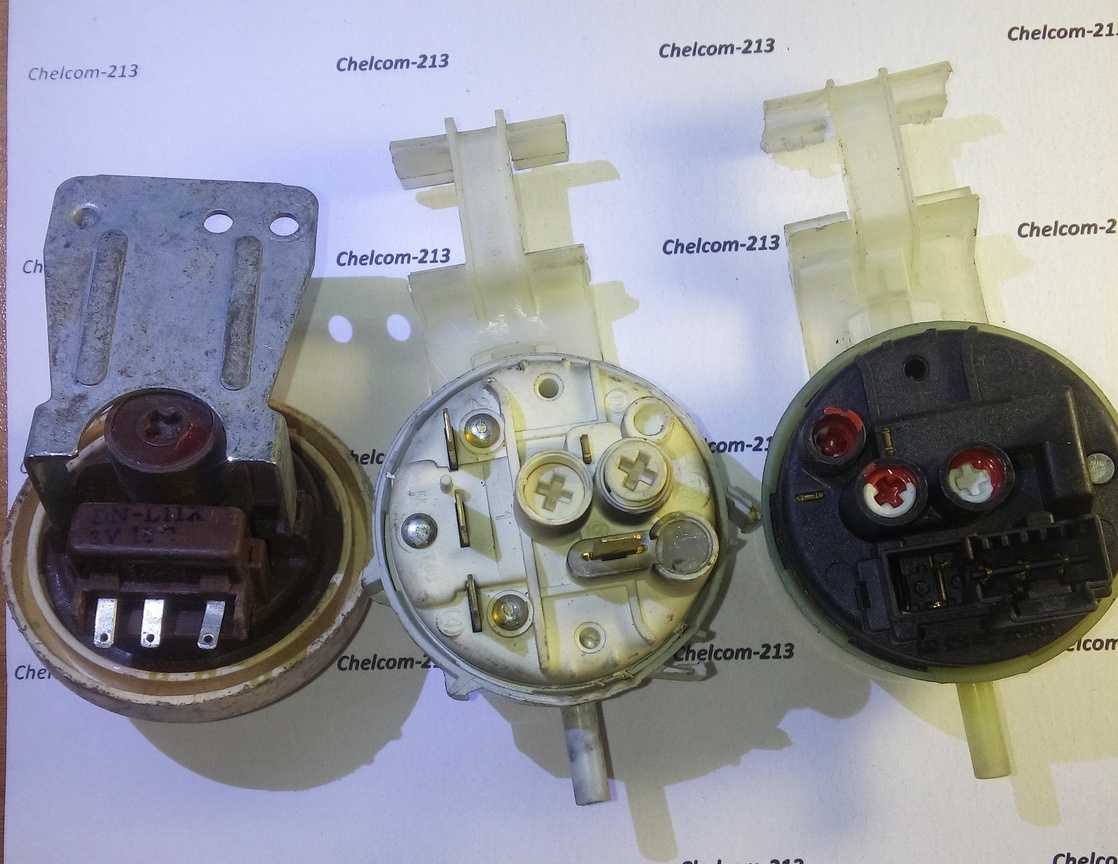

Варианты прессостатов, принцип действия, последствия нарушения эксплуатации

Если прессостат стиральной машины Самсунг, Аристон, Индезит, Bosch или LG сработает некорректно, это спровоцирует один или несколько вариантов неисправности:

• перелив воды в баке машинки с постоянным набором и сливом жидкости;
• слишком низкий уровень жидкости в баке, ухудшение качества стирки;
• неполный слив жидкости после стирки, недостаточный отжим белья;
• старт программы (включение ТЭНа) без воды, перегрев элемента и выход его из строя.

Последний пункт грозит серьезным повреждением стиральной машины и даже может стать причиной возгорания.

Датчик уровня воды стиральной машины

Неисправность данной детали влечет некорректное функционирование агрегата.

Определить, что произошла поломка реле уровня жидкости, можно, опираясь на показатели:

• машина пытается стирать при отсутствии жидкости;
• недостаточное или избыточное для реализации текущего действия количество воды;
• запах горелого, реакция ТЭНа;
• при запуске полоскания вода то сливается, то набирается;
• белье по завершении стирки оказывается неотжатым.

Возникновение этих признаков требует проверки функционирования прессостата. Поскольку крепления у некоторых машинок имеют специфическую форму (это делается с целью защиты от взломов), рекомендуется приобрести специальный прибор для открывания с комплектом из нескольких насадок.

Настройку датчика уровня воды стиральной машинки можно выполнить посредством двух регулирующих винтов. Периферийный винт определяет время отключения контактов, центральный – время соединения. Прибор может быть оснащен не одной, а двумя или тремя группами контактов – это определяется особенностями рабочих режимов конкретной модели.

Пример машинки с одним датчиком с большим числом групп – машины современных моделей . В их прессостаты вмонтированы три контактные группы – одна ответственна за обычный режим, другая – за экономный, третья показывает состояние перелива бака.

Также бывает, что корпус одной стиралки оснащен несколькими такими устройствами. Разные программы стирки применяют неодинаковое заполнение стиральной машины водой. В частности, бережная стирка использует половинную заполненность бака.

Винты, регулирующие процесс, закрепляются лаковым составом или краской. Сдвигать или переставлять винтики не стоит – в этом случае в продуманной программе, реализуемой агрегатом, возникнут сбои.

Домашняя настройка прессостата – процедура, весьма требовательная к компетентности мастера. Осуществлять ее самостоятельно рекомендуется только при знании требуемого конкретной модели объема жидкости на всех ступенях реализуемых данной техникой программ стирки и умении отрегулировать работу контактных групп сообразно этим данным.

Приобретая новый прессостат для стиралки взамен нерабочего, нужно обязательно убедиться, что покупаемая модель идентична установленной в машинке ранее и подходит для эксплуатации в конкретной марке и модели с присущим ей значением параметра емкости барабана.

Процедура замены прессостата в стиральной машине сходна с удалением сломанного датчика, но действия осуществляются в обратном порядке:

1. Аппарат крепят специальными винтами.
2. Шланг соединяют со штуцером и затягивают хлыст.
3. Подсоединяют проводку.
4. Ставят крышку и закручивают ее шурупами.

Когда работы будут закончены, надлежит включить технику в электросеть и запустить проверочную стирку, чтобы проконтролировать, что датчик справляется со своими функциями корректно.

Одна из моделей датчика уровня воды Установка нового датчика давления выполняется в следующем порядке:

• трубка, которая была снята со старого датчика, надевается на то же самое место на новом датчике;
• производится подсоединение электрических проводов к датчику;
• прессостат стиральной машины крепится болтами на старое место;
• верхняя крышка стиралки устанавливается на свое место и фиксируется болтами;
• машинка подключается к электросети;
• в машинку загружается белье;
• выставляется необходимый режим стирки, после чего машинка включается в работу. В процессе первой стирки после проведенного ремонта рекомендуется контролировать работу прессостата. Если никаких замечаний по его работе нет, то ремонт считается проведенным удачно.

Предлагаем ознакомиться Как избавиться от запаха в стиральной машине ? машинка автомат пахнет плесенью, что делать если из барабана пахнет тухлым

Принцип работы и выбор реле для стиральной машины

Прессостат выполнен в виде круглой таблетки. Располагается он под верхней крышкой стиралки. От корпуса детали отходит трубка в бак. Чем больше воды забирается машинкой, тем выше поднимается давление в трубке. В результате замыкается один из контактов и модуль отдает сигнал на отключение впускного клапана.

Правильно подобрать датчик можно по серийному номеру или модели СМА. Числа серии указаны на самом прессостате, поэтому вам проще его демонтировать и отправиться в магазин. Там покажите деталь консультанту, и он предложит подходящую замену.

Признаками поломки датчика давления служат сбои в системе залива и слива воды:

1. Жидкость набирается до тех пор, пока не случится перелив или протечка.
2. Отработанная жидкость не уходит из бака.
3. Цикл стирки проводится нормально, но в полоскание не переходит.
4. На дисплее выводится код неисправности.
5. Цикл начинается, хотя вода не достигла определенного уровня.

Все эти «причуды» связаны с некорректной работой прессостата. Чтобы провести дополнительную диагностику и замену, элемент нужно демонтировать.

Как заменить реле?

Все что нужно — это отвертка и короткая трубка. Отключите машинку от сети, вытащив вилку из розетки. Перекройте впускной вентиль подачи воды. Выкрутите винты крепления верхней крышки. Сдвиньте панель назад и снимите с корпуса.

У боковой стенки вы увидите датчик давления. Как снять деталь:

• В одних моделях СМ прессостат крепится на болтах. В других — на защелках. В первом случае выкрутите крепежный винт. Во втором — проверните деталь по часовой стрелке, чтобы отжать защелки.
• Отсоедините фишки проводки.

Отключите шланг. Проверьте его на засор. Часто он забивается мусором, который поступает из магистрали. Поэтому реле может давать некорректные показания.

Прежде чем провести замену датчика уровня, проведите диагностику. Подключите на место трубки давления шланг такого же диаметра. Легонько подуйте в него. При замыкании контактов должны послышаться щелчки. Если ничего не слышно, значит, контакты не срабатывают и деталь сломана.

Еще один способ проверки на исправность — мультиметром. Установите его тумблер в режим измерения сопротивления. Подключите щупы к контактам реле. Подуйте в трубку и проследите за показаниями на экране. Если ничего не изменилось — датчик неисправен.

Подготовьте новый прессостат. Установите его на место, закрепите крепежные болты. Подключите провода. Наденьте на место шланг, закрепите его хомутом.

Не возвращая на место крышку, запустите стирку на коротком цикле. Вода нормально забирается и сливается? Значит, ремонт СМ проведен правильно.

В процессе эксплуатации рекомендуется прочищать впускной шланг и фильтр от мусора и ржавчины. Устанавливайте очистные фильтры, чтобы мелкий сор из водопровода не забивал трубки, шланги и другие детали техники. На видео показаны этапы проведения работ:

https://youtube.com/watch?v=T4WqANQOZ9s

Плохо 1

Интересно

Супер

Как проверить прессостат стиральной машины

Если после запуска одной из программ наблюдаются признаки, свидетельствующие о поломке датчика набора воды, не стоит сразу идти в магазин и приобретать новый. Сначала следует проверить исправность прессостата, чтобы удостовериться, что причина действительно в нем.

Чтобы найти устройство, следует:

• Отключить технику от сети, перекрыть подачу жидкости.
• Сдвинуть назад, снять и убрать в сторону верхнюю крышку, предварительно выкрутив удерживающие винты.
• Прессостат обычно расположен на боковой или задней стенке стиральной машины.
• Отключить проводку, зафиксированную защелкой.
• Отсоединить прикрепленный хомутами к трубке шланг.
• Выкрутить и вытащить один или несколько винтов, удерживающих деталь.
• Осмотреть датчик, он не должен иметь внешних повреждений.
• Проверить трубку: если она забита грязью, необходимо почистить и промыть, если на ней имеются трещины – заменить.
• Осмотреть контакты прессостата и почистить, если на них имеется грязь.
• Подобрать по диаметру короткий шланг длиною 10-15 см и присоединить к прессостату.
• Для проверки нужно поднести датчик к уху и с усилием дунуть в шланг. Если пользователь слышит щелчки, это говорит, что контакты внутри устройства исправно работают. В противном случае это свидетельствует о неисправности.

Чтобы убедиться в том, что деталь сломана, нужно проверить прессостат мультиметром. На нем нужно установить режим замера сопротивления, после чего подключить измерительный прибор к датчику. Чтобы узнать, к каким контактам подсоединять мультиметр, потребуется электрическая схема прессостата. Затем нужно подуть в шланг. Если прибор работает, показатели на дисплее будут меняться. В противном случае изменений не будет.

Регулировка положительного результата не дала: что делать?

Самостоятельно определить, что из строя вышел именно прессостат, достаточно просто – признаки его отказа ясно подтверждают проблему. Но регулировка детали помогает не всегда – бывают ситуации, когда потребуется полная замена детали.

Много времени для установки нового датчика контроля воды не потребуется. Необходимо выполнить частичную разборку техники, чтобы получить доступ к прессостату. После этого запомните схему подсоединения электрической проводки, отсоедините ее от контактов и снимите прессостат. Дальнейшие действия выполняются в следующей последовательности:

• в системе крепится новый прессостат, аналогичный вышедшему из строя;
• к трубке датчика контроля воды подключается щланг, фиксируется хомутом;
• все соединения необходимо проверить на наличие заломов, трещин и иных повреждений;
• по известной схеме подсоединяется проводка;
• сборка выполняется в обратной последовательности, устройство запускается для проверки на работоспособность.

Принцип работы

Принцип работы прессостата построен на считывании колебании, переводимых в электронные сигналы. Когда вода закачивается внутри стирального бака машинки, в нем создаются мощные воздушные колебания, которые можно измерить. Эти самые колебания через шланг доходят до сердечника прессостата, отталкивая диафрагму и заставляя ее бить по центральному магниту устройства. В результате ударов генерируется импульс, которые толкает сердечник в регулировочный винт и тем самым отправляет данные на подключенный контроллер через контакты. Электронный прессостат таким образом получает актуальную информацию о том, до какой степени бак заполнен водой.

Определить объемы наполнения центральной емкости водой контроллер может по типу издаваемых колебаний. Чем они выше, тем меньше препятствий внутри стиральной машинки для распространения звуковых волн и ниже уровень воды. В обратном случае, когда жидкости много, она начинает поглощать любые колебания, что дает понять компьютерной схеме, что воды недостаточно и начинать стирку не рекомендуется. Когда частота колебания падает до минимума, заданного настройкой, через регулировочный винт дается соответствующий сигнал на плату и набор воды машинкой через шланг прекращается.

При этом, заводские настройки у датчиков разнятся от бренда к бренду, так как задаются производителями на этапе сборки и после этого до самой поломки или технической диагностики не привлекают к себе внимания. Тем не менее, со временем от многочисленных колебаний по мембране и сердечнику, его высота сбивается, и передача данных о степени наполнения водой становится менее точной, вплоть до полного прекращения работы. Для возвращения его в строй требуется разборка стиральной машины, что можно сделать самому или доверить специалисту.

Что такое прессостат?

Главная задача данного узла заключается в определении количества набранной в бак воды по давлению ее столба. К датчику делается подвод жидкости трубкой, соединенной с нижней точкой емкости для стирки. Контактные группы служат для передачи информационных сигналов электронному блоку управления машиной.

Чем больше режимов стирки или других функций предлагает машинка — тем сложнее будет выглядеть ее прессостат. Каждая группа контактов срабатывает при наливе в бак определенного количества жидкости. Но в общем случае — узел выглядит как плоская, круглая, таблеткообразная конструкция, к которой с одной стороны подходит жгут проводов, а с другой — трубка подачи жидкости.

Признаки неисправности прессостата

Если с датчиком уровня воды появляются проблемы, можно визуально их определить по следующим показателям:

• неконтролируемый (много или мало) набор воды в бак или наоборот ее слив, грозит это затоплением помещения;
• характерный запах гари;
• слабый отжим белья или вообще отказ машины от выполнения этой функции;
• техника даже при отсутствии воды может включить нагрев воды и начать стирку, что приводит обычно к перегреву и сгоранию тэна.

Самостоятельная диагностика работоспособности прессостата

При появлении признаков поломки датчика уровня воды целесообразно удостовериться именно в его неработоспособности, так как возможно причина не в нем, а в других деталях.

Чтобы проверить датчик, его придется достать. Где находится  прессостат в стиральной машине? Внутри машины, чтобы добраться до детали придется:

1. Снять верхнюю крышку техники путем сдвигания назад. Для этого нужно выкрутить болты на задней панели.
2. Прессостат в стиральной машинке прикреплен на боковую стенку и держится на винтах. Отсоедините от детали провода и шланг, ведущий к штуцеру. Шланг прикреплен благодаря хомуту, который раздвигается или откручивается.
3. Теперь можно выкрутить винты, и достать датчик.

При осмотре детали особое внимание нужно обратить на трубку. Если заметны внешние повреждения или засор, провести соответствующие работы: при повреждении она заменяется, а при засоре прочищается

Бывают случаи, когда шлангочек отходит и это является неисправностью всего блока. Достаточно просто ее вернуть на место. Если на разъемах присутствуют следы окисления или грязи, обязательно зачистите их.

После проведенных мероприятий определяется работоспособность детали.

Как проверить прессостат на стиральной машине?

Для этого надевается на входной штуцер маленький шланг, примерно 10 см и дуется в него, при этом блок нужно поднести к уху и послушать будет ли щелчок при срабатывании датчика давления на самовозвратных контактах. Количество щелчков зависит от версии прессостата.

Если это число равняется нулю, датчик неработоспособен.

Более надежный способ проверки – использование омметра. Он подключается к разъему блока в гнезда. Прибор покажет данные, которые при замыкании или размыкании цепи будут отличаться друг от друга.

Каждая техника имеет инструкцию, в которой прописан пункт и нарисована схема прессосата стиральной машины.

Настройка прессостата стиральной машины

Объем воды, используемый при стирке белья настраивается в реле уровня воды. Происходит это благодаря регулировочным винтам – центральному и периферийному.

Центральный винт нужен для установки соединения контактов.

Периферийный контролирует их разрыв.

Бывают модели стиральных машин, у которых не один датчик. И количество программ в стиральной машине очень много, что подразумевает использование разного объема воды.

Взять к примеру бережную и обычную стирку. Разница в объеме жидкости примерно вполовину. Поэтому регулировка сигнализатора дело тонкое и обычно выполняется на заводе специально обученными людьми. При этом положение регулировочных винтов обычно фиксируется лаком или краской. При смещении регулировки, возможно нарушение всей программы стирки. Поэтому сложно самому настроить и определить сколько воды потребуется машинке для стирки на определенном режиме.

Замена прессостата

Когда диагностика выявила поломку датчика уровня воды и требуется замена на новую деталь, можно самостоятельно с этим делом справиться.

Деталь не дорогая и купить прессостат для стиральной машины можно без проблем. Почему речь не идет о ремонте?

Потому что ремонт прессостата стиральной машины бессмысленная затея. При разборке его корпуса как правило внутренние детали ломаются.

Какой датчик нужно купить? Точно такой же.Такой же модели, такого же типа и наименования, с такими же характеристиками, ориентированными на объем загрузочного барабана и модель машинки.

Оригинальные детали точно подойдут, с ними не нужно ломать голову и срок службы их гораздо дольше и качественнее.

Перед установкой его хорошо бы проверить на работоспособность и если все в порядке , установить на место старого прессостата.

После ремонта машинка проверяется в нескольких режимах стирки.

ТОП магазинов стиральных машин и бытовой техники:

•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• ru.aliexpress.com- запчасти для стиральных машин

Признаки неисправности

Чтобы понять, что прессостат постепенно выходит из строя или вовсе прекратил работать, достаточно обратить внимание на такие моменты:

• Во время стирки перестала работать программа по отжиму;
• На одной или нескольких программах машина работает с ошибками или же вовсе останавливается;
• Объема воды, которая закачивается в бак, в последнее время недостаточен, что вызывает ошибки в процессе стирки, вплоть до нарушений в работе других систем;
• Вода больше не откачивается из машинки после завершения процедуры стирки;
• В процессе ополаскивания спонтанно происходит автоматическая замена воды, что не было свойственно машинке ранее;
• Теперь стирка может начаться даже без воды в баке.

Учтите, использование стиральной машины со сломанным прессостатом рискует спровоцировать порчу нагревательного компонента с его последующим выгоранием. Также возможны неисправности других систем.

Самостоятельная диагностика

Если вы подозреваете, что датчик давления сломан, проверьте его состояние своими руками. Сначала снимите крышку машины, открутив шурупы, которые соединяют ее с задней стенкой.

Визуально

Снимите реле, чтобы осмотреть модуль на предмет механических повреждений. Заодно проверьте провода, снимите и продуйте шланг. Если труба засорилась, аккуратно удалите мусор мягкой проволокой.

Проверка мультиметром

Если визуальный осмотр не помогает, проверьте датчик мультиметром. Подсоедините щупы тестера к клеммам механизма и подайте воздух через шланг. Если значение сопротивления останется без изменений, прессостат пришел в негодность.

https://vk.com/video_ext.php

На слух

При подаче воздуха в прессостат должны быть слышны щелчки — то, что мы называем «стиралка щелкает». В зависимости от конструкции щелчков может быть несколько. Но если их нет совсем, прибор необходимо заменить.

Симптомы поломки датчика уровня

Как пользователю догадаться, что причина неисправности стиральной машины кроется именно в поломке реле уровня жидкости? Большинство машин-автоматов линейки Indesit оснащены системой самодиагностики возникающих неполадок. Обнаружив поломку прессостата, стиралка сразу же передаст информацию о коде ошибки на дисплей. Используя руководство к пользованию СМА, расшифровать код не составит никакого труда.

Если же автомат не выводит код неисправности, сигналом о неполадках с прессостатом станет отсутствие воды в барабане после запуска стирки. При этом можно наблюдать, что стиралка все же включает ТЭН. Другой признак поломки датчика уровня – неконтролируемый, беспрерывный забор воды в бачок. И наконец, свидетельствует о выходе из строя реле плохо отжатое белье, вода не может полностью уйти по сливному шлангу и вещи остаются мокрыми.

Однако данные признаки могут говорить и о поломке других элементов СМА, например, главного управляющего модуля или входного клапана. Может быть, машинка просто неверно подключена к инженерным коммуникациям

Чтобы быть уверенным, что дело действительно в прессостате, важно понимать, как осуществить проверку датчика уровня в приборе

Устройство прессостата стиральной машины

Устройство прессостата стиральной машины выглядит как диск с расположенной внутри воздушной камерой, оборудованной проводами и трубкой, второй конец которой находится в бачке стиральной техники. Поступающая жидкость повышает воздушное давление как в трубке, так и в камере прессостата.

В связи с этим поднимается шток, который надавливает на контактную пластину под пружиной. Это происходит до тех пор, пока не достигнется определенное количество жидкости.

Затем электрическая цепь входных ламелей реле замыкается из-за переключения пружинной пластины в верхнее положение.

Когда вода сливается, давление уменьшается и шток ползет вниз, что вызывает переключение реле уже вниз, при этом разрывается электрическая цепь. Модуль уже дальше передает информацию и команды насосу, нагревателю, впускному клапану и двигателю.

Как понять что сломался прессостат?

Прежде чем пытаться починить и отрегулировать датчик уровня, следует убедиться в его неисправности. Это несложно, если внимательнее присмотреться к поведению стиральной машинки. К примеру, должны насторожить нехарактерный гул при заборе воды, незапускающийся цикл или непрекращающийся слив.

Прямо скажет о проблемах с прессостатом и дисплей. Если на автомате загорелась комбинация «F05», то с вероятностью в 70% отказывается работать именно датчик уровня. Повышается риск до 85%, когда пользователь замечает, что воды в барабане или слишком мало, или чересчур много.

Пренебрегать сломанным прессостатом настоятельно не рекомендуется. Эксплуатируя машинку с неисправным датчиком, можно сильно усугубить проблему. Если воды в баке будет недостаточно, то перегорит ТЭН, а при переливе пострадает не справляющаяся с объемами помпа. Еще хуже, если выйдет из строя симистор на плате управления, так как стоимость ремонта возрастет в 2-3 раза.

Проверка на исправность

Если вы заподозрили, что датчик уровня воды не функционирует, не спешите его сразу же менять на новый. Сначала проверьте, действительно ли неисправен именно прессостат. Для этого извлеките деталь из машинки, предварительно отключенной от сети. Обычно этот датчик находится на боковой стенке аппарата ближе к ее верхней части. Так что первым вашим действием должно быть отсоединение верхней крышки.

Открутив болты, которые ее удерживают, сдвиньте крышку в направлении от себя и снимите ее. В креплении датчика используют 1-2 болта, которые вам придется отвинтить. Также нужно отсоединить от прессостата контакты и шлангочку, открутив ее хомут с помощью плоскогубцев.

После этого проверяем датчик с использованием шланга длиной около 10 сантиметров, диаметр которого должен быть таким же, как у снятой с прессостата трубки. Один конец этого шланга наденьте на входной штуцер, а во второй подуйте, приложив прессостат к уху. Вы должны услышать несколько щелчков (от одного до трех в зависимости от вашей стиральной машины), указывающих на работоспособность датчика. Если внутри прессостата тишина, значит, он не работает.

Также для проверки можно воспользоваться мультиметром, которым следует измерить проводимость. У исправного прессостата она будет меняться при увеличении давления воздуха.

Наглядно процесс проверки прессостата на работоспособность вы можете увидеть в следующем видео.

Варианты прессостатов, принцип действия, последствия нарушения эксплуатации

Чтобы узнать, где располагается этот датчик в стиральной машине, придется снять верхнюю крышку агрегата. Прессостат внешне напоминает плоскую рифленую шайбу, к которой с двух сторон подведены проводки, а на торце имеется пластиковая трубка. Встречаются стиральные машины с овальным датчиком, имеющим всего два контакта – на провода и трубку.

Датчик по своей сути является пневмореле, которое срабатывает от воздушного давления, создаваемого в трубке, соединенной с баком стирального агрегата. Затекающая в барабан вода создает определенное давление, воздух начинает сильнее надавливать на релейную мембрану, которая замыкает или размыкает контакты, позволяя току проходить по проводке и передавать необходимую команду в управленческий блок.

Если на начало операции не поступает сигнала, или в цепи нарушена проводимость, блок управления останавливает программу, посылая на индикаторную панель сигнал тревоги. К примеру:

• LG подает сигнал PE;
• СМА Аристон и Индезит сигнализируют кодами F04 и F05 соответственно;
• СМА от компании Бош заявит вам о проблеме кодом F26;
• Электролюкс на этот случай имеет несколько версий – E11 – E 12; E21 – E22;
• Канди – F03.

Если датчик контроля воды начинает работать некорректно, в дальнейшем могут проявиться определенные неисправности:

1. в баке будет происходить переливание воды, устройство станет постоянно набирать и сливать жидкость;
2. для стирки будет недостаточное количество воды, что ухудшит качество работы стиральной машины;
3. вода после стирки будет сливаться не полностью, после отжима белье останется влажным;
4. программа начнет стартовать без воды, после чего водонагревательный элемент перегреется и выйдет из строя.

Для чего нужен прессостат и как его подключить и настроить?

Прессостатом оснащена каждая стиралка. Проще говоря, это — индикатор уровня воды. Попробуем пофантазировать, что будет, если эта комплектующая отсутствует.

Машинка набирает воду, а датчика, который бы указал ей на то, что “достаточно”, и нет. Добавьте к этому и тот факт, что для различных режимов стирки предусмотрено разное количество воды. Таким образом, если отсутствует или сломано устройство прессостат, вода набирается бесконтрольно, что может привести к очень печальным последствиям для вашего, и не только, жилья в целом.

Датчик имеет круглую форму, изготовлен из пластика. К нему подсоединены провода и трубка, которая соединяет резервуар высокого давления и прессостат. При набирании воды в бак, через трубку подается давление, которое соответствует уровню воды. При достижении нужного уровня происходит срабатывание реле.
