Разборка стиральной машины индезит своими руками

Готовимся без спешки

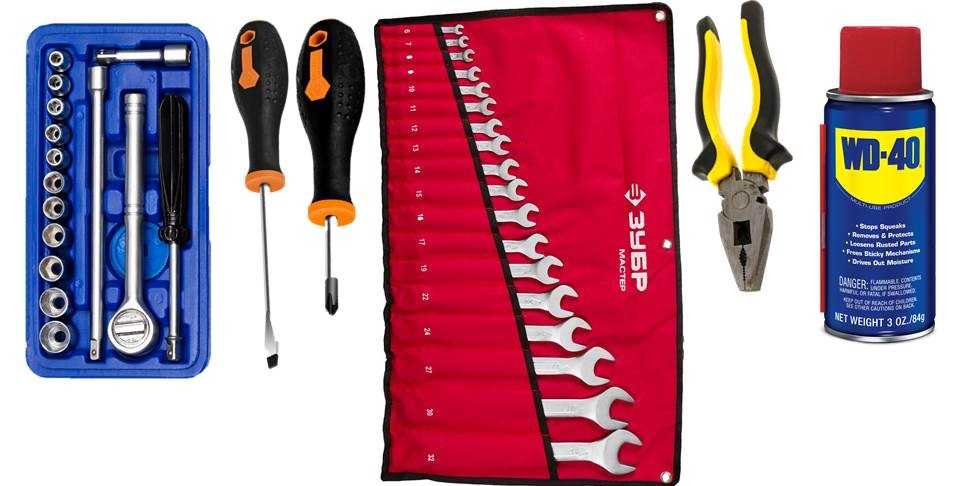

К любым манипуляциям необходимо готовиться, и разборка стиральной машинки – не исключение. Чтобы не довести дело до потопа и не усугубить ситуацию с поломкой, стоит заранее спланировать все действия. В первую очередь обеспечиваем свободный доступ к автомату, отключив его от коммуникаций и отодвинув как можно дальше от стены. В идеале технику лучше переместить в гараж или мастерскую, но достаточно 2 кв. м. кухни или коридора. Далее заготавливаем необходимый для ремонта «арсенал»:

отвертки (плюсовую и минусовую);
набор рожковых ключей;
комплект торцовых головок;
пассатижи;
очиститель типа WD-40.

Обязательно потребуется объемная емкость, например, тазик, а также сухие тряпки или бумага. Не помешает фотоаппарат, на который рекомендуется фиксировать расположение проводки для правильного переподключения контактов.

Главное, что потребуется для разбора «вертикалок» от Indesit – это опыт, свободное время, желание, терпение и аккуратность. Если не хватает хоть одного пункта, то лучше не испытывать судьбу, а сразу обратиться в сервисный центр за помощью.

Как разобрать стиральную машину Индезит — пошаговая инструкция

Агрегат разбирают аккуратно, чтобы не повредить электрическое оборудование. Для работы выделяют достаточную площадь (2х2 метра)

При этом важно соблюдать последовательность действий

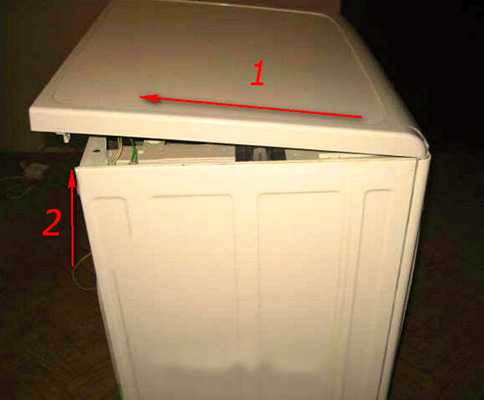

Снятие крышек:Отключённую от сети машину перемещают в место разборки.
Демонтируют верхнюю крышку (с помощью крестовой отвёртки откручивают 2 болта, которые находятся на задней части корпуса)

Если она плотно сидит, легко постукивают по боковой части ребром ладони и тянут панель вверх.
Снимают заднюю крышку (сервисный люк), предварительно выкрутив болты (6 штук).

Снимают приводной ремень, прокручивая фрикционное колесо (шкив).
Отключают разъёмы проводки от ТЭНа и датчика температуры.
Отсоединяют разъёмы проводов от двигателя.
Ключом откручивают крепёжные болты на корпусе двигателя.
Извлекают противовес через верхний люк:Откручивают 3 болта крепления противовеса.
Вынимают противовес из корпуса.

Снимают блок управления, лоток и загрузочный модуль:Извлекают выдвижной лоток для порошка.
Откручивают саморезы, фиксирующие загрузочный модуль (приёмник, в который вставляется лоток).
Отвинчивают саморезы, которые удерживают панель с блоком управления.
Отсоединяют разъёмы проводки.
Легко тянут панель вверх, освобождая её от защёлок (это нужно делать осторожно, чтобы не оборвать провода).
Фиксируют панель в свободном положении.

Снимают манжету загрузочного люка:Проводят отвёртку по кругу и находят крепление.
Откручивают крепление, снимают хомут.
Заправляют манжету внутрь барабана.

Откручивают клапаны, отсоединяют заливной патрубок, который крепится к гофрированной трубе, и вынимают загрузочный модуль.
Отключают провода от датчика уровня воды (прессостата), снимают датчик уровня.
Кладут машину на бок.
Патрубок крепится на хомутах, их отсоединяют пассатижами.
Снимают двигатель (для этого его нужно сдвинуть в сторону фронтальной части машины).
Откручивают фиксирующие гайки амортизаторов успокоителей.
Ставят прибор в вертикальное положение.
Отсоединяют пружины.
Извлекают бак с барабаном.

Установка бака в корпус, подключение патрубков

Дальнейшая сборка машинки своими руками предполагает установку бака обратно в корпус, подключение к нему сливного патрубка, помпы, патрубков порошкоприемника. Все действия производятся в строго обратной последовательности:

бак вставляется в стиральную машинку. Устанавливая бачок, следует помнить об амортизационной системе. Обязательно подвесить элемент на пружины и подсоединить к демпферам;
положите стиралку на левый бок, чтобы поставить на место стойки и закрепить сливной патрубок;
зафиксируйте стойки ранее выкрученными винтами, патрубок слива – двумя хомутиками;
подсоедините к баку провода от помпы, фиксаторы клапана набора воды;
поставьте на место прессостат, подключите его питающую проводку;
подсоедините на место патрубки порошкоприемника.

Обязательно проверьте надежность подсоединения патрубков и шлангов. Не забудьте там, где это было необходимо, закрепить элементы хомутами. После можно приступать к установке других основных комплектующих стиральной машины Indesit.

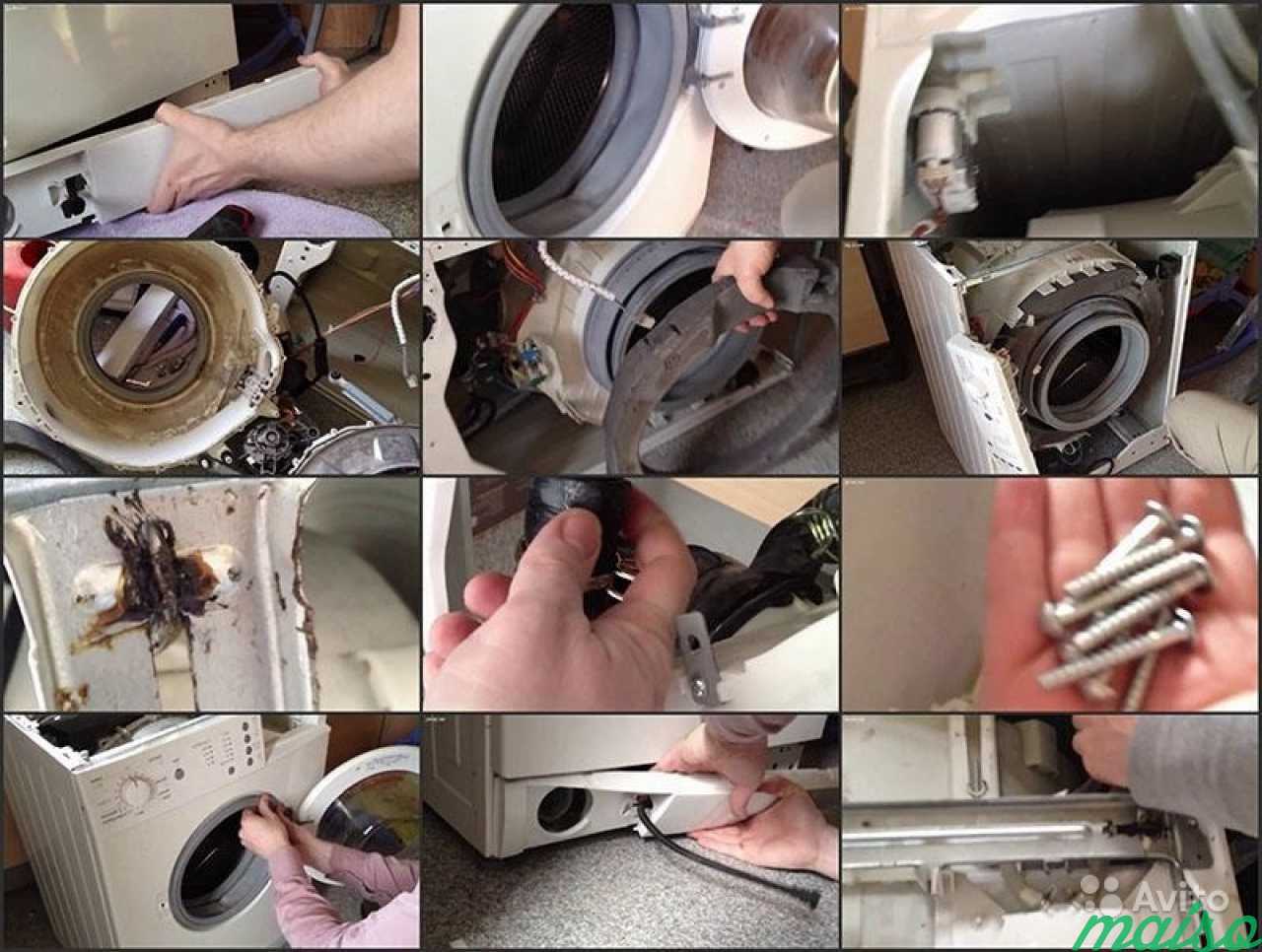

Этапы разборки

Разборка стиральной машины включает следующие основные этапы:

снятие верхней крышки;
демонтаж лотка для порошка;
отсоединение загрузочного люка;
демонтаж электронного блока;
демонтаж ТЭНа (теплонагревательного элемента);
демонтаж бака.

Каждая стиральная машина имеет свои конструктивные параметры. Следовательно, разборка тоже будет иметь свои особенности.

Снятие верхней крышки

Снятие верхней крышки машин Бош, Занусси, Веко, Канди производится просто – нужно открутить два крепящих ее болта, находящихся на задней стенке. На машинах Электролюкс, Ардо она крепится саморезами. Здесь, как правило, проблем со снятием не возникает. Легче всего крышка снимается с машины Малютка – там вообще никакого крепления нет. О том, как снять верхнюю крышку на популярной машинке Индезит, можно прочитать здесь.

Демонтаж лотка для порошка

Демонтаж контейнера для стирального порошка на всех машинах идентичный и особых трудностей также не вызывает. На Малютке лотка нет.

Отсоединение загрузочного люка

Практически эта операция состоит в отсоединении передней стенки. Основная трудность будет заключаться в снятии уплотнения люка. Чтобы его снять, будет вполне достаточно плоскогубцев и отвертки

Единственное, чему нужно уделить самое пристальное внимание – аккуратность работы. Хрупкие пластмассовые защелки и нежная резинка уплотнения легко могут выйти из строя, а это грозит уже немалыми затратами на их восстановление

Снятие блока управления

Демонтаж электронного блока или панели управления также не вызывает особых трудностей. Например, при разборке стиральной машины Bosch для этого достаточно открутить два винта крепления. При этом отсоединять провода не желательно, конечно, если этого не требует ремонт. Освобожденную от крепления панель нужно аккуратно уложить сверху машины.

Демонтаж ТЭН

Следующим этапом разборки станет демонтаж ТЭН. Доступ к нему на разных марках стиральных машин не одинаков. Чтобы увидеть его, на некоторых моделях достаточно снять переднюю стенку. Такое расположение ТЭНа имеют Веко, Бош,некоторые модели Занусси. А вот у машин Электролюкс, Ардо, Атлант, Занусси, Канди ТЭН находится сзади. Определив местонахождение нагревателя, остается его извлечь. Здесь необходимо помнить о недопустимости применения грубой силы: отсоединив провода, нужно смочить гайку крепления жидкостью WD-40, выждать около 20 минут и аккуратно начать откручивать крепеж

Как только это произошло, раскачивая ТЭН в разные стороны, осторожно вынуть его из посадочного места

Извлечение бака

Демонтаж бака – довольно сложная, но выполнимая операция. Эту работу одному выполнять не рекомендуется, так как бак имеет приличный вес. Кроме того, его очень неудобно вынимать из корпуса. Поэтому помощник здесь просто необходим. Для выемки бака из стиральных машин Бош нужно демонтировать переднюю стенку корпуса, а у Ардо, Электролюкс – заднюю. На машине Веко приходится снимать переднюю и заднюю стенки. Разобранный корпус облегчает доступ к элементам, удерживающим бак. Процесс подготовки к его снятию примерно у всех машин одинаковый:

отсоединяются все провода и патрубки;
снимаются противовесы;
вынимается ТЭН;
отсоединяются амортизаторы и пружины;
вынимается бак.

Для чего нужно извлекать бак? Все просто. Внутри его находится барабан, который иногда приходится доставать, чтобы заменить подшипник. Исполнение баков имеет некоторые разновидности. Очень просто разбирается бак на стиральной машине Ардо. В ней достаточно снять заднюю стенку и хомут, который крепит бак. После этих операций задняя стенка бака легко снимается вместе с барабаном.

Конструктивно, баки выполнены разборными и цельными. В последнем случае для доступа к барабану приходится распиливать бак пополам. К примеру, таким образом производится ремонт подшипникового узла стиральной машины Zanussi. Операция довольно серьезная, поэтому лучше в этом случае работу доверить мастерам сервиса. Но если просмотреть видео о том, как разобрать самостоятельно стиральную машину автомат, с подобной операцией можно справиться и самостоятельно. О том, на каких машинках установлены разборные баки, можно узнать из этой статьи.

С чего начать разборку стиральной машины Индезит

Обустройте рабочее место. Если машинка стоит в миниатюрной ванной комнате 1х1,5 м, то разложить весь инструмент и развернуться будет негде. Здорово, если у вас есть гараж или мастерская. Но если ничего такого нет и в помине, то перенесите машинку на кухню или хотя бы в прихожую. Вам понадобится как минимум 2 м2 свободной площади.

В целом, подготовка места для разборки машинки Индезит заключатся в следующем:

Постелите на рабочем месте газеты или тряпки.
Отсоедините машинку от коммуникаций и аккуратно перенесите ее в место разборки.
Извлеките приемник порошка и отложите его подальше – он вам не понадобится.
Открутите снизу сливной фильтр, чтобы слить оставшуюся с последней стирки воду в баке.
Отложите фильтр.

Теперь, когда все готово, можно попытаться разобрать стиральную машину Индезит своими руками.

Первое, что нужно сделать, – снять крышку. Крепится она двумя болтами со стороны задней панели. Подберите подходящую отвертку и выкрутите крепления, затем немного потяните крышку к себе и поднимите вверх – все, панель демонтирована.

Второй этап – снятие крышки с задней стороны. Сервисный люк крепится на шести болтах – выкрутите их подходящей отверткой.

Как получить доступ к баку

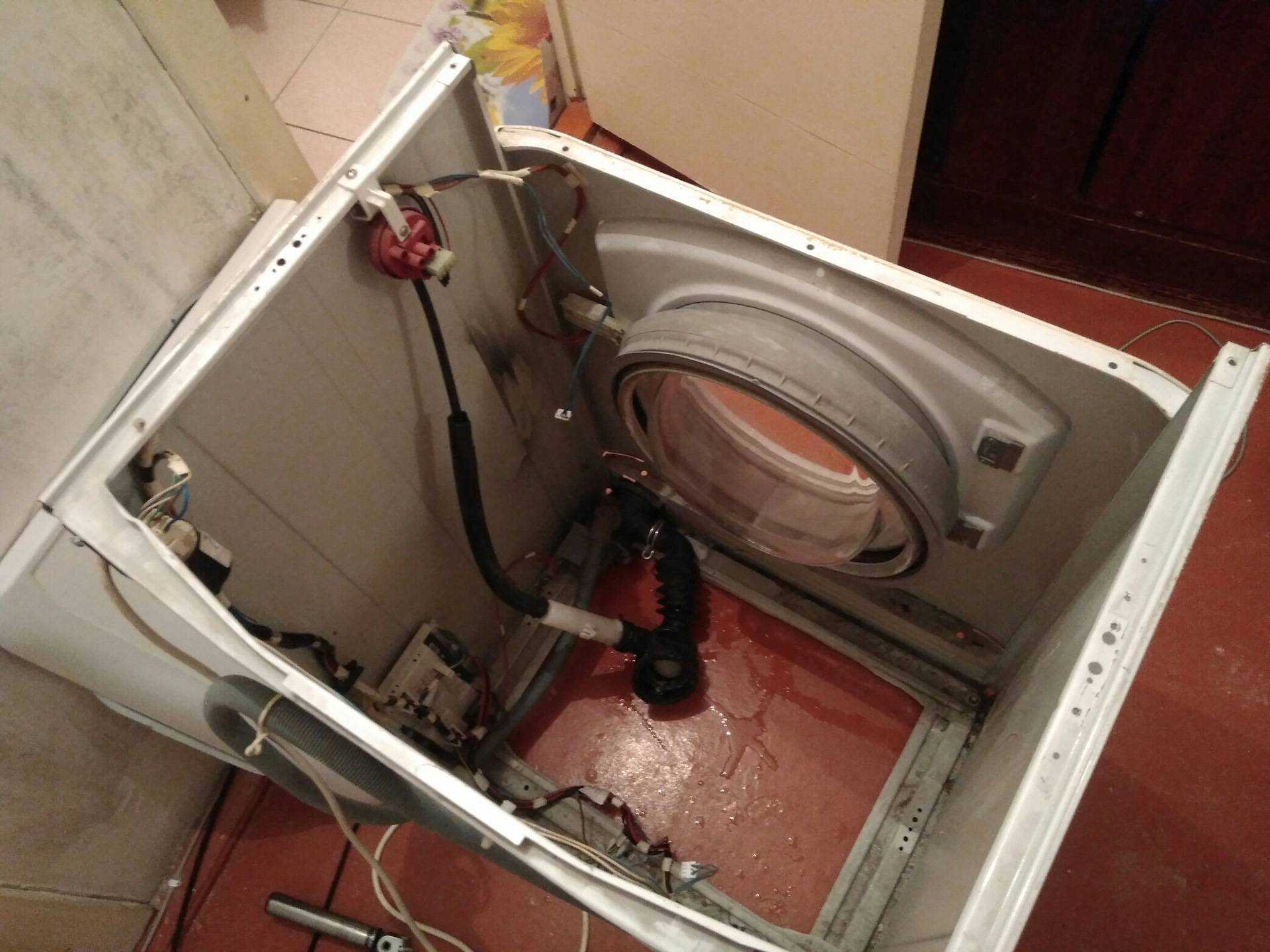

Сняв мешающие панели – заднюю и верхнюю, вы увидите перед собой часть «внутренностей» стиральной машины. Используя их, можно получить доступ к баку.

Действуйте так, чтобы снять приводной ремень:

Одной рукой ухватитесь за шкив.
Второй рукой удерживайте ремень.
Прокрутите шкив.

Если все правильно, ремень легко соскользнет.

Осмотрите заднюю стенку, которая находится позади шкива. Если вы заметите масляные пятна или потеки ржавого цвета, то подшипники уже негодны, и нужно разобрать стиральную машину Indesit, чтобы заменить их.

Действуйте так:

Найдите ТЭН (его хвостовик виден под баком). Снимите с контактов нагревателя всю проводку. Открутите гайку, расположенную по центру хвостовика между контактами. Расшатав элемент, извлеките его из паза.

Вот хорошее видео о том, как снимать ТЭН со стиральной машины марки Индезит:

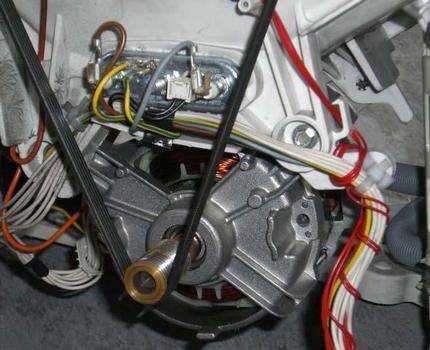

Снимите проводку и фишки с электромотора. Возьмите вороток и головку на 10 мм, чтобы открутить 2 болта, на которых держится двигатель. Снимите движок и отложите его.

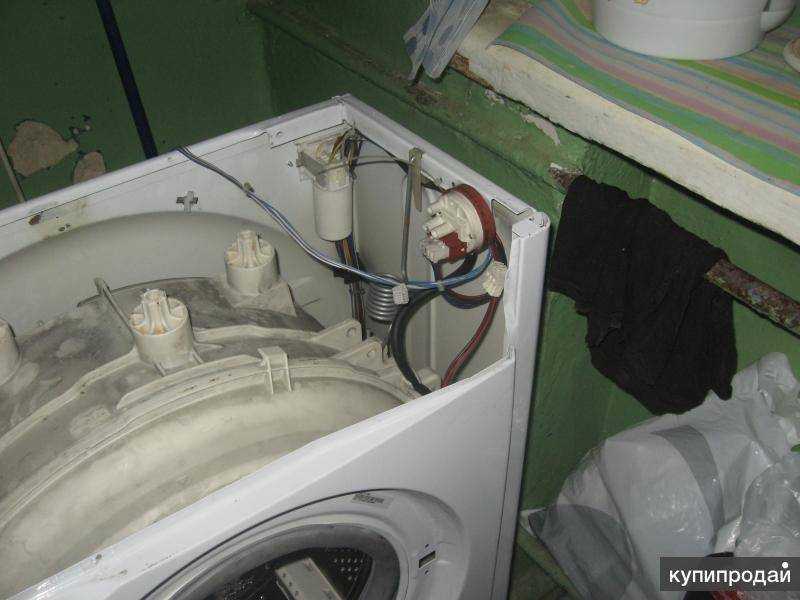

Переключитесь на верх: над верхней стенкой вы увидите большой камень – изготовители назвали его противовесом (он защищает машинку от расшатывания). Крепится он, как правило, на 3-х болтах. Снять их можно торцевым ключом. Сняв противовес, отложите его.

От бака вас теперь отделяет всего пара деталей – например, панель управления. Чтобы ее снять, следуйте нашим рекомендациям:

Открутите крепежи (они расположены у ниши дозатора для порошка).
Снимите еще одно крепление, которое спряталось в левом переднем углу корпуса СМ.
Чтобы освободить блок от удерживающих его защелок, потяните его вверх.

Отсоедините провода, которые соединяют панель с впускным клапаном.
Отложите деталь, чтобы та вам не мешала (подвесьте на сервисный крюк, если он у вас есть).

На видео вы найдете дополнительную информацию о разборке передней панели и съеме панели управления:

Дальнейшая разборка

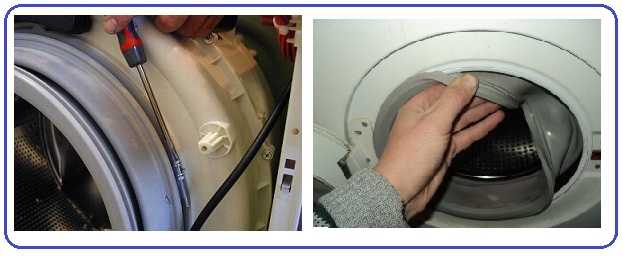

Теперь вам нужно получить доступ к баку спереди. Для этого работайте с манжетой:

Отыщите хомут, удерживающий уплотнительную резинку.
Подцепите его очень тонкой отверткой.
Проведите отвертку по кругу, пока не упретесь в крепление.
Открутите крепление.
Снимите хомут.
Заправьте резинку внутрь барабана.

Разбираем стиральную стиральную машину Indesit далее:

Обойдите машинку.
Открутите крепление около шланга залива воды.
Теперь вы сможете вытащить сразу две детали: впускной клапан и нишу приемника моющих средств.

Снимите проводку с прессостата.
Достаньте прессостат из удерживающего крепления.

Уложите стиралку на бок.
Так как дна у этой марки обычно нет, вы сразу увидите патрубок слива и стойки. С этими деталями бак не снимется.

Как снять патрубок и стойки:

Ослабьте и снимите хомуты, удерживающие патрубок.

Сдерните патрубок.
Взяв торцевой ключ на 10, выкрутите крепления, на которых держатся стойки.
Снимите стойки.
Поднимите машинку и поставьте в исходное положение.

Самый длительный этап разборки завершен, можно смело переходить к баку.

Другие варианты

У некоторых машин, например, моделей Ардо, крышку нужно снимать немного по-другому.
После откручивания саморезов сзади аппарата крышка должна сдвигаться не в заднюю сторону, а вперед (на себя, если вы стоите лицом к люку). При этом смещение крышки будет проходить лишь под определенным углом, который вам и придется определить.

Вам может также встретиться и вариант крепления верхней крышки не на задней, а на передней стенке. К примеру, такое крепление бывает в старых аппаратах Сименс и Bosch.
Удалив заглушки, выкрутите саморезы, затем немного приподнимите крышку вверх и сместите в переднюю сторону по отношению к машинке. Как и в случае с машинками Ардо, вам потребуется отыскать угол, при котором крышку можно будет легко отсоединить.

Каждая хозяйка хотя бы раз в жизни сталкивается с тем, что стиральная машина приходит в нерабочее состояние. Конечно, многие сразу же обращаются к мастерам, в сервисные центры или же к знакомым, которые уже ремонтировали данную технику. Однако многие мужчины решают самостоятельно отремонтировать “помощницу” каждой женщины. Это правильный вариант. Самой первой проблемой, с которой столкнется каждый человек, является открытие и снятие верхней крышки. Но сегодня вы узнаете, как это сделать и вам не придется обращаться к мастеру. Если у вас возник вопрос о том, как снять верхнюю крышку стиральной машины Индезит, не стоит думать, что это тяжело и потребует особых навыков. На самом деле, надо просто знать, как это делается.

Тонкости разборки машинок разных брендов

Стиральные машинки, изготовленные разными производителями, в целом похожи и выполняют одинаковый набор базовых функций. Однако в конструкции агрегатов и расположении внутренних рабочих деталей имеются существенные различия.

У многих популярных моделей стиралок ТЭН располагается впереди. Чтобы до него добраться, понадобится просто снять фронтальную крышку и аккуратно извлечь деталь для последующего ремонта, замены или чистки

Для корректной разборки очень важно знать специфические уникальные особенности модели, подлежащей ремонту. Тогда работа пройдет легко и в зону неисправности удастся проникнуть без всяких проблем

Шаги разборки машинок Samsung

Бытовые стиральные машинки Самсунг разбираются довольно легко. Емкость для загрузки порошка располагается удобно и держится всего на двух саморезах. Рабочий ТЭН находится внизу бака непосредственно под передней крышкой и добраться до него не составляет никакого труда.

Если у стиралки Самсунг не открывается дверь, проблему следует искать в модуле управления. Справиться самостоятельно с ремонтом такого плана довольно сложно. Лучше передать эту работу специалистам из сервисного центра

Подробно с выполнением ремонта стиральных машинок марки Самсунг ознакомит пошаговое руководство, которое приведено в рекомендуемой нами статье.

Нюансы починки моделей от Ariston

В изделиях Аристон наиболее часто выходят из строя подшипники и сальники бака. Конструкция модели продумана таким образом, что починке этот узел не подлежит. Но для умелых и опытных домашних мастеров преград не существует.

Чтобы заменить сальник, цельный бак развальцовывают или распиливают ручной пилой. Иного способа для восстановления деталей не предусмотрено, кроме, разумеется, покупки нового бака и установки его в фирменном сервисном центре компании.

Испортившийся двигатель в технике Аристон – нередкое явление. Для починки нужно выкрутить болты, снять заднюю часть корпуса, а потом извлечь узел. Если после диагностики выяснится, что элемент не подлежит ремонту, придется купить новый и установить на место старого

Модели стиралок марки Аристон последнего поколения оборудованы устройствами самодиагностики, что существенно ускоряет процесс поиска поломки. Коды неисправностей и ошибок в работе высвечиваются на табло, оповещающем о возникшей или назревающей проблеме. Их расшифровка поможет понять, что и как следует ремонтировать.

Порядок разборки стиралок Atlant

Приборы бренда Атлант практично сконструированы и подлежат ремонту. В самом начале разборки необходимо снять противовес, а потом удалить внешнюю управляющую панель. Барабан в этих моделях состоит из двух половинок, стянутых болтами, поэтому любые рабочие детали заменить можно в два счета.

Модели от компании Атлант имеют встроенную систему самодиагностики. В случае возникновения неисправностей электроника выводит на дисплей соответствующую информацию. Хозяева могут прочесть сообщение, свериться с документацией и определить способ устранения неполадки

Специфика машинок марки Electrolux

Машинки Электролюкс очень надежны и довольно редко ломаются. С десяткой лидирующих по продажам стиралок Electrolux познакомит составленный нами рейтинг. Фасадная панель снимается элементарно и сразу же открывает доступ ко всем основным узлам и деталям.

На отдельных съемных опорах размещаются рабочие подшипники и сальники. Для их замены полностью разбирать барабан не требуется.

Если в стиралке Электролюкс не крутится рабочий барабан, скорее всего, повредились щетки, ремень привода, двигатель или плата управления. Искать неполадку можно самостоятельно, но мастера из сервисного центра сделают это быстрее и на самом высоком профессиональном уровне

Особенности стиральной техники марки LG

Бытовая стиральная техника LG отличается сложной конструкцией. Чтобы снять фронтальную панель, придется сначала отверткой выкрутить гайки, надежно фиксирующие крышку люка. Затем предстоит аккуратно убрать винт, крепко стягивающий хомут для удержания манжеты.

Чтобы проще было справиться с разборкой стиральной техники, можно наглядно изучить конструкционные особенности агрегата, рассмотрев эту схему

Затем понадобится удалить находящийся сверху утяжелитель и только после этого аккуратно извлечь подлежащий ремонту или замене бак.

Южнокорейский производитель снабжает свои новые модели системой самодиагностики. Расшифровка кодов ошибок поможет оперативно и безошибочно определить, что нужно менять и где ремонтировать. Позволит сразу решить, стоит ли производить ремонт своими руками или лучше обратиться в мастерскую.
