Диван-аккордеон своими руками

Диван-кровать своими руками

Как правило, такие модели выбирают в комнатах-студиях или когда нет возможности уместить в спальне двуспальную кровать. Комфортный здоровый сон может обеспечить только изделие, обладающее ортопедическими свойствами. Поэтому самодельного дивана-кровати лучше купить готовые матрасы.

Выбор способа трансформации модели в полноценное спальное место зависит исключительно от пожеланий его создателя. На примере изготовления дивана с самым простым в обращении механизмом «еврокнижка» можно изучить основные этапы работы.

Для этого понадобятся такие материалы:

два матраса;
брус;
ДСП, ДВП, фанера;
тонкий поролон, синтепон;
ножки;
агротекстиль;
обивочная ткань;
клей;
крепежи, гвозди, саморезы;
раскладной механизм (2 шт.)
инструменты.

Сначала необходимо собрать из ДВП прямоугольный ящик-основание. Прикрепить на внутреннюю часть боковин ножки и направляющие из бруса впритык друг к другу. В центре ящика установить распорку из ДВП, днище зашить фанерой.

Далее из бруса изготавливается рама выдвижной части, поверхность которой накрывается листом фанеры. К конструкции крепятся опорные бруски, а к ним – ножки. По углам внутренней части рамы располагаются небольшие бруски длиной до 10 см, предотвращающие соскакивание с основания. На раму кладется матрас, его окантовка соединяется с поверхностью при помощи мебельного степлера. Сидение готово.

Затем на полосы ДВП размером примерно 15х30 см саморезами прикручивается верхние части раскладных механизмов. По углам досок просверливаются четыре сквозных отверстия.

Чтобы прикрепить к спинке полученные детали, необходимо с боков «вскрыть» обивку матраса, получив доступ к его пружинным блокам. С помощью прочной проволоки ДВП соединяется с внутренними элементами матраса. Теперь нижние части механизмов можно закрепить на основании.

На завершающем этапе деревянные части оклеиваются поролоном и синтепоном. Далее следует обивка уплотнительной и декоративной тканью. На основание кладется сиденье. Всё, диван-кровать готов. Для удобства модель комплектуется большими подушками и валиками-подлокотниками.

Материалы

Как мы выяснили, обычно диван-аккордеон имеет каркас-основу из металла, а также деревянные опоры-ламели для матраса. И здесь, в принципе, все ясно. Потому чаще всего аккордеоны выбирают по «одежке», то есть обивке в первую очередь. Итак, в качестве материалов для обивки могут использоваться:

флок, который отличается большой прочностью и долговечностью;
кожа и экокожа, которые придадут дивану солидность. Это простые в уходе материалы, но их достаточно легко повредить острыми предметами. Также такие материалы нельзя выбирать тем, у кого есть домашние питомцы;
жаккард – материал, считающийся самым недорогим, но при этом он выглядит стильно и красиво;
рогожа – материал на основе мешковины, прочный, нетребовательный, но жесткий и не отличающийся красотой;
велюр – нежный и приятный материал, но сложно поддающийся чистке.

Что представляет собой диван-аккордеон

При выборе модели дивана и материала его обивки нужно обязательно учитывать условия и частоту эксплуатации изделия. Также нужно не забыть снять мерки с помещения и решить, где будет стоять мебель, чтобы не ошибиться с размерами. Неплохо бы еще на этапе выбора учесть и общий стиль интерьера, чтобы подобрать диван, максимально подходящий по расцветке и стилю.

Кожаный диван-аккордеон

Виды диванов

Производства по изготовлению мебели предоставляют потребителям конструктивно различающиеся диваны. Среди них выделяют такие популярные виды:

Прямая стандартная конструкция. В данном варианте может присутствовать отделение для белья. Сборку необходимо начать с фиксации к нему спинки и бокового подлокотника;
Угловая система. Практичность соединительной центральной составляющей дает возможность выполнить оптимизацию местонахождения большого и малого блока в зависимости от области монтажа;
Модульное устройство. Подобная разновидность помогает на месте, согласно с алгоритмом сборки софы собирать имеющиеся модули по своим вкусовым предпочтениям в единое сооружение.

Подлокотники

Проще всего изготавливаются подлокотники прямоугольной формы, их можно сделать достаточно широкими. Подлокотники полностью симметричны и различаются только направлением болта для сборки элементов. Последовательность работ:

Сборка каркаса из 4 полос фанеры (верх, низ, передняя, задняя стенки) и 7 вертикальных брусьев, 7-й брус устанавливается ближе к задней стенке каркаса, в нем высверливается отверстие под болт. Болт сразу устанавливается на место и фиксируется со стороны шляпки.
Оклейка каркаса поролоном (припуск по краям по 0,5 см).
Обтяжка тканью (припуск минимум по 5 см, для модели с утяжками больше).
Изготовление, оклейка поролоном, обтяжка боковин из ДВП (во внутренней боковине сразу высверливается отверстие под болт).
Установка боковин в корпус, фиксация саморезами по углам.

Варианты мебельных аккордеонов

Чтобы своими руками собрать диван, сначала надо выбрать схему, которая будет наиболее точно отвечать всем требованиям. Сегодня предлагаются такие варианты:

Жасмин. Схема включает металлический каркас и отделения для хранения подушек и постельного белья. Чехлы и матрасы легко снимаются, подлокотники могут менять положение, выступая в роли небольшого удобного столика или удобной опоры для подушек.
Астра — это облегченная конструкция, которая после раскладывания легко превращается в просторную кровать. В сложенном состоянии это компактный, удобный диванчик, для которого подлокотники могут и не применяться. Пример сборки и разборки можно посмотреть на рис. 2.
Лидия — это стандартный аккордеон, который изготавливается из ДСП, он может иметь различные размеры, легко собирается своими руками, отлично вписывается даже в самое маленькое пространство. Именно такой вариант предпочитается чаще всего, когда требуется собрать диванчик для гостиной или гостевой. Спинка для такой конструкции может и не использоваться как отдельный элемент. Раскладывающаяся часть состоит из 3 элементов, два верхних как раз и образуют удобную невысокую спинку, а третий является сиденьем.

Угловой диванчик на кухню своими руками

В стандартный комплект мебели для обустройства обеденной зоны входит стол, угловой диван и табуреты.

Согласно пошаговой инструкции, для изготовления углового дивана для кухни, вам потребуется:

Доска из берёзы, бука или сосны 2 на 4 см – 100 см.
Брус с сечением 4 на 4 см, около 135 см.
Брус 2,5 на 2,4 см, около 365 см.
Брус толщиной 1,5 на 1,5 см – 300 см. Для обшивки задней стенки лист ДВП.
Фанера толщиной 0,8 – 1 см на дно и для боков.
Также нужен 5 см плотный поролон или синтепон.
Ткань для обивки (микрофайбер, гобелен, кожа, нубук и другие).

Для изготовления углового дивана на кухню своими руками подготовьте:

электролобзик
плотницкий уголок
рубанок
мебельный степлер
шуруповёрт
шлифовальная машинка
дрель
долото
ножовка
плоскогубцы
рулетка
молоток

Также вам понадобятся: конфирматы, шурупы 0,4 на 2 см, 0,4 на 6 см и 0,4 на 8 см, болты и 0,8 см шайбы, нагели, ножки, петли. Если предусматривается изготовление раскладного дивана своими руками, то согласно инструкции, нужен специальный механизм. В чертеже дивана на кухню должны быть прописаны высчитанные габариты и размеры. В таком случае ваш кухонный уголок идеально впишется в габариты помещения.

Заготовки шлифуются и выравниваются, а лишь затем их можно размечать и распиливать. Средняя длина углового дивана идёт 120 на 90 см, угловая вставка 45 на 45 см, а высота спинки 85,5 см.

Сперва по чертежам делаются основные части дивана из кухонного уголка – это боковины. Они изготавливаются из толстого листа фанеры. Разметка делается карандашом, а потом по линиям электролобзиком вырезается деталь кухонного углового дивана.

Следующий шаг – из брусьев 4 на 4 сантиметра делается два каркаса для обеих сторон дивана. И тот и другой каркасы должны быть в форме параллелепипедов, которые потом закрепляются на боковинах. Соединения по углам должны иметь вид уса и шипа, которые впоследствии приклеиваются. Соединения Т и L формы должны стоять под 90 градусным углом.

По углам соединения могут быть со сквозными отверстиями или скрытыми, идти в половину бруса, а также быть одно, двух, трёх шипными. Закрепляются они нагелями или уголками с саморезами.

Каркас углового дивана для кухни соединяется со спинкой и закрепляется по бокам. Когда основа готова, можно собрать откидывающиеся крышки для сидений. Сиденья могут быть сплошными или секционными.

Способы изготовления полки из дерева своими руками читать далее

Из бруска толщиной 2,5 на 2,5 сантиметра делаются каркасы прямоугольной формы для сидений. Затем они зашиваются сантиметровой фанерой. Сиденья зачищаются и покрываются слоем морилки и лаком. Затем приклеивается поролон, и набивается ткань.

К длинной части сидений углового дивана прикрепляется рояльная петля. Крепление откидных крышек, производится в конце работы. Сборка углового модуля производится аналогично. Из бруска 4 на 4 сантиметра делается каркас. Профиль должен иметь треугольную форму и иметь стороны под углами в 45 и 90 градусов. Модуль зашивается фанерой.

Собранные две части диванов и угловой модуль зашкуриваются. Открытые деревянные элементы вскрываются морилкой и соответственно сверху тремя слоями лака. Все детали выставляются на диванные ножки и скрепляются. Соединение происходит при помощи шурупов к опоре каркаса. Ножек должно быть не менее 8 штук.

Конструктивные детали выставляются во время регулирования высоты ножек. В местах будущего крепления делаются отметки. Высверливаются отверстия под болты с диаметром 0,8 сантиметров. Болты и шайбы к ним должны быть с широкими полями. Шайб должно быть в два раза больше болтов, чтобы одна шла под болт, а вторая под гайку.

Ткань для обивки зависит от места близости дивана от плиты и раковины. Поверхность должна легко очищаться и не подвергаться воздействию химии.

Для малогабаритного дивана подходит 5 сантиметровый поролон. Для полумягкого уголка большего размера, берётся набивка из синтепона. К спинке поролон или синтепон приклеивается клеем. Ткань вырезается по лекалам и степлером прибивается с тыльной стороны спинки, а также на местах стыковки спинки с сиденьем. Материал натягивается и надёжно закрепляется по углам. Затем закрепляется по всему периметру.

Особенности механизма трансформации

По принципу действия механизма раскладывающийся диван-аккордеон можно сравнить с растягиванием баяна или гармони. Его конструкция имеет три блока, которые состоят из металлической или деревянной рамы. Она заполнена латами из дерева, расположенными друг от друга на расстоянии.

Спальное место состоит из двух блоков. Латы в них имеют максимальное удаление по отношению друг к другу. Третья рама служит сидением. В то же время она делает место для отдыха длиннее, когда диван разложен. Эта часть мебели получает большую нагрузку, поэтому латы здесь размещены максимально близко.

В сложенном виде два главных блока плотно примыкают друг к другу, образуя спинку. По отношению к сидению они перпендикулярны. Чтобы быстро разложить диван-аккордеон, нужно выдвинуть сидение. Оно потянет за собой всю конструкцию. В сложенном виде диван не занимает много места и выглядит миниатюрно.

Механизм аккордеон можно встретить в следующих вариантах:

Как раскладывается диван с механизмом аккордеон: сначала необходимо немного поднять сидение до щелчка, который указывает на блокировку предохранителя. Далее, сидение тянут с усилием на себя до тех пор, пока блоки не создадут ровную поверхность.

Сложить диван-аккордеон также просто. Для этого нужно проделать действия в обратной последовательности:

Особенности механизма трансформации: плюсы и минусы.

Конструкция дивана максимально простая и состоит из: • спинки с каркасом; • раскладной части-гармошки; • боковые части, служат в сложенном виде подлокотниками. Особенностью диванов «Аккордеон» является односторонняя трансформация, т.е. можно устанавливать его спинкой к стене – она останется неподвижной, а вот пространство перед сидением придется освободить. Плюсов у модели довольно много: • легко собирается даже без помощи профессионалов – схема довольно простая; • крепкая конструкция и прочный раскладывающийся механизм – аккордеоны служат очень долго; • механизм очень простой и удобный – даже ребенок научится раскладывать диван; • при необходимости в ремонте от вас не потребуются серьезные инвестиции – меняется обивка и набивка.

В самом механизме со временем износиться могут только направляющие выдвижной части и ролики, но меняются они просто; • чаще всего в продаже представлены модели длиной 2 метра, ширину можно выбирать в зависимости от габаритов комнаты; • спальное место получается ровным, есть возможность выбрать модель с ортопедическим матрасом; • универсальный дизайн. Диван можно удачно разместить даже в малогабаритных квартирах благодаря его компактным размерам в сложенном виде, а вот для комфортного сна придется подобрать оптимальный размер, чтобы и вам было удобно разместиться и места для разложенного дивана хватило в помещении. Из недостатков дивана-аккордеона следует выделить особую требовательность выдвижного механизма к ровной поверхности напольного покрытия – вы должны понимать, что: • на ковролине колесики будут оставлять следы; • процесс раскладывания по ковру усложняется; • пластиковые колеса могут царапать паркет или ламинат

Всегда обращайте особое внимание при покупке на легкость раскладывания механизма – если изначально есть проблемы, они не исчезнут, а только усугубятся. В результате активного использования детали механизма могут стираться и прийти в негодность – не пугайтесь, их легко можно заменить и продаются они в любом мебельном магазине

Как устроен диван-аккордеон?

Удобный диван снабжен тремя мягкими отделениями. Он раскладывается в большое спальное место по принципу гармошки. Название «аккордеон» связано с вариантом расхождения изделия по типу музыкальной гармошки. Складывание металлокаркаса осуществляется зигзагами.

Мнение эксперта

Соловьев Павел Викторович

Дизайнер с многолетним опытом и стажем.

В сложенном виде спинка занимает всего 2/3 спального места, собранного пополам, а третье отделение – это сиденье. Аккордеон продается в разных формах и модификациях:

прямая софа длиной от 140 до 200 см подходит для семейного отдыха;

угловой модульный вариант подразумевает более широкое сиденье, но на качество сна не влияет.

Аккордеоны бывают с подлокотниками и без них. У такого дивана может присутствовать дополнительная спинка.

Спинка и сиденье

Рассмотрим, как своими руками сделать спинку и сиденье складного дивана.

Выпилите стойки М — 38x64x787 — 2 шт., верхнюю перекладину спинки N — 38x64x1892 — 1 шт. и нижнюю перекладину спинки О — 38x64x1854 — 1 шт., боковые бруски Q — 38x64x657 — 2 шт., накладки R — 38x64x305 — 2 шт., заднюю перекладину сиденья S — 38x64x1813 — 1 шт. и переднюю перекладину сиденья Т — 38x64x1889 — 1 шт.

Сделайте отверстия с цековкой и простые отверстия деталях М и Q, как указано на рисунках ниже. Далее закрепите используя клей накладки R к брускам Q.

Деревянные стойки спинкиУстройство дивана. Чертеж конструкции сиденья

Для следующего этапа изготовления дивана-кровати своими руками нужно использовать пильный станок с пазовым диском. Необходимо сделать пазы на стойках M и фальцы на деталях N и S (изучите схемы), затем сделайте фальцы шириной 76 мм на концах детали Т.

Чертеж спинки дивана-раскладушки

На чертеже указаны шпунты на деталях M, N, О, Q, S и T, рассмотрим как их сделать. Закрепите в фрезерный станок шлицевую 6-ти миллиметровую фрезу. Установите рядом с фрезой заготовку из фанеры 12 мм, из нее в следующих этапах будут изготовлены детали Т и U. Высота фрезы должна быть установлена так, чтобы можно было верхняя часть фрезы выровнять с верхней поверхностью фанеры. Далее сделайте шпунты.

Верхняя и передняя перекладины

Используя фрезу R12, сделайте закругления на деталях N и T, как показано картинке выше.
Сделайте скосы под углом 15 градусов на перекладинах N, Т.
На концах деталей N, Т и S нужно сделать отверстия с цековкой диаметром 10 мм и глубиной 8 мм. В их центрах просверлите монтажные отверстия для саморезов.
Далее нужны панель спинки P — 12x543x1829 — 1 шт. и панель сиденья U — 12x632x1749 — 1 шт. Сделайте на них фальцы по всему периметру — это будут гребни, чтобы они входили в пазы деталей М, N, О, Q, S и Т.
Используя столярный клей соберите спинку и сиденье. Зажмите их струбцинами. Вверните шурупы как показано сборочных чертежах. В цековки установите деревянные заглушки. Заглушки можно сделать самому.
Изготовьте упоры V — 19x38x152 — 2 шт. и выпилите скос под углом 45 градусов на одних концах. Закрепите их шурупами.

Нужно сделать четыре стержня длиной 57 мм, диаметр 19 мм. Снимите фаски с торцов, нанесите на них клей и вставьте их в отверстия детали М по чертежу.
Из 6-ти миллиметровой фанеры сделайте шайбы-проставки 4 шт. Внешний диаметр шайб — 38, внутренний — 19 мм.

Видео о том, какую кровать-трансформер еще можно изготовить своими руками

Как переделать кровать в диван

Устаревшая или надоевшая мебель прекрасно подходит для изготовления нового предмета интерьера. Проявив смекалку, дав волю фантазии можно создать настоящие рукотворные шедевры.

И так, как же сделать диван самому из отслужившей свой срок кровати? Прежде всего, необходимо осмотреть ее конструкцию. Определить насколько прочно основание, износился ли матрас, какие детали подлежат замене, а какие реставрации. Если матрас укладывается на сплошную поверхность или раму – работы предстоит не так уж много.

Кроме того, следует приобрести такие материалы: ДСП, поролон, фанера, саморезы, гвозди, шурупы, ткань. В случае, когда матрас непригоден, придется потратиться еще на его покупку.

Сначала следует вырезать заготовку из ДСП, соответствующую размерам основания кровати. Соединить эти детали мебельными шурупами.

Для спинки понадобится лист ДСП высотой примерно 1 м, шириной равной длине будущего сиденья, который так же крепится к основанию.

Следующий этап – изготовление 3-х подушек для спинки. Нужно сделать из фанеры 3 прямоугольника, ширина каждого из которых равна 1/3 длины сидения. А высота выбирается на своё усмотрение. На лицевые части заготовок приклеивается толстый поролон.

Теперь следует обить каждый элемент тканью при помощи степлера, установить подушки к спинке дивана.

Изготовление дивана своими руками – процесс довольно хлопотный, но вполне выполнимый. Подводя итоги, хочется отметить главное:

разработайте дизайн дивана;
составьте схему всех составляющих частей с размерами;
подберите стройматериалы, уплотнитель, обивку, раскладной механизм, фурнитуру;
четко следуйте пошаговой инструкции.

Результатом кропотливого труда и стараний будет эксклюзивный, стильный диван, который украсит спальню и сделает ее более уютной.

Источники

https://texnotoys.ru/santehnika/myagkij-divan-svoimi-rukami.html
https://samodel.guru/mebel/sdelat/divan
https://giddesign.ru/kak-sdelat-divan/
https://mblx.ru/mjagkaja/kak-izgotovit/1117-divan-svoimi-rukami.html
https://kachestvolife.club/interer/mebel/osobennosti-izgotovleniya-divanov-svoimi-rukami-master-klassy
https://pro-dom-mebel.ru/divany/divan-svoimi-rukami-doma
https://make-self.net/masterskaya/item/sofa-diy.html
https://roomester.ru/dekor/mebel/divan-svoimi-rukami.html
https://RemontSpalni.ru/mebel/divan-svoimi-rukami/

Производственный процесс

Чтобы сделать диван аккордеон своими руками, потребуется шуруповерт, саморезы, брусья, балки, фанера, картон. Предварительно изготавливают эскиз будущей мебели. Следующий шаг предусматривает изготовление каркаса. Для этого потребуется 4 опоры необходимой длины. Аналогичным образом можно сделать прямоугольную основу, ножки, перекладины и подлокотники. Параметры этих деталей зависят от предпочтений каждого хозяина.

Инструкция по сборке дивана аккордеон.

При проведении этой работы особое внимание уделяют прочности конструкции. Стыки необходимо обработать клеем

Чтобы диван-аккордеон получился мягким, потребуется позаботиться о его набивке. Для этого можно использовать поролон либо синтетику. Обивочный материал укладывают с учетом сделанного эскиза. Обивка фиксируется к каркасу мебели с помощью степлера и скоб.

Процесс замены обивки производится с помощью отверток, плоскогубцев, степлера, ножниц, саморезов, ткани. Ремонт дивана аккордеон производится с помощником. Места установки определенных элементов фиксируют на фотоаппарат. Первоначально разбирают подлокотники. Если они совмещены с ножками, тогда под основание мебели подкладывают брус. Боковые стороны зафиксированы 2-мя болтами. Для их снятия потребуется вытянуть выдвижную конструкцию. Следующий шаг предусматривает демонтаж механизма трансформации. Для этого потребуется отвертка и шуруповерт. Затем производится демонтаж остальных частей мебели.

Механизм складывания и сборки дивана аккордеон.

Самостоятельная замена обивки производится с помощью отвертки. Металлические элементы демонтируют. Ремонт дивана продолжается после осмотра матраса. Если изделие находится в хорошем состоянии, тогда производится замена обивки. Для этого можно пошить чехол на заказ либо обить мебель тканью ручным способом. В 1-м случае чехол натягивается на диван и фиксируется степлером со скобами в 10 мм.

Чтобы натянуть ткань ручным способом, потребуется замерить ширину и длину каждой части дивана аккордеон. Материал вырезают с запасом. Ткань начинают крепить с лицевой стороны, складывая ее вдвое. Для этого применяют скобы. Аналогичный процесс проделывается с другой стороны. Материал нужно максимально натянуть по периметру всей конструкции.

Следующий шаг предусматривает обивку тканью боковых элементов и центральной части мебели. Если ткань уложена по углам, тогда ее излишек обрезают (заворачивают) и зашивают. Скобы должны плотно заходить в мебель. В противном случае они могут повредить новую обивку. Сборочный процесс производится в обратном порядке.

Большой размер

Диван XL подойдет для больших помещений. У него большое спальное место. В сложенном виде на нем поместится больше людей, чем на стандартном «Бароне». Подлокотники у такой модели немного уже обычных. Есть две подушки, однако ящик для белья встречается не всегда. Подлокотники отделаны искусственной кожей, сиденье и спинка – тканевый материал.

В качестве наполнителя производители используют холлкон, ППУ. Механизм стандартный – «аккордеон». Размеры спального места – 200 на 198 см. В собранном виде: ширина – 226 см, глубина – 110 см, высота – 90 см. Каркас сделан из металлической рамы и деревянных лат.

Диван с баром является одной из самых востребованных моделей. Такое дополнение к мебели может быть выдвижным и встроенным в подлокотник. Встречается вариант с боковым баром, тогда он уже автономный и не выдвигается. Полки находятся сбоку и позволяют расположить бокалы и бутылки разной высоты.

«Galaxy» или «Люкс» – эти модели будут немного различаться формой подлокотников и сиденья, а также отделкой спинки. Она может быть ровной или простроченной. Узоры на ткани зависят от фабрики и вашего вкуса. Механизм трансформации применяется один – «аккордеон». Он давно зарекомендовал себя.

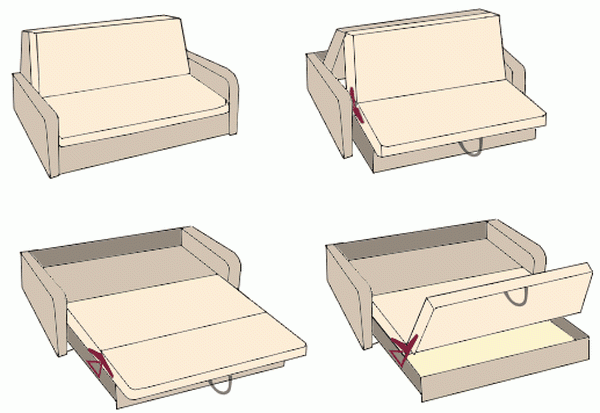

Как раскладывается диван-аккордеон?

Модификация аккордеон позволяет сэкономить пространство. Такой диванчик отличается высокой прочностью, практичностью, доступностью. Производители снабжают диван специальными отсеками для складывания постельного белья, одеяла и подушек. Конструкцию легко разбирать. Алгоритм действий:

Для раскладывания дивана приподнимают сиденье, тянут его на себя. Механизм фиксируется в нужном положении. Возникает спальное место.

Чтобы сложить диван обратно, сиденье поднимают до первого звука и опускают вниз. Потом надавливают по центру и задвигают диван. Он примет изначальное положение.

Мнение эксперта

Соловьев Павел Викторович

Дизайнер с многолетним опытом и стажем.

При раскладывании конструкцию не нужно двигать от стены, как это происходит со всеми другими моделями. Если что-то непонятно, можно посмотреть видео с подобной инструкцией в интернете или схему при покупке.

Уважаемые клиенты, наш магазин НЕ работает с 27 декабря по 11 января включительно. Вы можете оформить заказ на сайте или оставить вопрос на почте, 11 января мы обязательно с вами свяжемся. Приятных праздников!

Диван-аккордеон популярная модель диванов, которая быстро и просто складывается и раскладывается, а также позволяет использовать его для ежедневного сна. Благодаря своей практичности и компактности «аккордеоны» устанавливают в спальнях, в гостиных, в детских комнатах и холлах, они отлично вписываются в любой интерьер и сочетаются практически со всеми стилями.

Особенностью дивана-аккордеона является его механизм трансформации – одним движением руки диван превращается в кровать. Достаточно потянуть горизонтальную часть (расположенный под сидением блок) на себя, за ней последует спинка, и диван разложится, словно развертываются меха аккордеона (отсюда и название), в спальное место, состоящее из 3-х секций. Решение купить диван с раскладным механизмом аккордеон должно быть подкреплено некоторыми знаниями, чтобы приобретение радовало вас внешним видом долгие годы и послужило максимально долго.

Материалы и инструменты для сборки конструкции

В открытом доступе есть много схем и чертежей, с которыми сборка дивана с механизмом трансформации аккордеон станет намного проще. Нужно только подставить свои размеры, которые определяются в зависимости от площади помещения и отведенного места для изделия. Кроме того, учитываются габариты спального места. Прежде чем выбирать схему, рекомендуется определиться с конструкцией изделия.

Опорой для матраса может служить оснащенный ламелями каркас из металла или из ДВП и бруса. Создать диван-аккордеон своими руками с металлическим каркасом без определенных навыков сложно. Поэтому чаще всего домашние мастера выбирают вариант из дерева. Изделие, изготовленное с деревянным каркасом, имеет следующие детали:

мягкий матрас, состоящий из 3 элементов: передней и задней части спинки, сидения;
2 подлокотника;
ребра жесткости, которые соединяют боковины сзади;
ящик для хранения постельного белья, подушек, одеял;
колеса;
направляющие, которые позволяют выдвигать конструкцию.

Создавая схему будущей мебели, мастер должен учесть ряд моментов:

Форма подлокотников: прямая или сложная

Кроме того, важно решить будет этот элемент мягким или твердым.
Высота спинки в разложенном виде.
Наличие или отсутствие ящика для белья на колесах.. Опираясь на схему, создается чертеж

В нем указывают размеры каждой детали. Также на этом этапе определяют характеристики материала и его количество

Опираясь на схему, создается чертеж. В нем указывают размеры каждой детали. Также на этом этапе определяют характеристики материала и его количество.

Для мебели стандартного размера понадобятся:

подлокотники – ДСП (2,5 см) или фанера (1 см) для каркаса, брус с сечением 2,5 х 5 см, оргалит;
фанера для фасада;
каркас для спального места – ДВП или брус;
доски для каркаса бельевого ящика и ДВП для дна;
поролон;
ребра жесткости – ДВП или фанера;
саморезы;
доски для направляющих;
механизм трансформации, размер которого должен соответствовать высоте матраса;
гайки и болты;
материал для обивки;
клей универсальный или мебельный;
опоры для колес и петель.

Также потребуется плоская отвертка, ключи на 10, 12, 13, 14, шуруповерт, дрель, линейка, карандаш, рулетка, молоток, ножницы и скобы. Для создания чехлов будет нужна швейная машинка.

Крепежные элементыФурнитура и материалыМеханизм трансформацииСоставные части

Проектирование

Конструкция трансформера проста. Сложный элемент – механизм складывания. Но эту деталь приобретают готовой и только собирают по инструкции. Сделать диван-аккордеон своими руками не сложнее, чем любой другой вариант раскладной мебели.

Пример устройства дивана

Начинают работы с создания чертежа, а точнее эскиза. Конструкция включает следующие элементы.

Мягкая часть из 3 секций опирается на каркас. Последний изготавливают из металлических трубок или деревянного бруса. Основание сиденья и спинки – ламели или лист ДВП

Последний вариант хуже, так как не является ортопедическим.
Важно сразу же определить, какую конструкцию будет иметь подвижная часть – сиденье. Она может опираться на ножки или оснащаться роликами

Последний вариант облегчает выдвижение и складывание дивана и предупреждает появление царапин на полу.

Подлокотники – могут отсутствовать или заменяться мягкими валиками. Если решено их сделать, выбирают форму: сплошной подлокотник, обитый наполнителем и тканью, деревянное твердое основание с подлокотником, пустотелая конструкция с нишами.
Опорная часть усиливается ребром жесткости. Оно соединяет боковины сзади. Но можно выбрать вариант, где диван оборудуется полноценной твердой спинкой – сплошной или сквозной.
Как правило, диван оснащают бельевым ящиком. Здесь ящик должен выкатываться. Для этого предусматривают в схеме направляющие, по которым он будет двигаться.

Начертив эскиз и определившись с устройством мебели, приступают к замерам. Габариты определяют с учетом того, сколько человек будут спать на диване и какого они роста. Обычно мебель рассчитана на 2 человек. В этом случае ширина дивана должна составлять не менее 160, а лучше 180 см, чтобы обеспечить нужное пространство. Длина разложенной конструкции должна соответствовать росту более высокого пользователя плюс 20 см.
