Ящик для инструментов своими руками: металлический, пластиковый

Наполнение шкафа

Внутри шкафа, как правило, скрываются следующие элементы:

полки разной высоты. Крупные усиленные полки берут на себя максимальную нагрузку, на них хранится тяжелый инструмент, а на полках поменьше можно поставить аэрозоли, герметики и т.д.;
выдвижные ящики;
отсеки и лотки для хранения, например, крепежа или прочих мелких деталей;
экраны с перфорацией, куда можно повесить нетяжелый инструмент (молоток, ножницы, отвертки и т.д.).

Все эти элементы могут быть скомбинированы как угодно, потому максимально подходящий именно под ваши потребности шкаф будет найти несложно. Но если уже так вышло, что ни одна из предложенных моделей не удовлетворяет всех требований, то можно изготовить инструментальный шкаф на заказ – многие крупные компании предлагают подобную class=»aligncenter» width=»564″ height=»850″

Исполнение хранилища для инструмента

Исполнение зависит от потребностей хозяина и от его возможностей. Хорошо, когда они совпадают.

Варианты исполнения

Идеальный случай, когда хозяин квартиры сумел найти для себя уголок, где он может разместить небольшой столик, размером 100×60 см и расположиться за ним на табуретке.

Стационарные

Столик может быть и откидным, как у секретера. Табуретку можно приносить – уносить, и это никому мешать не будет. Вот именно здесь и должно быть стационарное хранилище имущества. В процессе работы все инструменты будут в предельно удобной доступности.

Если рабочее место встроено в шкаф, то на распашных дверцах можно на держателях разместить инструменты. Всё находится перед глазами и на расстоянии вытянутой руки. Поработал, дверцы закрыл, столешницу задвинул и ушёл. Никому ничего не мешает. Варианты размещения представлены на фото.

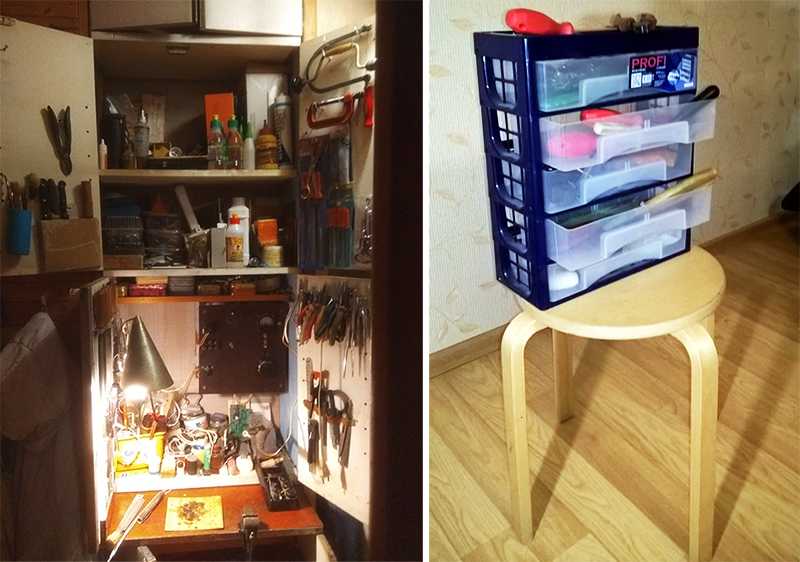

Моё собственное рабочее место и ящик для инструментов-микрокомод ФОТО: Леонид Шальман

Рабочее место человека, увлекающегося электроникой. Оно оснащено контрольно-измерительными приборами ФОТО: Леонид Шальман

Переносные

Если постоянного рабочего места в квартире не нашлось, то инструмент придётся носить за собой. Переносных вариантов для хранения инструмента великое множество и фирменных, и самодельных.

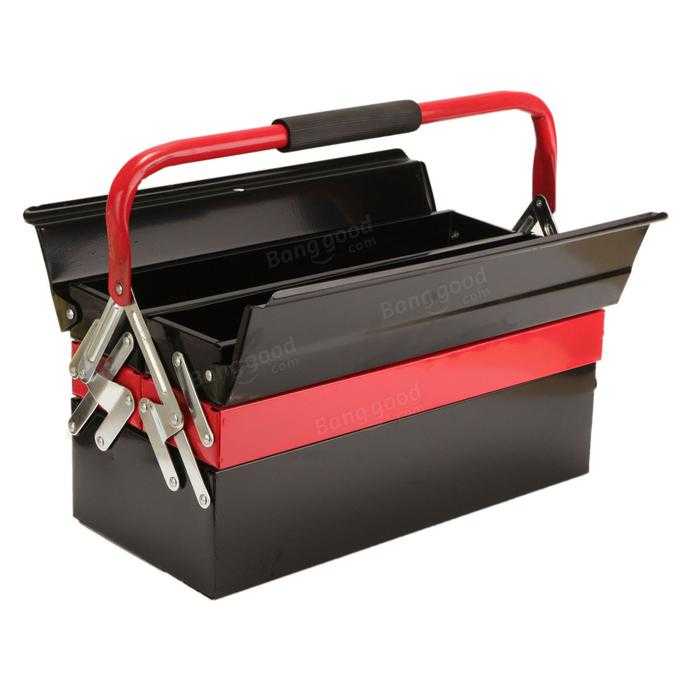

Классический переносной ящик для инструментов ФОТО: stroyimdom.ru

Его возможно без труда сделать своими руками, размеры каждый выбирает для себя. Плотники в таком ящике носили топор, ножовку по дереву, рубанок и другие крупные инструменты.

У сантехника-ремонтника свой набор инструментов: газовые и разводные ключи, ножовка по металлу, молоток, крупные отвёртки, всевозможные детали для замены на трубопроводах – муфты, сгоны, уголки, краны, расходные материалы.

Переносной «микрокомод» (фото выше) с выдвижными ящичками, его размеры (ширина×глубина×высота) 30×20×50 см. Это фирменный вариант. Сделан он из прозрачного плексигласа. Снаружи видно содержимое каждого ящика. Внутри некоторых есть перегородки, туда можно насыпать разнокалиберный крепёж. Одно неудобство – этот «комодик» придётся носить за собой туда, где в данный момент идёт работа. Зато потом можно убрать в тёмный угол, чтобы никому не мешал.

Твёрдые

Кейсы для переноски и хранения инструмента делают из твёрдой пластмассы или из алюминия. Если такой кейс используется в домашних условиях, то он просто является местом аккуратного хранения инструментов. Если им владеет профессионал, то в кейсе находится набор необходимых для выполнения конкретной работы инструментов и приспособлений.

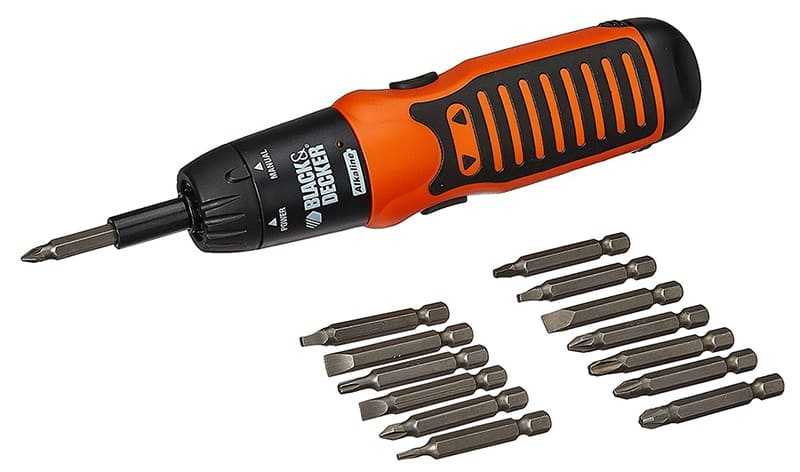

Набор электроотвёрток ФОТО: 24eshop.in

В кейсах продают хорошие универсальные наборы, которые часто используют в качестве подарка.

Подарочный набор ФОТО: si-tools.ru

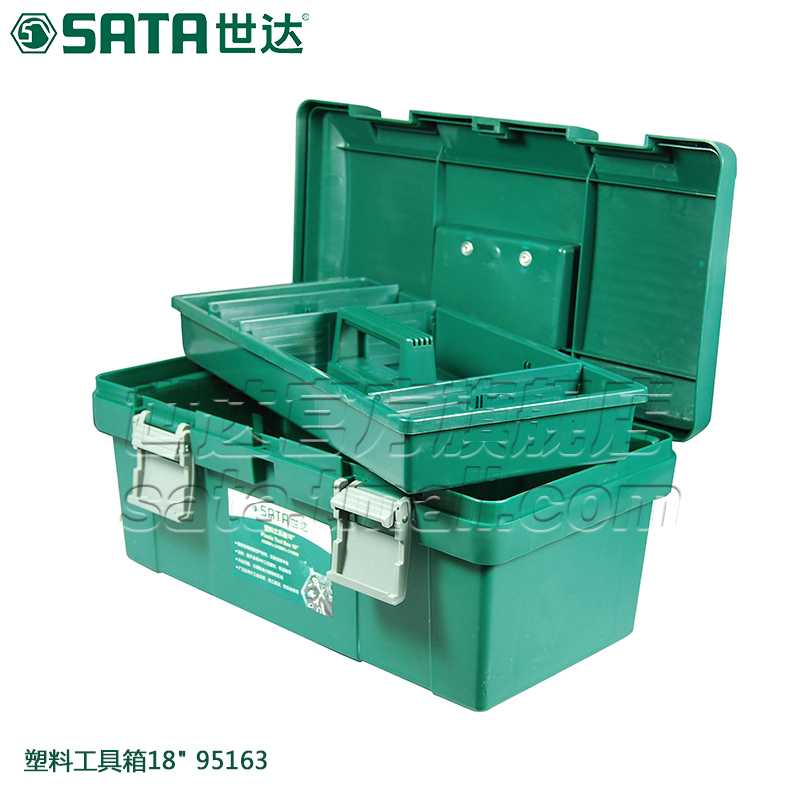

Менее изящно выглядят, но очень практичны фирменные пластмассовые ящики для инструмента. В них можно укладывать негабаритные устройства. Есть отделения для мелочи и крепежа

Ящик для инструмента в раскрытом виде ФОТО: cnstoolingandabrasives.co.uk

Гибкие

Сумки-ролы удобны своей компактностью. Делаются из плотной ткани, имеют до двух десятков карманов для самого ходового инструмента – плоскогубцев, кусачек, ножниц, ножей, отвёрток. Они бывают общего назначения – для разнообразных инструментов.

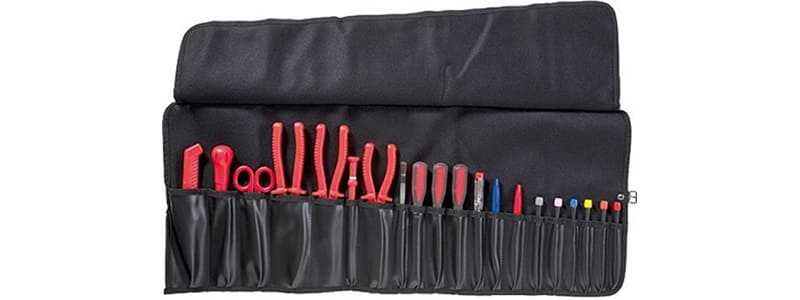

Раскрытая сумка-рол ФОТО: si-tools.ru

Бывают специализированные – для определённого вида работ. Их недостаток – недолговечность.

Интересное решение – жилет для инструмента. Е го используют в тех случаях, когда для выполнения работы необходимо большое количество разнообразного инструмента, а расположиться с сумкой невозможно, например, электромонтажник на высокой мачте электропередач.

Жилет электромонтажника ФОТО: si-tools.ru

Ту же функцию, позволяющую освободить руки, но в меньшем масштабе выполняет поясная сумка.

Поясная сумка ФОТО: opttools.ru

Статья по теме:

Как можно собрать инструментальную тележку на колесах из подручных материалов своими руками

Когда я проектировал дополнительные постройки во дворе дачи, решил реализовать старую мечту – построить удобную мастерскую со всеми удобствами. И в ней мне действительно было комфортно мастерить. Однако когда меня навестил сосед для совместной починки и модернизации его снегоуборочной машины, ситуация нередко оказывалась обратной. Он не раз мне, пока работали, упоминал о том, какая замечательная у него собрана инструментальная тележка своими руками.

Подготовительный этап

В интернете я обнаружил множество идей про то, как собрать своими руками тележку для инструментов на колесах. Это касается всего: форма, габариты, материалы, функциональные особенности. В итоге я понял – сначала мне нужно определиться с каждым из перечисленных моментов.

Вот к чему я пришел:

форма – прямоугольные стороны в каждой плоскости;
габариты – общая высота – 1 метр, глубина – 400мм, ширина – 600 мм;
материалы – металлический каркас, дно из досок толщиной 20 мм (остались после обшивки веранды), стенки из фанерных остатков.

Единственное, что меня озадачило – функциональность. Я принципиально решил использовать различные остатки и ничего не покупать. Даже колесики я нашел – снял со старого кресла, все равно не передвигается.

А загвоздка заключалась в способе формирования полок, ящиков выдвижных, ячеек с индивидуальными дверцами по аналогии с почтовыми ящиками

Вариантов много перебрал, но заострил внимание на этих трех. Каждый из них имеет свои достоинства и недостатки. Тогда я решил пойти путем «от А до Я»:

Тогда я решил пойти путем «от А до Я»:

идеи;
состав;
проект;
доработка;
реализация.

Всегда такой подход выручал. И сейчас не подвел. Когда я составил базовый чертеж желаемой инструментальной тележки для изготовления своими руками, вписал в корпус минимальный набор условный ячеек, то понял – мне не удобно будет пользоваться таким оборудование при наличии только выдвижных ящиков или только ячеек с дверцами.

Мне нужна комбинированная версия:

4 выдвижных места под болгарку, перфоратор, шуруповерт и лобзик (остальной инструмент хранится строго в заводских упаковках для порядка, так как редко используется и требует более трепетного обращения);
верхняя часть по ширине уменьшена для устройства ячеек с откидными дверцами в направлении вниз под круги, ключи, перчатки, влажные салфетки;
внутреннее пространство я решил сделать немного меньше по глубине с дверцами и ячейками под коробочки со сменными насадками для инструментов (они почти все так и продаются, и сейчас хранятся).

Для полного комплекта улучшений функционального спектра верхнюю плоскость мне захотелось сделать сборно-разборной. Но в итоге оставил выдвигающуюся крышку для невысокого хранилища под отвертки, длинные гаечные и разводные ключи, пассатижи, бокорезы, ножницы по металлу.

Реализация

Начал я собирать тележку для инструментов своими руками с каркаса. По чертежу все делается без проблем. В качестве усиливающих перегородок я использовал тот же угловой металлический профиль (сечение 30*30 мм, толщина 3 мм). Дополнительно они выполняют задачу направляющих для ящиков и основы под боковые ячейки. Все сварные швы болгаркой сгладил, отверстия под обшивку доской и фанерой просверлил (под винтовое соединение диаметром 8 мм). В завершение конструкцию обезжирил, загрунтовал и покрасил антикоррозионной краской из баллончика.

Дальше я подготовил нужного размера:

доски для дна;
заготовки для корпуса;
заготовки для створок и крышки;
полоски для ячеек внутри тележки с надрезами для сборки;
планки и отрезки для ящиков.

Фанера у меня толщиной 6 и 10 мм, этого достаточно для практичных элементов. Весь комплект выдержан при комнатной температуре дня 3-4 для просушки, пропитал универсальной огне-биозащитой. После этой просушки загрунтовал тиксотропным составом (он практически не создает пленку).

Потом все собрал без труда – спасибо потраченному времени на чертежи:

откидные крышки на крючках из скрепок;
вместо ручек на ящиках и дверцах пуговицы на меньшего диаметра трех шайбочках;
чтобы ящики легче скользили по профильным направляющим углы (нижнюю часть) я дополнительно покрыл пластинками из оцинковки – сработало.

Последнее, что осталось – установить колеса на готовую инструментальную тележку своими руками. Результат – относительно легкая (можно поднять без особых усилий), практически бесшумная и удобная конструкция. Второй год пользуюсь – только пятна от машинного масла появились, а в остальном все такое же хорошее.

Переносной ящик с выдвижным отсеком

Это практически мини-вариант мастерской. Верхняя панель может служить для работы с различным оборудованием, внутри — отличное место для хранения инструмента, принадлежностей и расходных материалов. Если поставить органайзер на колеса, получится мобильный Toolbox.

Во внутреннем пространстве ящика предусматривается отделение для крупногабаритного инструмента и выдвижные отсеки для мелких предметов. Дополнительно можно установить панель для линеек, отверток, ножей и т.д.

Конструкцию изготавливают из фанеры, соединяя детали клеем и саморезами. Для прочности можно скрепить органайзер ребрами жесткости из бруска 50х50 мм.

В сборке самого короба ничего сложного нет. Наибольшего внимания требует устройство выдвижного ящика. Предполагается, что он будет нагружен, поэтому в случае неправильного положения он может заедать при движении и выскальзывать из креплений.

Для устройства выдвижного отсека понадобятся направляющие, которые могут быть роликовыми или шариковыми. Скольжение полоза происходит за счет кручения роликов в пазах или перемещения самих деталей направляющих относительно друг друга в специальных дорожках.

Роликовые механизмы недорогие, но менее надежные. Шариковые более прочные и долговечные, движутся они бесшумно и позволяют открыть ящик до конца. Можно использовать усиленные варианты изделий, которые выдерживают большие нагрузки.

Чтобы установить выдвижной ящик, отмечают линию крепления направляющей на стенке, а ответной части на боковом элементе отсека

Здесь важно не ошибиться и правильно состыковать конструкции по высоте, чтобы ящик входил плотно, но оставался небольшой зазор для свободного движения. Нельзя допускать даже малейшего перекоса между параллельными сторонами. Последовательность сборки:

Последовательность сборки:

Вырезать детали из фанеры, зашкурить.
Собрать каркас и ящик с помощью саморезов и клея.
Выдержать до набора прочности.
Отметить на боковых внутренних стойках и боковинах ящика линии направляющих.
Зафиксировать полозья саморезами.
Вставить отсек до щелчка, слегка приподняв край. После этого ящик должен свободно перемещаться по направляющим.
Обустроить пространство органайзера по своему желанию.
Закрепить ручки для переноски.
Провести заключительную защитно-декоративную обработку.

При желании можно сделать несколько выдвижных ящиков одинакового или разного размера. Это позволит максимально использовать объем органайзера.

Вариант с ремнем через плечо

Критерии выбора системы для хранения инструмента

Как выбрать? Каковы критерии выбора инструментальных контейнеров? Каких ошибок не допустить во время выбора? При выборе ящика либо контейнера для разнообразного инструмента либо инвентаря рекомендуется учитывать следующие параметры:

Размер. Размеры таких контейнеров, как правило, указываются в дюймах. При подборе ящика, необходимо учитывать размер инструмента, который будет в него помещен.
Общее количество отделений. Некоторые пользователи считают, что чем больше отделений в контейнере, тем от более вместительный. Сразу же нужно отметить, что это не совсем так. Дело в том, что чем больше отсеков в ящике, тем меньший их размер. Проще говоря, такие ящики, с большим количеством отсеков прекрасно подойдут для мелкогабаритного инвентаря. Однако хранить в них более объемный инвентарь будет весьма проблематично. В традиционных моделях ящиков насчитывается порядка 20 отделений. В органайзерах количество таких отделений для хранения мелкого инвентаря, может достигать более 30 единиц.
Наличие секций. Секции выполнены в виде подвижного блока, который разделен на небольшие отсеки. Они обеспечивают компактность контейнера, когда он находится в собранном состоянии. Секции могут быть раздвижного либо выдвижного типа.
Наличие органайзера. Большинство ящиков оснащаются специальными органайзерами, которые размещены прямо на крышке. Такое решение позволяет обеспечивать одновременную сохранность мелкого и крупногабаритного инструмента.
Наличие съемного лотка.
Эргономика и качество рукояти.

Кроме того, при выборе ящика для садовых либо строительных инструментов, рекомендуется обращать внимание на материал, из которого изготовлен его корпус, а также замки. Наибольшее распространение получили изделия, сделанные из пластика

Это обусловлено тем, что они дешевле и легче аналогов, при изготовлении которых был применен металл.

Однако контейнеры, сделанные из металла, как правило, при изготовлении таких аксессуаров для инвентаря используется алюминий либо нержавеющая сталь, обладают более высокими показателями прочности. Кроме того, они, в отличие от пластиковых аналогов, не боятся воздействия повышенной температуры, например их можно оставлять на солнце во время летнего зноя.

Путеводитель по магазинам — Какой ящик с инструментами я должен купить?

Каждый DIY должен иметь футляр, в котором вы можете удобно хранить и нести инструменты, необходимые для работы. Он должен быть как вместительным, так и прочным, но как вы его нашли? Это руководство поможет вам с некоторыми практическими советами. Обязательно прочитайте его, если вы точно не знаете, какой набор инструментов выбрать.

Строительство

Как правило, ящики для инструментов напоминают прямоугольные контейнеры и оснащены крышкой и ручкой для переноски. Они могут иметь одно большое или несколько меньших отсеков, позволяющих сортировать все инструменты. Также доступны модели, построенные из нескольких отдельных модулей, расположенных друг над другом. Обычно их можно отключить, например, чтобы принести только необходимые аксессуары. Эти типы ящиков обычно имеют колеса в основании и называются мобильными мастерскими.

Размеры

Чтобы иметь возможность хранить все оборудование, ключи и винты в одном месте, нам нужно найти коробку с правильными размерами. Стоит учесть, сколько инструментов у нас есть и где мы их обычно используем, это поможет вам принять решение. Если вы хотите перевозить их в автомобиле, лучше выбрать модель немного меньшего размера, которая наверняка поместится в багажнике. Также будет удобнее перемещаться с места на место, например из мастерской в сад. Коробки для профессионалов, как правило, настолько велики, что в них даже есть электроинструменты, то есть дрель, отвертка, шлифовальный станок и аналогичные устройства. Они чаще всего используются в одном месте.

Материал

Лучший ящик для инструментов долговечен и, конечно, не сломается при больших нагрузках. Кроме того, он показывает устойчивость к царапинам и аналогичным повреждениям. Как вы можете быть уверены, что выбираете достаточно солидную модель? Проверьте, из чего это было сделано. Самые дешевые коробки сделаны из пластика, они также считаются самыми легкими. Однако следует помнить, что низкосортный пластик не самый долговечный материал, он может плавиться под воздействием очень высокой температуры. Об этом должны помнить люди, которые хотят носить с собой, например, паяльник или клейкий пистолет. Металлические модели более прочные, особенно из стали с порошковым покрытием. Хотя они весят намного больше, но вставленные инструменты хорошо защищены от повреждений. Если мы хотим найти прочный, и в то же время относительно легкий корпус, давайте посмотрим на один из алюминия. Это продукт, который до сих пор не очень популярен (из-за высокой цены), но обладает повышенной устойчивостью к повреждениям и коррозии.

Практичность

Набор инструментов должен быть практичным, но что именно это означает? Прежде всего, он должен быть удобным для переноски, поэтому он должен иметь ручку правильной формы. Отсутствие ручки может стать проблемой, если мы работаем не только в гараже, но и во многих других местах. Исключение составляют модели, оснащенные колесами, которые можно свободно перемещать по земле. Если у нас много принадлежностей для хранения, определите для себя наилучший ящик для инструментов, например, количество отделений и ящиков. Только если у нас их будет много, мы сможем правильно расположить инструменты, чтобы иметь к ним легкий доступ

Также обратим внимание на то, легко ли поднимается крышка. Эта операция может не требовать применения большой силы

Оборудование

Ящики для инструментов обычно продаются без оборудования, но некоторые производители также предлагают те, в которые включены самые основные аксессуары. Это могут быть: отвертки, шестигранные ключи, насадки, молоток, резак, плоскогубцы, ключи и храповик. Это правда, что набор инструментов, полный инструментов, обычно немного дороже, но нам не нужно покупать необходимые предметы отдельно. Это может быть более экономичным решением для людей, которые не имеют дома все аксессуары, необходимые для DIY.

Сравнительная таблица характеристик

Мы составили общую таблицу, в которую внесли основные характеристики выше рассмотренных товаров.

Модель	Размеры	Вес	Материал	Ручка	Назначение
STANLEY Modular Rolling Workshop 1-79-206	488×348х866 мм	10,2 кг	пластик	металлическая	ручной инструмент
Keter Sliding Tool Chest 18 17191709 24″	616×378х415 мм	6 кг	полипропилен	металлическая	ручной инструмент
Zarges 41815	960х400х455 мм	9,5 кг	алюминий	металл	универсальный
QBRICK 149998	765х585х438 мм	10 кг	пластик	металл	ручной инструмент
NEO 84-116	710х400х360 мм	4,5 кг	пластик	металл	ручной инструмент
PATROL GROUP QBRICK SYSTEM CART PRO (SKRWQCPROCZAPG002)	590х190х390 мм	7,9 кг	пластик	металл	универсальный
DEWALT DWST1-73598	630х400х420 мм	5,6 кг	пластик	металл	универсальный

Рейтинг лучших ящиков для инструментов

При подготовке этого обзора учитывалась продукция отечественных и зарубежных производителей. Был проведен опрос среди профессионалов (строители, слесари, сантехники) и учтены отзывы покупателей. Сравнительная характеристика проводилась по таким параметрам, как: вместимость, эргономика, удобство и функциональность.

Критерии оценки:

Вид. Боксы могут быть обычными, переносными, перевозными, с органайзером и без него.
Материал изготовления. Основу боксов составляет алюминий или легкий полимер.
Параметры (размер). Они определяют вместимость бокса.
Количество отсеков. Этот параметр влияет на то, на сколько быстро будет найден нужный инструмент или деталь.
Замковое соединение. От его надежности зависит фиксация крышки.

В рейтинг не вошли модели, у которых были выявлены механические дефекты, низкое качество запорных механизмов и недостаточная прочность.

Самодельные кофры из металлических канистр

Простой способ изготовить боковые кофры для мотоцикла своими руками – это использовать две металлические канистры. Процесс изготовления довольно прост:

Приобретаем две одинаковые металлические канистры емкостью 20 литров (средняя цена 1300÷1500 рублей за штуку).
На канистры маркером наносим линию разреза (нижняя часть будет служить емкостью для вещей, верхняя – крышкой).
Болгаркой с диском по металлу аккуратно разрезаем обе канистры в соответствии с нанесенной разметкой.
Края среза зачищаем наждачной бумагой и покрываем антикоррозионной краской.
На обе части устанавливаем уплотнитель (например, подойдет уплотнитель от крышки багажника ВАЗ 2101÷2107, который можно приобрести в любом магазине автозапчастей за 250÷300 рублей).

Плотно прижимаем обе части друг другу и размечаем отверстия для крепления петель (подойдут обычные мебельные петли) и защелки.
Сверлим отверстия по нанесенной разметке, крепим петли и защелку при помощи заклепок или болтов.

Прочные металлические самодельные кофры готовы. Теперь необходимо изготовить крепления. Это зависит от индивидуальных особенностей мотоцикла. Для этой цели можно использовать хомуты или другие подходящие метизы.

Декорирование зависит от индивидуальных предпочтений байкера:

Если выбрать канистры яркого цвета, то они сами будут украшением вашего байка.
При желании можно покрасить канистры в цвет мотоцикла.

Разновидности ящиков под инструменты, предлагаемые на рынке

Подбирая себе ящик для инструментов, следует отталкиваться от того, как вы намерены его использовать: то ли он станет неподвижным хранилищем инструментария в стенах дома, то ли его роль будет также состоять и в транспортировке инструмента.

Ящик для инструментов с колесами

Чаще всего такие модели изготавливаются из пластика или металла, имеют вертикальный корпус и пару колес. Они снабжаются удобной ручкой и замком и располагают большим количеством секций. Их основной недостаток состоит в высокой цене.

Алюминиевые чемоданы

Алюминиевый ящик для инструментов в виде чемодана очень надежен, практичен, красив и чрезвычайно презентабелен. К наиболее популярным моделям таких чемоданов относятся:

Fit 65610 весом 1,5 кг, снабженный мобильными перегородками и ручкой, стоит около 1,6 тыс. рублей;

Ящики большой емкости

Подобные ящики станут настоящей находкой для таких мастеров, которые работают с крупным инструментом. Наибольшей популярностью среди изделий этой категории пользуются:

STANLEY Mobile Chest с впечатляющими размерами 962 мм/600 мм/600 мм. Такие ящики, изготавливаемые из прочных сортов пластика, стоят от 5 до 15 тысяч рублей, что определяется их конкретной модификацией;

Stanley FatMax, обладающие самым продуманным функционалом и компоновкой. Эти чемоданы имеют защелки, несколько внутренних секций, боковые ручки, а также нижнюю секцию, предназначенную для самых крупных инструментов;

Peli 0450, обладающий 3 ручками и колесиками, относится к наиболее мобильным. Корпус изделия обладает высокой ударопрочностью, вместительностью и герметичностью. Недостаток ящика состоит в его большом весе. Купить его можно за 3 тысячи рублей.

Ящики с кодовыми замками

В том случае, когда приходится работать с дорогими инструментами, имеет смысл приобрести одну из моделей инструментальных ящиков с кодовым замком, наиболее популярными из которых являются:

Hairway, имеющий надежную металлопластиковую защиту и кодовые замки и стоящий порядка 2 тысяч рублей;

Ящики для хранения инструментов на балконе

Данная категория недорогих ящиков особенно востребована владельцами городских квартир, стремящихся иметь под рукой небольшой набор инструментов, необходимых для выполнения малообъемных ремонтных работ. Среди подобных изделий можно назвать:

пластиковый ящик Fit, где можно поместить как мелкие детали, так и довольно крупные инструменты (цена от 300 до 1 тысячи рублей);

недорогой ящик Lot-3 с ручкой и несколькими цветными лотками;
органайзеры различных видов.

Владельцы дач часто прибегают к использованию «балконно-переносных» изделий для хранения инструментов, к которым относятся, в частности, различные виды специальных сумок, похожих на спортивные, и рюкзаки. И те и другие довольно удобны в процессе хранения и переноски, но довольно недолговечны.
