Крыша для частного дома. виды крыш по конструкции

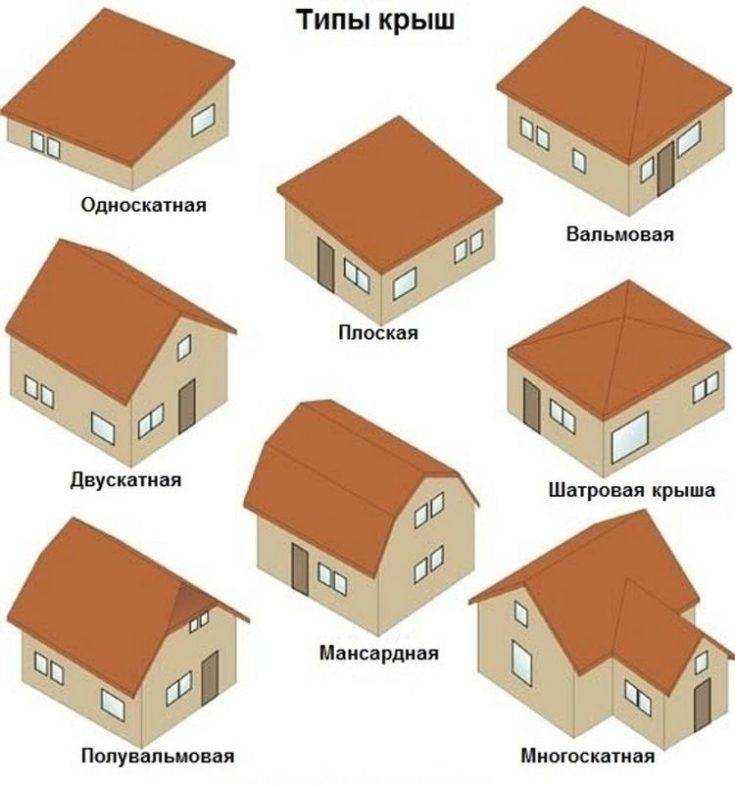

Основные виды крыш

Основное деление крыш на виды производится в зависимости от внешнего вида, причем отличить один тип крыши от другого сможет даже невооруженный глаз непрофессионала.

Плоская

Современные модные тенденции сделали плоскую кровлю популярным трендом частного строительства. Крыши такого типа мягкие, имеют уклон до 3°. Они могут стать достойным вариантом по многим причинам:

Благодаря минимальной площади достигается существенная экономия на материалах, строительно-монтажных работах и сроках строительства. То же самое можно сказать о последующем обслуживании и ремонте.
Такая кровля является дополнительной многофункциональной площадью. Здесь можно установить антенну, систему кондиционирования или солнечные батареи. Крыша дает возможность обустроить спортивную площадку, место для комфортного отдыха и загара, разбить цветник.

Главный недостаток – малый угол ската. В районах со снежными зимами на такой кровле может накапливаться большая снежная масса, достаточная, чтобы повредить конструкцию. При потеплении велика вероятность протечек, но это преимущественно особенность строений, при возведении которых была нарушена технология строительства.

На плоской крыше можно разместить зону отдыхаИсточник krovlyaikrysha.ru

Скатная

Скатная кровля – с наклонными поверхностями, позволяющими крыше самоочищаться естественным образом. Наклон скатов характеризуется углом к линии горизонта; он может варьироваться от 5° до 70°.

Существуют различные скатные крыши домов, разновидности объединяются в группы в соответствии с формой и количеством скатов:

Односкатные. Такие конструкции упираются на разные по высоте стены. Простой, дешевый и долговечный вариант.
Двускатные. Позволяют обустроить чердак или мансарду, хорошо отводят осадки. Практичный и распространенный вариант.
Четырехскатные. Самые прочные и надежные. Но большой вес кровли требует укрепления несущей конструкции.
Шатровые, дизайнерские. Самые необычные и затратные варианты.

Шатровая крыша; идеальна для дома в виде квадрата или правильного многоугольникаИсточник happymodern.ru

Сферическая

Интерес к сферическим конструкциям неизменно высок. Кроме оригинального внешнего вида они привлекают дополнительными преимуществами:

Обтекаемая форма. Позволяет избегать прямого давления ветра, что является гарантией прочности и целостности.
Герметичность. Обеспечивается кровельным материалом (как правило, оцинкованная сталь).
Легкость в обслуживании. На поверхности не скапливаются снег и вода.

Другие статьи

Монтаж натяжного ПВХ потолка в каркасном потолок стал уже привычным и для слуха и практически. Многие из нас знакомы с ним, так как он установлен в вашем жилище. Монтируется он и в каркасном доме. Он практичен, удобен, ли гражданам России строить дома самостоятельно? недовольны уровнем качества индивидуальных домов, возведенных хозспособом. И хотят запретить такое строительство гражданам для фасада фибросайдинга Дековер для монтажа на фасады домов в Севастополе и Крыму. Долговечный стойкий цвет и вид вашего дома даже под воздействием УФ-лучей, активного крымского солнца. О сай…

Как правильно выбрать недорогое покрытие для крыши

Разбирая варианты, чем покрыть свой дом недорого, при выборе нужно обращать внимание на такие моменты:

Эстетичность. Можно покрыть крышу рубероидом или обычным асбестоцементным шифером, но высоких эстетических показателей от такого покрытия добиться будет сложно.
Долговечность. Покрыть крышу дешево и надолго предел мечтаний большинства домовладельцев.
Ассортимент. Выбор лучшего покрытия для крыши во многом связан с наличием необычных цветовых решений,
Простота монтажа и обслуживания. Этот пункт должны учитывать домовладельцы, которые ищут не только чем лучше всего выполнить перекрытие собственного дома, но и варианты, как это сделать дешевле, желательно вообще своими руками.

Выбор кровельного материала

На выбор кровли воздействуют следующие факторы:

Вес. Необходимо провести расчет допустимой нагрузки на несущие опоры, не забывая о дополнительной нагрузке снежных осадков и ветра.
Архитектура. Кроме практичности и надежности, важна также эстетичность крыши.
Назначение. Для эксплуатируемой крыши или неэксплуатируемой.
Стоимость. Доступность является весомой составляющей при выборе кровельных материалов.

Идеальными характеристиками кровельного материала являются:

прочность;
долговечность;
устойчивость к атмосферным воздействиям;
тепло- и звукоизоляция;
антикоррозийные свойства;
огнестойкость.

Схемы

Теперь пришла очередь чертежей и схем.

Двускатная крыша

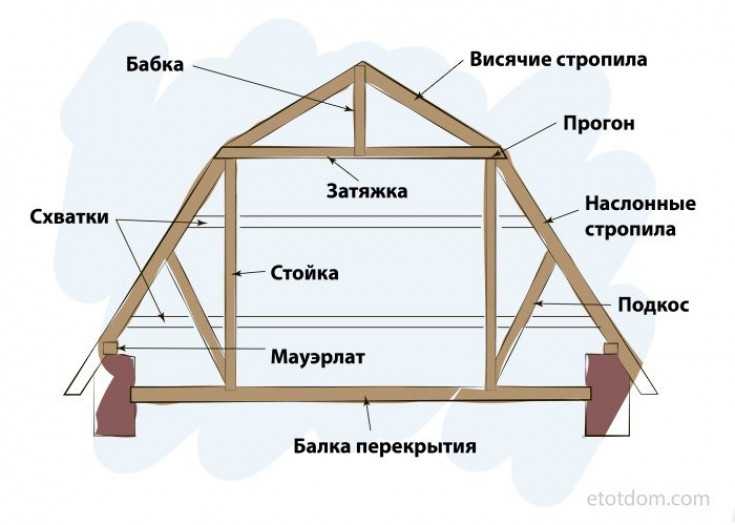

Устройство двухскатной крыши с мансардой и холодным чердаком над ней. Большой пролет кровли вынуждает использовать центральную стойку, на которую опираются наслонные стропила. Боковые стойки придают скатам дополнительную жесткость и служат каркасом для стен мансарды.

Устойчивость по отношению к снеговой нагрузке обеспечивает пара ригелей: первый служит основой для горизонтального утепленного потолка, второй скрыт в холодном чердаке.

Схема мансардной конструкции при ширине крыши менее 6,5 метров.

Еще одна, более простая стропильная система двухскатной крыши с мансардой. Центральная стойка отсутствует. Укороченный ригель делает потолок ломаным: горизонтальная центральная часть соседствует с наклонными участками.

Ломаная крыша

Устройство стропильной системы мансардной крыши с ломаными скатами. У ломаной мансардной крыши стойки всегда устанавливаются точно под изломом. Стягивающий изломы друг с другом ригель обеспечивает максимальную жесткость конструкции. Увы, у такой схемы есть серьезный недостаток: потолок остается сравнительно низким даже в центре мансарды, хотя высота конька позволяет поднять его еще на несколько десятков сантиметров.

Вальмовая крыша

Стропильная система вальмовой крыши с мансардой. Здесь жесткость обеспечивается накосными (угловыми) стропилами со стойками в середине их длины. Стойки соединяются между собой горизонтальными связями. Нарожные стропила опираются на накосные и образуют прочное основание для кровли.

Односкатная крыша

Варианты стропильной системы односкатной мансардной крыши. У единственного ската на первое место выходит проблема обеспечения устойчивости к снеговой нагрузке, поэтому при пролете свыше 4,5 метров стропилам нужны дополнительные опоры.

На схеме показаны варианты их монтажа:

При пролете до 6 метров достаточную жесткость обеспечит установка косой подстропильной ноги;
Центральная стойка с парой подстропильных ног позволяет увеличить пролет до 12 метров;
Две промежуточные стойки с косыми ногами и связкой между ними дают возможность сделать 16-метровый пролет.

Полувальмовая крыша

Конструкция полувальмовой крыши с центральной фермой. Высота фронтонов позволяет переложить на них основную нагрузку. На фронтоны опирается сборная ферма, которая служит опорой для боковых стропил. Для большей жесткости стропильные ноги связаны между собой ригелями и продольными прогонами.

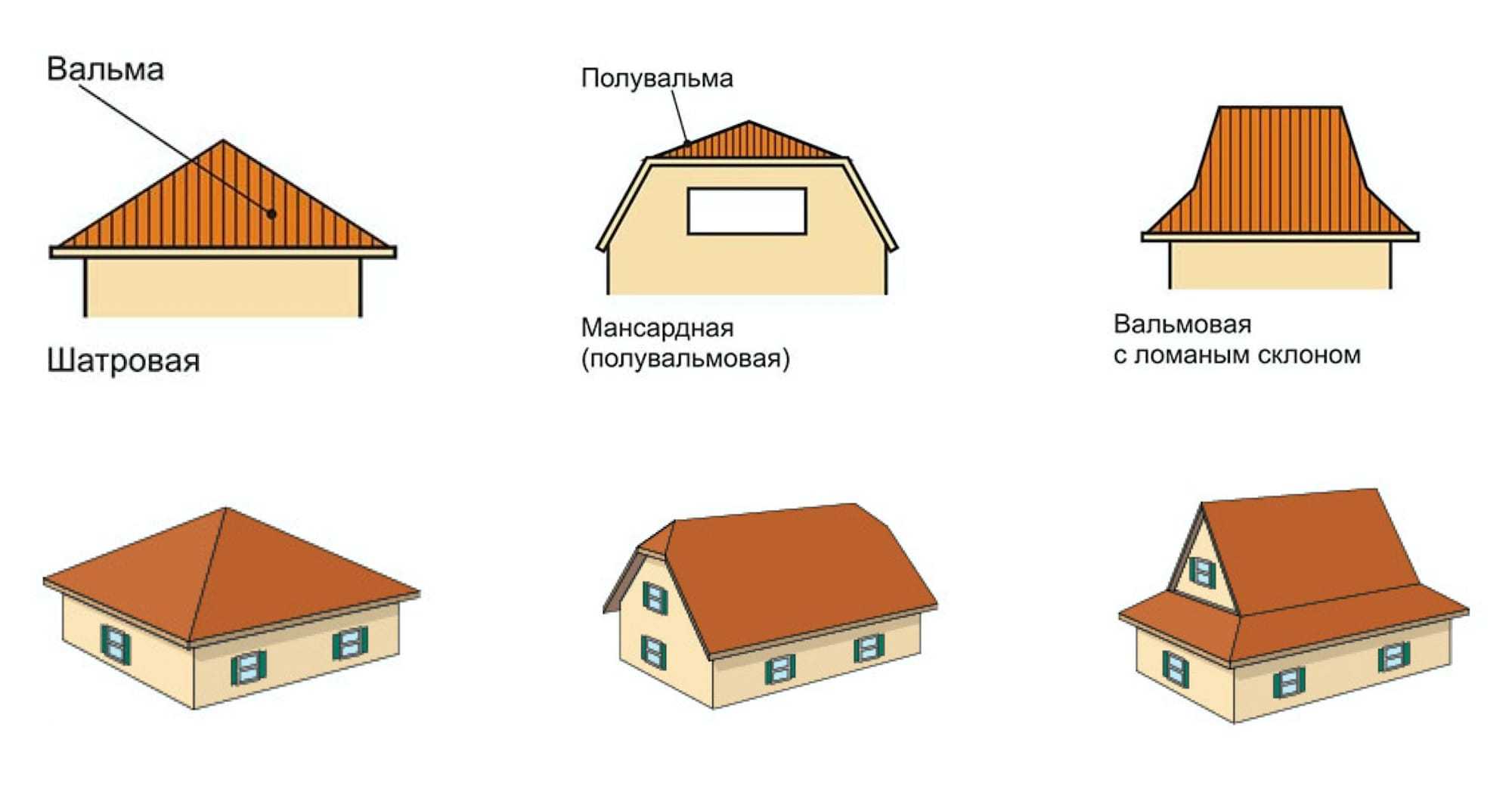

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.
Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.
Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.
Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.
Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.
Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

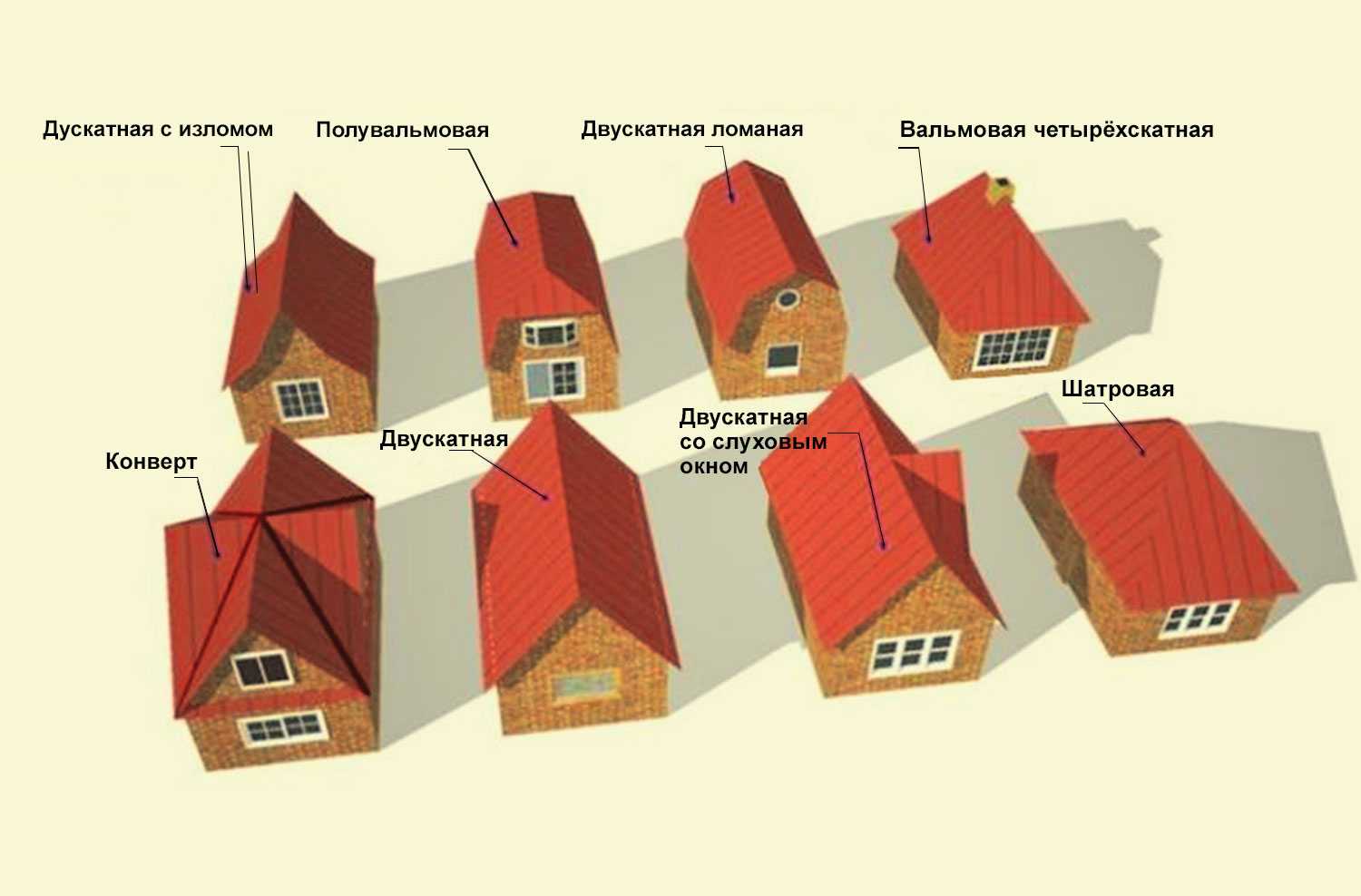

Скатные крыши

Начинать обзор видов крыш следует именно со скатных вариантов, так как они самые популярные сегодня в загородном домостроении

Но если же делить все эти варианты по массовости применения, то тут нужно принимать во внимание тот факт, что при бюджетном строительстве используются самые простые крыши – односкатные. Они не требуют сложной и дорогой стропильной системы, и вполне по карману застройщику с небольшим достатком

Единственный минус такой крыши – это не совсем представительный вид дома, покрытого ей, однако очень часто этот фактор не принимается во внимание, главное при выборе – простота и прочность. Если же финансы позволяют, то выбирается крыша двухскатная, которая, в свою очередь, имеет некоторые разновидности. К таковым можно отнести мансардную крышу, а также вальмовую и полувальмовую.

Хотя по внешнему виду односкатных крыш можно и поспорить, есть проекты хай-тек домов-односкатников, которые смотрятся очень даже неплохо. Да и вообще на вкус и цвет.. кому-то нравятся вычурные купола или готические крыши, в китайском стиле и т.п., а кому-то полный минимализм в виде дома-плоского куба.

Рассмотрим двухскатные крыши подробнее.

Двухскатные крыши

Двухскатная крыша, независимо от типа, может подразделяться на крутую, пологую и комбинированную. Последний вариант подразумевает один скат крутой, другой – пологий. Крутая крыша имеет множество преимуществ перед крышей пологой. С нее очень быстро скатывается вода при дожде или таянии снега, на ней не задерживаются снежные сугробы и всякий мусор, наносимый на крышу ветром. Также крутая крыша не требует применения слишком сложной стропильной системы, в результате чего она имеет относительно небольшой вес. Однако такая крыша не может противостоять сильным ветрам – у нее слишком большая парусность. В связи с этим такие крыши строят только в спокойных по климату регионах, или в низинах между высокими холмами, где ветер не имеет силы урагана.

Дом с обычной двухскатной крышей (уклон около 45 гр) и водяным коллектором на одном из скатов

По этому параметру пологая крыша, конечно же, предпочтительнее, но вместе с этим она имеет все те недостатки, которых нет у крыш крутых. На пологой крыше в снегопад скапливается сильно много снега, поэтому ее все время нужно чистить. Стропильная система требует усиленной конструкции, что очень сильно ее утяжеляет и удорожает. Зато на пологую крышу можно настилать некоторые очень эффективные виды кровли, например, битумную черепицу, которая не будет сползать с пологого ската в жаркий день. Можно использовать оцинкованный профнастил, на гладкой поверхности которого не смогут удержаться слишком большие снежные сугробы. Но многие застройщики используют комбинированную кровлю – со стороны господствующих ветров она пологая, а с другой стороны – крутая. Такая конструкция хотя бы частично, но все же способна решить проблемы и одного, и другого вида кровель. При этом такой вид кровли встречается достаточно часто, что говорит о ее относительной эффективности.

Также следует упомянуть и вальмовые разновидности крыш. Вальмы – это боковые скаты, которые покрывают сверху боковые фронтоны дома. Принципиальных практических преимуществ такие крыши не несут, разве что не позволяют сильно намокать торцевым частям здания, однако, как показал опыт, боковые вальмы с этой задачей справляются не сильно хорошо, особенно когда идет косой дождь. Однако многие домовладельцы эти конструкции все же используют в основном для придания крыше привлекательного внешнего вида, хотя стропильная система получается еще сложнее, и, кроме того, нужно еще потратиться на дополнительный кровельный материал для вальм. Полувальмовая конструкция еще сложнее, чем вальмовая, и потому бюджетные застройщики ее никогда не используют.

Многоскатные крыши

Многоскатная крыша обычно имеет больше, чем два ската, включая вальмы. Самые распространенные варианты таких крыш – щипцовые и многощипцовые, но они слишком дорогие, потому что предполагают использование на зданиях, имеющих в проекции сложные периметры. Такие крыши также не используются для бюджетного строительства. Зато очень часто недорогие дома имеют шатровые крыши, которые не имеют конька, и все скаты сходятся в одной верхней точке. Стропильная система таких крыш не более сложная, чем крыш двухскатных, и многие домовладельцы предпочитают именно такие крыши, причем для зданий как традиционной прямоугольной формы, так и для квадратной.

Также можно упомянуть и мансардную крышу, но это скорее не тип крыши, а вариант крыши двухскатной. Он имеет изломы кровельного ската примерно посередине, чтобы расширить чердачное помещение, превратив его в достаточно просторную мансарду.

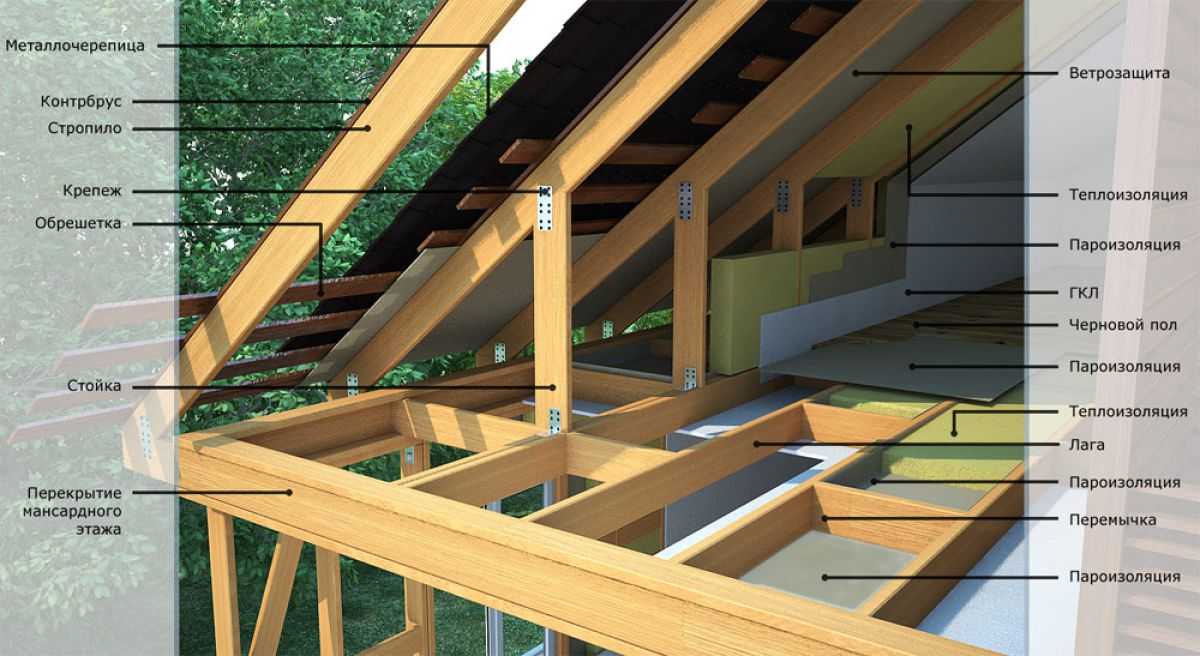

Утепление крыши изнутри и снаружи

Можно применять комбинированную схему теплоизоляции крыши – двухслойное утепление. При таком способе одну часть теплоизоляционного материала укладывают между стропил, а другую под ними.

Материал для утепления крыши:

При способе укладки утеплителя между и над стропилами для основного теплоизоляционного слоя можно использовать минеральную или стеклянную вату, обладающую обычной плотностью.

Верхний же слой должен иметь высокую прочность к продавливанию. Для него подойдут древесноволокнистые или базальтовые плиты. При укладке верхних плит надо обязательно полностью перекрывать стропила для предотвращения образования мостиков холода.

Читайте нашу статью: Какой утеплитель лучше использовать

Утепление крыши своими руками

Сначала укладывают гидроизоляционный материал, его крепят при помощи строительного степлера или оцинкованных гвоздей с широкими шляпками. Затем укладывают утеплитель под и между стропилами. Внутренний слой утеплителя укладывают между поперечными брусами, полностью перекрывая стропила. Толщина бруса должна быть равна толщине теплоизоляционного слоя.

Пароизоляционный слой можно уложить между слоями утеплителя, но тогда для предотвращения скопления конденсата на пленке внутренний слой теплоизоляции должен обладать термическим сопротивлением не более 20 % от основного.

Допустимо уложить пароизоляцию сверху внутреннего слоя утеплителя, но при таком способе риск повреждения пленки во время устройства внутренней отделки помещения, установки электропроводки и приборов освещения повышается.

Нюансы монтажа кровли

Наиболее простым вариантом для самостоятельной постройки будет обустройство односкатной кровли. Иные варианты требуют наличия опыта и знаний.

Крыша каркасного дома возводится следующим образом:

Монтируется стропильная система;
Производится укладка утеплительного материала, паро-гидроизоляции;
Осуществляется монтаж обрешетки и контробрешетки;
Делается укладка кровельного материала.

Стропильная система

Система стропил крыши каркасного дома должна быть правильно спроектирована и тщательно просчитана. Необходимо выбрать правильное сечение бруса, используемого для монтажа стропил, расстояние между отдельными элементами и их длину. Общая прочность конструкции зависит от длины стропильной ноги и шага ее размещения, угла наклона ската (чем он меньше, тем меньшей нагрузке подвергается поверхность), климатических условий региона, веса кровельного материала.

Расчеты сечения стропил выполняются при помощи специальных таблиц.

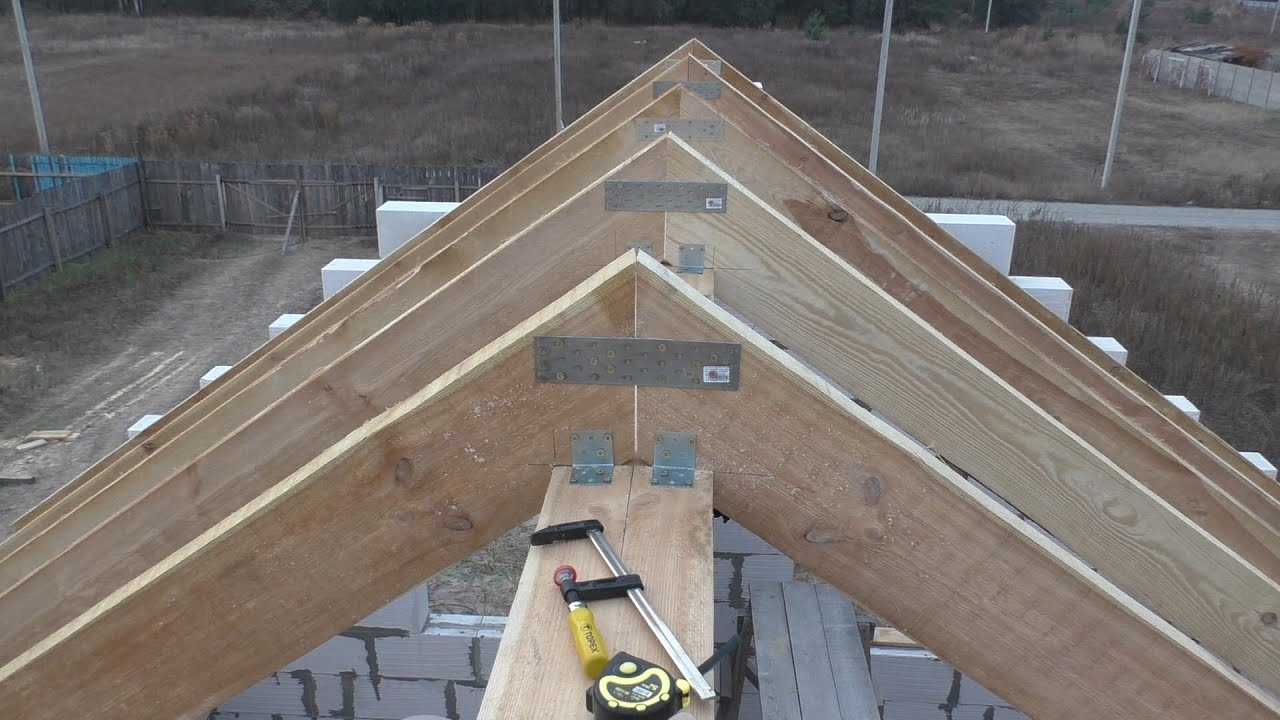

Монтаж стропил

Долгий срок службы крыши каркасного дома зависит от правильности выполнения монтажа балок. Для их обустройства лучше всего использовать брус, имеющий сечение 50×150 либо 50×200 миллиметров.

Сперва необходимо собрать первую пару стропильных ног, которая будет своеобразным шаблоном для остальных. Порядок выполнения работ следующий:

Необходимо взять два бруска и разместить их друг к другу под прямым углом. Для крепления можно применять простые гвозди. Получившуюся конструкцию крепим на одной стороне мауэрлата.

Далее при помощи доски устанавливаем угол, который в будущем будет использовать в роли ската. От края стены должно быть выдержано расстояние как минимум в 40 см. Оно будет использовано для водостока.

Когда выверен необходимый угол, требуется закрепить брус. Линии среза нужно отметить при помощи обычного карандаша. После сборки нескольких элементов требуется соединение двух пар стропил. Крепеж следует осуществлять по обе стороны. Если требуется, то можно «нарастить» стропильные ноги.

Получившиеся стропила поднимаются на крышу, чтобы закрепить их по балкам. Для обеспечения прочности конструкции необходимо установить брус для упора.

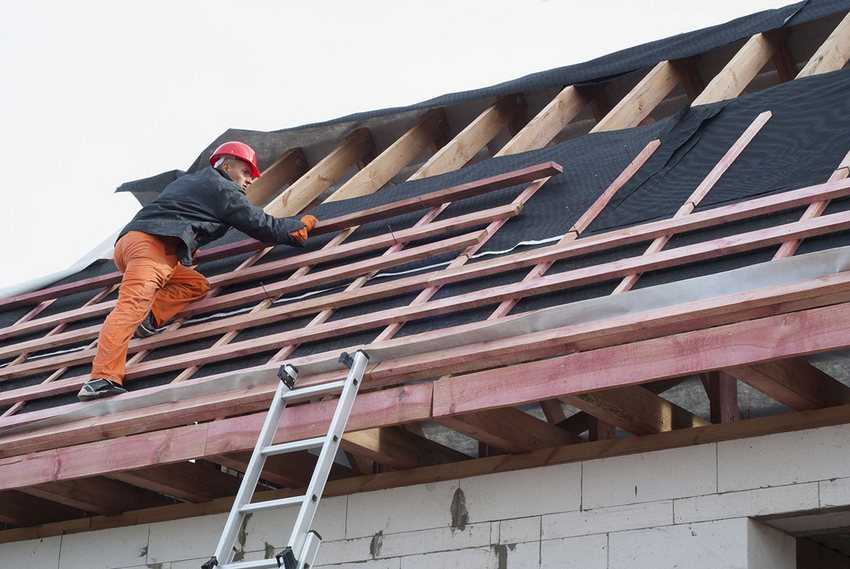

Надежная защита от плохой погоды будет обеспечена только в том случае, если односкатная крыша установлена строго по технологии. Для этого между стропилами по бокам необходимо натянуть веревку. Она будет выполнять роль маячка и ориентира, согласно которому выставляется уровень всей конструкции. Шаг установки стропил составляет 60-80 см и он не должен изменяться.

Перед началом работ требуется произвести расчет необходимого количества стропильных элементов. Между стропилами требуется прибить две поперечные доски, которые укрепят конструкцию. Для того, чтобы защитить крышу от атмосферных осадков, потребуется монтировать диффузную мембрану.

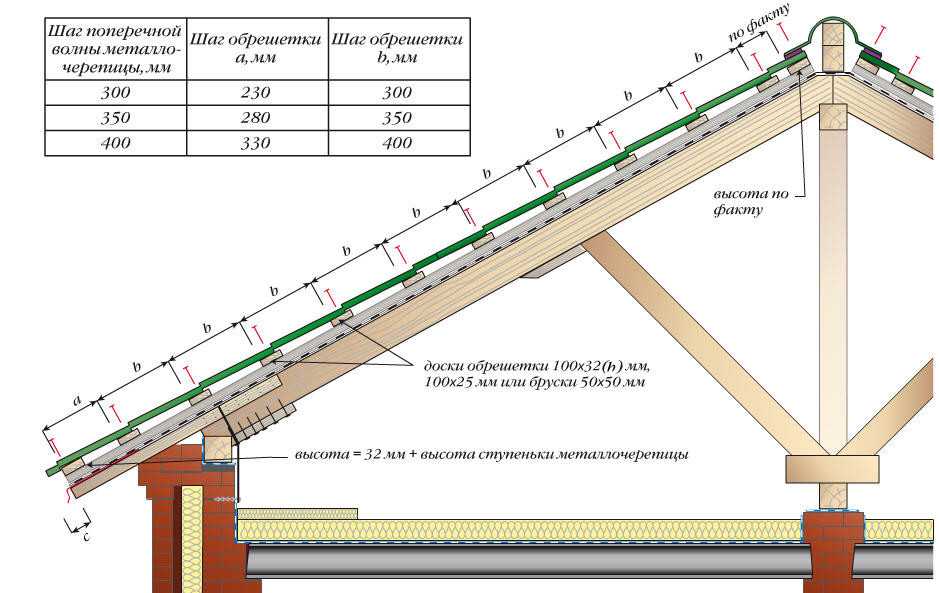

Размеры обрешетки и расстояние между ее отдельными элементами рассчитывается по специальным формулам. Для произведения правильных расчетов необходимо учитывать уклон кровли и используемый материал для ее отделки. Для обустройства обрешетки используется брус, имеющий сечение от 40 до 50 миллиметров.

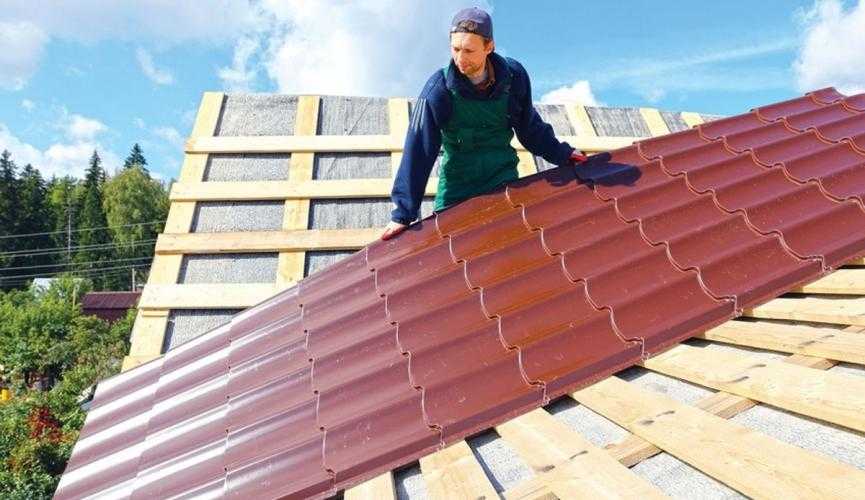

Укладка кровельного материала

Первый шаг – монтаж карнизной планки. Для выполнения работы потребуются саморезы. Следом на крышу поднимают металлическую черепицу, так же фиксируемую на карнизной планке саморезами.

При монтаже случается, что одного листа кровельного материала недостаточно. Тогда следует нарастить его длину. Укладка производится внахлест. По аналогии производится крепление всего материала.

Вот собственно говоря и вся инструкция, по которой строится крыша для каркасного дома. Рекомендуем вам посмотреть видео, наглядно демонстрирующее каждый этап выполнения работ:

Типы крыш в зависимости от уклона

Второй признак, который делит все крыши на две группы, — это угол наклона скатов. Кровля, угол наклона которой не превышает 12° считается плоской, а с большим уклоном — скатной.

Плоская крыша

Обычно плоской кровлей завершают строительство общественных, промышленных, офисных и многоэтажных жилых зданий. На частных домах до недавнего времени плоскую крышу практически не делали. Но с ростом популярности современных архитектурных стилей, вроде минимализма, хай-тека, индастриала и лофта, частные дома с плоской кровлей стали встречаться все чаще. Особенно у зданий, построенных в городской черте в районах с плотной застройкой. Это связано с важным преимуществом плоской кровли — возможностью сделать на ней зону отдыха. При этом обустраивать террасу сразу не обязательно — все типы плоских крыш можно переоборудовать под зону отдыха в любой момент.

К слову, о видах плоских крыш. У плоской кровли может быть целых пять вариантов кровельного пирога:

Стандартная плоская крыша. Базовый вариант кровельного пирога, в котором бетон закрывают пароизоляцией, поверх нее укладывают утеплитель и защищают его гидроизоляционным слоем.
Инверсионная плоская крыша. Старые виды плоских крыш иногда начинали протекать из-за разрушения гидроизоляционных материалов под воздействием ультрафиолетовых лучей. Чтобы избежать этого, гидроизоляцию стали стелить прямо на бетон, укладывая утеплитель уже поверх нее. Естественно, для такой конструкции можно использовать только непоглощающие влагу виды теплоизоляционных материалов: пенопласт, экструдированный пенополистирол.
Дышащая плоская крыша. Даже в качественно сделанный кровельный пирог плоской крыши может попадать влага. У обычной плоской кровли попадание влаги приводит к пузырению и растрескиванию. Чтобы вывести влагу из кровельного пирога, крышу делают дышащей. Для этого в толще кровельного пирога устанавливают аэраторы, заполненные сыпучим негигроскопичным утеплителем, например, керамзитом. Один аэратор обеспечивает вентиляцию 50 м2 крыши.
Эксплуатируемая плоская кровля. Этот тип плоской крыши дома как бы двуслойный: сначала делают стандартный кровельный пирог, только в качестве гидроизоляции используют не битумные материалы, а нетканые мембраны, а поверх него уже укладывают террасное покрытие. Это могут быть деревянные доски, керамическая или тротуарная плитка, гравийная посыпка.
Зеленая крыша. На плоской кровле можно сделать настоящий газон или даже посадить сад. Для этого укладывают базовый кровельный пирог, но гидрозащиту делают в несколько слоев из битумных и нетканых материалов. Поверх гидроизоляции делают дренаж, насыпают землю и высаживают растения. Чем крупнее растения, тем толще должен быть слой грунта.

Кроме возможности обустройства террасы, плоская крыша дает еще одно существенное преимущество: она вообще не уменьшает жилую площадь этажа под ней. Даже сложные мансардные крыши частных домов срезают часть площади скатами.

Скатная кровля

Хотя частные дома с плоской крышей сейчас строят чаще, чем раньше, все равно речь идет о долях процентов. Большинство кровель — скатные, то есть с заметным наклоном конструкции. Они проще и дешевле в монтаже, еще и служат дольше, поскольку влага, попавшая на скаты, быстро стекает со свесов в водосточную систему.

В отличие от воды, снег на скатной крыше с уклоном меньше 60° задерживается. Но не так, как на плоском покрытии, где выпавший снежный покров лежит мертвым грузом всю зиму, если его не чистить регулярно. Поэтому нагрузка на все виды скатных крыш частных домов в несколько раз меньше, чем на плоскую кровлю. Следовательно, и несущая способность фундамента со стенами может быть намного ниже, что заметно снижает стоимость строительства дома.

Кроме того, скатная кровля — это классика. Если дом выполнен в любом из традиционных стилей, то его нужно перекрывать скатной крышей. Плоская кровля на таком здании будет смотреться инородно и попросту некрасиво.

Критерии выбора материала

Виды покрытия стоит рассматривать с нескольких сторон. Подбирая материал для крыши, стоит ответить для себя на следующие вопросы:

насколько крутой уклон ската планируется;
чем дешевле покрыть крышу, стоит ли финансовая составляющая на первом месте;
какого типа кровельный материал лучше впишется в архитектурный облик;
чем лучше накрыть крышу своими руками, насколько сложен процесс монтажа;
можно ли смириться с высокой шумностью крыши.

Основным критерием выбора покрытия крыши является угол уклона

В общем случае покрытие должно удовлетворять требованиям по надежности, долговечности, прочности и гидроизоляции. Эстетическая составляющая и экономическая также важны. Чтобы выбрать покрытие для крыши дома, придется рассмотреть наиболее популярные варианты внимательно.

Полезные рекомендации

Чтобы самостоятельно сделать проект крыши дома, следует придерживаться нескольких рекомендаций от специалистов.

Качество материалов и исполнения самого проекта крыши будет прямым образом влиять на эффективность затрат по обогреву внутри помещения.
Если угол уклона крыши меньше 25%, то возможно применение материалов в рулонах или асбоцемента. Если 12–25%, то допускается монтаж материалов в один слой. Если уклон более 33%, то применяют различные варианты черепицы.
Высота и объем подкрышного помещения зависят от угла наклона крыши и числа смонтированных скатов, при этом высота потолка может быть разноуровневой для достижения большего объема пространства.
Для того чтобы правильно спроектировать крышу, нужно не забыть о системе вентиляции. Ее отсутствие чревато порчей материала, из которого будут сделаны элементы монтируемой кровли.

О том, как построить двухскатную крышу для частного дома, смотрите в этом разъясняющем пошаговом видео.
