Экран для ванны своими руками - несколько доступных вариантов пошагово

Что еще учесть?

При установке защитного раздвижного экрана стоит иметь в виду его степень надежности. Например, усилить пластиковую конструкцию можно за счет правильного выбора места для монтажа, а также незначительной утопленности в сторону ванны. Так капли, стекающие с борта, не смогут попадать за сам экран

При покупке важно учитывать и сложность ухода, поскольку поверхность экрана будет нуждаться в нем регулярно

Важно выбрать экран так, чтобы его можно было чистить, протирать без вреда покрытию. Для крепления дополнительных полок можно пользоваться саморезами, фиксируя их непосредственно к самой конструкции экрана

При покупке изделия из полимера нужно обращать внимание, чтобы пластик был качественным, а его покрытие – стойким

Объясняется это тем, что изделия низкого качества при частых чистках могут постепенно стираться с поверхности. Покупку нужно осуществлять в проверенном магазине, имеющем массу позитивных отзывов реальных покупателей. Желательно приобретать брендовые модели, поскольку известные компании тщательным образом следят за своей репутацией. Как правило, они выпускают изделия высокого класса.

Лучше, чтобы их форма была обтекаемой. Касаемо высоты каждый решает в индивидуальном порядке. Кому-то нравится, когда между полом и нижней планкой больше свободного пространства, другие предпочитают, чтобы оно было минимальным.

Экран под ванну своими руками

Изготовление и установка экрана под ванну своими руками проводится в несколько шагов, все работы можно выполнить в течение выходных, посмотрев на видео процесс монтажа экрана для ванны мастерами. Раздвижной экран из пластика потребует меньше сил и времени при установке, чем другие виды.

Шаг 1.

Измеряя ванну по длине, следует помнить, что верхний направляющий профиль экрана делается из одного элемента длиной 150 см или 170 см, а нижний чаще всего будет составным из трех и более деталей, так как экран удобнее делать с выемкой вглубь ванны. Определяют размеры выступа: обозначают расстояние от стены до левого угла выемки, затем ее длину и расстояние от правого угла до стены.

Разметку местоположения экрана на полу никогда не производят на одном уровне с краем ванны, всегда надо учитывать, что на поверхность еще будет наноситься слой клея и плитки

Также принимают во внимание и толщину самого материала (гипсокартона, ДСП или МДФ). Сделав проекцию края ванны на пол, отступают 3–5 см вглубь и проводят линию от одной стены до другой – на ней будут располагаться элементы нижнего металлического профиля и от нее отсчитывается глубина выступа экрана под ванну. Более точное представление о порядке работ даст просмотр видео

Более точное представление о порядке работ даст просмотр видео.

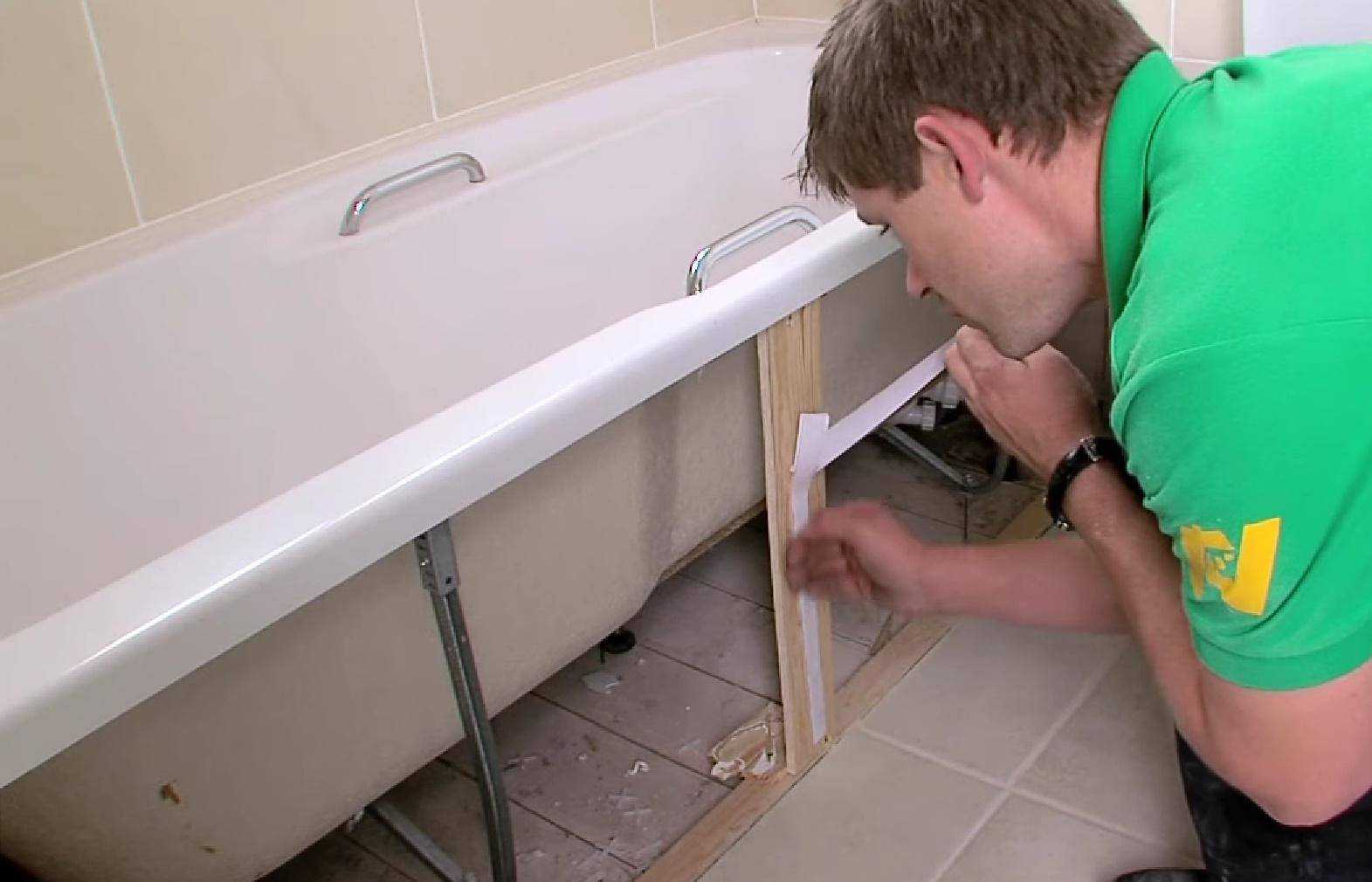

Шаг 2. Монтаж металлического каркаса своими руками. По сделанной разметке устанавливаются предварительно нарезанные в соответствии с размерами элементы металлического профиля – направляющие и ребра жесткости. Если нет просекателя, то между собой их соединяют небольшими саморезами. Варианты крепления металлического профиля следующие:

к стене – забивными дюбелями с саморезами;
к поверхности ванны – жидкими гвоздями или на монтажную пену;
на керамическую плитку на стене и на полу – силиконовым герметиком (так как часто в ванных делают теплые полы и крепление на саморезы невозможно).

Процесс установки каркаса продемонстрирован на видео.

Для экрана под ванну из МДФ вместо металлического каркаса можно установить деревянный, а в одном из его секторов сделать одну или несколько дверей из МДФ для доступа к коммуникациям. Как выглядит такая ванна с экраном с дверками из МДФ видно на фото.

Шаг 3. Обшивка каркаса экрана под ванну. Работы на этом этапе зависят от материала, которым предусмотрено обшить металлический каркас: гипсокартон, ДСП, пластик, МДФ панели или плитка. Иногда толстую керамическую плитку не нашивают на гипсокартон, а крепят прямо на каркас. Представление о том, как сделать экран под ванну из плитки можно получить, посмотрев фото или видео.

Процесс обшивки ванны своими руками гипсокартоном, МДФ панелями или ДСП одинаков и описан выше: листы к каркасу крепятся саморезами при помощи шуруповерта. Экраны из МДФ и ламинированной ДСП плиткой не облицовываются – украшением является их декоративное влагостойкое покрытие. Установка изделий из пластика производится немного по-другому.

Назначение экрана

Инновационные комплексы для купания из акрила комплектуются уже готовыми пластиковыми перегородками, которые точно подходят по размеру конструкции. Их сборка и монтаж обычно не вызывает никаких сложностей, и подробно расписаны в сопроводительной документации. Стальные и чугунные ванны не имеют заводских экранов, их можно сделать своими руками, или оставить переднее пространство открытым.

Устанавливать или не устанавливать щит под ванну – зависит от решения хозяев жилища. Его наличие однозначно усиливает эстетическое восприятие санузла, делая его красивее и аккуратнее

Особенно это важно в тех случаях, когда помещение ванной отделывается в современном стиле, и торчащие канализационные трубы могут серьезно нарушить общую гармонию. Кроме эстетической составляющей, наличие экрана несет также практический эффект

Образующуюся за ним нишу можно использовать для складирования бытовой химии и других предметов, предназначенных для уборки и обслуживания помещения

Для удобства такое заграждение дополнительно оснащается распашными или раздвижными дверцами под ванну

Образующуюся за ним нишу можно использовать для складирования бытовой химии и других предметов, предназначенных для уборки и обслуживания помещения. Для удобства такое заграждение дополнительно оснащается распашными или раздвижными дверцами под ванну.

Если пространство останется открытым, туда будет постоянно попадать вода во время принятия водных процедур. Это становится причиной накопления грязи, размножения грибка, плесени и вредных для здоровья микроорганизмов. Отделка под открытой ванной быстрее приходит в негодность, приобретая непривлекательный вид. Во избежание всех перечисленных неприятностей лучше обзавестись экраном, благо стоимость его невысокая.

Из гипсокартона

В плане формирования экрана, гипсокартон наиболее подходящий материал. Из него можно сделать конструкцию любой формы. Начинается изготовление экрана с установки металлического каркаса. Хотя для каркаса можно использовать и деревянный брусок, но учитывая повышенную влажность этого помещения, лучше использовать металлический профиль.

Сделать это достаточно просто. От края бортика ванны на полу отмечаете линию. Отмерить ее можно уровнем или отвесом. Также эту линию можно отметить по стене, к которой будет примыкать экран ванны. Прочертив линию вдоль всей ванны, отступаете от нее на толщину гипсокартона, клея и плитки. В среднем это расстояние может быть равно 23,5 мм.

После закрепляется UD профиль по отмеченной линии. Предварительно профиль промазывается герметиком. Это полностью исключит проникновение влаги под ванну. Теперь пришло время устанавливать CD профиль с шагом до 600 мм. Там, где планируется изготовление окошка, дополнительно монтируются профили для закрепления дверцы. Когда каркас полностью готов, его следует зашить влагостойким гипсокартоном.

Когда весь гипсокартон прикручен, его следует облицевать. Идеальным для этого вариантом является керамическая плитка.

Ограничения

Допустима ли заделка коммуникаций с ограниченным доступом к ним через люки?

Могут быть скрыты за декоративными перегородками:

Стояки и подводки отопления и водоснабжения, выполненные из современных материалов с необслуживаемыми соединениями. В системах с центральным отоплением и горячим водоснабжением таких материала всего два — гофрированная нержавейка и медная труба на паяных фитингах. На холодной воде, на ГВС в домах и квартирах с бойлерами, а также в автономных системах отопления заделываться могут полипропилен на раструбных паяных соединениях и цельные трубы из металлопластика, сшитого и термомодифицированного полиэтилена.

Все обслуживаемые соединения должны быть открыты или доступны через люк.

Канализационные стояки — при условии, что они собраны из современных пластиковых труб, а все раструбы зафиксированы хомутами. Фиксация раструбов исключит самопроизвольную расстыковку соединений;
Электрическая проводка — при условии достаточного сечения (1 мм2 меди на 8 ампер пикового тока) и прокладки в защитном рукаве. При скрытой прокладке проводки в домах из негорючих материалов можно использовать гофрированный рукав их ПВХ, а в деревянных домах используют металлические трубы и гибкие металлорукава. Доступ необходим только к распаечной коробке, и размеры пластиковых лючков вполне достаточны для этой цели;

Предлагаем ознакомиться Крутая плитка в ванную комнату

Нельзя

Я настоятельно не рекомендую заделывать стояки и подводки отопления и водоснабжения из черной стали. Они нередко дают течи уже через 10 лет эксплуатации. Спрятав стояки за перегородку, вы своими руками создадите себе проблему. Когда представители управляющей организации придут к вам в поисках источника текущей на голову соседям воды, фальшстену придется демонтировать: заменить участок стояка через люк невозможно;
Не стоит заделывать чугунный канализационный стояк. Инструкция связана с тем, что чугунные раструбы часто крошатся под весом просевшей трубы. Для ремонта опять-таки нужен свободный доступ к стояку по всей высоте;

Разрушенный раструб канализации.

Если вы ставите лючки и декоративные решетки на убранные в нишу радиаторы отопления, подберите их размеры таким образом, чтобы они позволяли полностью отключить батарею от подводки и снять ее. Одна из основных проблем секционных радиаторов — межсекционные течи. Они лечатся переборкой батареи с заменой прокладок между секциями;
Не стоит и ставить небольшой пластиковый или металлический люк на сплошной неразборный экран под ванну. Сифон и выпуск обвязки нередко нуждаются в чистке, и их далеко не всегда удается прочистить через решетку выпуска.

Красиво, но вызывающе непрактично.

Как самостоятельно изготовить раздвижной экран?

Лучше всего раздвижной экран делать из пластиковой вагонки или ПВХ панелей, так как данные материалы являются наиболее простыми в работе, а экран, который из них изготавливается, получается очень прочным.

Вам потребуется для монтажа специальный алюминиевый профиль, из которого будут изготавливаться все направляющие для дверок.

Сначала необходимо осуществить монтаж каркаса, на который следует установить направляющие. Длина направляющих должна быть равна расстоянию между стенами или длине ванной.

Дверцы следует закрепить на каркасе, расположив их в первой профильной канавке по бокам экрана. Центральную часть чаще всего делают неподвижной, а располагают ее в средней канавке.

С помощью распорных болтов уже готовый экран необходимо прикрепить к ванне, а на подвижные дверцы нужно установить мебельные ручки.

Скрытая ревизия под ванну

В завершение остается закрепить “секретную” плитку. Для этой цели подходят мебельные магниты. Магниты следует
извлечь из пластиковой обоймы, получаем два отдельных магнита с металлическими накладками. Магниты
приклеиваются на кафель при помощи акрилового герметика или жидких гвоздей (зачастую это и есть акриловый герметик).
На мой взгляд, самым удобным и практичным расположением магнитов является верхняя часть, чтобы фиксировалась
верхняя, горизонтальная грань.

После надежного приклеивания магнитов и высыхания клеящего состава, плитка-люк примеряется на положенное место.
Плоскость люка должна совпадать с плоскостью всего экрана. Для достижения нужного положения, можно отогнуть
горизонтальный профиль на нужные миллиметры.

Для устойчивой фиксации низа, на нижнюю грань наклеивается дверной уплотнитель, его можно окрасить маркером в
нужный цвет расшивки. В описываемом случае остальные швы никак не заделывались, однако можно решить и этот
вопрос. Нужно поискать силиконовый герметик в цвет затирки (не сомневайтесь, существует множество цветов) и заделать
им швы. После высыхания, герметик аккуратно подрезается острым строительным ножом по периметру люка, рез делается
ближе к основной плиточной облицовке.

Так как ревизию предполагается использовать нечасто, то никаких ручек придумывать не нужно. Плитка достаточно
просто извлекается с помощью плоской отвертки или ножа.

Разновидности панелей под ванны

На сегодняшний день экраны под ванну классифицируются на две основные группы:

• сплошные;

раздвижные.

Неподвижные модели экранов для ванны относятся к стационарным конструкциям и после установки не меняют своего положения

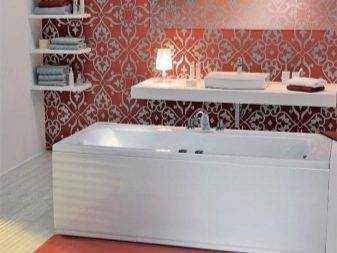

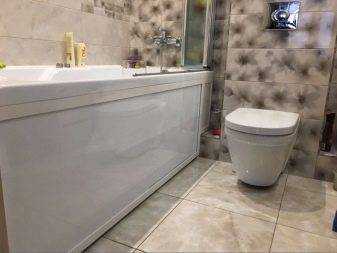

Сплошные модели являются наиболее распространёнными и отличаются простотой. Однако простота конструкции не влияет на её эффективность. Облицовка такого изделия, как правило, производится такими же материалами, как и всё остальное помещение (например, плиткой). Благодаря этому панель органично вписывается в интерьер ванной комнаты.

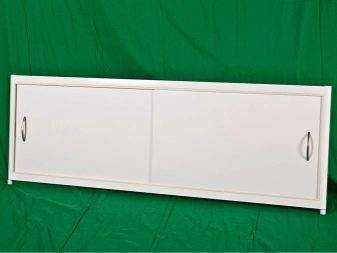

Раздвижные модели, в свою очередь, отличаются большей функциональностью. Конструкция таких экранов позволяет организовать под ванной полки для хранения бытовой химии и других предметов хозяйства. Купить экран для ванны раздвижного типа можно в любом строительном гипермаркете или профильном магазине. А также не составляет никакого труда выбрать и заказать, понравившееся изделие, через интернет.

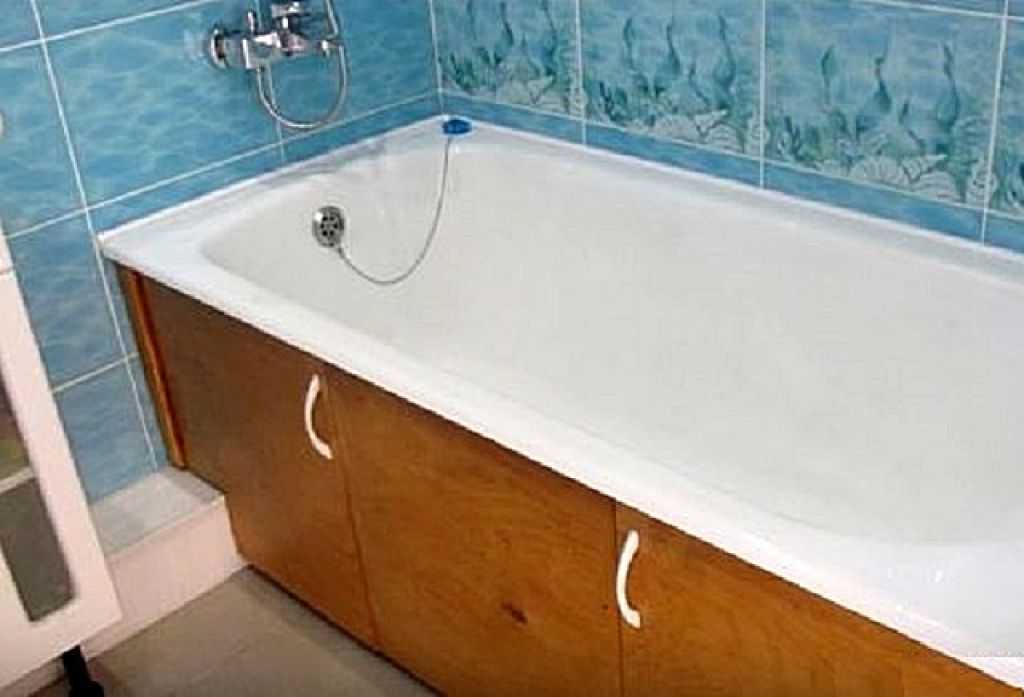

У раздвижных моделей экранов панели могут быть выполнены в форме дверец, которые открываются на петлях

Преимущества и недостатки сплошных моделей

Обустройство сплошного экрана в ванной позволяет достичь гармонии в интерьере комнаты. Облицовка для такого экрана может быть самая разная, но чаще всего используют декоративную плитку или же мозаику. Наиболее эстетично смотрятся изделия, облицованные мозаикой. Рассмотрим достоинства сплошных моделей более подробно:

такая конструкция отличается продолжительным эксплуатационным сроком;
сплошные экраны под ванну из плитки легко поддаются чистке. Для очистки загрязнения достаточно воспользоваться влажной тряпкой или губкой.

Сплошной экран имеет свои преимущества, самое главное — его можно облицевать различными отделочными материалами на свой вкус

Однако такие панели имеют и некоторые недостатки, на которые стоит обратить внимание:

в некоторых случаях, небольших габаритов смотрового окна недостаточно для проведения ремонтных работ под ванной;
отсутствие возможности хранения бытовой химии под ванной;
при наличии такой панели замена чаши сопровождается некоторыми трудностями, так как конструкцию придётся демонтировать.

Недостаток сплошного экрана в том, что он не предусматривает ни доступа к водопроводным трубам, ни возможности хранения различных инструментов и бытовой химии под ванной

Таким образом, сплошной экран является отличным решением для интерьера ванной комнаты, но его использование сопряжено с некоторыми неудобствами.

Конструкция сплошного экрана более надежная и будет служить долгое время

Материалы и инструменты

Перед началом работ по установке заводской панели необходимо купить сам экран и подобрать комплект инструментов (купить, взять в аренду, попросить на время у друзей или соседей).

В комплекте должны быть:

створки — 2-3 шт.;
каркас, состоящий из 2 (лучше 3) вертикальных стоек и 2 горизонтальных;
ножки;
ручки;
винты для крепления ручек (по 2 на ручку);
саморезы для крепления каркаса к чаше.

Из инструментов понадобятся:

шуруповерт со сверлом и битами: шлицевой и крестообразной. Инструмент потребуется для высверливания отверстий под ручки, а также в качестве замены отверткам;
рулетка;
строительный карандаш или маркер;
нивелир;
гаечный ключ, если нет в комплекте;
силиконовый герметик.

Производители

Стоит рассмотреть самых популярных производителей экранов для ванн, у которых есть положительные отзывы.

Производитель «МетаКам» выпускает надежные ширмы с рамами из ПВХ и панелями из ячеистого полипропилена. Вид экрана очень стильный, модели «Метакам Купе» по своей расцветке стилизованы под лед. Конструкция имеет раздвижные дверцы с двумя створками, длина 148 мм, а высота может регулироваться от 55 до 60 см. Есть возможность делать модели на заказ с цветной фотопечатью, при этом сольвентный оттиск впитывается глубоко в структуру пластика, он не выцветает со временем, а экран можно смело мыть, в том числе и чистящими средствами. Присутствуют регулируемые ножки.

Российский производитель Alavann выпускает практичные и очень красивые экраны под ванну из ламинированного МДФ. Модель купе с тремя раздвижными дверцами имеет размеры 1470х520х50 см, высота может увеличиваться до 60 см. Устройство снабжено элегантными хромированными ручками, может устанавливаться непосредственно на пол или на регулируемые ножки с максимальной высотой 10 см. Корпус, рама и двери сделаны из качественного влагостойкого материала, на товар дается годовая гарантия.

Лицевые экраны «Ваннбок», изготовленные из качественных сортов поливинилхлорида, помогут закрыть полностью пространство под ванной с хорошей герметизацией. Модели имеют длину от 150 до 170 см, снабжены раздвижными дверцами с хромированными ручками. Их достоинством является оригинальность дизайна и большое число модных рисунков и узоров на панелях. Изделия могут быть установлены на пол или на съемные ножки, отличаются прочностью и легкостью монтажа.

Производитель мебели для ванной комнаты Vod-ok предлагает шикарные модели экранов, которые могут вписаться даже в элитный дизайн. Есть варианты текстур «Дуб», «Венге», «Белый», изготовленные из высококачественного МДФ. Двери могут иметь 2 или 3 створки, быть распашные или раздвижные. Модели снабжены элегантными встроенными хромированными ручками, есть регулируемые металлические ножки. Представлены варианты различной длины и ширины, есть возможность выбрать подходящую для любого интерьера ванной комнаты. На товар дается гарантия 2 года.

Экраны для ванны Emmy отличаются высокой прочностью и уникальным дизайном, который подойдет для любого интерьера ванной комнаты. Корпуса изготовлены из алюминиевого каркаса, а стенки и раздвижные дверки из цветного ламинированного МДФ. Материалы не подвержены гниению, развитию грибка и плесени, не боятся влаги и пара. Модели от производителя Emmy «Малибу» имеют 3 раздвижные створки с красивыми металлическими ручками. Защитные экраны Emmy «Бланка» имеют две широкие дверцы, существуют разные размеры, на все товары дается гарантия 3 года.

Фирма Europlex выпускает защитные ширмы для ванн из влагостойкого МДФ. Каркас и направляющие для раздвижных дверей изготовлены из прочного алюминия, есть регулируемые металлические ножки и хромированные ручки для створок. Есть возможность выбрать любой понравившийся дизайн и расцветку: белую, бежевую, венге. Ламинированная поверхность корпуса глянцевая и очень легко моется. Высота может регулироваться от 50 до 60 см, представлены различные модели по длине.

Товары «Хаммер» представляют собой оригинальные проекты люков-невидимок. В закрытом виде экран выглядит как целая стена, без каких-либо лишних деталей. Крышка откидывается очень просто, обеспечивая доступ к пространству под ванной. Товары снабжены съемными регулируемыми ножками из хромированной стали, есть различные размеры. Экраны «Хаммер» имеют множество вариантов расцветок, текстур и дизайна, подойдут для любой квартиры.

Панели Triton изготовлены из белого акрила, они будут максимально сочетаться с акриловыми ваннами от одноименного производителя. Есть возможность выбрать нужную длину от 120 до 170 см. Экраны Triton имеют глухую конструкцию, то есть полностью герметизируют пространство под ванной, туда не будет проникать влага и грязь. Все товары выполнены в оригинальной форме с объемным тиснением, глянцевая белая поверхность легко отмывается и защищена от механических повреждений.

Защитные панели для ванны Santek изготовляются разных форм и размеров, есть возможность установить и угловые варианты для данного производителя. Экраны имеют глухую структуру, полностью герметизируют и имеют ярко-белую хорошо моющуюся поверхность. Для изготовления используют высококачественный акрил, изделия очень простые в монтаже. В наличии есть товары длиной от 120 до 170 см, на всю продукцию предоставлена гарантия качества.

Разновидности

В вопросе устройства экрана есть нюанс: под ванной имеются трубопроводы, нуждающиеся иногда в ремонте, потому требуется предусмотреть возможность доступа к ним. Для этого следует задуматься о конструкции перегородки. Рассмотрим несколько вариантов.

Раздвижной экран под плитку

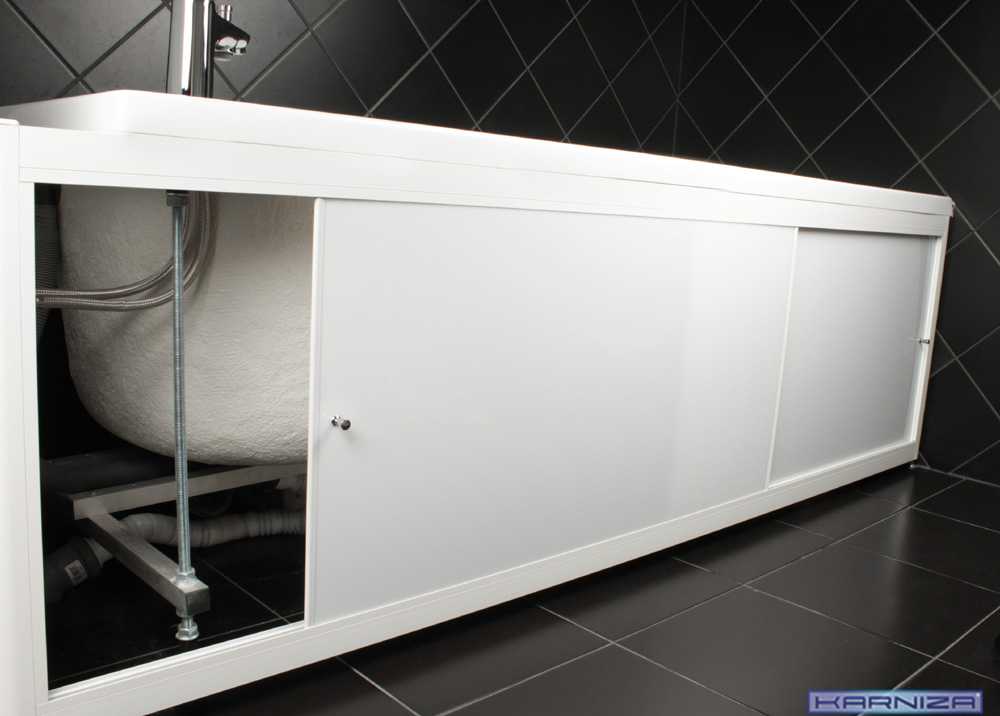

Изделие оснащено дверками, откатывающимися на роликах в сторону.

Но изготовить такой экран с облицовкой из плитки невозможно: материал вместе с жёстким основанием имеет значительную толщину, потому дверцы не поместятся.

Это вариант для пластика и МДФ.

Съемный экран

Изделие представляет собой глухую перегородку, но при необходимости оно легко демонтируется.

Под плитку этот вариант также не подходит, поскольку:

плитка имеет значительный вес;
в ходе демонтажа неизбежны деформации экрана, что приведет к отклеиванию облицовки.

Для такой конструкции требуется легкий материал, потому пластик подходит лучше всего.

С люками

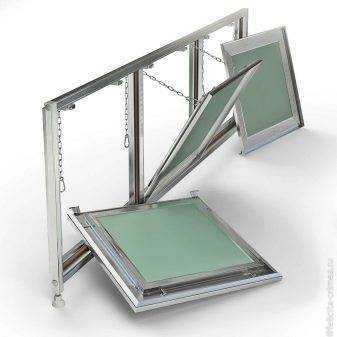

Устройство ревизионного люка в зоне расположения коммуникаций — оптимальное решение для экрана из плитки.

Крышки для люка бывают двух типов:

Самодельные: фрагмент фанеры или гипсокартона, оклеенный плиткой. Такой люк не виден, поверхность экрана является однородной.
Заводского изготовления.

В последнем случае изделие находится на виду, но выглядит оно стильно и аккуратно, потому внешности экрана не портит.

Инструменты

Инструмент, нужный для изготовления и монтажа экранного перекрытия под ванной зависит от материала его изготовления, конструктивных особенностей. Перечень необходимого инструмента для сооружения и установки практически любых экранов:

Перфоратор, универсальный строительный инструмент для разрушения стройматериалов и просверливания отверстий в стеновых перекрытиях, необходимых для крепежа каркаса.
Болгарка требуется для обрезания стального профиля, плитки, пластика, в торговой сети реализуются специальные диски, с помощью которых можно резать дерево.
При работе с гипсокартоном обязательно понадобится шуруповерт, который значительно ускоряет процесс сборки.
Металлический уровень необходим для точного размещения экрана по вертикали и горизонтали.
Шпатели и кельмы, гребенка для укладки плитки, в качестве основы под который берется кирпич, ГКЛ или газосиликатные блоки.
Рулетка, карандаш, малярный нож, молоток, крестообразная отвертка являются бытовыми инструментами при монтаже различных типов экранных ограждений.

А какие типы экранов могут быть?

Как уже говорилось ранее, пространство под ванной чаще всего используется для различной утвари, тряпок, моющих средств и т.п. Но в связи с тем что при входе в ванную комнату это смотрится как некий склад вещей, требуется скрыть это хозяйство за специальным экраном. Выше были рассмотрены различные виды материалов, из которых можно изготовить экран под ванну, а методы сооружения будут описаны ниже.

Для того чтобы самостоятельно собрать экран под ванну из керамической плитки, необходимы металлические профили для сборки каркаса из гипсокартона. Из-за того что из плитки нельзя собрать раздвижной экран, требуется заранее предусмотреть небольшую дверцу для техобслуживания ванны. Здесь необходимо уточнить то, что каркас следует обшить гипсокартоном для последующей облицовки его плиткой

Очень важно плотно стыковать листы гипсокартона, чтобы в последующем легче было класть плитку

Саму плитку нужно класть в последнюю очередь, после того как будет полностью готов каркас. Для кладки желательно использовать плиточный клей, который надежно склеит каркас с плиткой. Оставшиеся межплиточные отверстия необходимо обработать специальной затиркой, которая защитит плитку от плесени.

Экран под ванну из МДФ. Данный материал отлично подойдет для того, чтобы изготовить раздвижной экран, так как он не будет пропускать влагу, а благодаря своей прочности на нем не будет образовываться плесень и грибок.

Для того чтобы обшить готовый каркас листами МДФ, необходимо заранее распилить их под заготовленные размеры. После этого можно прикреплять шурупами МДФ непосредственно к каркасу. Очень удобно из цельного листа МДФ сделать раздвижной экран для ванной, приделав к нему ручку и заранее выпилив в каркасе отверстия для крепления материала. Прикрепив ручку к дверце, получится раздвижной экран.

Экран под ванну из акрила. Акриловые ванны очень разнообразны и необычны из-за своей своеобразной формы. Поэтому изготовить экран для такой ванны сложно самому. Но, зная необходимую последовательность действий, можно легко выполнять экран под ванну даже из акрила.

На подготовленный заранее лист нужно будет по всей длине прикрепить зеркало, также вырезанное заблаговременно по нужным размерам. Скреплять лучше всего особым строительным клеем, который устойчив к влаге. Затем нижнюю часть экрана нужно будет скрепить с петлями каркаса и получить раздвижной экран с зеркальной облицовкой.

Гипсокартонная перегородка. Это наиболее распространенный вариант изготовления, так как в этом случае можно будет облицовывать данную конструкцию практически любым материалом.

Изготовление конструкции такого типа очень просто. Для этого достаточно иметь в наличии шуруповерт, несколько шурупов и заранее заготовленный гипсокартон. Если требуется, чтобы задвижка была раздвижной, необходимо дополнительно установить петли, регулирующие уровень отклонения экрана от вертикального состояния.

После выполнения всех вышеизложенных указаний и этапов действий должен получиться отличный экран под ванну, который будет регулироваться или будет зафиксирован в одном положении (вне зависимости от конструкции). Экран под ванну поможет скрыть все сантехнические и прочие коммуникации, а ванна заиграет новыми красками.
