Специальные амортизаторы для стиральной машины: 2 их вида

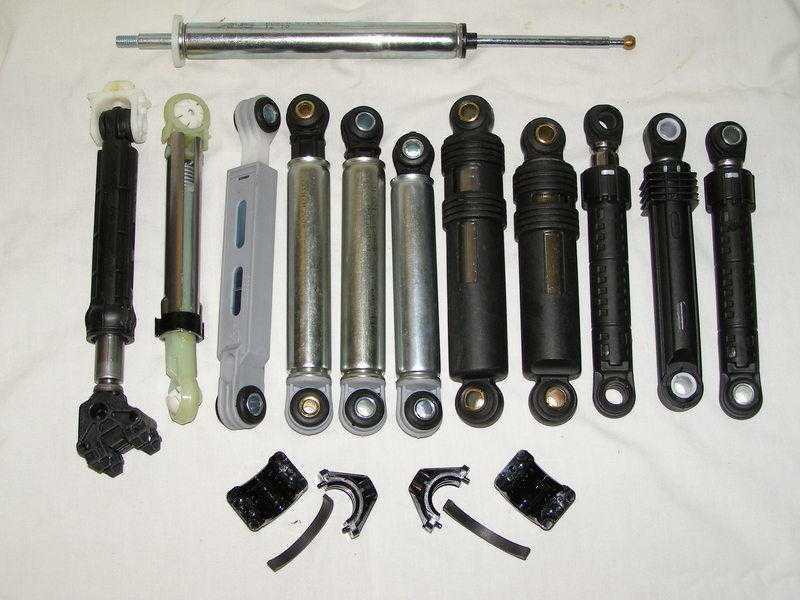

Что из себя представляет амортизатор и демпфер?

Демпферы используются в более современных стиралках. Они отличаются от амортизаторов тем, что состоят всего лишь из пружины. Амортизатор имеет более сложную конструкцию.

Устройство амортизатора:

• Цилиндр.
• Возвратная пружина.
• Поршень со штоками.
• Прокладки.

Этот вид амортизаторов называется пружинно-поршневым, и представляет собой устройство из металла цилиндрической формы, в котором находится втулка. В ней двигается шток во время работы. На верхней его части есть специальная посадка для резиновых вкладышей, с помощью последних он соединен с барабаном.

У основания штока закреплен поршень с прокладкой. Он пропитан специальной смазкой, которая не высыхает в течении длительного времени и повышает силу трения во время движения. Работа амортизатора заключается в следующем:

• При резких скачках происходит линейное движение штока.
• Подталкиваемый штоком поршень движется внутри цилиндра.
• Смазка создает необходимые условия для движения, чтобы он не проскальзывал вхолостую.
• Когда происходит ослабления, шток возвращается в исходное положение.

И снова все повторяется.

Демпферы имеют такую же цилиндрическую конструкцию, только внутри цилиндра находится лишь поршень, а в стенках сделаны отверстия для выхода воздуха. Поршень снабжен прокладкой, которая заменяет смазку в амортизаторах.

Демпферы делятся на два типа:

• Разборные. В них заменяется спрессованный вкладыш.
• Неразборные. Замене подлежит демпфер полностью.

Нагрузка, которую выдерживают оба эти устройства, варьируется от 100 до 150 ньютонов.

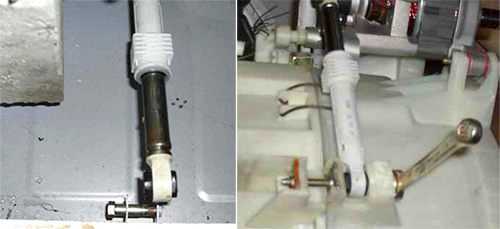

Тестируем амортизирующие элементы

Сразу ставить на стиралку новые амортизаторы не нужно – сначала необходимо убедиться в неисправности старых. На глаз такой «диагноз» не поставить: придется вынуть стойки, осмотреть и протестировать. Находятся демпферы в нижней части автомата под баком и, чтобы до них добраться, потребуется частичная разборка техники. Порядок действий зависит от бренда и марки машины.

Полностью разбирать автомат не нужно. На большинстве моделей, к примеру, на Bosch, следует лишь демонтировать фронтальную панель. Здесь демпферы имеют стандартную конструкцию, снизу цепляются к корпусу снизу одним болтом, а сверху фиксируются на пластиковом баке предусмотренной на стойке защелкой. Демонтаж амортизаторов осуществляется так:

• автомат отключается от электросети и водопровода;
• откручиваются саморезы, фиксирующие переднюю крышку;
• торец убирается в сторону;
• длинным сверлом с диаметром на 13 мм высверливается болт, удерживающий демпфер снизу;
• отщелкивается верхняя защелка;
• стойка вынимается из стиралки.

На других стиралках, среди которых и модели LG, разборка корпуса не требуется. Добраться до системы амортизации можно через днище. Достаточно отключить стиральную машину от коммуникаций и положить на левый бок. После отжимаем пластиковые «пальцы»-крепления с каждого конца стоек. Если фиксатор вынимается сложно, то обильно смазываем его очистителем WD-40 – крепеж должен поддаться.

Зависит от марки стиралки и тип крепления. На Samsung, Miele и AEG демпферы соединяются с корпусом и баком болтами на м8 и м10, для откручивания которых потребуются накидные ключи или торцевые головки на 12 и 13 соответственно. На автоматах бренда Whirlpool амортизаторы фиксируются специальными защелками, легко ослабляющимися без инструментов.

Демонтаж и диагностику амортизаторов необходимо выполнять максимально аккуратно

Отжимать и откручивать крепежи следует осторожно, без сильного нажима и использования «тяжелых» инструментов

Важно следить за целостностью самих стоек, пластикового бака и других соседних элементов

Снятые стойки тестируются на исправность следующим образом:

• нажать на шток;
• вытянуть шток из корпуса;
• оценить оказываемое стойкой напряжение.

Если шток входит легко или вовсе «вылетает» из корпуса, значит, амортизатор неисправен и больше не способен погашать исходящие вибрации

На некоторых стойках также важно оценить количество уплотнительной смазки в поршне: отсутствие жидкости скажет об износе демпферов. Сигнализирует о непригодности деталей и следы ржавчины

Ремонт амортизатора стиральной машины

Замена амортизаторов в стиралке может проводиться даже дилетантом, при этом человек не нанесет вреда машине.

Проверка на исправность

Для ремонта амортизатора стиральной машины своими руками необходимо проверить, какая часть пришла в негодность.

Надо предоставить доступ к демпферной части механизма. Стиральную машину рекомендуется положить на бок. Далее действуйте по инструкции:

• Открутить два болта на задней стороне машинки, которые фиксируют верхнюю крышку, и снять ее.
• Вытащить лоток для стирального порошка.
• Освободить сливной фильтр от панели, закрывающей его.
• Убрать панель управления. Для этого надо будет открутить дополнительные болты и разъединить провода.
• После получения доступа к манжете фасада устройства снимите закрепляющий хомут, а затем саму манжету. Затолкайте ее внутрь машинки.
• Теперь рекомендуется отсоединить фасад.

Чтобы понять, стоит менять ли демпфер, рекомендуется сжать его. Если он сжимается и разжимается очень легко и свободно, то устройство необходимо заменить. Если же конструкция сжимается с трудом, то амортизатор еще будет работать.

Есть и другие причины выхода из строя устройства.

1. Истерся вкладыш или прокладка. Тогда замените резиновую часть устройства.
2. Механические деформации из-за неправильной транспортировки. Здесь понадобится замена.
3. Износились болты и амортизатор просто болтается на них. Потребуется заменить болты.

Смена детали при неисправности

Чтобы отремонтировать амортизатор своими руками, рекомендуется вытащить вставку. Посмотрите, как двигается шток без вставки. Если он двигается легко, то истерлась прокладка. Ее-то и нужно заменить.

• От ремня толщиной в три миллиметра отрежьте кусок по диаметру устройства.
• Установите его вместо прокладки.
• Смажьте, чтобы трение улучшилось, перед установкой штока. Рекомендуется применять обычное смазочное масло.
• Вставьте шток обратно.

Когда амортизатор имеет механические повреждения от износа или брака, то лучше заменить его на новый. Прочтите и запомните марку и модель демпфера и скажите их продавцу. Не покупайте детали наугад, они могут не подойти к машинке.

Лучше всего отправляться в магазин со старым амортизатором. Этот способ более надежный. Продавец увидит деталь и сам подберет нужную взамен.

Важно! Цены на амортизаторы невысокие, поэтому дешевле выйдет самостоятельно заменить деталь.

Разновидности и устройство пружины бака стиральной машины (СМ)

В более ранних моделях стиралок использовались и до сих пор стоят амортизаторы. Детали располагаются под баком, для того чтобы гасить колебания и вибрации во время работы. Их конструкция состоит из таких деталей:

• цилиндр;
• поршень;
• пружина;
• прокладки, крепежи, втулки.

Как работает устройство? Во время вибраций поршень внутри корпуса начинает двигаться, возвратные движения обеспечивает расположенная снизу пружина амортизатора. Вокруг поршня находится прокладка, пропитанная специальным не сохнущим составом. Благодаря этому снижается сила трения и деталь дольше служит.

Эти детали подлежат полной замене при износе. Сменных частей для них вы не найдете в магазинах.

Пружинный демпфер повсеместно устанавливается в последних моделях СМА. Он не слишком отличается от амортизатора, но улучшенная конструкция обеспечивает стабильную работу. Все потому, что возвратная пружина находится не внутри, а снаружи корпуса. Поэтому составляющие детали могут заменяться.

Демпферы с вкладышами. Специальные вкладыши выступают в роли пружины амортизаторов (демпферов). Они запрессованы вокруг поршня кронштейнами-усиками П-образной формы.

Перед тем, как проводить замену элементов, проверьте состояние вкладышей и их креплений.

Почему происходит поломка?

Заслонки стиральных машин могут выйти из строя из-за длительной или неправильной эксплуатации.

Наиболее распространенными причинами являются.

• Регулярная перегрузка барабана.
• Установка отжима при стирке обуви (особенно на высоких оборотах).
• Сама стиральная машина установлена неправильно.
• Интенсивное использование в течение длительного времени.

Если во время работы возникают необычные шумы или вибрации громче, чем обычно, это может быть сигналом того, что демпфер изношен.

Однако сам по себе шум или грохот во время стирки не дает однозначного заключения о том, что амортизатор сломался. Подобные «симптомы» могут наблюдаться и при других видах разрушения (например, разрушение подшипника).

Чтобы убедиться, что причиной ненормальной работы стиральной машины является изношенный амортизатор, машину следует частично разобрать. Такие работы следует выполнять только после отключения машины от сети электропитания.

Стиральная машина состоит из двух таких частей. Они расположены в нижней части барабана, в углу. Их назначение — гасить вибрации и предотвращать соприкосновение бака с другими деталями во время вращения.

Амортизатор принимает на себя нагрузку компонентов, расположенных рядом с барабаном. В результате физический износ происходит естественным образом.

Назначение

Амортизация – это французское слово, которое означает «гашение». Из этого становится ясно, что амортизаторы направлены на гашение вибрационных потоков, которые возникают во время стирки либо отжима. Именно за счет такой детали подвижная часть барабана располагается в корпусной части автомата, на пружинах.

Призвание амортизатора направлено на поглощение ударов и толчков, которые поступают со стороны бака стиральной машинки. Особенно данная деталь важна, когда скорость вращения барабана составляет 800-1000 оборотов в минуту.

Обратные действия осуществляются за счет возвратной пружины. Когда шток в цилиндре начинает двигаться, возникает трение. Оно и нормализует вибрационные потоки.

Диагностика неисправностей

Амортизаторы предотвращают скольжение устройства по полу во время стирки и отжима. Они уменьшают вибрацию, идущую от барабана, без них она прыгала бы во время стирки, а крутящийся на высоких оборотах барабан повредил бы конструкцию.

После долгих лет службы амортизаторы утрачивают прочность, поэтому рекомендуется периодически проводить диагностику, иначе стиралка может сломаться в самый неподходящий момент.

Диагностика при вертикальной загрузке

При повреждениях амортизаторов или демпферов слышен специфический шум — стук во время стирки, доносящийся изнутри. Возможны перекосы корпуса или сильная вибрация.

Диагностика при вертикальной загрузке производится следующим образом.

• Нажмите рукой на верх бака. Если почувствуете, что нет сопротивления, а после того, как уберете руку, он продолжает раскачиваться, то наступило время ремонта.
• Посмотрите, как вращается барабан. Если туго или со скрипом – значит, детали совсем не смазаны.
• Разберите машинку, снимите крышку сзади. Надавите на бак снова и с силой опустите его вниз, затем резко отпустите. Если бак подпрыгнул и больше не двигается, то амортизаторы в норме.

Эти простые способы диагностики помогут определить, нужен ли ремонт демпферов у стиральной машины.

Диагностика при фронтальной загрузке

Диагностика стиралки при фронтальной загрузке происходит другим способом.

• Нажмите с силой на бак вверху и посмотрите на манжету уплотнителя люка. Если на ней образуются складки, то нужен ремонт.
• Обязательно отметьте, на сколько понижается бак во время нажатия.

В норме, во время нажатия не должны появляться складки на уплотнителе и бак не должен провисать при его загрузке.

При обнаружении всех этих недочетов следует произвести ремонт устройства.

Надежный амортизатор для стиральной машины Samsung

У стиральной машины Samsung амортизаторы предназначены для гашения раскачивания, которое появляется, когда барабан начинает вращаться с очень большой скоростью. Перегружая машинку или неравномерно загружая ее бельем – все это способствует износу амортизаторов.

При поломке амортизатора в стиральной машине очень важно обратиться в специализированный магазин, где можно приобрести правильно подобранные, качественные детали

Если ваши амортизаторы вышли из строя, тогда их проще заменить на новые. А чтобы сделать это правильно, нужно обратиться в специальный магазин, где вам помогут и подберут нужную модель. Если же подобрали неправильный амортизатор, тогда может возникнуть ряд других проблем.

При неправильно подобранном амортизаторе может возникнуть:

• Провисание;
• Растяжение ремней;
• Чрезмерное трение;
• Нагрузка на двигатель.

Вообще амортизаторы в машинках Samsung очень надежны и качественные. С ними машинка может проработать долгое время, при этом они остаются невредимыми. Амортизаторы для любых моделей машинок Самсунг можно приобрести в ближайшем специализированном магазине или же заказать в интернете.

Диагностика состояния амортизаторов

Естественно, что амортизаторы постепенно изнашиваются: появляются люфты, шток проскальзывает, а барабан начинает биться о корпус машины, что сопровождается неприятным звуком и сильным покачиванием оборудования.

К счастью, заменить амортизаторы на стиральной машине достаточно просто, но сначала следует проверить их техническое состояние. Для этого потребуется провести неполную разборку стиральной машины, чтобы снять с неё амортизаторы.

Из инструментов для частичной разборки современной стиральной машины вам не потребуется ничего, кроме пары отвёрток и плоскогубцев

Причём совсем неважно, кто производитель этой машины – компания «Самсунг», «Бош», «Индезит» или кто-нибудь другой. Порядок действий при разборке будет примерно одинаковым для всех марок.

Последовательность действий:

Перед началом работы, обязательно отключите машинку от сети переменного тока, а также перекройте подачу воды при помощи крана. Осмотрите технику. Если у неё сзади есть специальный люк для доступа к внутреннему пространству, то разборку следует начать с него.

Если пространства заднего люка недостаточно для того, чтобы отсоединить или проверить работу демпферов, придётся целиком снимать переднюю панель. Для этого сначала откройте загрузочный люк для белья, а затем снимите хомут манжеты, оттянув на себя отвёрткой пружину, сжимающую его внизу.

Отогните края манжеты и снимите её. Не забудьте отсоединить колодку проводов замка блокировки люка, находящегося справа по центру за манжетой.

Откройте крышечку мусорного фильтра внизу, отсоедините сливной шланг, открутите винт крепления кожуха и уберите кожух. Под ним обнаружится нижний винт крепления передней панели, который тоже нужно открутить.

На задней стенке машинки вверху открутите два винта, удерживающие крышку стиральной машины, потяните её на себя и снимите, при этом немного приподняв вверх. Об особенностях снятия верхней крышки на стиральных машинках Индезит читайте здесь.

Извлеките лоток для стирального порошка из гнезда передней панели и открутите винты, скрывающиеся под ним. Затем открутите все винты сзади контрольной панели.

Осторожно приподнимите контрольную панель вверх, освободите её от защёлок и положите прямо на стиральную машину сверху, не отсоединяя проводов

Теперь вы получили доступ к верхним винтам крепления передней панели. Отвинтите их, сдвиньте панель вверх, а затем снимите её.

Извлеките пластиковые пальцы крепления вверху и внизу амортизаторов с помощью плоскогубцев. Снимите амортизаторы с опор.

Осмотрите амортизаторы внимательно со всех сторон. Они должны быть прямыми и не иметь повреждений.

Замена амортизаторов в стиральной машине на новые и её сборка производится точно также в обратном порядке.

Профилактика

Чтобы машина служила долгие годы и не нуждалась в замене амортизаторов нужно придерживаться следующих несложных правил:

Но следует помнить, что при малейшем сомнении в проделываемой работе, лучше вызвать специалиста в этой области. Потому что такой ремонт может закончиться не только неблагоприятно, но и привести к еще большим поломкам и немалым денежным тратам.

место для установки стиральной машины должно быть ровным, без наклонов и с жесткой поверхностью; рекомендуется ознакомиться с техническими характеристиками техники и не перегружать ее вещами; важно проверять карманы на наличие мелочей, а также осматривать одежду на предмет наличия опасных декоративных элементов; нельзя игнорировать тревожные сигналы (стук, гул, усиленная вибрация), которые подает машинка и всегда вовремя проводить ремонт деталей и устранять прочие неисправности

Причины поломок

Неисправность стирального устройства можно определить по многим признакам.

Нередко барабан может издавать звуки от ударов о корпус или о люк.

Чрезмерные прыжки и вибрации стиральной машинки также свидетельствуют о неполадках. Еще один признак — часто слетающий приводной ремень. Также нередко барабан трется о манжету на загрузочном люке. При этом работа агрегата может вестись нормально, и будут слышны только различные шумы или скрипы.

Следует насторожиться, если под стиральным устройством видны следы масла. Течь или следы от ржавчины на баке также говорят о проблемах

Важно вовремя обратить внимание на сильное болтание барабана, его перекос, подклинивание, затруднение в прокручивании, металлический скрежет. Зажеванное белье, постоянно выбивающиеся пробки, дым из агрегата также должны насторожить

Все вышеперечисленные симптомы говорят о том, что произошла значительная поломка

Причем даже если все режимы выполняются в полном объеме, пользоваться агрегатом не стоит. Это может вызвать серьезные неисправности, которые не получится исправить

Все вышеперечисленные симптомы говорят о том, что произошла значительная поломка. Причем даже если все режимы выполняются в полном объеме, пользоваться агрегатом не стоит. Это может вызвать серьезные неисправности, которые не получится исправить.

Зачастую барабан перестает нормально работать из-за неисправных подшипников. В первую очередь это видно по протечке днища, сильном гуле и чрезмерной вибрации. При этом надо менять не только подшипники, но еще и сальники. Данной поломке предшествует вода, попадающая на подшипник и вызывающая коррозию. В итоге срок службы детали существенно сокращается.

Когда слышны значительные удары барабана при стирке или отжиме, то надо искать причину в изношенных амортизаторах. Проверить это можно на открытой машине. Для этого следует потянуть барабан на себя, а затем его отпустить. При его раскачивании, если он не сразу встал на место, следует немедленно приступать к ремонту.

Порой в бак могут попадать посторонние предметы, включая носки, гайки, монеты. Из-за этого баку сложно раскручиваться, и он издает неприятные звуки. Иногда непосредственно в самом баке встречаются частицы разрушенных подшипников или амортизирующих элементов. При этом ощущается, что барабан разболтался, шатается, и можно услышать громкое скрежетание.

Снимаем и тестируем деталь

Не стоит торопиться и сразу заказывать замену старых амортизаторов новыми. Для начала нужно убедиться в том, что старые действительно не работают. Определить это навскидку не получится, придется частично демонтировать стиралку, но это вовсе не так сложно. Демпферы расположены снизу стиралки, под баком.

Соответственно, самый удобный способ добраться до амортизаторов – через днище. Отключите стиралку от всех сетей и положите на бок. Демпферы закреплены специальными пластиковыми пальцами на концах стоек, их нужно убрать с помощью плоскогубцев. Если пальцы не поддаются, обильно смажьте их чем-нибудь, к примеру WD-40, тогда все должно легко убираться.

Осуществляя проверку амортизаторов на работоспособность, не забывайте об осторожности. Все движения должны быть плавными, не нажимайте сильно на крепления и не используйте тяжелые инструменты (например, молоток)

Следите также, чтобы во время осмотра не пострадали сами стойки, а также близлежащие элементы – пластиковый бак и другие.

Когда стойки у вас в руках, тестирование проводится следующим образом:

Если шток скользит чрезмерно легко, а то и вовсе вылетает из корпуса, значит, с демпфером непорядок. Он потерял свою способность гасить вибрацию

Что касается стоек, нужно обратить внимание на поршень и оценить количество амортизационной смазки. Если жидкости нет, это говорит об износе системы, следы ржавчины тоже являются признаком неполадки

Делаем ремонт своими руками амортизатора стиральной машины

Каждая модель стиральной машинки различается своей степенью фиксации, а это означает, что в отдельных случаях при замене амортизатора могут возникнуть некоторые сложности. В одних моделях амортизаторы могут крепиться вертикально, а других – горизонтально. А в некоторых моделях, они даже могут быть закреплены специальными штоками. Тогда потребуется разобрать все устройство и только потом сделать замену амортизатора.

Для долговечной работы стиральной машины при поломке амортизаторов надежнее будет заменить их на оригинальные фирменные детали

Если амортизатор нельзя восстановить, то тогда его проще будет просто поменять на новый. Некоторые пытаются смазать амортизаторы, однако делать этого не надо, потому, что смазка нужна только для сальников. Их смазывают для того, чтобы резиновая манжетка не пересыхала. Замена амортизаторов разных марок стиральных машин происходит по-разному, это зависит от особенностей самого устройства.

Некоторые особенности при замене амортизаторов:

• В машинке фирмы Bosch менять эту деталь нужно очень аккуратно и внимательно;
• Машинка LG требует к себе особого внимания, так как амортизаторы этой фирмы очень часто выходят из строя;
•  Фирма Самсунг может похвастаться своими амортизаторами, у этих машин они очень надежные;
• Если амортизатор неисправен в машинках фирмы Аристон, то это можно узнать по очень сильному шуму.

Все стиральные машинки очень разные и поэтому прежде чем приступать к их ремонту сначала, нужно тщательно изучить все их особенности и характеристики. Если вы сомневаетесь в своих силах, тогда нужно воспользоваться помощью мастера, сколько бы его услуги не стоили.

Конструктивные особенности демпферов

Демпферы в устройстве стиральных машин применяются также в сочетании с подвесными пружинами, однако в их строении условно не слишком прочных элементов нет. По сути это тоже стальной цилиндр, правда по полости его перемещается не шток с поршнем, а просто поршень с отверстиями в стенках для вывода излишков воздуха.

Поршень демпфера точно так же снабжен прокладкой фрикционного типа. Она выполнена из пористого полимера и пропитана невысыхающим смазывающим веществом, создающим дополнительное трение. Прокладок в демпфере может быть две или даже более, все зависит от особенностей устройства.

И металлический цилиндр, и передвигающийся по его полости демпфер по внешним краям снабжены резиновыми втулками, с помощью которых амортизирующие приспособления соединяются с днищем машинки и с баком.

Демпферы выпускают в двух вариантах:

• Разборные. Для ремонта этой разновидности чаще всего достаточно просто заменить прессованную прокладку.
• Неразборные. Края у них завальцованы. Ремонт этого вида заключается в замене приспособления.

Значения максимально допустимого усилия, возможного для конкретного амортизирующего устройства, указывается на корпусах демпферов или амортизаторов. Обычно нагрузка варьирует в диапазоне 50 – 150 ньютонов. При работе в гарантированном производителем режиме стиралки редко превышают эти пределы.

Выводы и полезное видео по теме

Ролик с подробной инструкцией по замене амортизаторов:

Видео-демонстрация ремонта демпферов стирального агрегата:

Руководство по восстановлению амортизирующих устройств:

Без излишнего самообмана согласимся, что для неопытного домашнего мастера вышеописанные ремонтные операции могут стать некой проблемой. Поначалу сама процедура будет пугать неизвестностью, но все это напряжение будет угнетать исполнителя лишь в первый раз. Выполненный собственноручно ремонт обязательно станет полезным опытом, на основе которого впоследствии все действия будут производиться проще и быстрее.
