Замена тэна в стиральной машине: пошаговая инструкция, советы

Прошивка контроллера

Если после ремонта проблемы остались, то дело может быть в программной части. Поэтому стоит попробовать обновить прошивку контроллера.

Для прошивки контроллера понадобится адаптер – программатор, предоставляющий доступ ПО к модулю посредством ПК. Профессиональные решения довольно часто встречаются в специализированных магазинах и стоят в районе 2-4 тысяч рублей. Можно приобрести и более простую версию программатора рублей за 500, но тогда нужно учитывать марку оборудования. К примеру, для стиральных машин брендов «Электролюкс», «Индезит», «Аристон» и Whirlpool используют адаптер «Аркадия» (USBDM MemoryDump).

Программатор USBDM

Дополнительно понадобятся драйвера и фирменный софт. И то, и другое можно найти на официальных ресурсах производителей техники в разделе «Программное обеспечение». Разберём процедуру установки ПО на примере адаптера «Аркадия».

Прошивка через USBDM MemoryDump:

• подключаем адаптер к контроллеру и к компьютеру;
• инсталлируем драйвер программатора;
• заходим в панель управления ОС и находим «Диспетчер устройств»;
• кликаем на строчке USBDM;
• переходим в раздел Target и выбираем DetectChip;
• система должна определить модуль, если он работает и корректно подключен;
• кликаем на LoadHexFiles и определяемся с прошивкой;
• нажимаем ProgramFlash и ждём окончания процедуры.

Ремонт машины Электролюкс своими руками

Рассмотрев неисправности стиральных машин Электролюкс, разберем и их устранение.

Проблемы с включением

Для того чтобы решить проблемы выбивания пробок и отсутствия подключения, нужно провести ремонт своими руками. Если вы решили проверить контакты кнопки пуска, выполните следующее:

1. Отключите стиралку Электролюкс от сети.
2. Снимите верхнюю панель, открутив винты крепления сзади.
3. Достаньте лоток-дозатор, нажав на фиксатор посередине. Заодно проверьте лоток на засор и промойте под краном.
4. За лотком располагаются фиксирующие винты, которые нужно открутить.
5. Отстегните защелки и снимите панель управления.
6. К контактам кнопки подключите щупы мультиметра. Померяйте сопротивление.
7. При испорченных контактах их придется спаять, а затем установить панель на место.

Также проверьте сетевой фильтр. Дополнительно снимите заднюю панель, открутив фиксирующие болты. Осмотрите провода и сам фильтр на повреждения. Возможно, какие-то контакты перегорели.

Если очевидных поломок нет, отсоедините контакты фильтра и протестируйте их мультиметром.

Как заменить неисправный фильтр, смотрите на видео:

Неполадки при заборе и сливе воды

Причиной проблемы наполнения бака в стиральной машине Электролюкс может стать засор в заливном шланге или фильтре. Как самостоятельно очистить систему:

1. Отсоедините СМА от сети.
2. Перекройте подачу воды.
3. К задней панели стиралки подключен шланг.
4. Открутите его гайку, предварительно подставив емкость для воды, которая может вылиться из шланга.
5. Затем отсоедините другой конец шланга, подключенный к крану.
6. Осмотрите его на засор, промойте под напором воды.
7. В месте соединения шланга с машиной расположен фильтр. Он представляет собой мелкую сетку.
8. Достаньте фильтр и также прочистите от засора.

Устройство стиральной машины Электрлюкс таково, что для нормального слива воды предусмотрен сливной патрубок. Если возникают проблемы со сливом, нужно осмотреть и прочистить патрубок. Небольшой ремонт своими руками, а точнее прочистка:

• Отключите машину от сети и коммуникаций.
• Положите ее на бок, чтобы через низ добраться до патрубка.
• Отожмите хомут патрубка от бака до насоса.
• Открутите болт, удерживающий хомут патрубка на баке. Отсоедините его.
• Открутите камеру отбора давления.
• Теперь отсоедините последний хомут и выньте патрубок.

Проверьте его на засор. Очистите при необходимости.

Также нужно проверить сливной насос, поломка которого может привести к проблеме со сливом и с отжимом. Подробнее смотрите на видео:

https://youtube.com/watch?v=rMv4j22QYDY

Не вращается барабан

Ремонт стиральной машины Электролюкс с вертикальной или фронтальной загрузкой, возможен своими руками. Для этого нужно проверить приводной ремень двигателя.

Он мог ослабнуть и соскользнуть — тогда придется вернуть его на место, а мог износиться — тогда необходима замена. Этот несложный ремонт можно произвести своими руками:

1. После того, как вы отключили СМА и сняли заднюю панель, вы увидите на месте ремень или нет.
2. Для установки ремня наденьте его на шкив двигателя.
3. Затем распределите по шкиву барабана.
4. Аккуратно прокручивайте шкив, распределяя ремень.
5. Установите на место крышку и закрепите болты.

Причиной данной неисправности может стать и сам двигатель. Как проверить его работоспособность, смотрите на видео:

https://youtube.com/watch?v=4NtsN68ABLI

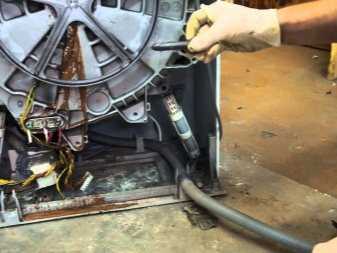

Поломка нагревателя

Если стиральная машинка Электролюкс не греет воду или не приступает к полосканию, вероятно, сломался ТЭН. Как произвести замену:

1. Отключите машину от сети и снимите заднюю крышку.
2. Снизу вы увидите выходы ТЭНа.
3. Отсоедините все провода.
4. Открутите центральную гайку.
5. Продавите болт внутрь и, аккуратно поддевая нагреватель отверткой, достаньте его.
6. Установка нового элемента проходит в обратном порядке.

О том, как проверить ТЭН на исправность, подробно рассказано на видео:

Неисправность дверцы люка в стиралке

Мы уже писали выше, почему дверца может не закрываться.

Сразу проверьте плотность закрытия, прижав люк рукой. Затем осмотрите ручку и механический замок на исправность.

Также могло выйти из строя УБЛ, электронный замок. На видео показано, как заменить УБЛ своими руками:

https://youtube.com/watch?v=ZbuoqMj3YZM

Шумная работа машинки Электролюкс

При работе машина стала сильно шуметь и грохотать. Это признак того, что выходят из строя подшипники. Сменить их не каждому под силу, потому как нужно разобрать стиральную машину Электролюкс полностью.

Видео вам в помощь:

Теперь вы знаете, как можно самостоятельно провести ремонт стиральной машины. Остается пожелать вам удачи!

Источник

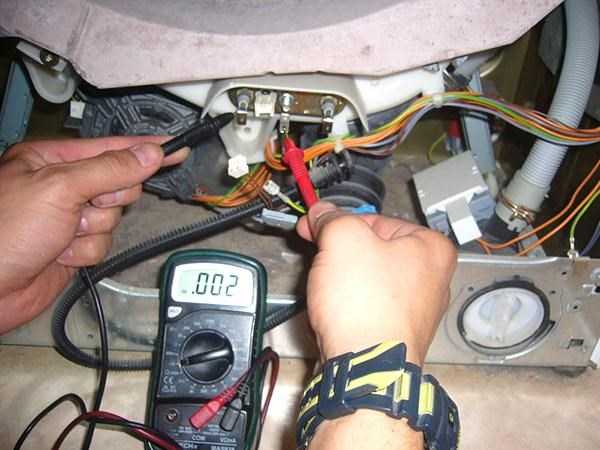

Проверка ТЭНа стиральной машинки мультиметром

Есть три метода электрической проверки ТЭНа:

• Прозвонка;
• Проверка изоляции корпуса;
• Проверка рабочего тока.

Как прозвонить тэн стиральной машины

Прежде всего, отключаем СМ от сети, для полной уверенности вынув электрическую вилку питания из розетки. Даже не снимая нагреватель с машинки, но отключив хотя бы одну клемму, чтобы исключить обходной контур. Прикладываем щупы мультиметра, выставленного на шкалу сопротивления. Какие либо цифры уже говорят об исправности цепи. Но мы можем даже выяснить соответствует ли фактическое сопротивление тэна стиральной машины стандартному. На помощь приходит курс физики (электричество) за 6 класс. Сопротивление вычисляется как квадрат напряжения, делённый на мощность. В случае если мощность ТЭНа 2000 Вт, получаем сопротивление равное 24 Ом.

Целостность цепи можно также проверить простым устройством —прозвонкой, лампочкой с источником питания.

Изоляция проверяется прикладыванием одного щупа прибора к клемме, другого к корпусу. Шкала мультиметра при этом установлена на значение не менее 100 МОм. Отсутствие каких либо показаний говорит об исправности изоляции. Но тут есть небольшой ньюанс: проверку нужно производить при нагретом ТЭНе. Если он установлен в баке, то нужно наполнить бак водой и включить на 10-15 секунд. Если нагревательный элемент снят, то нужно включить его в сеть на 5-10 секунд. После чего провести замер. Какие-либо показания, отличные от бесконечности говорят об ослаблении изоляции и, как следствие, существовании токов утечки при работе нагревателя. Это чревато пробоем на корпус, коротким замыканием или даже поражением пользователя электрическим током. Эксплуатация машинки в этом случае недопустима. Необходимо провести замену ТЭНа.

Для проверки рабочего тока прибор устанавливается на шкалу амперметра, не менее 20 Ампер. Прибор включается последовательно с элементом и в сеть. Номинальный ток вычисляется опять же по закону Ома. В нашем случае он будет равняться 9 Ампер. Большее его значение будет говорить об утечке.

Отстутствие цепи при прозвонке однозначно говорит о поломке. Если цепь исправна, проверяем сопротивление изоляции. И в конце концов — силу тока в номинальном режиме. Если на каом то этапе обнаружена неисправность, необходимо купить новый ТЭН стиральной машины и заменить самостоятельно или пригласить мастера по ремонту бытовой техники.

Когда лучше вызвать мастера

Ремонт бытовой техники – задача не из простых. Заниматься им, не имея никакого опыта, знаний и навыков не стоит. Иногда это может быть не просто бесполезным занятием, но и опасным.

Неправильный ремонт может привести к более серьёзным неисправностям и даже к тому, что машинка станет не подлежать восстановлению.

Что касается ремонта стиралок Электролюкс, то самостоятельно можно ремонтировать только элементарные неисправности. Например, прочистить сливной шланг, проверить фильтр, поменять замок на дверце. Более серьёзные поломки лучше доверить профессионалам.

В частности, не стоит самостоятельно заниматься ремонтом двигателя. Если машина не крутит барабан, то скорее всего причина именно в нем.

Двигатель мог износиться полностью или в нем неисправны конкретные детали: электрощетки, приводной ремень.

Часто двигатель просто сгорает. Виновато в этом может быть короткое замыкание в сети. Так или иначе, вскрывать, диагностировать и ремонтировать двигатель самостоятельно не стоит. Эту работу нужно доверить профессионалу.

Без специального оборудования ряд элементов стиральной машины просто невозможно проверить. Если машинка перестала нагревать воду, то ее тоже следует показать мастеру. Причина заключается в поломке ТЭНа, термостата, стабилизатора напряжения. Проверить, греет ли агрегат просто – нужно подождать двадцать минут с начала стирки и приложить руку к люку. Если стекло теплое, то техника исправна. Ремонт термостата, ТЭНа не затратный и займет мало времени.

Опытный мастер справится с работой буквально за полчаса.

Также вызов мастера необходим, если при включении стиралки выбивает автоматическую коробку. Это значит проблема находится в электросети. В этом случае самостоятельное вмешательство запрещено, ведь оно может быть опасно не только для техники, но и самого человека. Только электрик сможет безопасно найти проблему и быстро ее исправить.

Вопрос диагностики будет в каждом случае индивидуален и зависеть от правил эксплуатации стиральной машины.

Рассчитываем сопротивление ТЭНа

Чтобы проверить ТЭН на работоспособность нужно знать, как его прозванивать и на какие данные нам ориентироваться. Поэтому, перед тем как начать проверять водонагреватель, нам нужно сначала рассчитать его нормальное сопротивление.

Для расчета сопротивления нам понадобятся следующие данные:

• U – напряжение, подаваемое на нагреватель. У нас оно равно напряжению бытовой сети, т. е. 220 В.
• P – мощность самого ТЭНа. Для определения этого параметра загляните в инструкцию от стиральной машины и найдите там мощность прибора. Либо вы можете найти в интернете свою стиральную машинку по модели и узнать мощность там.

Элементы, отвечающие за слив

Без качественного слива стиральная машинка функционировать не может. Обеспечивает опустошение барабана система патрубков и шлангов, а также помпа и мусорный фильтр. «Сердцем» дренажа считается насос, который откачивает воду из бачка после каждого этапа стирки.

Встречается два типа насосов:

• синхронные;
• асинхронные.

Состоит помпа из моторчика и крыльчатки. Первый запускает прибор, а вторая, благодаря вращению лопастей, дает воде нужное направление. Поверх насоса фиксируется улитка, через которую подводятся патрубки и шланг.

Насосы долговечные, но дренаж в целом часто не функционирует из-за засоров. Монеты, мусор, волосы и другие мелкие предметы нередко попадают в барабан и остаются в сливной трубе. Причина – непроверенные перед стиркой карманы вещей. Большая часть постороннего сора остается в специально предусмотренном мусорном фильтре, который необходимо регулярно выкручивать и прочищать.

Стиральная машина Электролюкс не включается

Подобная ситуация встречается достаточно часто. В первую очередь это может быть связано с отсутствием электричества. По различным причинам выбивает автоматический выключатель, в основном из-за короткого замыкания. Иногда срабатывает устройство защитного отключения, когда происходит утечка тока на корпус стиральной машины. Срабатывание УЗО часто происходит по причине некачественной электропроводки. Отсутствие питания нередко бывает из-за неисправной розетки.

Другой причиной нередко становится сетевой фильтр. С целью проверки стиральную машину рекомендуется подключить напрямую в розетку. Иногда неисправным оказывается сам шнур от машины, постоянно испытывающий механические нагрузки. Для обнаружения поломки используется мультиметр. При наличии разрыва провод рекомендуется полностью заменить, поскольку скрутка не обеспечит надежную и устойчивую работу. Довольно часто выходит из строя кнопка включения. В некоторых моделях Электролюкс на нее непосредственно подается питание. При проверке стиральная машина должна быть обесточена. Работоспособность кнопки проверяется с помощью мультиметра, включенного в режиме зуммера. Во время проверки, кнопка поочередно переводится во включенное и выключенное состояние. В положении ВКЛЮЧЕНО мультиметр будет пищать, что свидетельствует о ее рабочем состоянии. В выключенном положении кнопка определяться не будет.

Иногда проблема заключается в неисправности фильтра помех. Фильтр гасит электромагнитные волны, создаваемые стиральной машиной. При его поломке, электрический ток перестает проходить по цепи и стиральная машина не включается. Проверка фильтра осуществляется путем прозвонки. На его входе имеется три провода – фазный, нулевой и заземляющий, на выходе – только фазный и нулевой. Если на входе напряжение есть, а на выходе нет, значит фильтр неисправен и требует замены.

Наиболее серьезная причина не включения стиральной машины Электролюкс связана с неисправностью управляющего модуля. Полная замена устройства обходится очень дорого, управляющий модуль можно отремонтировать самостоятельно. Однако в домашних условиях это далеко не всегда можно сделать, поэтому именно в данном случае рекомендуется воспользоваться услугами сервисного центра.

Разбор стиральной машины

Особенность стиральной машины Электролюкс состоит в том, что ее корпус собран из двух половинок: фронтальной и тыльной, соединенных винтами под верхней крышкой. Для выполнения ремонта в большинстве случаев достаточно снять заднюю часть корпуса.

Процесс разборки выполняется следующим образом:

• Выкрутить два самореза, сдвинуть и снять верхнюю защитную крышку.
• С левой боковой стороны необходимо выкрутить два винта, удерживающие заднюю панель.
• Повторить действия с правой боковой стороны.
• Сзади в нижней части машины Электролюкс находятся еще два винта, которые необходимо удалить.
• Следующие два винта находятся по бокам, они закрыты заглушками. Необходимо удалить последние и выкрутить крепеж.
• Теперь панель фиксируется лишь держателем из пластика, закрепленным на двух защелках. Необходимо разжать их и поднять держатель. В некоторых моделях он состоит из двух половин, соединенных винтом. Нужно выкрутить крепеж, разжать защелки и убрать держатель.
• Теперь можно удалить заднюю панель стиральной машины.

Выполнив эти действия, пользователь может приступить к ремонту и замене таких узлов, как бак, мотор, амортизаторы, насос и помпа, ремень, сливной шланг, нагревательный элемент и т.д.

Снятие передней панели необходимо для замены подшипников. Необходимо выполнить следующие шаги:

Вытащить лоток для моющего средства, выкрутить шурупы под ним.
Снять панель управления

Она держится на защелках, действовать нужно очень аккуратно, чтобы не повредить их.
Отключать проводку нужно с осторожностью и предварительно сфотографировав подключение, чтобы не допустить ошибок при сборке.
Открыть люк, поддеть и снять хомут, заправить манжету внутрь барабана.
Снять проводку и шланг с прессостата, убрать крепеж, отсоединить деталь.
Убрать приводной ремень.
Отсоединить от двигателя проводку, удалить винты, вытащить мотор.
Вытащить нагревательный элемент, выкрутив крепеж и отключив проводку.
Отсоединить сливной патрубок, а затем и шланг, предварительно разжав хомуты.
Удалить противовесы.
Убрать амортизаторы.
Снять с пружин бак и вытащить из корпуса машины.. Для замены подшипников нужно разобрать бак

Для этого выкручивается болт и снимается шкив. После этого удаляется крепеж, фиксирующий половинки бака. После того, как бак разобран, вытаскивается барабан и производятся работы по замене подшипников

Для замены подшипников нужно разобрать бак. Для этого выкручивается болт и снимается шкив. После этого удаляется крепеж, фиксирующий половинки бака. После того, как бак разобран, вытаскивается барабан и производятся работы по замене подшипников.

В случае, если в стиральной машинке Электролюкс бак неразборный, его распиливают ножовкой. Чтобы соединить половины обратно, используют болты. Перед распилом подбирается крепеж и сверлятся отверстия по его диаметру вдоль соединительного шва бака.

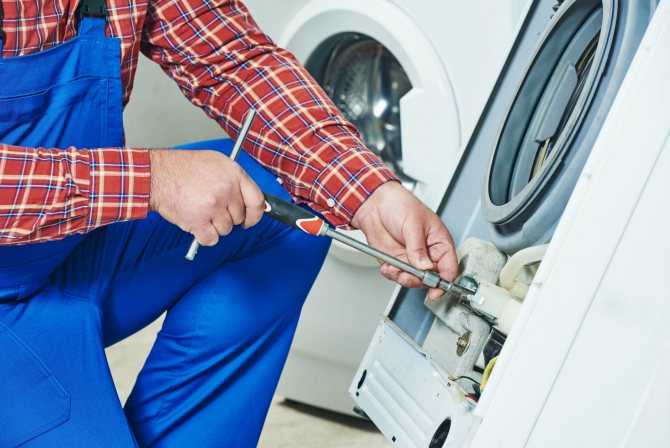

Меняем нагревательный элемент

На ТЭНе находятся три клеммы, к которым подходят провода. Обычно те, которые расположены по краям – клеммы напряжения (фаза и ноль), а между ними – клемма заземления. Провода нужно отсоединить. Помимо этого, необходимо отключить и провод датчика температуры (в случае, если в данной модели такой датчик присутствует).

Чтобы проверить, исправен нагреватель или его предстоит заменить, нужно проверить на нем сопротивление. У рабочего ТЭНа оно обычно составляет около 30 Ом. При этом, на корпус элемент не должен звониться. Если это происходит – налицо короткое замыкание и элемент неисправен однозначно.

Если тестер показывает на дисплее бесконечность – это означает, что внутри ТЭНа произошел обрыв провода спирали. На винте, расположенном в середине ТЭНа есть гайка. Гайку следует ослабить и затем, пропихнуть винт внутрь, надавив на него.

Используя две отвертки (удобнее плоские), нужно поддеть нагреватель и достать из машины. Здесь могут возникнуть сложности, поскольку резинка уплотнителя может быть деформирована при установке нагревателя, и теперь будет мешать извлечению ТЭНа.

Кроме того, за время эксплуатации машинки, на нагревательном элементе могла нарасти накипь, которая также может осложнить его демонтаж. Вынимать ТЭН следует аккуратно, чтобы не испортить бак. После того, как нагреватель будет извлечен, через отверстие необходимо удалить остатки грязи и накипи, чтобы в дальнейшем они не мешали работе машины.

Лучше при замене ТЭНа использовать нагреватель такой же марки, как и прежний. В противном случае нужно быть крайне осторожными и убедиться, что у нового нагревателя уплотнительная резинка такого же размера.

Новый ТЭН устанавливается в обратной последовательности

Важно, чтобы устанавливаемый нагреватель попал прямо в скобу, находящуюся внутри бака. Затем нужно затянуть центральную гайку (не пережимая)

На шкив барабана и на электродвигатель следует надеть приводной ремень (если его снимали), прокрутив несколько оборотов затем барабан, чтобы удостовериться в том, что ремень встал на место. Главное. Чтобы он не тер ТЭН.

После подключения проводов, нужно проверить работоспособность машинки еще раз. При этом, следует провести пробную стирку и проверить не протекает ли агрегат. При этом необходимо знать, что у некоторых моделей машин Электролюкс, нагрев воды начинается не сразу, а спустя некоторое время после запуска программы.

Есть еще способ проверить работает ли ТЭН – посмотреть на показания электросчетчика. Если он начал «крутить» быстрее – нагреватель работает и ремонт можно считать завершенным.

Замена тэна в стиральной машине Электролюкс

Самым распространенным ремонтом стиральных машин считается замена тэна ( тена). Нагревательный элемент выходит из строя по многим причинам, но чаще всего это происходит из-за жесткой воды или скачка напряжения. Замена тэна — это очень простая работа, но добраться до него достаточно сложно, в большинстве случаев приходится разбирать пол машинки.

У разных производителей стиральных машин нагревательный элемент располагается в разных местах — в задней или передней части. Для того чтобы не разбирать ненужные детали, нужно определить место нахождения тэна, сделать это достаточно легко. Разверните машинку и посмотрите много ли места занимает задняя крышка, которую можно открутить на стенке стиральной машины , если она занимает большую площадь, значит электронагреватель находится с задней стороны машинки, а если нет, то с передней части и значит нужно разбирать фронтальной стороны.

Ниже вы можете посмотреть видео ролик посвященной замене тэна (тена) на стиральной машине Electrolux. Внимательный просмотр видео поможет самостоятельно заменить тэн на стиральной машине

Сервисный центр Золотые руки — ремонт бытовой техники в Москве и Московской области, диагностика и ремонт стиральных машин, диагностика и ремонт холодильников, диагностика и ремонт электроплит, установка, диагностика и ремонт кондиционеров. Выезд мастера по ремонту на дом в Москве и МО, сертификаты, гарантия качества ремонтных работ.

Как заменить ТЭН в посудомоечной машине

Посудомоечная машина может проработать без сбоев от 8 до 10 лет. Но случаются и поломки, среди которых — отсутствие нагрева воды. Происходит это из-за неисправности нагревателя. Устройство ПММ несложное, поэтому произвести замену ТЭНа в посудомоечной машине можно своими руками. Как проверить и заменить элемент, рассмотрим ниже.

Видео

Диагностика неисправностей и коды ошибок стиральных машин Zanussi и Electrolux:

Порядок разбора стиральной машины Zanussi для замены подшипников барабана:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники. Рад поделиться с читателями своими знаниями в области эксплуатации и ремонта приборов. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите текст мышкой и нажмите:

Нити из золота и серебра, которыми в старину вышивали одежду, называются канителью. Для их получения металлическую проволоку долго тянули клещами до состояния необходимой тонкости. Отсюда и пошло выражение «тянуть (разводить) канитель» – «заниматься долгой однообразной работой» или «затягивать выполнение дела».

Натяжные потолки из ПВХ-пленки способны выдерживать от 70 до 120 л воды на 1 м 2 своей площади (в зависимости от размеров потолка, степени его натяжения и качества пленки). Так что можно не опасаться протечек от соседей сверху.

Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.

Перед тем как выводить различные пятна с одежды, нужно выяснить, насколько безопасен выбранный растворитель для самой ткани. Его наносят в небольшом количестве на малозаметный участок вещи со стороны изнанки на 5-10 минут. Если материал сохраняет свою структуру и цвет, можно переходить к пятнам.

Удалить накипь и нагар с подошвы утюга проще всего поваренной солью. Насыпьте на бумагу толстый слой соли, нагрейте утюг до максимума и несколько раз, слегка придавливая, проведите утюгом по солевой подстилке.

Привычка «экономно» пользоваться стиральной машиной-автомат может привести к появлению в ней неприятного запаха. Стирки при температурах ниже 60 ℃ и короткие полоскания позволяют грибкам и бактериям с грязной одежды оставаться на внутренних поверхностях и активно размножаться.

В посудомоечной машине хорошо отмываются не только тарелки и чашки. В нее можно загрузить пластмассовые игрушки, стеклянные плафоны светильников и даже грязные овощи, например картошку, но только без применения моющих средств.

Если на любимых вещах появились первые признаки вынашивания в виде неопрятных катышков, от них можно избавиться при помощи специальной машинки – шейвера. Он быстро и эффективно сбривает сбившиеся в комки волокна ткани и возвращает вещам достойный вид.

Свежий лимон подходит не только для чая: очистите загрязнения с поверхности акриловой ванны, потерев половинкой разрезанного цитруса, или быстро вымойте микроволновку, поставив в нее емкость с водой и дольками лимона на 8-10 минут при максимальной мощности. Размягченную грязь останется просто вытереть губкой.

Алгоритм действий

Для каждого типа стиральной машины Электролюкс (в зависимости от способа загрузки) прописан определенный алгоритм разбора.

Бытовой прибор с горизонтальной загрузкой

Корпус стиралки с фронтальной загрузкой — две половинки (задняя и передняя, соединенная крепежными элементами по боковой линии).

Учитывая такую особенность конструкции, стиральная машина Электролюкс разбирается следующим образом:

1. Находим два винта, расположенных на задней стенке корпуса, выкручиваем их. Чуть подталкиваем крышку по направлению задней стенки, приподнимаем и снимаем с корпуса.
2. На левой и правой боковой панели выкручиваем два винта, фиксирующие заднюю панель.
3. В нижней части задней панели выкручиваем два крепежных элемента.
4. По бокам, предварительно открыв заглушки, выкручиваем фиксирующие болты.
5. Разжимаем и приподнимаем пластиковые держатели, фиксирующие панель в верхней части корпуса.
6. Снимаем заднюю панель.
7. Внутри порошкоприемника находим пластиковый язычок, нажимаем его, аккуратно вытягиваем диспенсер из корпуса стиралки.
8. Выкручиваем крепежные болты, снимаем дверцу люка вместе с петлей.
9. Аккуратно поддевая пружину хомута шлицевой отверткой, стягиваем металлическое кольцо с манжеты. Резиновый уплотнитель заправляем внутрь барабана.
10. Выкручиваем саморезы расположенные на левой стороне панели управления, аккуратно отверткой открываем защелки сверху и по бокам панели, не отключая проводку, снимаем блок управления.
11. Выкручиваем саморезы расположенные вокруг замка люка, под панелью управления и вокруг сливного фильтра, снимаем переднюю панель с корпуса.
12. Одной рукой придерживаем шкив, другой — снимаем ремень привода.
13. Выкручиваем крепеж удерживающий двигатель, отсоединяем клеммы проводов питания, сдвигает мотор чуть на себя, вынимаем механизм из корпуса.
14. Отсоединяем провода со сливной помпы, выкручиваем крепежные элементы, аккуратно проворачивая по часовой стрелке, вынимаем насос из корпуса.
15. Отсоединяем проводку с ТЭНа, выкручиваем центральный болт (расположен между контактами) и аккуратными раскачивающими движениями снимаем нагревательный элемент с посадочного места.
16. Выкрутив центральные болты, демонтируем противовесы.
17. Используя плоскогубцы, вытаскиваем шпильку удерживающую амортизаторы, снимаем парные элементы с нижней части бака и корпуса стиральной машины.
18. В верхней части корпуса отсоединяем патрубки порошкоприемника, проводку наливного клапана, пружины, предварительно отсоединив трубочку, демонтируем прессостат.
19. Аккуратно приподнимая, снимаем бак с пружин, вынимаем его из корпуса.

На данном этапе разбор стиральной машины Электролюкс с фронтальной загрузкой окончен.

С вертикальной

Алгоритм действий:

1. Аккуратно поддевая защелки с правой и левой стороны, приподнимаем панель управления, отсоединяем проводку с разъемов платы, снимаем панель с корпуса. Перед тем как отсоединить какие-либо провода, необходимо сфотографировать схему их подключения.





















2. Отсоединяем провода, выкручиваем крепеж, снимаем электронную плату.
3. Предварительно отсоединив патрубки и проводку, демонтируем заливной клапан.
4. Выкрутив фиксирующие элементы, расположенные на задней панели и один в нижней части передней панели, демонтируем боковые стенки корпуса.
5. Из открывшегося пространства вытягиваем двигатель, сливной насос и датчик уровня воды (все элементы расположены под баком). Для этого выкручиваем крепеж, снимаем проводку, вытягиваем механизмы из корпуса.
6. Блокируем колесо шкива деревянным бруском. Аккуратно снимаем ремень привода.
7. Поднимаем верхнюю панель (крышку), вытаскиваем порошкоприемник (фиксируется на защелках).
8. Выкручиваем болты удерживающие крышку.
9. Оттягиваем резиновую манжету, под которой открывается доступ к саморезам, фиксирующим пластиковую планку. Их также необходимо выкрутить. Снимаем верхнюю панель.
10. Выкручиваем метизы удерживающие вал, закрываем дверцы бака, извлекаем бак из корпуса.

На этом этапе разбор стиральной машины с вертикальной загрузкой можно считать оконченным.

Разборка корпуса

Какой бы ни была неисправность, почти всегда необходимо будет разобрать стиральную машину, чтобы добраться до ее внутренностей и уже выяснять, в чем проблема. Попробуем разобраться, как это сделать. Стартует процесс разборки с того, что сначала устройство следует отсоединить от розетки. Теперь откручиваем шланг залива, предварительно перекрыв водоподачу в стиральную машину. Теперь требуется снять верхнюю крышку. Она держится на 2 болтах, расположенных на задней панели. Их следует открутить.

Теперь нужно приложить усилие и оттянуть ее на себя. После этого следует открутить пару болтов на верхней панели с одной стороны. Они отвечают за крепление задней стенки.

Тут важно сказать, что большинство моделей машин Electrolux сделаны таким образом, что они разбираются как бы на две половины. В боковой стенке есть скрытые винты, что располагаются посередине

Они скрыты заглушками. И чтобы получить к ним доступ, заглушки нужно снять. Выкручиваем оба винта. Теперь нужно выкрутить пару винтов на месте задней стенки. Эта пара болтов есть не на всех моделях стиральных машин шведского бренда.

Нужно освободить держатель из пластика, который закреплен парой защелок. Их необходимо отдать при помощи отвертки и поднять держатель вверх. Тут нужно указать важный момент – некоторые модели машин имеют держатель, состоящий из 2 элементов, которые закреплены вместе болтом.

Таким образом, мы получаем доступ к следующим элементам:

• двигатель;
• бак;
• помпа;
• насос;
• ремень;
• шланг слива;
• ТЭН;
• амортизатор.

Конечно, это наиболее распространенная инструкция по разбору стиральной машины шведского производителя. Если говорить о разборке вертикальных стиральных машин бренда, то она осуществляется так:

• сначала требуется отверткой шлицевого типа поддеть панель управления, после чего потянуть ее вверх и сдвинуть назад;
• чуть наклоняем и фотографируем, как именно подключены провода, после чего выкручиваем крепеж и осуществляем демонтаж платы;
• убираем заливной клапан, предварительно сняв шланги с хомутов и отключив провода;
• вкручиваем крепеж и демонтируем панели по бокам;
• теперь мы видим крепежи, открутив которые, сможем снять нижнюю крышку и получить доступ к самым важным узлам стиральной машины.

Вода не сливается из системы

Если вода в стиральной машине Электролюкс, не сливается. Здесь также существуют определенные причины, вызывающие эту неисправность.

Чаще всего, все дело в засорившемся сливном фильтре, патрубках или канализации. Поэтому данные элементы требуют тщательной прочистки. Эти действия не являются ремонтом и относятся к профилактическим работам, которые могут быть выполнены самостоятельно.

При отсутствии засора нужно обязательно проверить помпу или сливной насос, постоянно контактирующий с водой. При обнаружении неисправности прибор подлежит замене. Нередко выходит из строя прессостат, то есть датчик, отвечающий за уровень воды. Подаваемый им некорректный сигнал, приводит к некорректной работе управляющего модуля. Другой причиной может стать неисправная плата или сбой в программном обеспечении, которые ремонтируются в специализированных сервисных центрах.

«Половиним» бак и вынимаем барабан

После того, как пластиковая емкость будет извлечена из корпуса, останется только располовинить ее и вытащить барабан. Большинство стиральных машин Electrolux оснащены разборными баками, их легко разъединить при необходимости.

Половинки бака надежно скреплены между собой, это обязательное условие для защиты емкости от разгерметизации. Внимательно осмотрите, с помощью чего соединены части пластиковой «оболочки». Обычно, чтобы располовинить резервуар, требуется открутить саморезы, расположенные по окружности (это выполняется с помощью шуруповерта), или ослабить крепежи-скобы (используя тонкую отвертку).

После алгоритм действий таков:

• уберите нижнюю часть бака в сторону;
• выполните демонтаж шкива;
• поставьте на место шкива болт и выбейте вал.

Когда вал не поддается, обработайте место стыка специальной смазкой WD-40. Подождите 15-20 минут и повторите процедуру. После этого можно достать барабан из бака и выполнить необходимый ремонт, в частности, приступить к замене подшипников и сальника.

Затем останется собрать машинку-автомат в обратной последовательности и запустить тестовую стирку. Если все работает и ничего не подтекает – можно считать, что ремонт успешно завершен.
