Сушилка для опилок своими руками видео

Аэродинамическая сушильная камера своими рукам- схема

Качественно высушенные опилки — хороший материал для изготовления теплых блоков или осуществления заливки пола. Также высококачественное топочное сырье, при сгорании которого выделяется много тепловой энергии.

Поэтому если работаете с древесиной, и регулярно остается достаточное количество отходов с нее, то не стоит ее выбрасывать. Можно изготовить сушилку и продавать материал как качественное топливо или сырье для дальнейшего производства. Многие умельцы изготавливают аэродинамические сушилки для опилок своими руками.

Аэродиамическая сушка – это универсальная и давно уже придуманная технология, позволяющая достигать низкого процента влажности за весьма короткое время.

При этом будут обеспечены минимальные энергозатраты. Технология заключается в обдуве стружки мощным потоком нагретого воздуха до 150 градусов, частично от специального нагревателя, частично за счет аэродинамического эффекта.

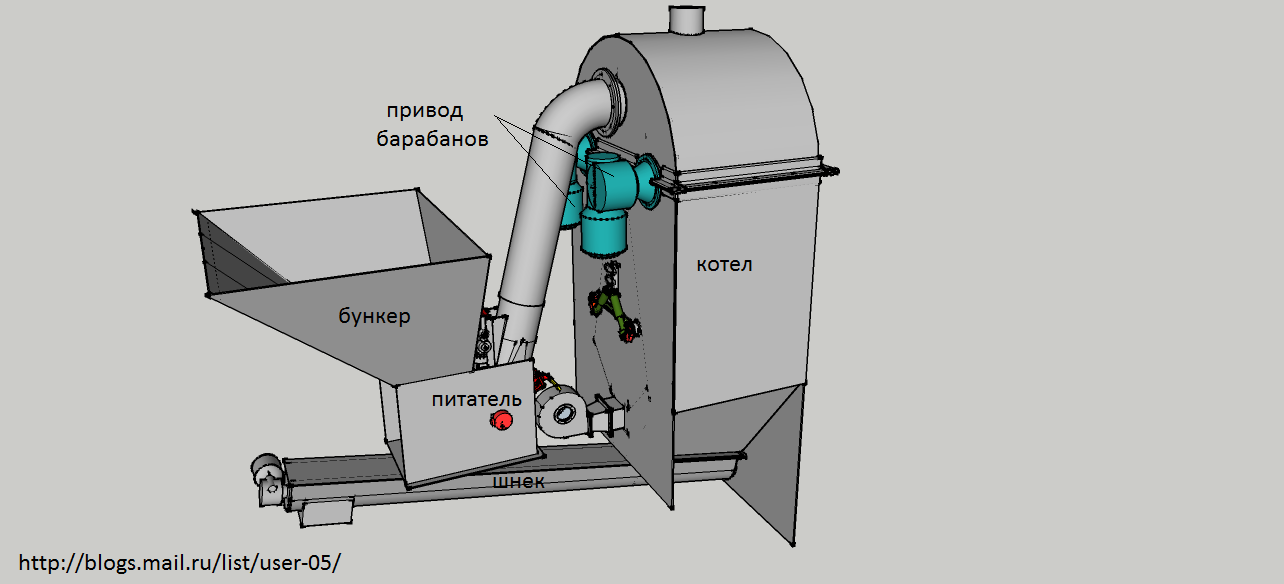

Конструкция аэродинамических сушильных камер.

Изготовить аэродинамическую сушильную камеру своими руками с высоким качеством сушки непростая задача. В сети можно найти готовые чертежи с подробностями

Важно выделить основные функциональные блоки:

• Воздушный нагреватель, изготовить его можно на тех же дровах.
• Мощный вентилятор, который захватывает горячий поток и нагнетает в барабан.
• Устройство загрузки опилок в барабан.
• Трубопровод и конусный бак для отделения отработанного агента и высушенных опилок. Первый выводится в вентиляцию, а опилки выходят наружу в сухом виде.

Основной задачей сушки опилок является последующее производство из них пелет для отопления.

Вращающийся барабан может быть изготовлен из обыкновенной металлической бочки с лопастями, которые служат барьером для проходящего горячего воздуха. Система отделения опилок и воздуха состоит из бака конусной формы с заужением вниз, клапана и нескольких двигателей. Один из них выводит опилки, а другой отсасывает остывший агент.

Качественно высушенные опилки — хороший материал для изготовления теплых блоков или осуществления заливки пола. Также высококачественное топочное сырье, при сгорании которого выделяется много тепловой энергии.

Поэтому если работаете с древесиной, и регулярно остается достаточное количество отходов с нее, то не стоит ее выбрасывать. Можно изготовить сушилку и продавать материал как качественное топливо или сырье для дальнейшего производства. Многие умельцы изготавливают аэродинамические сушилки для опилок своими руками.

Аэродинамическая сушка – это универсальная и давно уже придуманная технология, позволяющая достигать низкого процента влажности за весьма короткое время.

При этом будут обеспечены минимальные энергозатраты. Технология заключается в обдуве стружки мощным потоком нагретого воздуха до 150 градусов, частично от специального нагревателя, частично за счет аэродинамического эффекта.

Если же необходима сушка древесины отличного качества с высокой скоростью. То для этих целей отлично подходят вакуумные камеры. Они являются одними из лидеров по данным показателям.

Режимы сушки

Усушка древесины

Существует несколько режимов сушки пиломатериалов. В сделанных самостоятельно камерах температура повышается поэтапно, выводя из сырья влагу. Технология сушки выбирается с учетом:

• породы древесины;
• габаритов пиломатериалов;
• конечной и стартовой влажности;
• особенностей сушилки;
• категории качества сырья.

Процесс высушивания может быть высокотемпературным или низкотемпературным. Во втором случае первичная обработка осуществляется при температуре, не достигающей 100 градусов.

Низкотемпературные режимы делятся на категории:

• мягкий — в процессе сушки пиломатериалы сохраняют все свои свойства, не изменяется прочность и окраска;
• нормальный — окраска меняется незначительно, немного уменьшается прочность;
• форсированный — при скалывании и раскалывании возможна хрупкость, окраска темнеет.

Изменение температуры среды при низкотемпературном режиме происходит в три стадии. Переход на следующую стадию возможен при достижении древесиной заданной влажности.

Высокотемпературная обработка производится в две ступени. Вторая стадия наступает при снижении влажности сырья до 20%. Такая технология применяется при подготовке дерева для возведения второстепенных конструкций, позволяющих сделать изменение цвета и снижение прочности.

Типы сушильных камер

схема сушильной камеры

Высушивание древесины в промышленных масштабах производится в специальных камерах. Влага выводится из пиломатериалов нагретым воздухом и выносится на улицу. В устройстве происходит полный цикл высушивания древесины. Помещение может быть:

• сборным металлическим;
• возведенным из стройматериалов.

Вторые устанавливаются прямо в столярных цехах либо как строения, стоящие отдельно. Стены делают из армированного бетона или кирпича. На крупных предприятиях обустраивают несколько камер, объединенных в модуль с общей системой контроля и подводкой коммуникаций. Воздух циркулирует в сушилке горизонтально или вертикально-поперечно. Древесина в промышленные сушилки может подвозиться по рельсам на тележках, выкладываться вилочными погрузчиками.

Источники тепла в сушилке:

• горячий пар;
• дым;
• лучистое тепло из специальных устройств;
• нагретые полки стеллажей;
• электроток, хорошо проходящий через мокрые бревна;
• электромагнитное поле высокой частоты.

Камера оснащается основным и дополнительным оборудованием. Основное состоит из систем:

• вентиляции приточно-вытяжного типа;
• теплоснабжения;
• увлажнения.

Дополнительное оборудование это утепление стен и дверей, тележки для укладки материала, психометрическое оборудование, электропривод.

Промышленные сушки управляются автоматически, маленькие самодельные — вручную. Влажность регулируется приточно-вытяжной вентиляцией и увлажнителями. Для измерения влажности в помещении установлен влагомер, собирающий данные одновременно в нескольких местах.

В качестве энергоносителя для нагрева воздуха можно использовать: электричество, отходы обработки дерева, жидкое, твердое топливо.

Обустройство самодельной сушилки

камера сушки древесины на солнечной энергии

Для того чтобы сделать своими руками сушилку, можно обойтись без чертежей. Необходимо предусмотреть:

• помещение камеры;
• утеплитель;
• источник тепла;
• вентилятор.

Площадь сушилки, возведенной своими руками, обычно не превышает 9 кв. метров. В помещении квадратной формы проще обеспечить оптимальное движение теплого воздуха. Желательно, чтобы одна стена камеры была выполнена из бетонных плит, другие из дерева. Все стены утепляются изнутри в два слоя: пенополистиролом и фольгированной доской. Прекрасный и бесплатный утеплитель — стружка дерева. А фольгу можно заменить пенофолом, отлично отражающим тепло.

Отдельное помещение сушилки своими руками можно соорудить из алюминия, такое строение прослужит долго. Каркас выполняется из профиля, он обшивается листовым металлом, который снаружи утепляют. Толщина утеплителя не менее 15 см. Пол застилается рубероидом, поверх в качестве теплоизоляции насыпают толстый слой стружки.

Излучатель тепла можно сделать в виде труб или радиаторов отопления. Температура воды должна быть 65-95 градусов. Нагревается она электробойлером, дровяной печью, газовым котлом. Для небольшой камеры достаточно даже двухкомфорочной электроплиты. Если печь находится непосредственно в помещении, нужно обложить ее кирпичом. Кирпич будет аккумулировать тепло и постепенно излучать его в сушилку. Своими руками оборудовать конвективную камеру легко, установив в качестве источника тепла тепловентилятор.

Важна постоянная циркуляция теплой воды, которая обеспечивается насосом. Чтобы тепло равномерно распределялось по помещению, устанавливается вентилятор. Рабочее помещение оснащается влажным и сухим термометром.

Для удобства загрузки доски в камеру можно использовать тележку на рельсах. А чтобы увеличить полезную площадь на стенах выстраивают стеллажи.

Пошаговая инструкция выглядит следующим образом:

1. Сооружаем фундамент.
2. Возводим каркас.
3. Обшиваем каркас листами металла.
4. Установка теплоизоляции.
5. Застилаем пол пленкой и опилками.
6. Установка опор из брусков.
7. Установка нагревателей и вентиляторов.

Конструкция самодельной камеры для сушки пиломатериалов в видеоролике:

Виды сушилок

По способу движения воздуха камеры делятся на:

• с естественным;
• с принудительным воздухообменом.

Камеры с естественным воздухообменом малопроизводительны, процесс в них невозможно контролировать. Поэтому используются они все меньше.

По принципу действия выделяются:

• конвективные;
• конденсационные сушилки.

В конвективных камерах древесина обдувается потоками горячего воздуха, тепло передается методом конвекции. Они могут быть глубокими туннельными или камерными. В туннельные камеры бревна загружаются с одного конца и выгружаются из другого, продвигаясь по камере, материал постепенно высушивается. Продолжительность цикла составляет от 4 до 12 часов. Такие камеры устанавливают на крупных лесопилках. Камерные сушилки более компактны, по всему объему поддерживается единый микроклимат. Позволяют подготовить любые типы древесины до необходимой кондиции. Поэтому большинство промышленных сушилок камерного типа.

По технологии конденсационной сушки влага, выделяемая из материала, осаждается на охладителях, скапливается в емкостях и сливается наружу. КПД такого устройства очень велик, но процесс длительный, сопровождается высокими потерями тепла. Технология хороша для подготовки твердых пиломатериалов малыми партиями. Цена оборудования и себестоимость конденсационной сушки ниже, чем конвективной.
