Ремонт стиральной машины лджи с прямым приводом своими руками

Необходимые инструменты и запчасти

Опытные мастера давно имеют определенный набор инструментов. В этот состав входит не только официально продаваемый инструментарий, но и самостоятельно изготовленные приспособления. Для домашней работы со стиральными машинами Bosch обязательно надо иметь пару отверток, пассатижи и гаечные ключи различного сечения. Еще стоит приготовить пинцеты-кусачки, плоскогубцы, некрупный молоток, металлический сервисный крючок. Нецелесообразно покупать дорогостоящие фирменные наборы, гораздо правильнее подобрать снаряжение персонально для себя. Желательно также запастись дрелью, выколоткой и пилой по металлу.

Если есть уже опыт в обращении с электроникой, можно менять и более серьезные комплектующие – основные платы и блоки управления. Но лучше все же поручить работу с ними профессионалам.

В ряде случаев используют крестовину бака. Эта деталь отвечает за поддержание стабильности устройства. Если крестовина нарушена, неизбежно возникает сильный шум и скрежет. Игнорирование дефекта опасно, поскольку может пострадать и ТЭН, и барабан, и даже корпус бака. В любом случае сменная запчасть должна соответствовать строгим требованиям Bosch. Как и другие комплектующие, ее лучше приобретать в фирменном магазине предприятия.

Но особое внимание обязательно следует уделять мотору стиральной машины. Немецкий производитель всегда старается помещать его в нижней части

Это значительно ослабляет опасность поражения влагой

Но полностью исключить ее нельзя. Наиболее вероятными дефектами являются следующие:

Это значительно ослабляет опасность поражения влагой. Но полностью исключить ее нельзя. Наиболее вероятными дефектами являются следующие:

механический износ подшипников, ротора, статора, катушек, обмоток;
попадание жидкости, включая конденсат;
разрыв цепей питания.

В некоторых случаях с электродвигателя соскакивает приводной ремень. Он также может сильно изнашиваться или ослабляться при длительной эксплуатации. Ремни обычно стараются заменять, если только нет возможности просто вернуть их на место.

Замок двери у стиральных машин Bosch, конечно, очень надежен. Но и это устройство может ломаться. Для его ремонта используют следующие элементы:

пластины;
штифты;
контакты, отвечающие за передачу сигнала на управляющую плату;
биметаллическая пластина.

Иногда, впрочем, повреждается крышка люка либо стекло, которое в нее вставлено. Эти части тоже можно заменить при умелом подходе. Но периодически приходится обслуживать также и патрубок стиральной машины. От трех основных патрубков зависит нормальная циркуляция воды внутри корпуса. И какой из этих блоков выйдет из строя – заранее предсказать нельзя. Известно только, что чаще всего ломается сливной патрубок. Именно он встречается с всевозможными засорами и посторонними предметами.

Еще один узел, в котором часто возникают неполадки – это прессостат стиральной машины. Если он выходит из строя, автоматика не может определить, сколько конкретно воды заливать в бак, и нужно ли это вообще. В менее сложных случаях вода все же заливается или отливается, но меньше, чем нужно.

Почему происходит поломка?

Амортизаторы в стиральной машине приходят в негодность в результате длительной работы, а также вследствие нарушений правил использования техники.

Чаще всего этому способствует:

регулярный перегруз барабана;
выставление отжима (особенно на больших оборотах) при стирке обуви;
неправильная установка самой стиралки;
длительный срок интенсивной службы.

Но просто на основании шума, и даже грохота при стирке, сделать однозначный вывод о поломке амортизаторов нельзя. Подобные «симптомы» могут присутствовать и при других видах поломок, например, при рассыпающихся подшипниках.

Чтобы убедиться, что причина ненормальной работы стиралки – изношенные амортизаторы, следует частично разобрать аппарат. Проводить такие работы следует только после отключения машинки от сети.

В стиральной машине этих деталей две. Находятся амортизаторы под барабаном, в углах. Их задача – гашение вибраций и препятствование контакту бака в процессе вращения с другими деталями.

Снижение нагрузки на соседние с барабаном узлы достигается принятием амортизаторами нагрузки на себя. В результате происходит естественный физический износ.

8 Ошибка IE — отсутствие поступления воды

При появлении ошибки ИЕ на стиральной машине LG пользователь не слышит звука наполнения бака и не видит через прозрачную часть дверцы как вода поступает в барабан. Иногда жидкость всё-таки попадает внутрь — но её количества недостаточно для стирки. Причины могут быть связаны с поломкой машинки или с коммуникациями.

Первое, что стоит проверить — состояние вентиля, который открывает и перекрывает поступление воды в бак стиральной машины. Он может быть полностью или частично закрыт.

Иногда причиной становится отсутствие подачи воды или слабый напор в системе — проблема решится автоматически с возобновлением нормального водоснабжения. Также стоит проверить фильтр-сетку в месте соединения шланга на наличие загрязнений и саму трубку, по которой подаётся вода.

Машинка LG не включается

Стиральная машина не отжимает

Причин у этой неполадки может быть несколько, начиная от банальной невнимательности и заканчивая вполне серьёзными поломками.

Перед тем как заниматься диагностикой агрегата, необходимо:

Убедиться, что не выставлен режим «Без отжима» или не снизились обороты до 0. Удостовериться, что выбранный режим работы идёт с отжимом, например, в программе «Ручная стирка» или «Шерсть» может быть предусмотрен только слив воды

Обратить внимание на наличие дисбаланса. Если в барабан положить слишком много белья (например, 6 кг вместо 5 кг максимальной загрузки) оно может плохо распределиться и сбиться в ком. В попытке расправить вещи автомат может зависнуть на этапе отжима

Здесь следует разгрузить бак и повторно запустить автомат

В попытке расправить вещи автомат может зависнуть на этапе отжима. Здесь следует разгрузить бак и повторно запустить автомат.

Иногда причины отсутствия отжима намного серьёзней:

Неполадка сливного узла. В этом случае агрегат «застревает» ещё на этапе стирки, до отжима процесс просто не доходит.
Вышел из строя прессостат – датчик, который контролирует уровень воды. При поломке он может подавать управляющему модулю неверный сигнал о высоком уровне воды, при котором прибор не начнёт отжим. Если он вышел из строя, вода может набираться непрерывно или наоборот, отсутствовать в баке. Заменить датчик очень просто – он находится сразу под верхней панелью бака.
Неисправен тахометр. В этом случае барабан может вращаться, но количество оборотов не будет соответствовать заданным.
Вышел из строя электродвигатель или модуль управления. Поломки эти встречаются редко, устранить их, не прибегая к помощи специалиста довольно сложно.

Перечисленные детали (кроме двигателя и платы) можно легко заменить самостоятельно.

Не открывается дверца люка

Произойти такая ситуация может по ряду причин:

в баке осталась вода;
сломалась ручка замка;
произошла утечка воды и сработала защитная блокировка;
включена защита от детей;
произошло незапланированное отключение электричества и сработала временная блокировка.

Для устранения неисправности следует:

Выключить прибор от сети, слить воду через дренажную трубку или фильтр. Выждать полчаса.
Попробовать открыть, если не вышло – заново запустить устройство для перезагрузки программы.

Если предложенные методы не помогли – можно открыть замок вручную, воспользовавшись аварийным тросом (он имеет яркую жёлтую или оранжевую расцветку, расположен за задней панелью) или отжать его, сняв верхнюю панель.

Машина шумит

Наиболее вероятная причина шума – износ подшипников. Заменить их можно самостоятельно, однако, процесс этот довольно трудоёмкий. Схематично он выглядит следующим образом:

Поочерёдно снимают переднюю, заднюю панель и крышку, чтобы получить полный доступ к устройству, снимают двигатель, открутив крепёжные болты. Разбирают бак стиральной машины LG WD, предварительно отсоединив: патрубки (сливной и датчика уровня воды), заливной клапан, крепления амортизаторов, противовесы, провода. Разбирают барабан, аккуратно выбивают подшипник, зачищают посадочное место

Наносят смазку, осторожно забивают подшипник, собирают конструкцию

Подшипники, которые не заменили вовремя может заклинить. Поломка выведет из строя двигатель и приведёт к дорогостоящему ремонту.

Протекает вода

Причина неисправности – нарушение герметичности прибора. Возможные причины протечки:

порвана манжета люка;
прохудился сливной или наливной шланг;
пропускают патрубки;
треснул бак.

Точное место утечки можно определить при визуальном осмотре. Останется только заменить износившуюся деталь на новую. Единственное исключение – треснутый бак, который можно починить только в сервисном центре.

Устройство стиральной машины LG

Конструкция агрегата состоит из нескольких основных узлов:

Корпус. Защищает механизмы и служит рамой установки.
Панель индикации и управления, программный блок. Предназначены для выбора режима и контроля за выполнением.
Бак с барабаном для белья.
Электродвигатель. Вращает барабан с бельем.
Электрический нагреватель (ТЭН). Нагревает воду до заданной температуры.
Система забора и слива воды. Подающий и сливной шланги, клапаны, патрубки, фильтры, помпа обеспечивают циркуляцию воды в ходе стирки.
Система балансировки. Вибрация ускоряет износ деталей. Для уменьшения колебаний применяются противовесы, амортизаторы и пружины.

Дверца машинки не открывается

Достаточно часто на форумах описывается такая ситуация: машинка постирала, а дверца не разблокировалась. Мастера вызвали, но он появится не скоро. Приходится регулярно гонять белье по кругу, чтобы оно не затухло.

Такая ситуация с дверцей может произойти по двум причинам:

Машинка сливает воду не полностью или датчик по какой-то причине думает, что вода не слита до конца и не отпускает дверцу.
Сломался непосредственно блок УБЛ (устройство блокировки люка).

Машинка не сливает воду

Если машинка однократно или постоянно не сливает воду из бака после окончания цикла стирки, то поломку, прежде всего надо искать в сливной системе (клапаны, фильтр, насос, сливной шланг).

Сначала надо слить всю воду из машинки. Первое, попробуйте выключить её на 5-10 минут, после запустите программу слива – иногда этого бывает достаточно. Если не получилось, то можно использовать силу гравитации: машинку повыше, сливной шланг как можно ниже. Вода уйдет самосливом.

Выходной фильтр надо регулярно промывать. В него забивается пух от тканей, мелкие предметы (пуговицы) и даже носки. Со временем всё это еще и покрывается скользкой тиной, источая неприятный запах. Выходное отверстие сужается, нарушается слив. Фильтр находится спереди машинки внизу справа. Откручивая его, подставьте емкость для сбора воды вниз. Промойте деталь и вставьте обратно. Проверьте на проходимость сливной шланг. Бывает, что сливной фильтр не откручивается из-за попадания постороннего предмета, или накипи. Тогда придется снимать переднюю панель машинки и добираться до фильтра с внутренней стороны.

Если после этих манипуляций ваша помощница не заработала как надо, то поломка в насосе или в той части управляющего модуля, которая отвечает за насос. В принципе самостоятельно поменять насос можно, но потребуется определенная сноровка и опыт.

Сломался замок дверцы

Если замок заклинило, его можно попробовать открыть с помощью лески. Вставьте ее внизу люка и попытайтесь, поднимая вверх поддернуть крюк замка. Если не получается, то придется снимать блокировку вручную. Сняв верхнюю крышку машинки, дотянитесь до крюка с внутренней стороны и откройте замок. Если крюк износился или деформировался, то его надо поменять, иначе проблемы могут повториться.

Противовесы и детали бака

Когда все панели и крышки будут демонтированы, можно приступать к внутренним деталям машинки. Начинают с противовесов, которые утяжеляют бак. Они не дают барабану биться под воздействием вибрации во время работы стиралки. Они расположены вокруг люка. Их будет видно после демонтажа панели.

Противовесы крепятся с помощью болтов. Их откручивают головкой торкс. После удаления верхнего противовеса, приступают к деталям, которые находятся сверху бака. Алгоритм разборки выглядит так:

открутить саморезы и убрать бункер дозаторного лотка;
отсоединить патрубок, который идет вниз;
отсоединить контакты, ведущие к входному клапану;
открутить саморезы сзади и вытащить клапан;
демонтировать бункер с клапаном.

На следующем этапе необходимо сделать следующее:

отсоединить шланг прессостата, который ведет к баку;
осмотреть бак и проверить, нет ли деталей, которые могут препятствовать его разборке;
все отсоединить.

Когда работы с баком будут окончены, можно переходить к нижней части стиральной машинки

На этом этапе важно записать последовательность процесса, что в дальнейшем упростит сборку машины в обратной последовательности

Коды неисправностей стиральной машины ЭлДжи

Как пользователю понять, где именно сломалась стиральная машина LG? Для этого существует система самодиагностики. При обнаружении неполадки система выводит коды ошибок ЭлДжи на дисплей.

Вам остается расшифровать код и найти неполадку.

Код неисправности	Значение
AE	Ошибка автовыключения. Возникла протечка. Сработал Аквастоп.
CE	Возникла перегрузка СМ.
dE	Люк закрыт не до конца. Стирка не начинается.
FE	Превышена норма воды в баке.
E1	В поддон попала воды. Проверьте на протечку.
HE	Поломка элемента нагрева (ТЭНа).
IE	Нет залива воды в течение 4 минут.
OE	Нет слива воды в течение 5 минут.
PE	Вода не достигла указанного уровня в течение 25 минут.
UE	Возник дисбаланс.
tE	Поломка термодатчика.
E3	Некорректная загрузка.
SE	Выход из строя тахогенератора.
LE	Поломка блокиратора дверцы (УБЛ).

Теперь вы знаете значение ошибок и сможете приступить к ремонту машинки-автомат своими руками. Рассмотрим типичные неисправности, которые могут случиться за время работы стиральной машины LG.

Виды двигателей и причины их поломки

В стиральных машинах используются три типа моторов. Это:

Асинхронный. Применялся в стиралках старого образца.
Коллекторный. Устанавливается во всех стиральных машинках.
Инверторный. Используется только в самых современных моделях.

Инверторный или прямоприводной электродвигатель проверить сложнее всего – за счет особенностей сборки. Система с таким приводом оснащена самодиагностикой, которая при неисправности мотора выдаст код ошибки на дисплей. Если этого не случилось, тогда вы сможете самостоятельно осмотреть прибор.

Строение асинхронного и коллекторного двигателей похоже. Для их проверки также понадобится разобрать СМ и вытащить мотор. В коллекторных чаще всего возникают неполадки:

С щетками. Мягкий графитовый материал со временем стирается, особенно если вы часто перегружали машину.
С ламелями. Вследствие замыкания в сети или перенапряжения ламели на коллекторе отслаиваются.
С обмотками. В обмотках статора и ротора могли возникнуть межвитковое замыкание или обрыв.

Поэтому, если двигатель на вашей машине не включается, приступайте к разборке и осмотру.

Инверторный тип

Прямоприводные моторы можно встретить на моделях СМА LG и «Самсунг».

Вы можете самостоятельно снять инверторный двигатель для осмотра, но отремонтировать, если он неисправен, своими руками невозможно.

Отключив машину от питания, выкрутите все болты по периметру задней панели.
Чтобы снять ротор двигателя, открутите винты, крепящие проводку мотора.

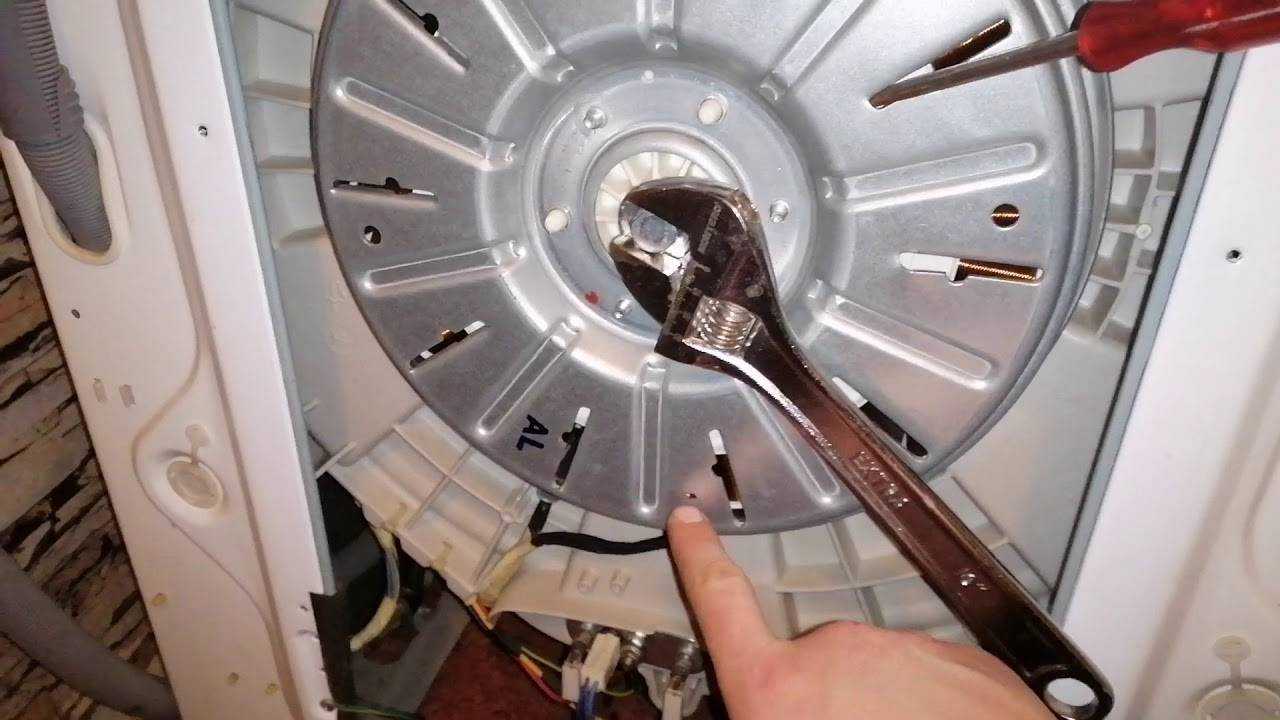

Удерживая ротор в неподвижном положении, выкрутите центральный болт.

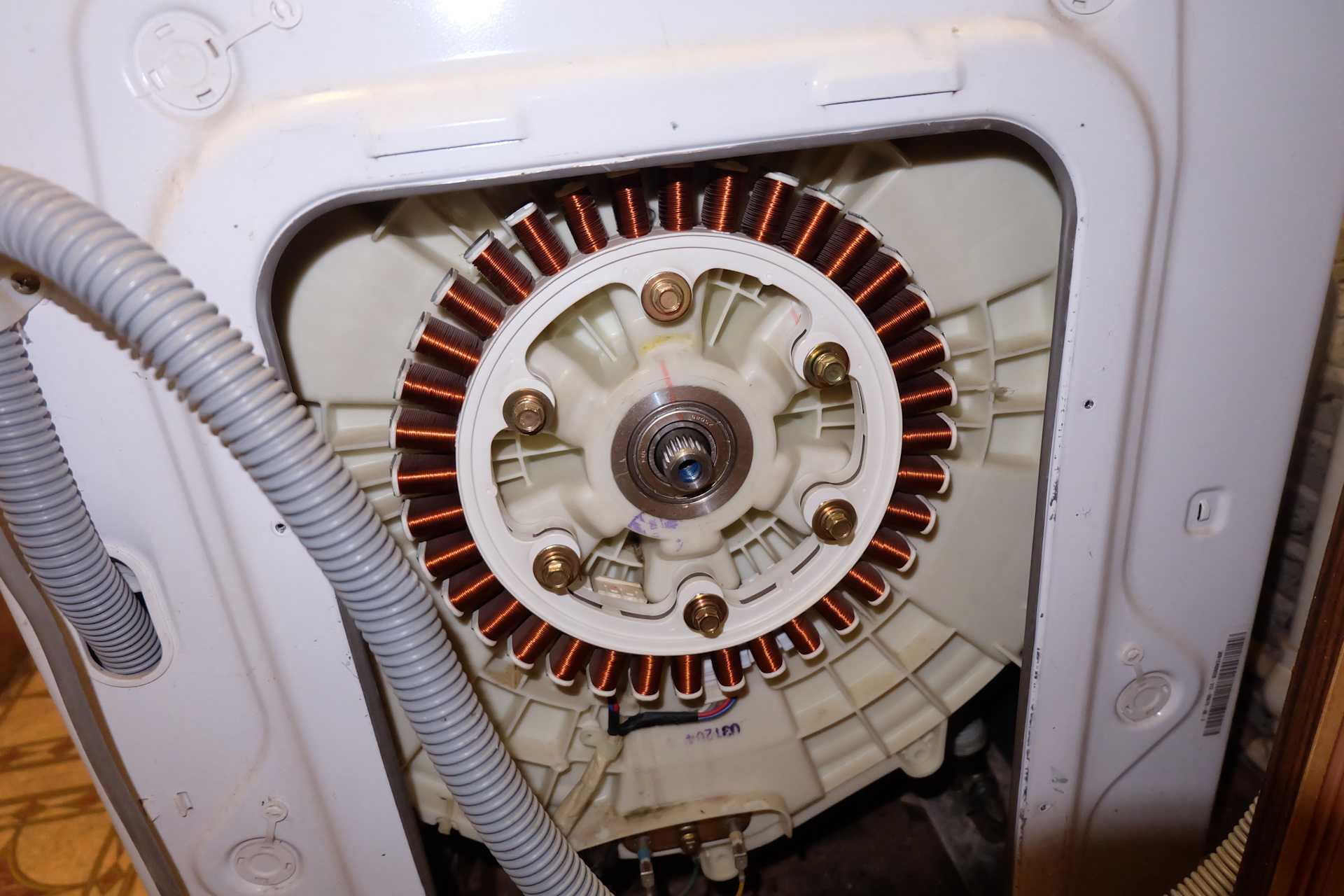

Сняв сборку ротора, открутите болты по периметру сборки статора.
Сняв статор, отсоедините его проводку.

При осмотре вы обнаружили подгоревшие части? Обратитесь в сервисный центр. Если нужно заменить обмотку двигателя, проще будет купить новый.

Коллекторный тип

Этот тип используется в стиральных машинах марок «Индезит», «Канди», «Самсунг», «Аристон», «Веко», «Электролюкс».

Чтобы проверить коллекторный двигатель стиралки, нужно к нему подобраться:

Сняв заднюю панель, под баком вы обнаружите двигатель.
Запомните или сфотографируйте расположение проводки и отсоедините ее от мотора.
Выкрутите болты крепления, достаньте мотор из корпуса.

Щетки

Щетки трутся о ротор, поэтому изнашиваются. Тогда теряется контакт, и цепь двигателя обрывается. При этом мотор начинает терять мощность, работать рывками, то запускаться, то останавливаться.

Если при подключении мотора к сети вы заметите искрение, это может говорить о проблемах со щетками или ламелями. Способы проверки двигателя мы описывали в предыдущих статьях.

По бокам корпуса вы найдете выступающие элементы – щетки.
Открутите их крепежный элемент и вытащите из корпуса.
Если они стерлись, проведите замену в обратном порядке.

Даже если одна щетка стерлась больше, чем другая, поменять нужно обе детали. Иначе это приведет к неравномерному воздействию на ротор и проблемам в работе.

Ламели

При длительной эксплуатации щетки протирают в ламелях коллектора впадины. Также ламель может отслоиться, потому что замкнул или заклинил ротор. Понять это вы сможете во время визуального осмотра. Если наблюдаются заусенцы, неровности, якорь снимается и устанавливается на токарный станок для проточки.

Промежутки между ламелями зачищаются. Чтобы их проверить, прозвоните промежутки Омметром. Если прибор покажет короткое замыкание, значит, зачистить нужно сильнее.

Определить неисправность ламелей можно, прокручивая ротор. Сильный шум говорит о поломке.

Подшипники

Износ подшипников двигателя приводит к трению между статором и ротором. Осмотрите ротор: если он начал изнашиваться, его нужно заменить вместе с подшипниками. При прокручивании ротор будет вращаться неравномерно, издавая царапающие звуки.

Чтобы снять подшипник с мотора, понадобится специальный съемник. Выбирают его в зависимости от размера подшипника. Устанавливая съемник, делайте упор на внутреннее кольцо.

Чтобы насадить подшипник на вал, можно нагреть его паяльной лампой. После остывания он четко сядет на место.

Обмотки

При замыкании или обрыве обмоток статора и ротора двигатель теряет мощность, гудит, но не крутит. Если мотор перегревается и срабатывает термостат, то стиральная машина не будет работать, стирка не запустится.

Проверка обмоток проводится мультиметром – прозвоните проводки и ламели. Заново установить обмотку при неисправности своими руками невозможно. Поэтому проще заменить двигатель СМ.

Теперь вы знаете, что проверять, если двигатель не запускается. Эксплуатируйте машину по инструкции, тогда все ее детали прослужат намного дольше.

Что необходимо для ремонта стиральной машины своими руками

Чтобы отремонтировать технику, нужно в первую очередь уметь ее разбирать и проводить диагностику. Для этого домашнему мастеру понадобятся следующие инструменты:

набор крестовых и шлицевых отверток разного диаметра;
набор гаечных ключей (в наборе обязательно должны быть ключи размером 18/19 и 8/9);
кусачки и пассатижи;
клещи, предназначенные для самозажимных хомутов;
фонарь (лучше выбирать налобный, чтобы руки были свободны);
мультиметр;
сервисный крюк для стиральных машин (он нужен для подвешивания крупных деталей, например, бака и барабана).

Перечисленные инструменты необходимы для ремонта практически всех стиральных машин: индезит, самсунг, аристон, миле, bosch, candy.

Замена подшипника на стиральной машине Индезит Своими руками. Инструкция по замене подшипников стиральной машины Indesit с клееным (спаянным) баком своими руками:

плоская и фигурная отвертки,
гаечные ключи,
трубчатые ключи или головки,
молоток,
плоскогубцы,
подшипники,
сальники.

Снимите верхнюю крышку. Для этого открутите два самореза с тыльной стороны стиральной машины индезит. После чего крышку необходимо сместить немного назад. Слегка приподнимите и снимите ее. Затем отложите в сторону, чтобы не мешалась при дальнейшей разборке. На некоторых моделях имеются пластмассовые защелки, которые крепят переднюю часть крышки. В таких случаях легкими ударами от себя снимите с защелок.
Снимаем крышку
Далее открутите шесть саморезов задней стенки. Она должна сама отсоединиться, освобождая доступ к мотору. В принципе двигатель будете снимать в конце. Но в любом случае стенку нужно было снять для того чтобы отсоединить от бака проводку и ремешок, чтобы он нигде не цеплялся.
Снимаем заднюю крышку
В стиральных машинах индезит бак вытаскивается из корпуса через верх. Для его снятия необходимо отсоединить переднюю панель, порошкоприемник, бетонный груз, резиновый манжет и отключить трубку датчика уровня воды. Это что касается верха. Снизу нужно отсоединить всю проводку, сливной патрубок, который идет на насос и соединяет его с баком и отключить амортизаторы, которые удерживают бак, чтобы он сильно не расшатывался в процессе стирки. После того как все это будет отключено и отсоединено можно будет снять бак. Смотрите
Устройство стиральной машины
Проводка с нагревательного элемента снимается просто. Для этого потяните клемы вниз. Не перепутайте потом в процессе сборки провода. Желтый провод в стиральных машинах индезит всегда желтого цвета. Провод, который втыкается в датчик температуры имеет пластмассовый разъем. Оставшиеся два провода являются силовыми. Их можно менять местами, так как подается переменный ток.
Снимите фишку питания с мотора и провод заземления.
Снимаем фишку питания
Чтобы отсоединить амортизаторы и патрубок нужно получить доступ к нижней части стиральной машины. Для этого наклоните стиральную машину на переднюю или боковую часть.
При помощи плоскогубцев снимите хомут и отсоедините сливной патрубок с насоса. Перед этим рекомендуется открутить фильтр и слить с него воду. Открутите с левой и правой сторон две гайки. Это освободит амортизаторы. Сожмите амортизаторы и передвиньте ближе к баку чтобы в дальнейшем не мешались. Убедитесь, что в нижней части бак ничего не держит.
Поставьте стиральную машину в исходное состояние. При помощи трубчатого ключа или головки открутите болты с груза, который находится в верхней части машины. Затем снимите его.
Снимаем груз
Открутите с тыльной стороны саморез, который держит порошкоприемник. Снимите отсек для подачи моющих средств. Для этого, чуть приподняв, потяните его на себя. Спереди порошкоприемник прикручен тремя саморезами. Одним снизу и двумя сверху. Перед тем как его снять нужно открутить саморезы, крепящие панель управления.
Снимите порошкоприемник и панель, приподняв ее вверх. Отсоедините провода с панели.
От порошкоприемника провода снимать не нужно. Снимите с крючка резиновую петлю и отсоедините патрубок. В некоторых моделях патрубок держится не на петле, а с помощью пружинного хомута.
Снимите с бака манжет, отсоединив хомут, крепящий его и потяните на себя. С лицевой стороны снимается таким же методом.
Снимаем манжету
Отцепите трубку с датчика уровня воды. Желательно снять прессостат, чтобы при снятии бака не обломить его. Для этого при помощи тоненькой отвертки отсоедините с защелок.
Вытащите бак из корпуса. Далее все манипуляции будут проводиться только с баком.
Снятый бак
Снимите с него пружинки и груз.
Отсоедините мотор.
Просверлите отверстия по периметру с интервалом в четыре сантиметра, в которые будут устанавливаться винты, так как сборка будет осуществляться с помощью винтов. Где не получится просверлить, пропускайте.

Разрезаем бак

Следующим действием нужно открутить шкив. Для этого Вам понадобиться шестигранный ключ типа звезда размера Т40. Постепенно расшатывая снимите его.
Закрутите винт и выбейте вал из барабана наружу. Сборку произведите в обратной последовательности.

Виды поломок и их устранение

Причины неисправности стиральной машины могут иметь разную основу. Зачастую к поломкам приводит неаккуратное использование техники, стирка без соблюдения правил инструкции. Пользователи могут заметить, что у агрегата нет нагрева, пропал звук при сливе, машина гудит и не набирает обороты, бьет током, не работает какая-либо кнопка или плохо стирает. В данных ситуациях можно попробовать разобрать и прочистить конструкцию своими силами или при помощи профессионалов. Однако перед ремонтом стоит обязательно выяснить, почему техника не держит клапан, скрипит, трясется, прыгает, долго отжимает, свистит, сенсорная панель не выбирает программу, только после чего приступать к процессу устранения неполадки.

Устранение неисправности в нагревательном элементе

Если причиной поломки стал выход из строя нагревательного элемента, то произвести ремонтные работы можно своими силами. Для этого потребуется аккуратно открутить несколько крепежных элементов, которые фиксируют и удерживают заднюю стенку стиральной машины. После производится ее демонтаж. Возле дна располагается нижняя часть бака – из него должны торчать два парных контакта, посередине располагается винт. К этому узлу подходят еще несколько небольших проводков – это и будет нагревательный элемент.

Следующим действием по устранению неисправностей будет проверку контактов с помощью мультиметра. Неисправность нагревательного элемента подтвердится, если показания прибора будут менее 20 Ом.

Для того чтобы извлечь нагревательный элемент (ТЭН) потребуется выполнить следующие действия:

Открутить винт.
Поддеть резинку уплотнителя.
Извлечь элемент.

В том случае, если он неисправен, будут заметны характерные повреждения – в большинстве случаев присутствует гарь. Причина поломки – наличие слоя накипи, попадание воды или перепад напряжения.

Важно помнить, что ремонт производится только полной заменой элемента – определенную его часть поменять не получится. Для устранения неисправности нужно приобрести оригинальную деталь, установить ее в обратной последовательности извлечению. Для того чтобы уплотнительная резинка легла надежно, требуется смазать ее машинным маслом

Если она будет располагаться неплотно, то с высокой вероятностью вода будет попадать на контакты нагревательного элемента, что вновь вызовет его выход из строя

Для того чтобы уплотнительная резинка легла надежно, требуется смазать ее машинным маслом. Если она будет располагаться неплотно, то с высокой вероятностью вода будет попадать на контакты нагревательного элемента, что вновь вызовет его выход из строя.

Как отремонтировать?

Если срок гарантии стиральной машинки Индезит истек, ремонтом платы управления придется заниматься за свой счет. Это тонкая работа, выполнить которую самостоятельно удастся лишь при условии, что у человека имеются знания в сфере электроники.

Как разобрать прибор?

В современных машинках Индезит с вертикальной загрузкой модуль управления располагается в верхней части, под панелью. Чтобы добраться до него, потребуется демонтировать крышку. Сделать это несложно. Достаточно открутить болты, расположенные на задней стенке прибора.

У машинок с горизонтальной загрузкой плата располагается в левом нижнем углу, если смотреть на нее сзади. Чтобы добраться до нее, придется открутить не только заднюю и верхнюю стенку, но и снять люк, который крепится на 6 саморезах.

Удобнее всего добираться до платы, если аккуратно уложить прибор набок (на ту сторону, с которой расположен лоток для порошка). Только после этого удастся отсоединить все провода и извлечь плату.

Перед началом работы машинку нужно обесточить и перекрыть клапан подачи воды. Только после этого можно приступать к демонтажу. Как снять крышку, подскажет эта статья.

Как снять и провести диагностику блока?

Прежде чем снять плату, нужно сфотографировать способ ее соединения с различными проводами. Это делается для того, чтобы в процессе обратной сборки не допустить ошибку.

Определить, в каком именно месте располагается дефект, сложно, если только элементы не подверглись выгоранию. Иногда нарушается пайка диодов и иных мелких элементов.

Для диагностики и ремонта потребуются следующие инструменты и приспособления:

мультиметр;
паяльник;
олово;
канифоль;
припой.

Хорошо, если под рукой будет схема блока управления конкретной модели стиральной машинки Индезит.

Ремонтные работы

Самостоятельно можно отремонтировать следующие элементы:

Конденсаторы. Он отвечают за стабилизацию напряжения. На то, что какой-то из них вышел из строя, будет указывать его вздутие. Если все конденсаторы имеют нормальные размеры, необходимо прозвонить их мультиметром (1 – произошел обрыв, 0 – короткое замыкание). При обнаружении вышедшего из строя элемента, его меняют.
Резисторы. Различают резисторы с сопротивлением 8Ом и до 2А (первый порядок) и с сопротивлением 10 Ом и 5 А (второй порядок). Если при диагностике будет обнаружено, что эти данные не соответствуют необходимым значениями, резисторы меняют.
Тиристорный коммутатор. Чаще всего он ломается при резком перепаде напряжения. К его диагностике приступают только после проверки всех конденсаторов. Сначала прозванивают диоды первого порядка (в норме напряжение не должно превышать 20 Вт). На фильтре напряжение не должно превышать 12 вольт.
Триггер. Его напряжение должно составлять около 12 Вт, а сопротивление – около 20 Ом.
Прошивка платы. Для выполнения работы потребуется адаптер-программатор, с помощью которого удастся получить доступ к программному обеспечению модуля. Стоит профессиональный программатор около 3000 рублей, более простая версия обойдется в 500 рублей. Также потребуется фирменный софт Индезит и драйвера. Их можно найти на официальном сайте ).

О ремонте электронного блока управления расскажет видео:

Замена

Если отремонтировать деталь невозможно, то придется ее заменить. Цена на нее стартует от 7500 рублей. Иногда мастера предлагают приобрести модуль управления б/у по сниженной цене. Однако совершая такую покупку, нужно понимать риски.

Деталь, проработавшая несколько лет в другом приборе, может выйти из строя в любой момент. Вернуть ее по гарантии не удастся.

Новые платы продаются в обычных и онлайн магазинах. Приобретать нужно деталь, которая соответствует модели стиральной машины. Когда новая плата будет куплена, ее нужно установить. Делается это по схеме демонтажа старой детали, но в обратном порядке. На этом этапе ремонта могут пригодиться фотографии, сделанные в процессе разбора стиральной машины.

После того, как плата будет установлена на место, а машинка собрана, проверяют ее работоспособность. Для этого прибор включают в сеть и запускают 15-минутный цикл стирки вхолостую. Если техника выполняет все команды, ремонт можно считать успешно завершенным.
