Как грамотно произвести ремонт модуля управления стиральной машины индезит?

Проверка модуля управления стиральной машины

Мы можем посоветовать вам поверхностно осмотреть модуль, чтобы найти прогары и повреждения. Есть и другие способы проверки, но проводить их может лишь опытный специалист. При выявлении неисправностей придется заменить «мозги» для стиральной машины.

Чтобы провести визуальный осмотр, разберемся, как снять плату стиральной машины. Сначала отключите стиралку от сети, затем поступите так:

• Вытащите лоток-дозатор для моющих средств. Для этого потяните его на себя, одновременно нажимая защелку в центре.
• Теперь открутите все винты, удерживающие панель управления.

С помощью отвертки разожмите пластиковые защелки. Снимите панель с корпуса.

• За панелью расположен главный блок. Сфотографируйте или пометьте маркером расположение проводов. Затем отсоедините их и достаньте блок.
• Возможно, чтобы добраться до платы, понадобится разжать защелки блока.

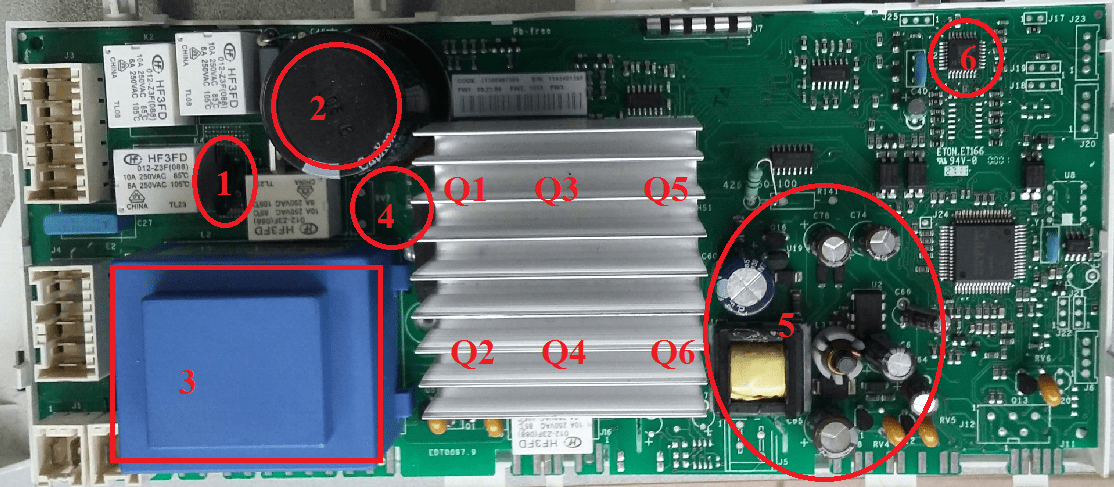

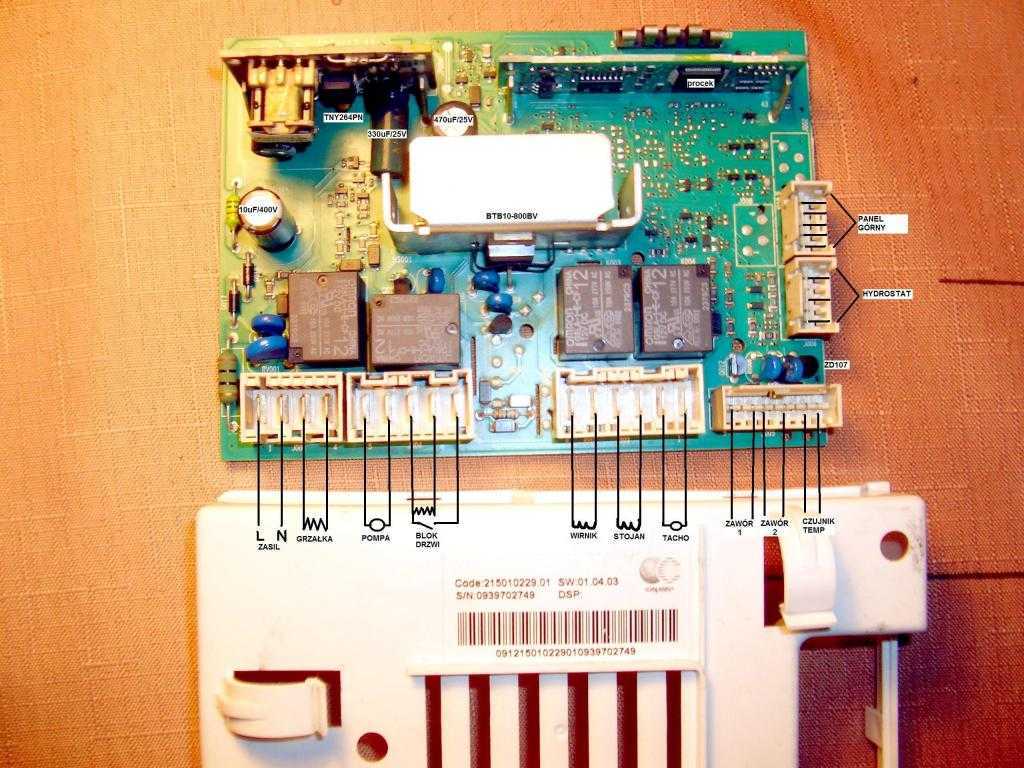

Как только плата оказалась перед вами, тщательно осмотрите ее. Заметили подгоревшие участки? Тогда нужно выполнить ремонт блока управления стиральной машины.

Ремонт Indesit Wisn 101

У этой модели имеется много преимуществ. Однако пользователи отмечают слабый жгут, который установлен на барабане. Если по этой причине стиральная машина Indesit Wisn 101 не включается, на дисплее показывается надпись А6. Чтобы отремонтировать модель самостоятельно, придется подготовить необходимые инструменты. В первую очередь рекомендуется подобрать набор отверток. Также нужен большой ключ под головку штока. Для начала ремонта снимается крышка стиральной машинки, которая находится на задней панели. Следующим шагом отсоединяется роторная коробка.

Если этого не сделать, шток сложно будет скрутить. Для того чтобы ротор отсоединить, придется воспользоваться ключом. Следующим шагом откручивается непосредственно шток. Баран необходимо отсоединять руками

При этом важно фиксировать защитный жгут. Если лента на нем потрескалась, значит, ее нужно заменить. Чтобы это сделать, надо узнать диаметр жгута, который указан на внешней стороне

После этого можно поставить барабан на место и установить ротор

Чтобы это сделать, надо узнать диаметр жгута, который указан на внешней стороне. После этого можно поставить барабан на место и установить ротор.

Как правильно перезагрузить машинку

Перезагрузку стиральной техники можно выполнить с помощью специальной кнопки «Reset». Однако у большинства стиралок данная кнопка отсутствует. В этом случае кнопка запуска программы выполняет функцию кнопки перезагрузки.

Важно отметить, что перезапуск стиралки в зависимости от модели может выполняться по-разному. Поэтому перед любыми действиями рекомендовано всегда прочитать инструкцию

Для изменения режима необходимо выполнить следующие действия:

Нажать и удерживать кнопку запуска программы 3-5 секунд;
Подождать, пока машина остановится

Важно отметить, что некоторые модели стиралок перед остановкой сливают воду.
Выбрать соответствующий режим;
Добавить моющее средство в , если это необходимо;
Запустить стирку, нажав соответствующую кнопку.. Иногда требуется доложить или вытащить вещи из стиральной машины

В этом случае при перезапуске программы будет выполняться слив воды. Сначала выполняется остановка процесса. Для этого надо нажать на кнопку запуска программы и удерживать ее нескольких секунд. Затем из машины

Иногда требуется доложить или вытащить вещи из стиральной машины. В этом случае при перезапуске программы будет выполняться слив воды. Сначала выполняется остановка процесса. Для этого надо нажать на кнопку запуска программы и удерживать ее нескольких секунд. Затем из машины.

Сделать это можно следующими способами:

• С помощью специального шланга, расположенного рядом с дренажным фильтром;
• Через ;
• Выбрав режим отжима при работающей функции «Без отжима». Стальная машина сольет воду за несколько минут, после чего остановится, и ее дверца разблокируется.

Если слив воды осуществлялся самостоятельно, то далее рекомендуется выключить стиралку. Для этого надо нажать кнопку выключения, после чего выдернуть шнур из розетки. Через 5-10 минут произойдет разблокировка дверцы стиралки, и она откроется. Далее положить или извлечь нужную вещь и запустить стиралку привычным способом.

При перезагрузке стиральной техники важно сначала выключить ее, и лишь после этого выдергивать шнур электропитания. Иначе может произойти блокировка машинки либо могут возникнуть сбои в функционировании системной платы

Ремонт последней обойдется достаточно дорого.

При отключении электроэнергии необходимо выдернуть из розетки провод электропитания. Дело в том, что при подаче электричества может произойти скачок напряжения. Поэтому отключив стиральную технику от электропитания, мы предотвратим сгорание платы управления. Когда электроэнергия появится, машину можно снова включать. Аппарат продолжит стирку, если не произошел автоматический сброс программы. Иногда машинка при включении сливает жидкость и

Часто бывает так, что выбрав тот или иной режим стирки в стиральной машине-автомате, вы понимаете, что он не подходит для данного вида белья. Может случиться и такое, что вы что-то забыли положить в машину или вам нужно вытащить из барабана случайно попавшую туда вещь.

Причины выхода модуля из строя

Существует множество факторов, влияющих на долговечность модуля управления стиральной машины. Некоторые из них ведут к поломкам, которые легко исправить, для устранения других не обойтись без вызова специалиста.

Заводской брак

Достаточно редкая проблема, особенно у именитых производителей. Брак может выражаться в чем угодно, в плохой пайке деталей, пробитой дорожке на плате, некачественных радиодеталях. В подавляющем большинстве случаев брак «всплывает» в самые первые недели эксплуатации. Решение проблемы – вернуть устройство по гарантии.

Несоответствие параметров питающего напряжения

Скачки напряжения в сети достаточно частое явление. Сильный всплеск может повлечь за собой выход из строя любого электронного прибора, в том числе и платы модуля управления. Чаще всего сервисные мастерские не считают данный случай гарантийным, потому проще заранее обезопасить себя от подобной неприятности, подключая машину через стабилизатор напряжения.

Отказ одного или нескольких датчиков

Собственно, эта неисправность не относится к плате управления стиральной машиной. Для исправления данной проблемы достаточно выявить сбойный датчик и заменить его.

Замыкание, вызванное попаданием воды в модуль

Работа стиральной машины невозможна без воды, а вода не лучший спутник электричества. Попадание даже небольшого количества влаги на плату может стать причиной выхода ее из строя. Большинство производителей стараются обезопасить покупателя от подобной неприятности, блоки герметично закрывают, устанавливают защиту от случайного замыкания. Но от этого никто не застрахован. Вода может попасть в модуль после ремонта или в процессе транспортировки машины.

Помимо вышеперечисленного, причиной некачественной работы модуля может стать нагар, образовавшийся на соединительных контактах или их загрязнение. Также немало неприятностей могут доставить грызуны, у которых хватило сообразительности проникнуть внутрь устройства. В любом случае начинать проверку стоит с того, что осмотреть плату модуля управления, очистить ее от грязи, промыть контакты, убедиться в сохранности проводки.

Проверка модуля управления

Даже самая дорогая и качественная стиральная машина может сломаться. Любой агрегат может выйти из строя, в том числе и блок управления. Если машина перестала нормально работать, первым делом нужно определить причину, понять, какой именно блок вышел из строя.

Выход из строя платы модуля управления может сопровождаться самыми различными симптомами.

1. В процессе выполнения программы индикаторы машины зависают. Панель управления не реагирует на действия пользователя. На дисплее не отображается никаких сообщений об ошибке.
2. Лампочки панели управления хаотично мигают. Не представляется возможным включить ни одну программу.
3. Удается выбрать и запустить программу стирки, но устройство не набирает воду или набирает и одновременно сливает ее. При этом на действия пользователя реакции также не наблюдается, помогает только «перезагрузка».
4. Запустив программу стирки, машина не переключает режимы работы и в случае отсутствия реакции пользователя может стирать часами, не пытаясь слить воду.
5. Сразу после включения устройство самопроизвольно отключается.
6. Индикация сообщает о нормальном процессе стирки, создается видимость переключения режимов, но ничего не происходит, машина не набирает воду, не работает двигатель.
7. Самопроизвольное изменение скорости и направления вращения двигателя. Характер его работы изменяется вне зависимости от программы, частный случай – двигатель вращается без остановок и в одну сторону.

Еще одним свидетельством в пользу неисправности платы управления стиральной машины является несоответствие температуры воды параметрам выбранной программы. Тэн либо слишком перегревает ее, либо попросту не включается.

Ошибочная информация с датчика уровня воды

У данного прибора есть еще одно название – прессостат. Он измеряет уровень давления в баке, при поступлении в него воды или ее отсутствии. При достижении определенного уровня жидкости прессостат срабатывает и закрывает входной электромагнитный клапан. При неисправности с датчика могут приходить одновременно сигналы о том, что бак полон и в то же время пуст.

Датчик давления обычно располагается в верхней части корпуса, под крышкой

Причина неполадки – залипание одной из контактной групп, информирующих о пустом или полном баке. Проблема также может скрываться в управляющем блоке и контактах проводки. Если эти узлы исправны, придется заменить датчик уровня воды.

Некоторые особенности, которые нужно учесть

Техника от компании Беко очень удобно сконструирована, поэтому заменить тот же изношенный подшипник не составит труда. Также эти машинки куда проще разбираются, чем техника от других производителей. При ремонте чаще всего не нужно будет снимать бак, комплектующие итак будут доступны. Снять можно лишь его переднюю часть, после этого будет возможно достать барабан сзади, но бак все же останется в машинке. Только если подшипник вовсе пришел в негодность и его нужно достать из стакана – придется снимать барабан вместе с баком.

Для получения доступа к передней части бака, сперва нужно снять переднюю панель и нижний противовес. После от бачка нужно открутить трубки и провода. Перед тем, как отключить все это – сделайте фотографию, особенно припайки проводов. Сделав это, можно быть уверенным в правильной сборке.

Спереди бачок крепиться на 12-ти зажимах, их нужно снять. После чего он запросто вытаскивается. Подшипники посажены на нее очень плотно, поэтому ее нужно аккуратно выбивать, желательно резиновым барабаном.

Винт, который держал шкив на валу не стоит использовать снова.

Автоматическое тестирование машины

Большинство автоматических стиральных машин производства известных производителей имеют функцию проверки работоспособности – автотест. Эта процедура позволяет получить точные данные о системе и, исходя из полученного результата, принимать решение о необходимости ремонта.

Процедура запуска программы автоматического тестирования зависит от конкретной модели. Стоит внимательно изучить инструкцию, там обязательно будет указана последовательность действий. Для примера, автотест стиральной машины Ardo запускается следующим образом:

• стрелка программатора поворачивается и устанавливается вертикально вниз,
• выставляется нулевая температура,
• зажимаются все кнопки панели управления.

Важно не забывать о том, что во время тестирования в барабане должно быть пусто, до начала теста надо убрать белье, при необходимости вычерпать и вымокать тряпкой воду. Результатом работы программы автоматического тестирования будет код ошибки, который однозначно укажет на причину поломки

Правда, в случае неисправности платы модуля управления автотест далеко не всегда сможет корректно отработать, что также можно считать косвенным подтверждением выхода платы из строя

Результатом работы программы автоматического тестирования будет код ошибки, который однозначно укажет на причину поломки. Правда, в случае неисправности платы модуля управления автотест далеко не всегда сможет корректно отработать, что также можно считать косвенным подтверждением выхода платы из строя.

Ремонт неисправной помпы

На рисунке видно, что водяная помпа расположена в нижней части стиральной машины и соединяется с фильтром. Иногда в работе помпы случаются сбои, первым признаком которых является нарушение слива воды. К основной причине неисправности можно отнести существенные нагрузки, которые водяной насос испытывает в течение длительного времени. Это связано с целевым назначением помпы, заключающемся в своевременном и полном выкачивании воды из рабочего бака.

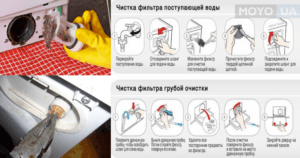

До того, как ремонтировать насос, рекомендуется выполнить очистку фильтра, прикрытого защитной панелью. Вначале откручивается крышечка, а сам фильтр извлекается, прочищается и промывается. Нужно обязательно проверить отверстие, из которого он был извлечен. Внутри будет видна крыльчатка водяного насоса. Она проверяется на наличие инородных предметов, способных заклинить ее. Если таковые обнаружены, их следует извлечь. Как показывает практика, наиболее распространенными причинами затрудненного слива воды считаются засоренный фильтр, сливные шланги и двигатель помпы.

Если же прочистка фильтра не дала желаемого результата, потребуется ремонт помпы или ее полная замена. С этой целью стиральная машинка Индезит укладывается на бок, после чего откручиваются винты, которыми насос крепится к корпусу. Далее, отключаются электрические провода и отсоединяются два шланга. Эти шланги также необходимо осмотреть и прочистить. Проверку следует начинать с обмотки двигателя на предмет обрыва с помощью тестера. В нормальном состоянии сопротивление обмотки составляет 150-300 Ом.

Для поиска других неисправностей помпу необходимо разобрать. Предварительно нужно пометить ее положение по отношению к двигателю. После этого двигатель насоса отсоединяется от корпуса, ротор вынимается из статора. Очень часто внутри помпы все забито грязью, препятствующей свободному вращению ротора. В этом случае все внутренности промываются. Сальник на оси ротора нужно поправить, а подшипник оси смазать литолом. Обратная сборка помпы выполняется с использованием герметика, чтобы соединения и стыки не пропускали воду. При сборке нужно помнить о нанесенных метках.

Неисправности электродвигателя

Одной из основных деталей стиральных машин Индезит является электродвигатель. В конструкциях используются в основном коллекторные моторы. Данный узел относится к наиболее износоустойчивым механизмам. Электродвигатель обладает возможностью плавной регулировки скорости вращения, не усложняя конструкцию в целом. Тем не менее, абсолютно надежных устройств не существует в принципе, поэтому иногда требуется ремонт двигателя стиральных машинок.

Основной причиной неисправностей может стать не только естественный износ деталей, но и неаккуратная эксплуатация стиральной машины, связанная с ее чрезмерными перегрузками. Ремонт двигателя достаточно сложная процедура, в связи с чем гораздо проще выполнить замену всего узла.

Для демонтажа неисправного двигателя в первую очередь снимаются внешние панели машинки, чаще всего это верхняя и задняя. Далее отсоединяются питающие провода, а со шкива снимается ремень. После отвинчивания креплений, двигатель извлекается из стиральной машины. После диагностики выполняется его ремонт или полная замена. Сборка стиральной машины выполняется в обратном порядке.

Болтается барабан в стиральной машине, что делать? Ремонт барабана стиральной машины

Замена подшипника в стиральной машине: пошаговая инструкция

Замена сливного насоса (помпы) на всех моделях стиральных машин — Как заменить сливной насос в стиральной машине

Заклинило барабан стиральной машины, он не вращается

Как поменять подшипник на стиральной машине Канди: Пошаговая инструкция

Как снять и почистить фильтр в стиральной машине: подробная инструкция

Особенности ремонта Индезит моделей wisl

Каждая поломка сопровождается наличием симптомов. Какие-то имеют явный признак (визуальный) — механические, запах гари, разрушение узлов и устройств.

А какие-то скрытый дефект.Эти самые коварные, так как приходится проверять всю цепочку устройств и время затягивается. Особенно у неопытного мастера.

Практически все модели Индезит wisl 103, wisl 105, wisl 83, wisl 82, wisl 102 построены на модуле управления EVO II с коллекторным двигателем.

Поэтому их устройство и починка во многом будет схоже.

Расшифровка кода ошибки по мигающим индикаторам:

Сложив числа, соответствующие мигающим светодиодам, Вы получите код ошибки.

Как пример ошибка F10 складываем сумму 8+2=10 (F10).

Неисправности по коду ошибки:

F01 — потерян сигнал между платой управления и двигателем.

Тестером замеряем контрольные напряжения на колодке управления мотора:

Возможно пришел в негодность тиристор управления мотором.Кроме того прозвоните клеммы двигателя.

F02 — отсутствие сигнала от тахогенератора двигателя и электронного модуля.

Тоже проверяем колодку двигателя и разъем.

Убеждаемся в исправности тахогенератора:

Таходатчик осуществляет контроль скорости вращения ротора двигателя.

Когда он крутится, на выводах катушки тахогенератора образуется переменное напряжение.

Частота сравнивается электронной платой и осуществляется контроль за вращением барабана. Достаточно бывает подтянуть винты крепления датчика или его приклеить, чтобы восстановить правильную работу двигателя.

Сопротивление контактно группы в спокойном состоянии должно быть около 70 Ом. Не убирая щупы от клемм выводов катушки вращайте вал двигателя. Сопротивление, при этом должно меняться. Если это происходит значит тахогенератор исправен.

F03 — обрыв температурного датчика (термистор), пробитие процессора на модуле.

Сам датчик редко выходит из строя.Обычно нет сигнала с платы (контакты разъема)

Для начала датчик температуры прозвонить, перепрошить ПЗУ, килоомные резисторы прозвонить.Если не помогло — плата под замену.

F05 — не работает сливная помпа или реле давления (датчик уровня).

Процентов на 80 здесь виноват засор (фильтр, сливной шланг) или насос.

Чистим фильтр, сняв лицевую панель плоской отверткой и окручиваем его:

Крыльчатка помпы должна быть чистой, без мусора:

Кладем стиральную машину на бок и отделяем патрубок от бака и помпы:

Если ошибка F05 снова выскакивает — причина в электрике, а именно почему не работает насос откачки?

Берем мультиметр в руки и запустив программу слива замеряем напряжение на клеммах помпы. Оно должно быть равным 220 вольт.

Присутствие его говорит нам о замене насоса.

F07, F08 — тэн не в воде, не работает (сгорел или обрыв).

Убедитесь, что присутствует вода в баке заглянув в барабан. Далее, сняв заднюю стенку, проверить тэн тестером:

F04, F08 — прессостат (реле уровня воды).

Наличие сигнала с разъема.

Проверить состояние датчика уровня:

— контакты-2-4 замкнуты — уровень «ПУСТОЙ БАК» — контакты 2-3 замкнуты — уровень «ПОЛНЫЙ БАК» — контакты 2-1 замкнуты — уровень «ПЕРЕЛИВ» (не меньше половины уровня стекла загрузочного люка.

Снять верхнюю крышку, открутив два винта сзади.Этот датчик находится сверху:

Зачем нужен он?

Для регулировки уровня воды в баке:низкий, средний и высокий.Также предусматривается защита от переполнения бака.

Как проверить? Просто дуем в него.Должны быть слышны щелчки.Их может быть три.Зависит от уровней воды, предусмотренных программой:экономичная, деликатная, половинная загрузка.

F09 неисправна карта памяти электронной платы.

F10 — превышено время набора воды.

Может быть засорен заливной патрубок от кюветы моющих средств до бака, неправильно работает клапан залива воды.

Кроме того проверьте датчик уровня(смотрите выше).

Как включить стиральную машину

Перед началом работы необходимо проверить подключение машинки к электросети, приготовить вещи для загрузки, предварительно разделив светлое, тёмное и цветное бельё, которое нужно стирать раздельно. Общий объём вещей должен соответствовать номинальному значению агрегата: ни в коем случае нельзя забивать барабан до предела

Также обратите внимание на ткань изделий, стирать одновременно можно только вещи из однотипных тканей

Загрузка стирального порошка

Стиральный порошок нужно загружать в специальный отсек для порошка, который обычно состоит из трёх отделений:

1. Левый — для основной стирки.
2. Правый — для предварительной стирки.
3. Средний — для кондиционера.

Такое условное распределение характерно для большинства марок устройств. Если же хотите уточнить эту информацию, обратитесь к инструкции по эксплуатации конкретно вашей модели.

Совет! При засыпке стирального порошка важно соблюдать дозировку, которая отмечается на упаковке. Бытует мнение, что чем больше засыпать порошка, тем качественнее простираются вещи. Однако при его избытке бельё наоборот плохо выполаскивается, могут оставаться пятна и белые разводы, что в дальнейшем способно повлиять на развитие аллергии

Однако при его избытке бельё наоборот плохо выполаскивается, могут оставаться пятна и белые разводы, что в дальнейшем способно повлиять на развитие аллергии.

Загрузка белья в барабан

Перед тем как загрузить отсортированные по цвету и материалу вещи, аккуратно разложите их, чтобы они не лежали комом. Таким образом, процесс стирки и отжима будет более качественным. После этого плотно закройте дверцу устройства.

Выбор режима стирки

Режим (программа) работы выбирается либо посредством нажатия механической или сенсорной кнопки, либо при вращении переключателя, указатель которого направлен на определённый режим. Некоторые модели машинок-автоматов совмещают оба вида управления.

Аппарат может иметь следующие программы стирки, в зависимости от типа ткани и интенсивности:

• быстрая;
• бережная;
• деликатная;
• ручная;
• повседневная;
• одежда для малышей;
• хлопок;
• синтетика;
• шерсть и другие.

Режимы и функции в стиральной машине

Определение температуры стирки

Температурный режим задаётся от 30˚C до 95˚C. Не ориентируйтесь на выбор исключительно максимальной температуры, соблюдайте следующие рекомендации:

• температура выбирается исходя из степени загрязнённости вещей; если же бельё нужно просто освежить, достаточно выбрать минимальную температуру 30˚C или 40˚C;
• синтетику лучше всего стирать при температуре в пределах 40-60˚C;
• постельное бельё и банные принадлежности рекомендуется стирать при максимальной температуре.

Выбор интенсивности отжима белья

Интенсивность отжима задаётся числом оборотов в минуту. Чем лучше отжим, тем меньше влаги будет оставаться в вещах, и они высохнут гораздо быстрее.

Важно! Для деликатных изделий нужно выбирать минимальную интенсивность отжима. А особо деликатные ткани (шёлк, шифон) лучше вообще не отжимать в машинке

Запуск процесса стирки

Машинка-автомат запускается нажатием кнопки «Включить». Сам цикл запускается при нажатии кнопки «Старт», которая, как мы уже выяснили, может совмещать и функцию «Пауза». При удачном запуске процесса, при наличии индикатора, на нём будет отображено время стирки.

Современные агрегаты оснащены функцией отложенного старта, что очень удобно. К примеру, вы можете задать время включения устройство во время вашего отсутствия дома, чтобы вещи успели постираться к приходу. Или же можно установить время запуска на 5 утра, чтобы стиральная машина завершила работу к вашему утреннему пробуждению, и вы смогли вытащить уже чистое бельё.

Окончание цикла

При окончании работы устройство остановится, и прозвучит соответствующий звуковой сигнал. Через тридцать секунд произойдёт разблокировка замка дверцы, и вы сможете достать постиранные вещи. Если дверца не откроется, то это будет свидетельствовать о некой поломке аппарата.

Для общего ухода за вашей машиной протрите сухой салфеткой барабан и резиновую манжету на дверном проёме, поскольку именно здесь зачастую скапливается большой объём воды. Для просушивания барабанного отсека и предотвращения образования в нём споров плесени и грибков оставляйте дверцу приоткрытой.
