Как подключить домашний кинотеатр к телевизору, чтобы был звук 5.1

Общие рекомендации по обустройству домашнего кинозала

Хорошее оборудование, правильная его настройка и грамотная расстановка колонок – это залог получения качественного воспроизведения просматриваемых фильмов, клипов и программ

Но кроме данных моментов, при организации домашнего кинозала следует принимать во внимание следующие рекомендации:

1. Лучше приобретать колонки и сабвуфер, корпус которых изготовлен из ДСП или из дерева, а не из пластмассы. Это позволяет улучшить качество воспроизведения звукового сигнала, так как при высоком уровне звука пластиковые модели сильнее дребезжат и искажают звучание.
2. Если кинотеатр мощный, то стоит позаботиться о звукоизоляции помещения, в котором планируется его использовать. Такая операция дополнительно способна усилить звуковой фон в комнате, оградить от проблем по поводу шума со стороны соседей (при их наличии).
3. Левую и правую акустические колонки необходимо располагать на одинаковом расстоянии от места нахождения зрителей.
4. Пол считается оптимальным местом для установки сабвуфера.
5. Места для размещения зрителей не следует располагать возле стен. Связано это с тем, что там должны быть установлена акустика.
6. Колонки позади зрителей лучше устанавливать так, чтобы они были выше их голов. А фронтальные модели не следует ставить в ниши.
7. Колонки с отверстиями сзади (для фазоинвертора) нельзя ставить вплотную к стенке. Иначе пропадут низкие частоты.
8. Для помещений площадью менее 30 квадратов обычно используют акустику до 70÷100 Вт мощностью, а для комнат большего размера – системы на 150 Вт. Вообще, чем больше площадь, тем мощнее можно устанавливать акустическую систему.
9. Чтобы иметь возможность воспроизводить звуковые спецэффекты, понадобятся минимум две колонки.
10. Размещение колонок по комнате «на слух» позволяет учесть индивидуальные особенности слухового аппарата. Но в общем случае, следует ориентироваться на принцип симметричного расположения акустики.
11. Использование оборудования с возможностью беспроводного подключения позволяет избавиться от необходимости протяжки кабеля.
12. При необходимости можно подобрать модели колонок, которые непосредственно предназначены для встраивания в мебель.
13. Отдавать предпочтение при организации домашнего кинотеатра лучше проверенным производителям оборудования данного сегмента. Популярностью пользуются, например, техника фирм Samsung, Sony, Onkyo, Yamaha, Velodyne.
14. Для совместного использования с домашним кинотеатром предпочтение следует отдавать телевизорам диагональю от 32 дюймов.

Если не учитывать рассмотренные советы, то это может отразиться на качестве звучания в отрицательную сторону. Современные модели колонок отличаются компактностью, что увеличивает варианты их расстановки.

Хороший кинотеатр – это не обязательно очень дорогостоящий. Добиться качественного звучания и хорошей картинки позволяют и бюджетные модели, например, Sony BDV- E4100, Samsung ht j5530k.

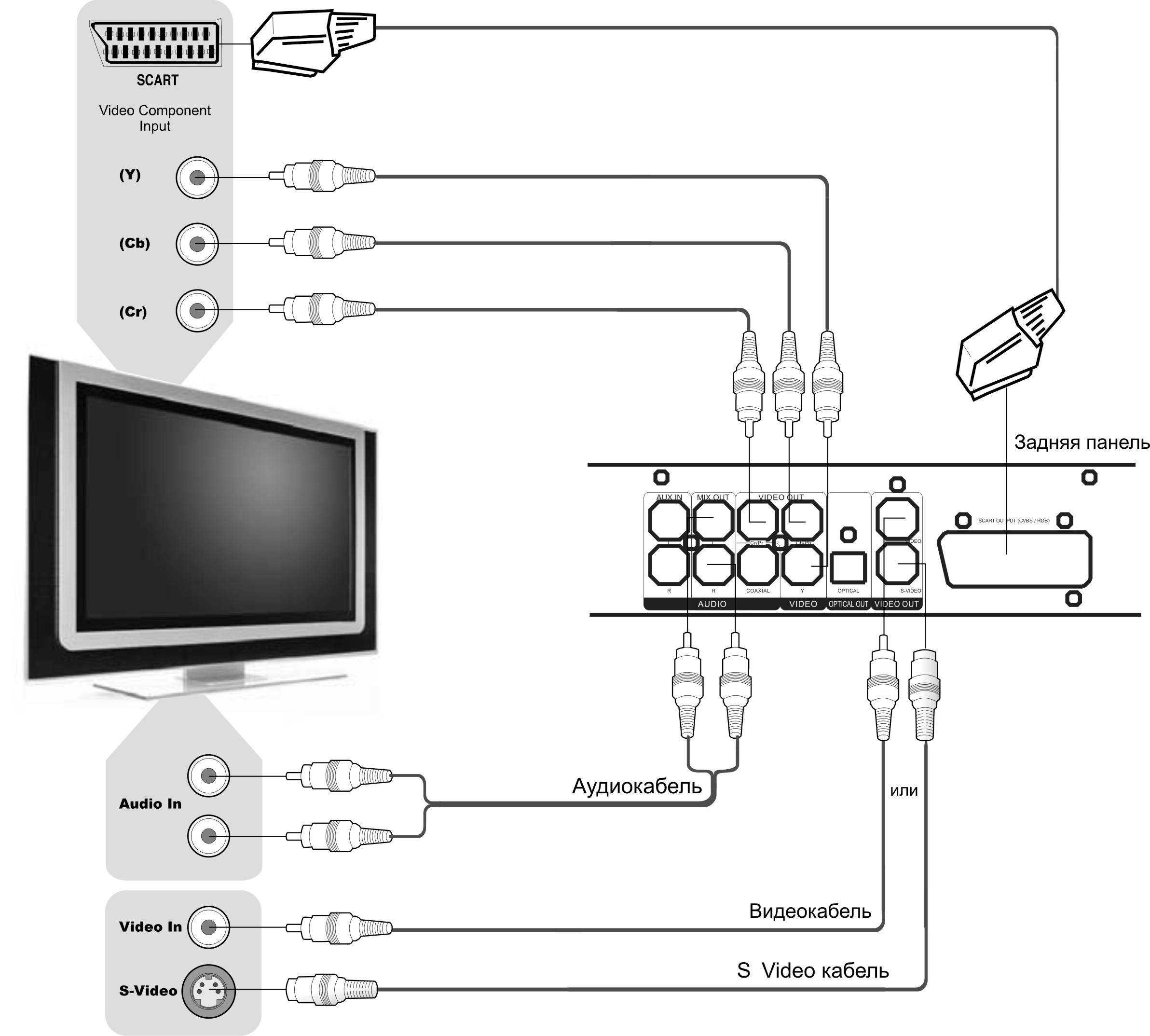

В комплектации к новому домашнему кинотеатру обязательно прилагается сопроводительная инструкция, в которой имеются разделы на русском языке. В ней показано правильное подключение всего комплекса аппаратуры, предлагаемое производителем. Если руководство потеряно или производится замена отдельных устройств системы на аналоги более позднего поколения либо от других изготовителей, то следует ориентироваться по имеющимся у оборудования типам разъемов.

Вариант подключения к телевизору (модель от Samsung) домашнего кинотеатра для получения звука в формате 5.1 показан в нижеследующем видеоролике.

https://youtube.com/watch?v=uAEcwmSHe00

Особенности подключения по моделям

Теперь расскажем, как вывести звук на внешние динамики в телевизорах разных производителей.

Телевизор LG

Подключить колонки к телевизору LG можно разными способами. Вот типичная панель Smart TV этого производителя.

Здесь есть оптический выход, три разъёма HDMI, «тюльпаны», SCART и выход под наушники. Подключите колонки с помощью подходящего кабеля. При необходимости используйте переходник.

Чтобы завершить настройку подключения внешних динамиков к ТВ Лджи, войдите в меню, нажмите значок с шестерёнкой, затем иконку с тремя чёрточками и выберите «Звук». В разделе «Аудиовыход» выберите «Аудиовыход (оптика/HDMI ARC)», если используется один из этих разъёмов. Здесь же активируйте режим SIMPLINK.

Если у вас колонки с поддержкой синхронизации звука LG (Sound Sync), кликните на «Синхронизация звука LG (оптика)» (если у вас Bluethooth-колонка, то «Синхронизация звука LG (беспроводная)»).

Телевизор Samsung

Чтобы подключить колонки к телевизору Samsung, используйте любой доступный вариант – оптику, RCA или HDMI. В современных моделях доступны все эти разъёмы.

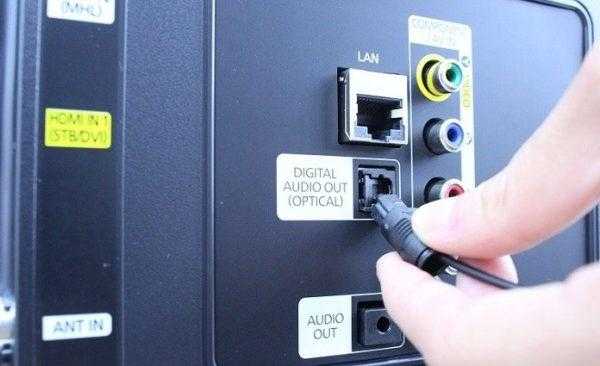

Если вы используете оптический выход или Bluetooth-динамики, нужно в настройках звука указать устройство воспроизведения. Для этого войдите с помощью пульта в меню телевизора «Самсунг», нажмите шестерёнку, найдите раздел «Звук» (изображение динамика) и кликните «Настройка громкоговор.» / «Выбрать динамик». Здесь из списка выберите оптический выход или блютуз-устройство.

Телевизор Philips

Чтобы подсоединить акустическую систему к телевизору «Филипс», используйте HDMI с технологией ARC, цифровой выход или разъем для наушников.

При подключении по HDMI войдите в настройки телевизора, откройте общие настройки, пункт EasyLink и включите эту опцию. Чтобы она активировалась автоматически при подсоединении аудиосистемы, в меню «Настройки телевизора» перейдите в раздел «Звук» — «Дополнительные» — «Акустические системы телевизора» и активируйте «Автозапуск EasyLink».

Теперь нужно включить передачу звука по HDMI. В этом же разделе включите опцию «HDMI ARC».

При использовании цифрового выхода в разделе «Акустические системы телевизора» в качестве источника укажите Optical, если у вас оптический кабель или Digital/COAX для коаксиального кабеля.

На телевизорах Philips встроенные динамики не отключаются автоматически при подсоединении внешней аудиосистемы. Их нужно выключить вручную через меню «Настройки телевизора» — «Звук» — «Дополнительно» — «Акустические системы телевизора».

Виды акустики

В этом разделе мы рассмотрим существующие варианты колонок, а также как подключить акустическую систему к телевизору.

Пассивные колонки

Пассивные колонки максимально просты. В их конструкции есть:

• динамики;
• фильтры частот в многополосной акустике;
• магнитное экранирование помех;
• корпусное решение, создающее рабочий объем воздуха и обеспечивающее минимальные уровни дребезга.

Пассивная акустика работает от сигнала усилителя телевизора

При ее подключении важно соблюдать соответствие параметров. То есть, следует заглянуть в инструкцию к телевизору

Там указан импеданс встроенных динамиков и их мощность. Если подключить к ТВ пассивные колонки с аналогичными параметрами, они будут работать в оптимальных режимах и не перегружать электронику телевизора.

В случае если акустика для телевизора делается своими руками, рекомендуется следовать еще ряду простых правил.

1. Провод подключения должен быть из меди и иметь сечение не менее 1 мм. Обычно выбирают многожильный кабель.
2. Если выходы телевизора имеют четкое требование коммутации общего и сигнального провода, игнорировать его нельзя ни в коем случае.
3. Рекомендуется выбирать разъемы с контактными элементами, не подверженными коррозии.

Наконец, при создании пассивных колонок нужно правильно коммутировать каналы

Это важно в условиях современного цифрового ТВ со стереозвуком. Например, если в фильме танк стреляет слева, будет несколько неожиданно и некомфортно слышать его из правой колонки

Активная акустика

Активные колонки или акустические системы — самодостаточное устройство. У него есть параметр импеданса, который должен соответствовать требованиям к телевизору. В остальном пользователю совершенно не о чем беспокоиться. Динамики в активной системе сбалансированы, фильтры настроены. И главное, есть усилитель как угодно большой мощности.

Активная акустика отвязана от телевизора. От него ей нужен только сигнал. Это может быть аналоговый или цифровой формат.

Отличные результаты показывают системы, работающие с оптическим портом. Они способны выжать максимум из звука. Кроме этого, не будет никаких задержек или сбоев передачи данных даже при трансляции объемных массивов данных, аудио очень высокого качества.

Все, что требуется от пользователя — это читать инструкции. Активная система устанавливается и подключается к питанию согласно рекомендациям производителя. Затем она подключается к телевизору. Настройка большинства систем при этом не нужна. Все, что остается — взять пульт дистанционного управления или настроить оптимальные уровни громкости и частотных полос согласно своим предпочтениям.

Мультимедийный центр

Этот вид акустики обеспечивает вас более качественным звуком. Подсоединение музыкального центра осуществляется через переходники типа колокольчики или TRS. Продаются они в любом промышленном магазине, специализирующемся на запасных частях к бытовой технике. На TV задействуйте AUT-выход, а на музыкальном центре IN-вход и наслаждайтесь качественным звучанием.

Домашний кинотеатр

Этот вариант отличается наилучшим качеством передачи всех нюансов звукового ряда, поэтому специалисты называют домашний кинотеатр самой продвинутой из всех современных стереосистем. В ней присутствует профессиональный ресивер и довольно мощный усилитель, поэтому звук на выходе из динамиков получается особой чистоты и колоссального объема. Если вы думаете, как подключить колонки от домашнего кинотеатра к телевизору Samsung, LG или другому – отдавайте предпочтение HDMI, т. к. в этом случае на выходе мы имеем звук наивысшего качества.

Беспроводная акустика

Рассматривая варианты подключения внешней акустики к современному ТВ, нельзя пройти мимо беспроводных технологий. Сегодня звук от телевизора можно отправить на блютуз акустику, наушники, гарнитуру, любое удобное для пользователя устройство. Его подключение делается согласно инструкциям производителя. Процесс занимает считанные минуты.

Используя беспроводное соединение с акустикой, пользователь получает сразу комплект бонусов. Во-первых, это полное отсутствие кабелей. Во-вторых, эстетика размещения компонентов акустики. В-третьих, хорошее качество связи на расстоянии до 10 метров. И наконец, отличное качество звука, ведь аудиоданные по протоколу блютуз передаются в цифровом формате.

Подключаем сабвуфер

Чаще всего нам приходится иметь дело с сабвуферами, входящими в состав акустических систем разных конфигураций – 2.1, 5.1 или 7.1. Подключение таких устройств, в виду того, что они предназначены для работы в паре с компьютером, или DVD-плеером, обычно не вызывает затруднений. Достаточно определить, к какому разъему подсоединяется тот или иной тип колонок.

Подробнее:Как включить звук на компьютереКак подключить домашний кинотеатр к компьютеру

Трудности начинаются тогда, когда мы пытаемся включить сабвуфер, представляющий собой отдельную колонку, купленную в магазине или ранее входящую в комплект другой акустической системы. Некоторых пользователей также интересует вопрос, каким образом можно использовать мощные автомобильные сабвуферы в домашних условиях. Ниже обсудим все нюансы подключения для разных видов устройств.

Низкочастотные колонки бывают двух типов – активные и пассивные.

Вариант 1: Активная НЧ-колонка

Активные сабвуферы представляют собой симбиоз из динамика и вспомогательной электроники – усилителя или ресивера, необходимого, как нетрудно догадаться, для усиления сигнала. Такие колонки имеют два вида разъемов – входные для получения сигнала от источника звука, в нашем случае, компьютера, и выходные – для подключения других динамиков. Нас интересуют первые.

Как видно на изображении, это гнезда типа RCA или «Тюльпаны». Для того чтобы соединить их с компьютером, потребуется переходник с RCA на miniJack 3.5 mm (AUX) типа «male-male».

Один конец переходника включается в «тюльпаны» на сабвуфере, а второй — в разъем для НЧ колонки на звуковой карте ПК.

Все проходит гладко, если карта имеет необходимый порт, но как быть, когда ее конфигурация не позволяет пользоваться никакими «лишними» колонками, кроме стерео?

В этом случае на выручку и приходят выходы на «сабе».

Здесь нам также понадобится переходник RCA – miniJack 3.5 mm, но немного другого вида. В первом случае это был «male-male», а во втором – «male-female».

Не стоит беспокоиться о том, что выход на компьютере специально не предназначен для низких частот – электронная начинка активного сабвуфера сама «разведет» звук и звучание будет корректным.

Достоинства таких систем – компактность и отсутствие лишних проводных соединений, так как все компоненты помещены в один корпус. Недостатки вытекают из достоинств: такая компоновка не позволяет получить довольно мощное устройство. Если же производитель хочет иметь более высокие показатели, то вместе с ними возрастает и стоимость.

Вариант 2: Пассивная НЧ-колонка

Пассивные сабвуферы никакими дополнительными блоками не оборудованы и для нормальной работы требуют промежуточного устройства – усилителя или ресивера.

Сборка такой системы производится с помощью соответствующих кабелей и, если требуется, переходников, по схеме «компьютер – усилитель – сабвуфер». Если вспомогательное устройство оборудовано достаточным количеством выходных разъемов, то к нему также можно подсоединить и акустическую систему.

Достоинство пассивных низкочастотных колонок заключается в том, что их можно сделать весьма мощными. Недостатки – необходимость приобретения усилителя и наличие дополнительных проводных соединений.

Вариант 3: Автомобильный сабвуфер

Автомобильные сабвуферы, в большинстве своем, отличаются высокой мощностью, что требует дополнительно источника питания 12 вольт. Для этого отлично подходит обычный БП от компьютера

Обратите внимание на то, чтобы его выходная мощность соответствовала мощности усилителя, внешнего или встроенного. Если БП окажется «слабее», то аппаратура не будет использовать все свои возможности

В силу того, что такие системы не предназначены для домашнего использования, в их конструкции имеются некоторые особенности, требующие нестандартного подхода

Ниже приведем вариант подключения пассивного «саба» с усилителем. Для активного устройства манипуляции будут аналогичными

В силу того, что такие системы не предназначены для домашнего использования, в их конструкции имеются некоторые особенности, требующие нестандартного подхода. Ниже приведем вариант подключения пассивного «саба» с усилителем. Для активного устройства манипуляции будут аналогичными.

Заключение

Сабвуфер позволит вам получать больше удовольствия от прослушивания любимой музыки. Подключить его к компьютеру, как видите, совсем несложно, нужно лишь вооружиться необходимыми переходниками, и, конечно же, знаниями, которые вы получили в этой статье.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Акустическая система

Акустическая система (АС) предназначена для воспроизведения звука. В ее состав входят колонки, которые может дополнять наличие сабвуфера.

Условно можно выделить два формата «подачи» звука:

• моно;
• стерео.

В первом случае звуковая волна передается с одного места. При перемещении зрителя по комнате он будет слышать звук, исходящий только из данной точки. Так работает одна колонка (один динамик).

Под стереозвуком понимают воспроизведение звука минимум двумя колонками с разных мест. Аудио система такого типа носит название стереофонической либо 2.0. При этом первая цифра обозначает количество колонок в комплексе, а вторая – число сабвуферов.

Колонки с сабвуфером

Колонки позволяют создать «объемный» звук. Их существует огромное количество моделей от разных производителей и с различными техническими характеристиками.

Сабвуфер представляет собой устройство, воспроизводящее низкочастотные звуки в диапазоне 5÷200 Гц. Благодаря его наличию глубокие басы хорошо звучат, а зрителям точно передаются звуки от выстрелов, рев моторов, гром из кинофильмов.

Сабвуфер – это, по сути, сочетание отдельных громкоговорителей. Его устанавливают перед зрителями в произвольном месте (часто возле телевизора). Сабвуфер значительным образом влияет на создание эффекта присутствия у зрителей. Использование моделей с динамиком диаметром 20 см позволяет качественно воспроизводить звуковые эффекты.

Расстановке всех элементов АС необходимо уделять большое внимание, так как от правильности расположения колонок значительно зависит качество звука. В идеале оно должно быть максимально приближено к уровню обычного кинозала.

Виды колонок домашнего кинотеатра, их расположение в комнате

По назначению в системе домашнего кинозала колонки делятся на такие разновидности:

• центральную;
• боковые (в системах 7.1);
• фронтальные (5.1 и 7.1);
• тыловые (5.1 и 7.1).

Колонки размещаются по площади комнаты в зависимости от своего назначения. Телевизор устанавливают вдоль стены по центру комнаты развлечений. Рядом с ним ставится центральная колонка, а слева и справа от зрителей устанавливаются боковые элементы АС.

Фронтальная акустика размещается перед публикой по бокам от телеэкрана. Угол, относительно слушателей, между данными колонками должен быть около 45 градусов.

Тыловые колонки в комнате располагают непосредственно позади места нахождения зрителей либо сзади их, но по углам помещения. Также допустим разворот тыловой акустики в сторону стены. При этом до слушателей доходит отраженный звук.

Обычное расположение центральных, фронтальных и боковых элементов АС – на уровне ушей слушателей. Тыловые динамики ставят часто чуть выше их голов.

Расстановка акустики по комнате

По месту установки колонки бывают:

• потолочными;
• напольными;
• встраиваемыми.

Для домашнего кинотеатра рекомендуется приобретать аудиосистемы класса 5.1 или 7.1. Их использование позволяет получить высококачественный звук. Чтобы было меньше проводов, нужно устанавливать беспроводные модели акустики. Следует учитывать, что на расположение колонок значительное влияние оказывает интерьер комнаты развлечений. Поэтому для достижения необходимого качества звучания понадобится экспериментировать с размещением акустики.

При проектировании комнаты развлечений с домашним кинозалом следует учитывать, что оптимальное место для зрителей – ее центр. Также допускается вариант с его незначительным смещением (относительно центральной точки) в противоположную сторону от телевизора. Если поставить (например, зрительские кресла) близко к стене, то эффект от использования тыловой акустики значительно уменьшается.

Разъемы для подключения колонок к телевизору

Существует несколько возможных разъемов для подключения колонок к телевизору, каждый из которых имеет свои сильные и слабые стороны:

• TOSlink – разъем под оптоволоконный кабель. Такой кабель передает сигнал в цифровом формате без необходимости его декодирования, благодаря чему качество звука не теряется. Такой способ подключения можно назвать эталонным, но и он не лишен недостатков. Во-первых, лишь единичные модели и телевизоров, и аудиосистем предусматривают подключение TOSlink, во-вторых – оптоволоконный кабель стоит не дешево, и он достаточно хрупкий. К тому же, если у одного из устройств нет TOSlink-разъема, а у второго есть – подключить их все равно не получится, и никакой провод здесь не поможет.
• HDMI – альтернативный способ цифровой передачи данных. Встречается куда чаще, чем оптоволоконный, а по качеству передачи звука практически ничем не уступает. Сложность в том, что HDMI-порт предусмотрен только в современных устройствах и искать его в 20-летнем телевизоре или допотопном музыкальном центре бесполезно. Но для современных моделей это один из рекомендуемых способов подключения.
• AV-вход и AV-выход – некогда самый популярный тип подключения, который даже сегодня предусмотрен во многих современных Smart TV. Представляет собой подключения кабелем, состоящих из двух или трех разноцветных штекеров-тюльпанов. Такому типу подключения характерны серьезные потери качества звука и восприимчивость к любым помехам.
• SCART – разъем европейского стандарта подключения, которое предусматривает несколько штекеров для передачи звука в цифровом и аналоговом формате. В последнее время широко применяется на телевизорах, на колонках и аудиосистемах – в меньшей степени.
• Mini Jack – разъем для подключения наушников или колонок со встроенным внутренним усилителем. Качество передачи звукового сигнала в данном случае оставляет желать лучшего.
• AUX OUT – еще один устаревший разъем, но его главное преимущество в том, что использовать его можно для подключения практически всех устройств, так как он широко применяется.

Как видно, оптимальными способами присоединения можно назвать HDMI и оптоволоконный кабель. HDMI-разъем предусмотрен практически во всех современных телевизорах и аудиосистемах, поэтому его используют наиболее часто. К тому же он обеспечивает хорошее неискаженное звучание.

Даже если у медиа-устройства и у телевизора разные типы разъемов, колонки все равно можно подключить. Но для этого потребуется переходник. Средняя стоимость переходника – 300 рублей, купить его можно в любом магазине стереотехники или через интернет.

Настройка видео

Прежде чем начать настройку изображения, отключите автоматические установки, выставленные по умолчанию – ручная оптимизация позволит добиться оптимальной картинки. Картинку для тестирования можно закинуть на флешку, а ее нужно подключить к телевизору через USB разъем. Чтобы самостоятельно настроить видео, нужно отрегулировать всего лишь 5 базовых параметров:

• границы;
• яркость;
• контрастность;
• коррекцию цвета;
• четкость.

Настроив эти параметры, вы сможете смотреть телевизор через домашний кинотеатр с идеальным изображением.

Границы

В правом и левом углу изображения находятся стрелки, которые должны соприкасаться с краем дисплея, но при этом исключительно острыми концами. Если размер выбран неправильно, четкость заметно снизится, вследствие чего картинка будет обрезана. Чтобы поменять границы, зайдите в меню. Вас интересуют следующие разделы: Overscan, P-t-P, Full Pixel, Original.

Если неправильно установить масштабирование, то четкость изображения заметно упадет. Наглядный пример:

Яркость

Правильно отрегулировав этот параметр, в нижней части изображения будут видны все оттенки с четкими контурами, в общей сложности их 32. Низкая яркость – катализатор увеличения серого цвета, из-за которого картинка сливается в темных участках.

Чрезмерно повышенная яркость станет причиной слияния градаций в светлых участках картинки.

Контрастность

Настройка этого параметра осуществляется по такому же принципу, как и оптимизация градации серого. Правильная регулировка предполагает видимость всех элементов шкалы. Если настройка неправильная, некоторые участки кожи изменятся на негатив.

После окончания настройки вернитесь и взгляните на показатели яркости – не исключено, что они изменятся. Затем дополнительно проверьте контрастность. Пример заниженной контрастности:

Коррекция цветовой палитры

В рамках выбранного нами примера показателем правильной коррекции является цвет кожи и лица. Подберите золотую середину между затемненными и светлыми участками. Для установки естественной цветовой палитры снизьте насыщенность, но при этом избегайте занижения цветности.

В процессе настройки белый цвет должен оставаться таковым, то есть без примеси других оттенков. Внимательно изучите цветную полосу: на ней расположены полупрозрачные квадраты. Для настройки проводится регулировка насыщенности.

Четкость

Уровень четкости проверяется в зоне пересечения 2 линий. Эти отрезки должны быть без теней и окружены ореолами. Преимущественно четкость подстраивается редко, во многом из-за заводских настроек.

У некоторых телевизоров есть такой параметр, как «Гамма». Чтобы проверить его, необходимо использовать тестовое изображение + цветную полосу.

На этом настройка изображения для просмотра телевизора через домашний кинотеатр завершена.

Настройка домашнего кинотеатра LG

Работа кинотеатра может быть с любым телевизором, любой марки. Но работа должна быть качественной и полной. Если где-то упустить настройки и не подтянуть до нужного, впечатление от просмотра сложится негативное

Поэтому важно точно откалибровать звучание колонок

От чего зависит настройка звука:

• Обстановка;
• Расстояние;
• Окружающие звуки;
• Направление звука.

После настройки домашнего кинотеатра стоит проверить, корректно ли все работает Чтобы стать хозяином личного кинозала с идеальными настройками, надо учитывать все кругом. Например, мебель может как впитывать звук, так и отражать. Идеальное помещение для объемного звука то, где смешана мебель с гладкой и мягкой поверхностями. Расстояние колонок должно быть равным расстоянию от пользователя. Это создает лучший стереофонический образ.

Необходимо расположить их так, чтобы звучание шло прямо. Это позволит улавливать даже небольшие и мягкие звуки кино. А окружающие звуки должна не мешать и не отвлекать от просмотра. Их устанавливают дальше, и они служат фоном. Для домашнего кинотеатра подходит марка Samsung. Она мало чем уступает LG, но обзоры на нее отзывы в основном положительные

На самом деле при хорошем кино будет не важно, Самсунг или LG. Главное качественный звук и хорошая картинка
